一、单选题
1．如图所示，甲站在干燥的木桌上一只手接触到火线；乙站在地上一只手接触到零线；丙 站在干燥的木桌上一只手接触到火线，此时丁站在地面上用手去拉丙。则（　　）
A．甲、乙都会触电 B．乙、丁都会触电
C．甲、丙都会触电 D．丙、丁都会触电
2．智能手机在生活中应用越来越频繁，当手机“电量”所剩无几时，我们可以采用“省电模式”来延长使用时间，这是通过哪种方式实现的（　　）
A．降低散热能力 B．减小电功率
C．增加电池电压 D．给电池充电
3．如图是用测电笔辨别火线和零线的示意图，其中操作正确且氖管发光的是（　　）
A． B．
C． D．

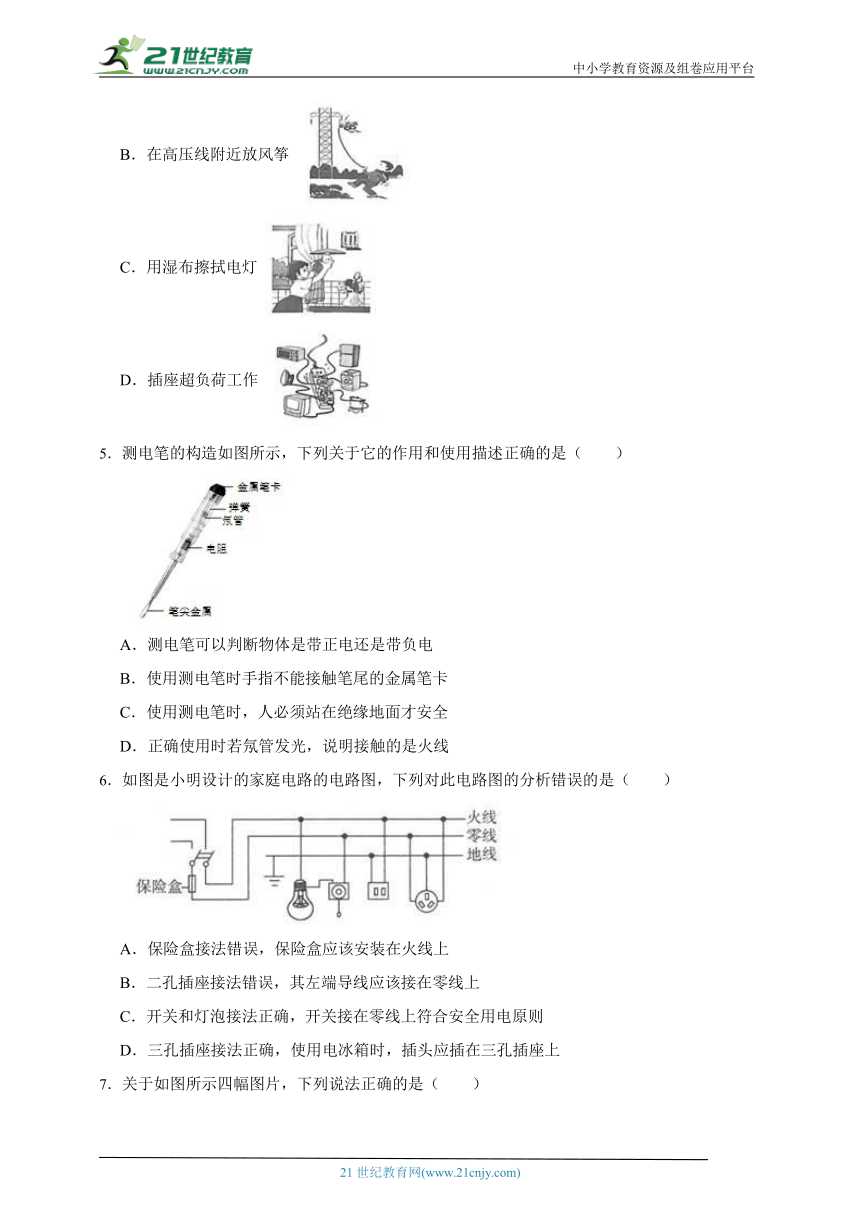

4．电与生活息息相关，科学安全用电尤为重要，下列各种做法中，符合安全用电原则的是（　　）
A．保持电器金属外壳接地良好
B．在高压线附近放风筝
C．用湿布擦拭电灯
D．插座超负荷工作
5．测电笔的构造如图所示，下列关于它的作用和使用描述正确的是（　　）
A．测电笔可以判断物体是带正电还是带负电
B．使用测电笔时手指不能接触笔尾的金属笔卡
C．使用测电笔时，人必须站在绝缘地面才安全
D．正确使用时若氖管发光，说明接触的是火线
6．如图是小明设计的家庭电路的电路图，下列对此电路图的分析错误的是（　　）
A．保险盒接法错误，保险盒应该安装在火线上
B．二孔插座接法错误，其左端导线应该接在零线上
C．开关和灯泡接法正确，开关接在零线上符合安全用电原则
D．三孔插座接法正确，使用电冰箱时，插头应插在三孔插座上

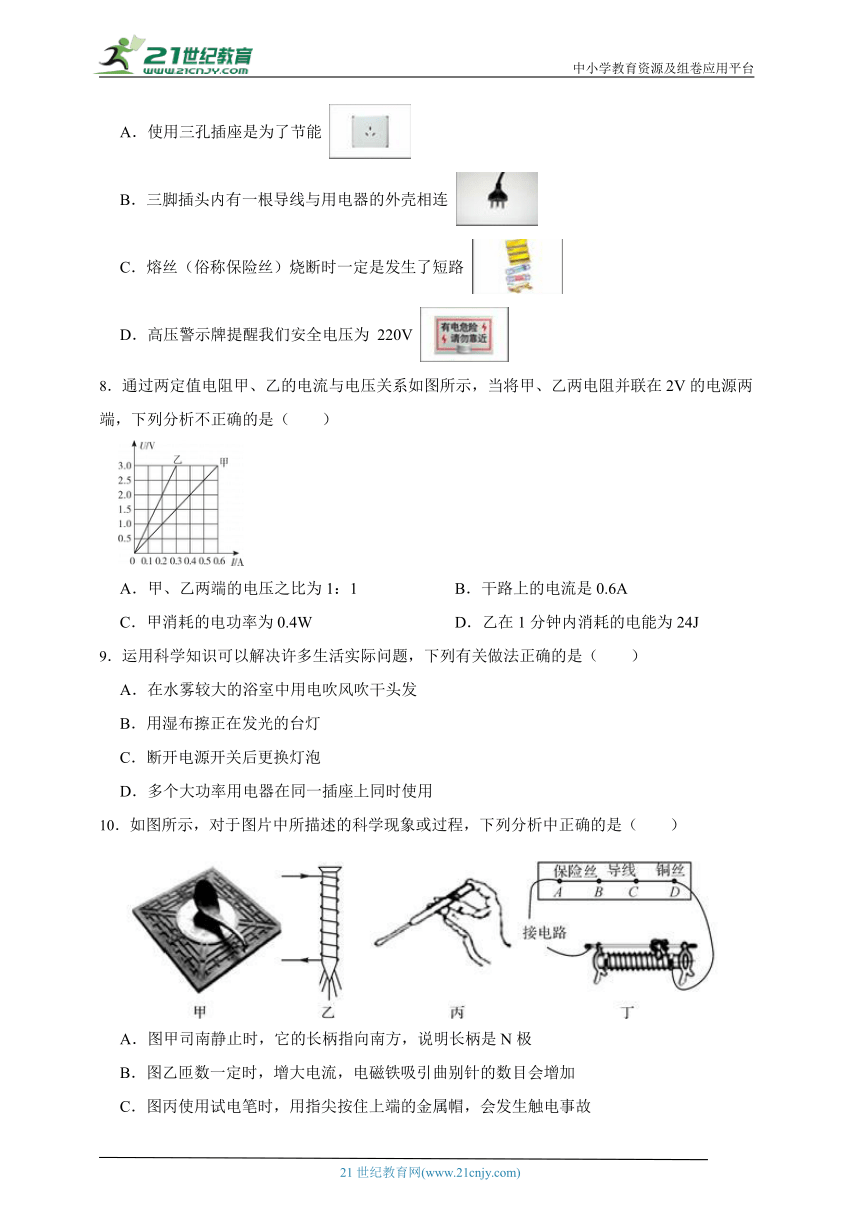

7．关于如图所示四幅图片，下列说法正确的是（　　）
A．使用三孔插座是为了节能
B．三脚插头内有一根导线与用电器的外壳相连
C．熔丝（俗称保险丝）烧断时一定是发生了短路
D．高压警示牌提醒我们安全电压为 220V
8．通过两定值电阻甲、乙的电流与电压关系如图所示，当将甲、乙两电阻并联在2V的电源两端，下列分析不正确的是（　　）
A．甲、乙两端的电压之比为1：1 B．干路上的电流是0.6A
C．甲消耗的电功率为0.4W D．乙在1分钟内消耗的电能为24J
9．运用科学知识可以解决许多生活实际问题，下列有关做法正确的是（　　）
A．在水雾较大的浴室中用电吹风吹干头发
B．用湿布擦正在发光的台灯
C．断开电源开关后更换灯泡
D．多个大功率用电器在同一插座上同时使用
10．如图所示，对于图片中所描述的科学现象或过程，下列分析中正确的是（　　）
A．图甲司南静止时，它的长柄指向南方，说明长柄是N极
B．图乙匝数一定时，增大电流，电磁铁吸引曲别针的数目会增加
C．图丙使用试电笔时，用指尖按住上端的金属帽，会发生触电事故
D．图丁当电流过大时，保险丝先熔断，所以家庭电路中可以用铜丝代替保险丝
二、填空题

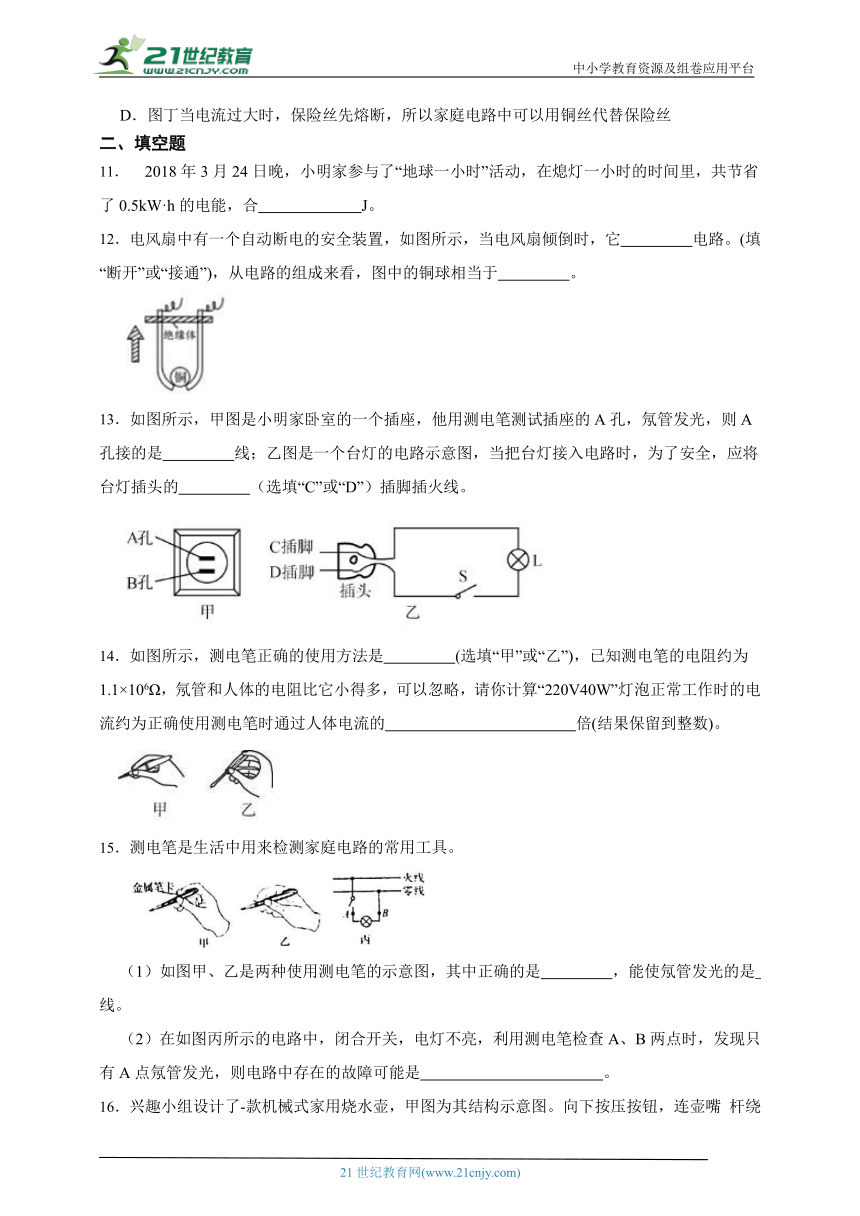

11． 2018年3月24日晚，小明家参与了“地球一小时”活动，在熄灯一小时的时间里，共节省了0.5kW·h的电能，合　 　J。
12．电风扇中有一个自动断电的安全装置，如图所示，当电风扇倾倒时，它　 　电路。(填“断开”或“接通”)，从电路的组成来看，图中的铜球相当于　 　。
13．如图所示，甲图是小明家卧室的一个插座，他用测电笔测试插座的A孔，氖管发光，则A孔接的是　 　线；乙图是一个台灯的电路示意图，当把台灯接入电路时，为了安全，应将台灯插头的　 　（选填“C”或“D”）插脚插火线。
14．如图所示，测电笔正确的使用方法是　 　(选填“甲”或“乙”)，已知测电笔的电阻约为1.1×106Ω，氖管和人体的电阻比它小得多，可以忽略，请你计算“220V40W”灯泡正常工作时的电流约为正确使用测电笔时通过人体电流的　 　倍(结果保留到整数)。
15．测电笔是生活中用来检测家庭电路的常用工具。
（1）如图甲、乙是两种使用测电笔的示意图，其中正确的是　 　，能使氖管发光的是　 　线。
（2）在如图丙所示的电路中，闭合开关，电灯不亮，利用测电笔检查A、B两点时，发现只有A点氖管发光，则电路中存在的故障可能是　 　。
16．兴趣小组设计了-款机械式家用烧水壶，甲图为其结构示意图。向下按压按钮，连壶嘴 杆绕转轴转动，永磁体上升与感温磁体吸合，同时两触点MN接通，电热丝通电加热。当感温磁体的温度到达103℃时，失去磁性，水磁体下降，带动连杆导致MN断开自动切断电路。
（1）该连杆相当于简单机械中的　 　。
（2）图乙为三脚插头的连接线。从工作原理和安全用电的角度考虑，图乙中的①、②、③应与图甲中P、Q和金属外壳如何连接？ 。
A．①接P；②接Q；③接金属外壳 B．①接Q；②接金属外壳；③接P
C．①接金属外壳；②接P；③接Q D．①接P；②接金属外壳；③接Q
（3）调试过程中发现：盖上壶盖烧开水可以自动断电，而不盖壶盖却无法自动断电。出现该现象的原因是　 　。
三、实验探究题
17．小华在做“测量小灯泡电功率”的实验中，实验室有如下器材：电源（电压恒为6V）、小灯泡（额定电压为2.5V，灯丝电阻约为10Ω）、电流表、电压表、开关、规格分别为“10Ω1A”的滑动变阻器R1和“50Ω0.5A”的滑动变阻器R2各一个，导线若干。
（1）请用笔画线代替导线，帮小华同学将图甲中的电路连接完整；
（2）为了顺利完成实验，小华应选用规格为　 　（填“R1”或“R2”）的滑动变阻器；
（3）连接电路后，闭合开关，发现小灯泡不亮，电流表有示数，电压表无示数，原因可能是　 　。
（4）排除故障后，移动滑动变阻器滑片P的位置，获得多组对应的电压值和电流值，绘制小灯泡U-I图像如图乙所示，小灯泡的额定功率为　 　W。分析乙中图像发现小灯泡的电阻是变化的，影响其变化的主要原因是　 　；
18．某同学在探究“小灯泡发光时的亮度与电功率的关系”的实验中，所用的电源电压是4V，小灯泡额定电压为2.5V，小灯泡两端允许加的最大电压为额定电压的1.2倍。
（1）请将图甲的实验电路连接完整。
（2）该同学正确电连接电路后，闭合开关并移动滑片P，记下多组对应的电压表和电流表的示数，并绘制成图乙所示的图像。根据图像信息，可计算出小灯泡的额定功率是　 　瓦。他发现该图像不是直线，你认为出现这种情况的主要原因是　 　。
（3）继续实验，移动变阻器的滑片，使灯泡两端电压等于额定电压的0.8倍和1.2倍，同时观察小灯泡亮度比正常发光时暗一些和亮一些，结合图乙数据可知，灯泡的亮度是由于　 　决定的。
19．有一只小灯泡的铭牌上仅能看清“0.5A”的字样，小金为了测量该小灯泡的额定功率，进行了如下实验：
（1）他连接了如图甲所示的电路，　 　(填仪器名称)的量程选择不合理。
（2）闭合开关后移动滑动变阻器的滑片，发现小灯泡不亮，电流表的示数始终为零，电压表的示数接近3V保持不变，为了排除故障，接下来的操作合理的是 (选填字母)
A．拧紧开关两端的接线柱 B．拧紧小灯泡和它两端的接线柱
（3）排除故障正确连接后移动滑动变阻器的滑片使小灯泡正常发光，电压表示数如图乙所示，则小灯泡的额定功率为　 　W；
（4）小强对实验进行了拓展，利用如图丙所示的电路，测出了另一只已知额定电流为I1的小灯泡的额定功率，操作步骤如下：
①闭合开关S1，开关S2连接b，移动滑动变阻器的滑片，使电流表示数为I1；
②保持滑动变阻器的滑片位置不变，开关S2连接a，调节电阻箱的阻值，使电流表示数为I1，读出电阻箱的示数为R0；
则小灯泡的额定功率表达式P额＝　 　(用题中字母表示)。
四、解答题
20．图甲是一款深受人们喜爱的便携式充电喷雾小风扇（部分参数如表），具有只扇风不喷雾和既扇风又喷雾两档工作状态
（1）小风扇喷出的水雾在空气中发生了　 　（填物态变化的名称），从周围吸热，起到降温作用。
（2）图乙是小风扇喷雾时水位自动报警器的工作原理图，当水箱内的水位较低时，红灯亮报警，请结合上图说明其工作原理。　 　
（3）小风扇在只扇风状态下工作10分钟消耗的电能是多少？
（4）商家宣称此款小风扇充满电后，在喷雾状态下可持续工作5小时。通过计算判断他们的宣传与实际是否相符。
21．小华利用电能表和手表估测规格为“220V　1100W”的电水壶的实际功率，电能表表盘如图所示。
（1）这种电水壶正常工作时，内部电热丝的电阻是多大？
（2）在此电水壶中加水，将其接入电路并工作，数出电能表的指示灯在3min内闪烁80次，则：
①电路在3min内消耗的电能是多大？
②电路的实际电功率是多大？
（3）①上一问算出的电路实际电功率　 　 (选填“大于”“等于”或“小于”)电水壶额定功率。②造成此现象的原因是　 　。
22．电饭锅已经成为每个家庭必不可少的家用电器。如图是电饭锅的内部电路结构图，已知电饭锅的部分参数：额定电压220V，R1＝88Ω，保温功率为88W，S1为手动开关，S2为双金属片开关（右端固定）。
（1）求电饭锅的加热功率；
（2）求R2的阻值；
（3）考虑到能量的有效利用应该选用 　 　（选填“仅R1”或“R1和R2都”）与铝制内胆（装米饭的部位）紧贴。
（4）与铁相比，铜升高相同温度热膨胀较明显。已知双金属片两层的材料分别为铁和铜，上层应该选用 　 　（选填“铜”或“铁”）。
答案解析部分
1．【答案】D
【解析】【分析】触电的条件：①接触带电体；②形成通路，据此分析判断。
【解答】甲：只与火线接触，站在干燥的木凳上不能形成通路，则不会触电；
乙：没有接触火线，不会触电；
丙丁：两个人串联，一只手接触火线，而另一个人站在地面上，与大地形成通路，肯定会触电。
故选D。
2．【答案】B
【解析】【分析】电功率公式：，根据公式进行分析解答。
【解答】当手机“电量"所剩无几时，我们可以采用“省电模式"来延长使用时间，由可得W=Pt， 即w一定，要延长使用时间t，应减小功率P，因此手机的“省电模式”是通过减小功率的方式来延长使用时间的。
故选D。
3．【答案】B
【解析】【分析】根据测电笔的使用方法和家庭电路连接方法判断。
【解答】根据图片可知，使用测电笔时，笔尾的金属体必须与人体接触，故A、C错误；
测电笔接触零线时氖管不发光，接触火线时氖管发光，故B正确，而D错误。
故选B。
4．【答案】A
【解析】【分析】根据安全用电的原则分析判断。
【解答】A.保持电器金属外壳接地良好，可以防止触电，故A正确；
B.在高压线附近放风筝，可能引起高压电弧触电，故B错误；
C.用湿布擦拭电灯 ，可能由于漏电引起触电事故，故C错误；
D.插座超负荷工作，会产生大量的热，可能引起火灾，故D错误。
故选A。
5．【答案】D
【解析】【分析】测电笔中笔尖、笔尾、为金属材料制成，笔杆为绝缘材料制成。
【解答】A.其只用来辨别火线还是零线；
B.测电时手指一定要接触到笔尾的金属卡，与大地构成闭合回路；
C.站在绝缘地面无法构成闭合回路，氖管不发光；
D.若氖管发光则为火线。
故答案为：D
6．【答案】C
【解析】【分析】根据家庭电路的连接方法分析判断。
【解答】A.在家庭电路中，如果只有一根保险丝，那么必须接在火线上，从而保证切断电路后的安全，故A正确不合题意；
B.二孔插座的左孔接零线，右孔接火线，故B正确不合题意；
C.控制灯泡的开关应该接在火线上，灯泡尾部接火线，螺旋套接零线，故C错误符合题意；
D.三孔插座的左孔接零线，右孔接火线，中间的空接地线，冰箱有金属外壳，应该使用三角插头，故D正确不合题意。
故选C。
7．【答案】B
【解析】【分析】根据家庭电路安全用电的知识解答。
【解答】A.使用三孔插座时，由于中间的插孔与地线相连，可以防止漏电时人体发生触电，故A错误；
B.三脚插头内有一根导线与用电器的外壳相连，可以防止人体触电，故B正确；
C.熔丝烧断时肯定是电流过大，原因可能是短路，也可能是总功率过大，故C错误；
D.高压警示牌提醒我们安全电压为不高于36V，故D错误。
故选B。
8．【答案】C
【解析】【分析】（1）根据并联电路的电压规律计算；
（2）首先通过图像确定电压为2V时，通过乙和甲的电流，然后将它们相加即可；
（3）根据公式P=UI计算即可；
（4）根据公式W=UIt计算即可。
【解答】A.因为并联电路各支路两端电压相等，所以甲和乙两端的电压之比为：U甲：U乙=1：1，故A正确不合题意；
B.根据图像可知，当电压为2V时，通过乙的电流为0.2A，通过甲的电流为0.4A，那么通过干路的电流为：I总=I甲+I乙=0.4A+0.2A=0.6A，故B正确不合题意；
C.甲消耗的电功率为：P甲=U甲I甲=2V×0.4A=0.8W，故C错误符合题意；
D.乙在1min内消耗的电能为：W乙=U乙I乙t乙=2V×0.2A×60s=24J，故D正确不合题意。
故选C。
9．【答案】C
【解析】【分析】根据安全用电的常识判断。
【解答】A.在水雾较大的浴室中用电吹风吹干头发，可能会发生漏电事故，故A错误；
B.用湿布擦正在发光的台灯，由于水为导体，因此可能发生触电事故，故B错误；
C.断开电源开关后更换灯泡，此时灯泡不带电，可以安全操作，故C正确；
D.多个大功率用电器在同一插座上同时使用，可能由于总功率过大而引起火灾，故D错误。
故选C。
10．【答案】B
【解析】【分析】（1）磁铁指南的一端叫南极，指北的一端叫北极；
（2）电磁铁的磁性受到线圈匝数和电流大小的影响；
（3）使用测电笔时，尾部的金属体一定要与人体接触，否则不能正常工作；
（4）保险丝的材料熔点低、电阻率大，当电流过大时自身熔断切断电路，绝对不能用其它金属代替。
【解答】A.图甲司南静止时，它的长柄指向南方，说明长柄是S极 ，故A错误；
B.图乙匝数一定时，增大电流，电磁铁的磁性增大，那么它吸引曲别针的数目会增加，故B正确；
C.图丙使用试电笔时，用指尖按住上端的金属帽，不会发生触电事故，故C错误；
D.图丁当电流过大时，保险丝先熔断，切断电路保护用电安全；因为铜丝的电阻小、熔点高，发生故障时不容易熔断，因此保险丝不能用铜丝代替，故D错误。
故选B。
11．【答案】1.8×106
【解析】【分析】1kW h=3.6×106J，据此进行单位换算即可。
【解答】0.5kW·h=0.5×（3.6×106J）=1.8×106J。
12．【答案】断开；开关
【解析】【分析】根据导体和绝缘体以及电路的相关知识，结合题意来分析解答。
【解答】如图，当 电风扇 倾倒时，铜球处断开，两根导线有一根绝缘棒连接，绝缘棒不善于导电，电路处于断开状态，电路是断路；直立时，铜球处连通，电路处处连通，电路处于闭合状态。
从电路的组成来看，图中的铜球相当于开关 。
13．【答案】火；D
【解析】【分析】正确使用试电笔的方法：站在地上手接触试电笔的笔尾金属体，笔尖接触火线或零线，氖管发光的是火线，氖管不发光的是零线。
【解答】能使试电笔的氖管发光的电线是火线，开关必须接在火线上，因此则A孔接的是火线；乙图是一个台灯的电路示意图，当把台灯接入电路时，为了安全，应将台灯插头的D插脚插火线。
故答案为：火；D
14．【答案】乙；900(填900～910均可)
【解析】【分析】（1）根据测电笔的使用方法判断；
（2）根据公式计算出通过灯泡的电流，根据计算出通过测电笔的电流，最后二者作比即可。
【解答】（1）使用测电笔时，人体必须与尾部的金属体接触，那么正确的使用方法是乙；
（2）通过灯泡的电流为：；
通过测电笔的电流：；
那么灯泡的电流是测电笔电流的倍数：0.18A÷（2×10-4A）=900。
15．【答案】（1）甲；火
（2）灯丝断了(合理即可)
【解析】【分析】（1）根据测电笔的使用方法解答。在正常情况下，测电笔接触火线时发光，接触零线时不发光；
（2）根据家庭电路故障的判断方法解答。
【解答】（1）在使用测电笔时，人体必须与尾部的金属体接触，故选甲。能使氖管发光的是火线。
（2）根据丙图可知，闭合开关后，A点与火线相连，则测电笔接触A点时肯定会发光。B点通过灯泡与火线相连，如果灯泡没有断路，那么测电笔接触B点时应该发光。而实际上测电笔没有发光，则说明灯丝断了。
16．【答案】（1）杠杆
（2）B
（3）不加壶盖时，气压为标准大气压，沸点为100℃，水的温度无法达到103℃，感温磁体仍有磁性，无法自动断电
【解析】【分析】（1）一根硬棒，围绕固定点转动，此时这根硬棒就是杠杆；
（2）在家庭电路中，开关必须接在火线上，据此分析判断；
（3）液体的沸点随气压的增大而升高，据此分析判断。
【解答】（1）当用力向下按动按钮时，手按的一端下降，而另一端上升，只有中间的轴固定不动，因此该连杆相当于简单机械中的杠杆。
（2）根据乙图可知，①为火线，而开关必须接在火线上，所以①与甲中的Q相连；
③为零线，那么它与图甲中的P点相连；而②是地线，即与金属外壳相连。
故选B。
（3）盖上壶盖烧开水可以自动断电，而不盖壶盖却无法自动断电，出现该现象的原因是：不加壶盖时，气压为标准大气压，沸点为100℃，水的温度无法达到103℃，感温磁体仍有磁性，无法自动断电。
17．【答案】（1）
（2）R2
（3）小灯泡短路
（4）0.625；小灯泡的电阻随着温度的升高而增大
【解析】【分析】（1）在测量灯泡电功率的实验中，除了电压表与灯泡并联外，其它的元件都是串联，要注意电表的量程和接线柱的选择，还要注意变阻器“一上一下”。
（2）当灯泡正常发光时，它两端的电压为2.5V，根据欧姆定律和串联电路电压与电阻成正比的规律，计算出此时变阻器接入电路的阻值即可。
（3）电流表有示数，说明整个电路为通路；灯泡不发光，电压表无示数，说明电流从灯泡的位置经过，但是没有流过灯泡，即灯泡发生短路。
（4）根据乙图，确定灯泡的额定电流，然后根据P额=U额I额计算灯泡的额定功率。根据灯丝电阻随温度变化的规律分析解答。
【解答】（1）灯泡与电流表和变阻器串联，电压表与灯泡并联；将变阻器上的B接线柱与灯泡左端接线柱连接，再将灯泡右端接线柱与电流表中间的“0.6”接线柱连接；接下来经灯泡的右端与电压表的“-”接线柱相连即可，如下图所示：
（2）灯泡正常发光时，它两端的电压为2.5V，
那么变阻器两端的电压为：U变=U总-UL=6V-2.5V=3.5V；
根据串联电路电压与电阻成正比得到：；
；
解得：R变=14Ω。
故选滑动变阻器R2。
（3）连接电路后，闭合开关，发现小灯泡不亮，电流表有示数，电压表无示数，原因可能是小灯泡短路。
（4）根据图乙可知，当灯泡的额定电压为2.5V时，通过灯泡的额定电流为0.25A，那么小灯泡的额定功率：P额=U额I额=2.5V×0.25A=0.625W；
乙中图像发现小灯泡的电阻是变化的，影响其变化的主要原因是：小灯泡的电阻随着温度的升高而增大。
18．【答案】（1）
（2）0.5；灯丝的电阻随温度升高而增大
（3）实际功率
【解析】【分析】（1）根据实验目的确定电器元件的串并联关系，然后对甲图进行补充。
（2）根据图乙，确定灯泡的额定电流，然后根据P=UI计算出灯泡的额定功率。根据灯丝电阻随温度的变化规律分析解答。
（3）根据图像分析灯泡亮度与实际功率的关系。
【解答】（1）在探究灯泡发光是的亮度与电功率的关系的实验中，除了电压表与灯泡并联外，其它的都是串联，要注意电表的量程和接线柱的选择，还要注意变阻箱接线“一上一下”。根据甲图可知，电压表应该与灯泡并联，只需将灯泡的右端与电压表上“3”接线柱相连即可；变阻器应该与灯泡串联，只需激昂上面的一个接线柱与灯泡左端相连即可，如下图所示：
（2）根据图乙可知，当灯泡的电压为2.5V时，通过灯泡的额定电流为0.2A，那么灯泡的额定功率为：P=UI=2.5V×0.2A=0.5W。他发现该图像不是直线，你认为出现这种情况的主要原因是：灯丝的电阻随温度升高而增大。
（3）根据图乙可知，当灯泡的电压小于额定电压时，通过灯泡的电流小于额定电流，根据P=UI可知，此时的实际功率小于额定功率，因此灯泡较暗；反之，灯泡的实际功率大于额定功率，则灯泡较亮，那么得到结论：灯泡的亮度是由于实际功率决定的。
19．【答案】（1）电流表
（2）B
（3）1.2
（4）I12R0
【解析】【分析】（1）将电路的最大电流与电流表的量程进行比较即可；
（2）在测量灯泡额定功率的实验中，如果小灯泡的位置发生断路，那么电压表串联在电路中。由于它的内阻很大，因此通过电流表的电流很小。在串联电路中，电压的分配与电阻成正比，因此电压表几乎分得全部电压，即示数接近3V。
（3）根据图乙确定灯泡的额定电压，再根据P=UI计算灯泡的额定功率；
（4）根据丙图，确定灯泡与电阻的串并联关系，然后利用欧姆定律和串并联电路的特点，结合电功率的公式计算即可。
【解答】（1）根据题干可知，灯泡的额定电流为0.5A，则通过电流表的最大示数应该为0.5A，那么电流表应该选择量程0~0.6A，因此电流表的量程选择不合理。
（2）闭合开关后移动滑动变阻器的滑片，发现小灯泡不亮，电流表的示数始终为零，电压表的示数接近3V保持不变，则可能是灯泡的位置发生断路，即接线柱松动，因此接下来的操作为：拧紧小灯泡和它两端的接线柱，故选B。
（3）根据图乙可知，电压表选择量程0~3V，分度值为0.1V，则灯泡的额定电压为2.4V，灯泡的额定功率P=UI=2.4V×0.5A=1.2W。
（4）①闭合开关S1，开关S2连接b，此时灯泡与变阻器串联。移动滑动变阻器的滑片，使电流表示数为I1；
②保持滑动变阻器的滑片位置不变，开关S2连接a，此时电阻箱与变阻器串联。调节电阻箱的阻值，使电流表示数为I1，读出电阻箱的示数为R0。
③由于电源电压不变，总电流不变，则两次的总电阻不变。因为变阻器的阻值不变，所以灯泡的电阻与电阻箱的电阻相等，则小灯泡的额定功率为： P额＝I12R0。
20．【答案】（1）汽化
（2）水位降低到探针以下时，控制电路断开，电磁铁磁性消失，衔铁弹回，红灯所在电路接通
（3）解：W=Pt=4W×10×60s=2400J
答：消耗的电能是 2400J。
（4）解：6000mA·h=6A·h
t= = =3h<5h
答： 商家的宣传与实际不相符。
【解析】【分析】（1）物质由液态变成气态发生汽化现象，汽化需要吸热；
（2）当水位低于两个电极的下端时，控制电路断开，分析电磁铁磁性的变化，确定衔铁的运动方向，最后分析对红灯所在电路的影响即可；
（3）根据公式W=Pt计算风扇消耗的电能；
（4）首先根据W=UIt计算电池储藏的电能，再根据计算可以持续工作的时间，最后与宣传时间对比即可。
【解答】（1）小风扇喷出的水雾在空气中发生了汽化，从周围吸热，起到降温作用；
（2）该自动报警器的工作原理： 水位降低到探针以下时，控制电路断开，电磁铁磁性消失，衔铁弹回，红灯所在电路接通 ；
（3） 小风扇在只扇风状态下工作10分钟消耗的电能是 ： W=Pt=4W×10×60s=2400J ；
（4） 6000mA·h=6A·h ；
那么电池储藏的电能为：W=UIt=4V×6A×1h=24V A h；
小风扇可以持续工作的时间： ；
因此商家的宣传与实际不相符。
21．【答案】（1）解：P＝ ＝ ＝44Ω
（2）解：①电路在3min内消耗的电能：W＝ kW h＝0.1kW h；
②电路的实际电功率：P实＝ ＝2kW＝2000W。
（3）大于；家庭电路中其他用电器仍在工作
【解析】【分析】（1）已知额定功率和额定电压根据公式计算电热丝的电阻；
（2）①已知电能表闪烁的次数根据计算消耗的电能；
②已知消耗的电能和时间根据公式计算实际功率；
（3）①将实际功率与额定功率进行比较即可；
②如果有其它用电器一起工作，那么测出的功率就是它们的功率之和，自然就要大一些。
22．【答案】（1）由图当S1和S1都闭合时，电路只有R1接入电路，电阻较小，根据P＝ 知功率较大，为加热挡；
当只闭合开关S1时，两电阻串联，电阻较大，根据P＝ 知功率较小，为保温挡；
电饭锅的加热功率为：
P加热＝ ＝ ＝550W
（2）根据P＝ 知保温时的总电阻为：
R＝ ＝ ＝550Ω，
保温时，两电阻串联，而串联电路中总电阻等于各分电阻之和，
R2的阻值：R2＝R﹣R1＝550Ω﹣88Ω＝462Ω
（3）R1和R2都
（4）铁
【解析】【分析】（1）根据公式 比较开关在不同情况下电功率的大小，从而确定电饭锅所处的状态。再利用这个公式计算出电饭锅的加热功率即可。
（2）当只闭合开关S1时，两电阻串联，此时为保温档。首先根据 计算出此时的总电阻，再根据串联电路的电阻特点 R2＝R﹣R1 计算出R2的阻值。
（3）当加热电阻与内胆紧密接触时，热量会更加充分的传递给锅内的水和米饭；
（4）根据双金属片的弯曲方向确定膨胀程度大小即可。
【解答】（3）考虑到能量的有效利用应该选用R1和R2都与铝制内胆（装米饭的部位）紧贴。
答案
（4）当温度升高到一定程度时，双金属片要向上弯曲，从而切断开关S2，因此上面的金属片弯曲程度较小，应该为铁片。
