中小学教育资源及组卷应用平台

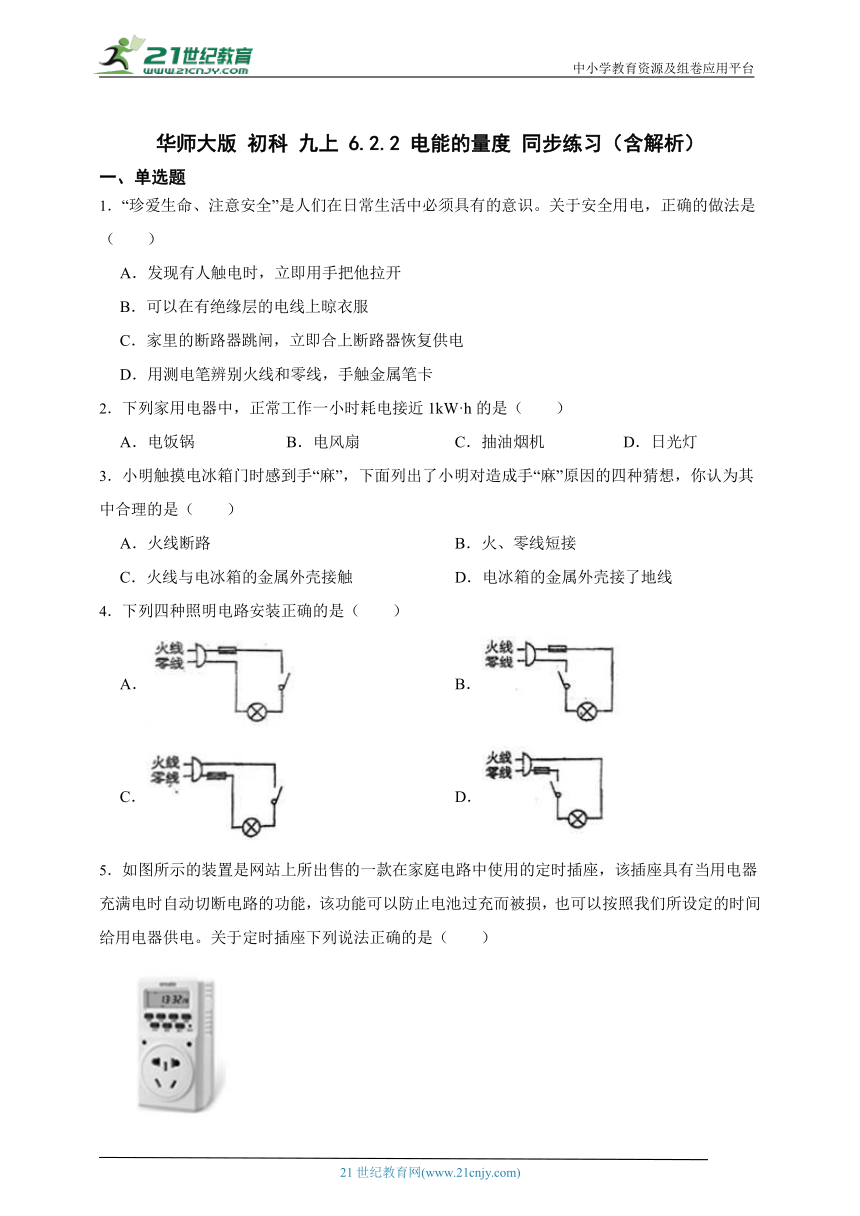

华师大版 初科 九上 6.2.2 电能的量度 同步练习（含解析）
一、单选题
1．“珍爱生命、注意安全”是人们在日常生活中必须具有的意识。关于安全用电，正确的做法是（ ）
A．发现有人触电时，立即用手把他拉开
B．可以在有绝缘层的电线上晾衣服
C．家里的断路器跳闸，立即合上断路器恢复供电
D．用测电笔辨别火线和零线，手触金属笔卡
2．下列家用电器中，正常工作一小时耗电接近1kW·h的是（ ）
A．电饭锅 B．电风扇 C．抽油烟机 D．日光灯
3．小明触摸电冰箱门时感到手“麻”，下面列出了小明对造成手“麻”原因的四种猜想，你认为其中合理的是（ ）
A．火线断路 B．火、零线短接
C．火线与电冰箱的金属外壳接触 D．电冰箱的金属外壳接了地线
4．下列四种照明电路安装正确的是（ ）
A． B．
C． D．
5．如图所示的装置是网站上所出售的一款在家庭电路中使用的定时插座，该插座具有当用电器充满电时自动切断电路的功能，该功能可以防止电池过充而被损，也可以按照我们所设定的时间给用电器供电。关于定时插座下列说法正确的是（ ）
A．定时插座上的多个插座是串联关系
B．插座上的定时开关应接在零线上
C．插座内只有火线和零线两根导线
D．正常情况下，该接线板上有2个插孔会使检测的测电笔氖管发光
6．如图所示的家庭电路中，有两个器件连接错误，它们是（ ）
A．闸刀开关和带开关的灯泡
B．带开关的灯泡和带熔丝的双孔插座
C．带开关的灯泡和三孔插座
D．闸刀开关和三孔插座
7．如图甲所示为某型号室内电加热器，有高温和低温两个挡位，额定电压为220V，高温挡和低温挡功率分别为2200W和1000W，简化电路如图乙所示。下列说法正确的是（ ）
A．电阻丝R1的阻值22Ω
B．当开关S1闭合、S2断开时，电加热器处于低温挡
C．在额定电压下，使用高温挡工作3h，电加热器产生的热量2376kJ
D．电加热器使用三角插头，要插入三孔插座，是为了将金属外壳与火线相连
8．刚刚参加物理兴趣小组的小明同学，在独立组装完一盏台灯后，将其接入电路中，闭合台灯开关时，发现台灯灯泡不亮，同时其他家用电器也停止了工作，经检验发现保险丝熔断，其原因可能是（ ）
A．台灯开关处短路
B．台灯灯丝断了
C．进户线的火线与零线原来就接在一起了
D．台灯灯座的两个接线柱相碰
9．如图所示，图甲是某款即热式电热水龙头，图乙是它的电路原理图，R1和R2是阻值分别为22Ω和44Ω的电热丝。通过旋转手柄改变与开关S接触的两个相邻触点，实现冷水、温水、热水挡的切换。则以下说法正确是（ ）
A．开关S接触2、3触点时，水龙头放出的是热水
B．开关S接触3、4触点时，电热丝R1、R2串联
C．水龙头在温水挡正常工作时的电流是10A
D．水龙头在热水挡正常工作时的功率是3300W
10．下列用电器在正常工作时，消耗的电功率最大的是（ ）
A．手机 B．液晶电视机
C．电热水壶 D．家用洗衣机
二、填空题
11．手机是我们最常用的通讯工具，手机使用的是可充电电池，电池上标有“电压”和“容量”两个重要参数。容量的单位通常为“毫安时”（符号mA h）．小科同学的爸爸使用的可充电电池所标的电压是3.6V，容量是1500mA h，这种电池一次充电最多可储存的能量为 J．使用该手机充满电一次能够持续通话的实际时间可长达5h，则该手机在通话状态的放电功率为 W。电池在放电时将 能转化为电能。
12．安全用电原则
低压带电体(安全电压的带电体除外)， 高压带电体。
13．如图所示，甲图是小明家卧室的一个插座，他用测电笔测试插座的A孔，氖管发光，则A孔接的是 线；乙图是一个台灯的电路示意图，当把台灯接入电路时，为了安全，应将台灯插头的 （选填“C”或“D”）插脚插火线。
14．一般情况下， 伏以下的电压是安全电压，家庭电路的电压是 伏。现代社会家用电器的使用十分普遍，比较下面甲、乙两图中所示的做法， 图的做法更安全。
15．现代化的生活已经离不开电了。
（1）在我国，正常情况下家庭电路的电压是 伏。
（2）生活中需处处注意用电安全。下列关于安全用电的做法错误的是 。
A．不用湿的手触摸电器和开关 B．导线绝缘部分有破损及时更换
C．熔断器中的保险丝用铜丝代替 D．洗衣机等用电器使用三孔插座
16．现代化的生活已经离不开电了，电在工厂、电在学校、电在商场…电也在我们的生活中，如图是家庭电路的组成示意图。请你完成下列填空题：
（1）人体的安全电压不高于 V；
（2）正确捏住测电笔，且使笔尖插入图中插座A的 （选填“左”或“右”）孔，可以观察到氖管发光；
（3）螺口灯的螺旋金属一定要接在 线上。
三、实验探究题
17．为了测额定电压为2.5V小灯泡的额定功率，采用如图所示电路，请回答下列问题：
（1）若不考虑温度对灯丝电阻的影响，要使电灯功率最小，滑动变阻器的滑片P应置于 (选填“左”或“右“)端。
（2）实验中使用的电流表有0~0.6A和0~3A两个量程，若小灯泡的额定功率估计为2W左右，连接电流表时应选 量程。
（3）实验时，如发现电压表示数是2.1V，则就把滑片P向 端移动。
（4）如图所示的电路还可以用来研究 的实验。
18．
（1）如图，小金发现开关闭合后，灯L不亮。小明手头没有测电笔，他利用所学的知识，将电路中的其他支路断开，然后断开断路器，将一盏正常的小灯泡接在断路器两端作为检验灯（如乙图），发现两盏灯均不亮，则该电路的故障是 。具体哪个位置出问题了呢？小明又找来测电笔，用测电笔测试 A、B、C、D 四处时，发现只有 B 处氖管不发光，其他三处氖管发光，则故障具体情况为 。
（2）检修正常后，闭合开关，电灯发光，此时拿测电笔测试 C 点，测电笔使用方法正确，该人体电阻约为 3600 欧，测电笔的氖管 （填“会”或“不会” ）发光；此时通过该人体的电流是 安。
（3）图甲中，小金想加装一个插座，他将电灯的开关断开，从开关内两个触点引出两根电线接在一个插座上，然后将录音机的插头插入插座，此时录音机 电流通过(填“有”或“没有”)， 正常工作(填“能”或“不能”)。
19．小科打算用伏安法测小灯泡(标有”2.5V”字样)的电阻和额定功率，他用电压恒为3V的电源、滑动变阻器、电流表、电压表等实验器材进行实验。
（1）小科连接了图甲所示的实验电路，通过改变滑动变阻器阻值，进行了多次测量。实验数据如表所示，分析发现，通过小灯泡的电流与其两端电压不成正比，这是因为 。
实验次数 第一次 第二次 第三次
电压表示数/V 1 2 2.4
电流表示数/A 0.06 0.1 0.11
小灯泡电阻/Ω 16.7 20 21.8
（2）在测量小灯泡的额定功率时，小科发现器材中的电流表损坏了。经过仔细思考，小科利用一个定值电阻R0设计并连接了如图乙所示的电路，继续开展实验。其操作步骤为：
①先闭合开关S，将S1与接线柱a连接，移动滑动变阻器滑片，使电压表的示数U1=2.5V，此时小灯泡正常工作。
②保持滑动变阻器滑片的位置不变，将S1与接线柱b连接，读出此时电压表的示数为U2。则小灯泡的额定功率为 (用U1、U2、R0表示)
20．小科同学在测定“小灯泡电功率”的实验中，电源为三节干电池，小灯泡的额定电压为2.5V。
（1）请你用笔画线代替导线，将图甲中的实物电路连接完整。
（2）电路连接完后，闭合开关，电流表指针如图乙所示，其故障原因是 。
（3）正确连接电路后，小科无论怎么调节滑动变阻器都不能使灯泡两端的电压达到2.5V，其可能的原因是 。
（4）排除故障后，小明通过正确操作，得到多组I、U数据，作出如图丙所示的I-U图象，由图可知，小灯泡的电阻是变化的，其主要原因是 。
四、解答题
21．某电水壶工作2min，使图示电能表的转盘转过150r，则电水壶消耗的电能是多少？电功率为多大？这些电能可供一只“220V 10W”的节能灯正常工作多久？
22．电鳗是一种能对外界施加电压的动物。如图甲，为了研究电鳗的放电行为，研究人员把一根导体棒伸进水中，放电的电鳗可看成电源，A、B两点是电源两极。当电鳗跃起，头部碰到导体棒时，电流从A点经部分导体棒、水回到B点，形成闭合回路，电路图如图乙所示，接入电路的导体棒及水的电阻R=5000Ω，电流I=0.02A。
（1）此时AB间的电压U
（2）R的电功率P
（3）电鳗头部接触到导体样更高的位置，R变大，电流变为0.05A，此时AB间的电压U （选填“变大”、“变小”或“不变”）。
23．如图是一村民建在房顶上的分布式光伏电站(利用太阳能发电)，该电站发的电除了提供自家使用外，还能将多余的电能并人电网，所以称之为并网发电的光伏电站。下表是该电站的有关数据：
电站发电功率(千瓦) 平均每天有效光照时间(小时) 平均每天消耗电能(千瓦时)
5 4 6
（1）该光伏电站每天发电 千瓦时。
（2）如果每盏路灯的电阻为484欧，额定电压为220伏，那么该电站每天多余的电可供多少盏路灯正常工作10小时？
（3）该村民建光伏电站所用的安装费加上利息，估计8年就能收回成本，而光伏组件使用寿命超过25年。为推广个人建造可以并网发电的光伏电站，请你写出一条理由。
24．有同学一提到电就害怕，使用测电笔也担心会触电。其实只要正确使用测电笔，就完全不用担心。测电笔结构如图。在使用测电笔时，当笔尖金属体接触到火线时，氖管立即发出桔红色的光，你知道为什么这时有电流通过人体，但人却没感觉呢？原来测电笔内都有一个阻值很大的电阻，使加在人体两端的电压远低于安全电压，以至通过人体的电流也远小于安全电流 10mA，那么人就没有感觉了。
（1）一般情况下，人体安全电压是 ；
（2）下列有关测电笔的安全使用，正确的有 ；
（3）现有一只测电笔，其中的电阻约为 878 KΩ，氖管的电阻忽略不计，假设人体的电阻为2000Ω，试计算通过人体的电流是否真的低于安全电流？ （火线与大地之间的电压为家庭电路的电压。）
答案解析部分
1．【答案】D
【解析】【分析】发现有人触电时，应立即切断电源或用绝缘体把导线挑开；使用试电笔时，一定要用手触及试电笔尾端的金属部分，否则，因带电体、试电笔、人体与大地没有形成回路，试电笔中的氖泡不会发光，造成误判，认为带电体不带电；家庭电路跳闸的原因有两个：一是短路，二是接入的用电器过多，即总功率过大，家庭电路跳闸，应检查先电路的跳闸的原因，修复电路后，合上断路器恢复供电。
【解答】A、发现有人触电时，应立即切断电源或用绝缘体把导线挑开；故A错误；
B、试衣服为良好的导体，不可以在绝缘层上晾衣服；故B错误；
C、家庭电路跳闸，应检查先电路的跳闸的原因，修复电路后，合上断路器恢复供电；故C错误；
D、使用测电笔辨别火线和零线时，手必须接触笔尾的金属体，不能接触笔尖金属体；故D正确；
故答案为：D。
2．【答案】A
【解析】【分析】首先根据计算出该用电器的功率，然后再进行选择即可。
【解答】该用电器的功率为：。
A.电饭锅的电功率大约在1000W左右，故A符合题意；
B.电风扇的功率大约在50W~70W之间，故B不合题意；
C.抽油烟机的功率大约在 200W左右，故C不合题意；
D.日光灯的功率大约在10W~40W之间，故D不合题意。
故选A。
3．【答案】C
【解析】【分析】根据触电的知识分析判断。
【解答】小明触摸电冰箱门时感到手“麻”，可能是冰箱门发生漏电，此时电流通过人体流入大地，那么应该是电冰箱的金属门与火线接触了，故C正确，而A、B、D错误。
故选C。
4．【答案】A
【解析】【分析】根据家庭电路连接的注意事项分析判断。
【解答】在家庭电路中，为了用电安全，保险丝一定要接在火线上，控制用电器的开关一定要接在火线和用电器之间，故A正确，而B、C、D错误。
故选A。
5．【答案】D
【解析】【分析】（1）如果用电器相互影响，那么它们串联；否则，它们并联；
（2）在家庭电路中，为了用电安全，开关应该接在火线上；
（3）三孔插座接线：左零右火中间地；
（4）测电笔接触火线或与火线连通的部分会发光。
【解答】A.定时插座上的多个插座单独工作，互不影响，是并联关系，故A错误；
B.为了用电安全，插座上的定时开关应接在火线上，故B错误；
C.根据三孔插座的接线可知，插座内有火线、零线和地线三根导线，故C错误；
D.插座上有两组插口，一组两个孔，另一组三个孔，每组中都会有一个火线插口，因此正常情况下，该接线板上有2个插孔会使检测的测电笔氖管发光，故D正确。
故选D。
6．【答案】C
【解析】【分析】根据家庭电路的连接方法分析判断。
【解答】根据图片可知，闸刀开关为总开关，它应该串联在家庭电路进入线的最开始的干路部分，那么它的连接正确；
控制灯泡的开关必须接在火线和灯泡之间，因此带开关的灯泡连接错误；
两孔插座接线“左零右火”，因此它的连接正确；
三块插座接线“左零右火中间地”，因此它的连接错误。
那么错误的是带开关的灯泡和三块插座，故C正确，而A、B、D错误。
故选C。
7．【答案】B
【解析】【分析】（1）功率大的状态为高温档，功率小的状态为低温档，分析开关闭合和断开时的功率大小判断即可；
（2）根据公式计算电阻R1的阻值即可；
（3）根据Q=W=P高t计算热量即可；
（4）根据三孔插座的作用分析即可。
【解答】当开关S1和S2都闭合时，电路的总功率P总=P1+P2；当开关S1闭合而S2断开时，只有电阻R1工作，此时电路的功率为P1；因为P总>P1，所以前者为高温档，后者为低温档，故B正确；
当开关S1闭合而S2断开时，只有电阻R1工作，此时低温档功率为1000W，那么R1的阻值：，故A错误；
在额定电压下，使用高温挡工作3h，电加热器产生的热量：Q=W=P高t=2200W×（3×3600s）=2.376×107J=23760kJ，故C错误；
电加热器使用三角插头，要插入三孔插座，是因为能将金属外壳与地线相连，保证漏电时不会发生触电事故，故D错误。
故选B。
8．【答案】D
【解析】【分析】保险丝熔断可能是用电器总功率过大，也可能是发生了短路，据此进行判断即可。
【解答】A.如果台灯开关处短路，那么刚一接入台灯就会发生短路，保险丝就会熔断，根本不用等到闭合开关，故A不合题意；
B.如果台灯的灯丝断了，那么只能引起台灯不亮，而不会造成保险丝熔断，故B不合题意；
C.如果进户线的火线和零线接在一起，保险丝早就熔断了，故C不合题意；
D.台灯灯座的两个接线柱相碰，当闭合开关时，造成台灯短路，电流太大，烧断保险丝，故D符合题意。
故选D。
9．【答案】D
【解析】【分析】（1）根据比较三种状态下的总功率大小，从而确定对应的状态；
（2）用电器首尾相连为串联，并排连接为并联；
（3）根据公式计算温水档时的电流；
（4）根据分别计算出两个电阻的功率，然后将它们相加即可。
【解答】根据图乙可知，开关接触1和2时，没有电阻丝被接通，此时水龙头不发热，应该为冷水档。
当开关接触2和3时，此时只有R2自己工作，总电阻为R2；
当开关接触3和4时，此时两个电阻丝并排连接，为并联，总电阻为R并；
根据并联电路的特点可知，R2>R并；
根据可知，P2则三种状态依次为冷水档、温水档和热水档，故A、B错误；
当开关接触2和3时，此时只有R2自己工作，此时为温水档，电流为：，故C错误；
当开关接触3和4时，此时两个电阻丝并排连接，为并联，
则此时总功率为：P总=P1+P2=，故D正确。
故选D。
10．【答案】C
【解析】【分析】了解常见用电器的功率，然后进行比较即可。
【解答】手机电池的电压大概3.7V，工作时放电电流大约100mA，那么它的功率约为：；液晶电视机的功率大约为200W~300W之间；电热水壶的功率约为1000W~2000W之间；家用洗衣机的功率约在200W~500W之间，因此消耗电功率最大的是电热水壶，故C正确。
故选C。
11．【答案】19440；1.08；化学
【解析】【分析】（1）根据W=UIt计算电池储存的能量；
（2）根据公式计算手机通话时的放电功率；
（3）根据电池的能量转换知识解答。
【解答】（1）电池储存的能量W=UIt=3.6V×1.5A×3600s=19440J；
（2）手机通话时的放电功率；
（3）电池在放电时将化学能转化为电能。
12．【答案】不接触；不靠近
【解析】【分析】根据安全用电的常识解答。
【解答】不接触低压带电体(安全电压的带电体除外)，不靠近高压带电体。
13．【答案】火；D
【解析】【分析】正确使用试电笔的方法：站在地上手接触试电笔的笔尾金属体，笔尖接触火线或零线，氖管发光的是火线，氖管不发光的是零线。
【解答】能使试电笔的氖管发光的电线是火线，开关必须接在火线上，因此则A孔接的是火线；乙图是一个台灯的电路示意图，当把台灯接入电路时，为了安全，应将台灯插头的D插脚插火线。
故答案为：火；D
14．【答案】36；220；乙
【解析】【分析】（1）根据有关电压的知识解答；
（2）根据家庭电路安全用电的常识判断。
【解答】（1）一般情况下，36伏以下的电压是安全电压，家庭电路的电压是220伏。
（3）洗衣机有金属外壳，一旦外壳漏电，那么很容易造成触电事故。如果将插头插在三孔插座上，那么金属外壳就能与地线相连，从而保护使用者，防止发生触电事故，故选乙。
15．【答案】（1）220
（2）C
【解析】【分析】（1）根据日常生活中电压的知识解答；
（2）根据有关安全用电的常识分析判断。
【解答】（1） 在我国，正常情况下家庭电路的电压220V；
（2）不用湿的手触摸电器和开关、导线绝缘部分有破损及时更换、洗衣机等用电器使用三孔插座，都可以防止发生触电事故，而熔断器中的保险丝用铜丝代替，就不能起到电流过大时切断电路的作用，故A、B、D正确不合题意，而C错误符合题意。
故选C。
16．【答案】（1）36
（2）右
（3）零
【解析】【分析】（1）人体的安全电压不高于36V；
（2）插座接线要注意“左零右火中间地”；
（3）为了安全，螺丝口灯的尾部接火线，螺旋套接零线。
【解答】（1）人体的安全电压不高于36V；
（2）插座A的右孔与火线相连，左孔与零线相连，因此测电笔插入右孔时可以看到氖管发光；
（3） 螺口灯的螺旋金属很容易被人体接触到，为了安全，一定要接在零线上。
故答案为：（1）36；（2）右；（3）零
17．【答案】（1）右
（2）0~3A
（3）左
（4）小灯泡在不同电压下的电阻
【解析】【分析】用电器正常工作时的电压，即用电器上标明的电压值就是额定电压；用电器在额定电压下正常工作时的功率，即用电器上标明的功率就是额定功率。
【解答】（1）根据电路的连接要求，为保护电路，变阻器连入电路时，要使其阻值达到最大，所以图中的变阻器滑至右端时即最大。
（2）根据电功率的公式，可估算电流，故应选电流表的0-3A量程；
（3）要使灯泡电压达到额定电压2.5V，必增大灯泡中的电流，因此滑片必须向左滑动，才能实现；
（4）如图所示的电路还可以用来研究小灯泡在不同电压下的电阻的实验。
故答案为：（1）右（2）0~3A（3）左（4）小灯泡在不同电压下的电阻
18．【答案】（1）断路；BC间断路
（2）不会；0
（3）有；不能
【解析】【分析】（1）检验灯是完好的，它不发光，足以说明电路没有电流，据此判断电路故障；当电路闭合时，正常情形下与零线相连的位置测电笔都不发光；一旦这些位置发光，说明零线断路；
（2）正常情形下，与零线连接的位置测电笔不发光，因为零线会将测电笔短路；
（3）插座的两个孔接线“左零右火”；当录音机插入插座时，开关与它并联，分析开关断开和闭合时的工作情形即可。
【解答】（1） 将一盏正常的小灯泡接在断路器两端作为检验灯，发现两盏灯均不亮，说明整个电路没有电流，即电路故障是断路。A、B两点与火线相接，测电笔发光是正常的；但C点与零线相接不应该发光，此时C点发光说明它与零线之间断开，即BC间断路；
（2）
检修正常后，闭合开关，电灯发光， C点与零线接通，测电笔检查C点氖管不会发光；因为零线会将测电笔短路，所以此时通过人体的电流是0A；
（3） 从开关内两个触点引出两根电线接在一个插座上，然后将录音机的插头插入插座， 此时录音机和灯泡串联，它有电流经过，但是电压低于额定电压肯定不能正常工作；当开关闭合时，录音机被短路，它这时也不能正常工作。
故答案为：（1）短路，BC间断路；（2）不会，0；（3）有，不能
19．【答案】（1）灯丝电阻会随温度的变化而变化
（2）
20．【答案】（1）
（2）电流表正负接线柱接反
（3）滑动变阻器阻值太小(或电源电压过低)
（4）小灯泡灯丝的电阻随温度的变化而变化
【解析】【分析】（1）根据灯泡的额定电压选择电压表量程，电压表要并联在灯泡两端；由图丙可知电流表的路程，电流表要串联在电路中；（2）电流表的正负接线柱接反时，指针会反向偏转；（3）根据串联电路电压的规律和分压关系可知原因；（4）根据灯丝的电阻随温度的升高而变大分析。
【解答】（1）电压表的量程选用0～3V，并联在灯泡两端；电流表的量程选用0～0.6A，串联在电路中；连接电路如图所示：；
（2）由图乙可知电流表的指针向左反偏，是因为电流表正负接线柱接反；
（3）该电路中灯泡与滑动变阻器串联，若滑动变阻器阻值太小(或电源电压过低)，根据串联电路电压特点和分压关系，可知无论怎么调节滑动变阻器都不能使灯泡两端的电压达到2.5V；
（4）由图丙知，灯泡的电阻随电压的增加而增大，其主要原因是灯丝的电阻随温度的升高而变大。
故答案为：（1）略；（2）电流表正负接线柱接反；（3）滑动变阻器阻值太小(或电源电压过低)；（4）小灯泡灯丝的电阻随温度的变化而变化。
21．【答案】转过150r消耗的电能W＝ kW·h/r×150r＝0.05kW·h；电功率P＝ ＝1.5kW；由P＝ 得，这些电能可供一只“220V10W”的节能灯正常工作时间t＝ ＝5h。
【解析】【分析】（1）根据计算出电水壶消耗的电能；
（2）根据公式计算电水壶的功率；
（3）根据公式计算节能灯工作的时间。
22．【答案】（1）AB之间的电压为：U=IR=0.02A×5000Ω=100V；
答：此时AB间的电压为100V
（2）电阻R的电功率P=UI=100V×0.02A=2W；
答：R的电功率P为2W
（3）变大
【解析】【分析】（1）根据公式U=IR计算出AB之间的电压；
（2）根据P=UI计算电功率；
（3）根据U=IR分析AB间电压的变化。
【解答】（1）AB之间的电压为：U=IR=0.02A×5000Ω=100V；
（2）电阻R的电功率P=UI=100V×0.02A=2W；
（3）电鳗头部接触到导体更高的位置，R变大，电流变为0.05A也变大，根据公式U=IR可知，此时AB间的电压U变大。
23．【答案】（1）20
（2）该电站每天剩余的电能W剩余=W总-W消耗=20kW h-6kW h=14kW h；
路灯的总功率；
每盏路灯的功率；
则路灯的盏数为：。
（3）光能发电，节能环保。
【解析】【分析】（1）根据W=Pt计算每天发电量；
（2）首先根据W剩余=W总-W消耗计算出剩余的电能，再根据计算出路灯的总功率，再根据计算出每盏路灯的功率，最后根据计算路灯的盏数。
（3）可从是否节能和环保的角度解答。
【解答】（1）该光伏电站每天发电W=Pt=5kW×4h=20kW h；
（2）该电站每天剩余的电能W剩余=W总-W消耗=20kW h-6kW h=14kW h；
路灯的总功率；
每盏路灯的功率；
则路灯的盏数为：。
（3）该电站可以在以后的17年内继续产生利润，因此优点为：光能发电，节能环保。
24．【答案】（1）不大于36V
（2）AC
（3） 电路的总电阻为：R总=R笔+R人=878kΩ+2kΩ=879kΩ=8.79×105Ω；
通过人体的电流为：
。
【解析】【分析】（1）对人体的安全电压是不高于36V；
（2）使用测电笔时，尾部的金属体一定要与人体接触；
（3）首先根据R总=R笔+R人计算出总电阻，然后根据计算通过人体的电流，最后与安全电流比较大小即可。
【解答】（1）般情况下，人体安全电压是不大于36V；
（2）使用测电笔时，尾部的金属体一定要与人体接触，故选AC；
21世纪教育网 www.21cnjy.com 精品试卷·第 2 页 （共 2 页）
21世纪教育网(www.21cnjy.com)
华师大版 初科 九上 6.2.2 电能的量度 同步练习（含解析）
一、单选题
1．“珍爱生命、注意安全”是人们在日常生活中必须具有的意识。关于安全用电，正确的做法是（ ）
A．发现有人触电时，立即用手把他拉开
B．可以在有绝缘层的电线上晾衣服
C．家里的断路器跳闸，立即合上断路器恢复供电
D．用测电笔辨别火线和零线，手触金属笔卡
2．下列家用电器中，正常工作一小时耗电接近1kW·h的是（ ）
A．电饭锅 B．电风扇 C．抽油烟机 D．日光灯
3．小明触摸电冰箱门时感到手“麻”，下面列出了小明对造成手“麻”原因的四种猜想，你认为其中合理的是（ ）
A．火线断路 B．火、零线短接
C．火线与电冰箱的金属外壳接触 D．电冰箱的金属外壳接了地线
4．下列四种照明电路安装正确的是（ ）
A． B．
C． D．
5．如图所示的装置是网站上所出售的一款在家庭电路中使用的定时插座，该插座具有当用电器充满电时自动切断电路的功能，该功能可以防止电池过充而被损，也可以按照我们所设定的时间给用电器供电。关于定时插座下列说法正确的是（ ）
A．定时插座上的多个插座是串联关系
B．插座上的定时开关应接在零线上
C．插座内只有火线和零线两根导线
D．正常情况下，该接线板上有2个插孔会使检测的测电笔氖管发光
6．如图所示的家庭电路中，有两个器件连接错误，它们是（ ）
A．闸刀开关和带开关的灯泡
B．带开关的灯泡和带熔丝的双孔插座
C．带开关的灯泡和三孔插座
D．闸刀开关和三孔插座
7．如图甲所示为某型号室内电加热器，有高温和低温两个挡位，额定电压为220V，高温挡和低温挡功率分别为2200W和1000W，简化电路如图乙所示。下列说法正确的是（ ）
A．电阻丝R1的阻值22Ω
B．当开关S1闭合、S2断开时，电加热器处于低温挡
C．在额定电压下，使用高温挡工作3h，电加热器产生的热量2376kJ
D．电加热器使用三角插头，要插入三孔插座，是为了将金属外壳与火线相连
8．刚刚参加物理兴趣小组的小明同学，在独立组装完一盏台灯后，将其接入电路中，闭合台灯开关时，发现台灯灯泡不亮，同时其他家用电器也停止了工作，经检验发现保险丝熔断，其原因可能是（ ）
A．台灯开关处短路
B．台灯灯丝断了
C．进户线的火线与零线原来就接在一起了
D．台灯灯座的两个接线柱相碰
9．如图所示，图甲是某款即热式电热水龙头，图乙是它的电路原理图，R1和R2是阻值分别为22Ω和44Ω的电热丝。通过旋转手柄改变与开关S接触的两个相邻触点，实现冷水、温水、热水挡的切换。则以下说法正确是（ ）
A．开关S接触2、3触点时，水龙头放出的是热水
B．开关S接触3、4触点时，电热丝R1、R2串联
C．水龙头在温水挡正常工作时的电流是10A
D．水龙头在热水挡正常工作时的功率是3300W
10．下列用电器在正常工作时，消耗的电功率最大的是（ ）
A．手机 B．液晶电视机
C．电热水壶 D．家用洗衣机
二、填空题
11．手机是我们最常用的通讯工具，手机使用的是可充电电池，电池上标有“电压”和“容量”两个重要参数。容量的单位通常为“毫安时”（符号mA h）．小科同学的爸爸使用的可充电电池所标的电压是3.6V，容量是1500mA h，这种电池一次充电最多可储存的能量为 J．使用该手机充满电一次能够持续通话的实际时间可长达5h，则该手机在通话状态的放电功率为 W。电池在放电时将 能转化为电能。
12．安全用电原则
低压带电体(安全电压的带电体除外)， 高压带电体。
13．如图所示，甲图是小明家卧室的一个插座，他用测电笔测试插座的A孔，氖管发光，则A孔接的是 线；乙图是一个台灯的电路示意图，当把台灯接入电路时，为了安全，应将台灯插头的 （选填“C”或“D”）插脚插火线。
14．一般情况下， 伏以下的电压是安全电压，家庭电路的电压是 伏。现代社会家用电器的使用十分普遍，比较下面甲、乙两图中所示的做法， 图的做法更安全。
15．现代化的生活已经离不开电了。
（1）在我国，正常情况下家庭电路的电压是 伏。
（2）生活中需处处注意用电安全。下列关于安全用电的做法错误的是 。
A．不用湿的手触摸电器和开关 B．导线绝缘部分有破损及时更换
C．熔断器中的保险丝用铜丝代替 D．洗衣机等用电器使用三孔插座
16．现代化的生活已经离不开电了，电在工厂、电在学校、电在商场…电也在我们的生活中，如图是家庭电路的组成示意图。请你完成下列填空题：
（1）人体的安全电压不高于 V；
（2）正确捏住测电笔，且使笔尖插入图中插座A的 （选填“左”或“右”）孔，可以观察到氖管发光；
（3）螺口灯的螺旋金属一定要接在 线上。
三、实验探究题
17．为了测额定电压为2.5V小灯泡的额定功率，采用如图所示电路，请回答下列问题：
（1）若不考虑温度对灯丝电阻的影响，要使电灯功率最小，滑动变阻器的滑片P应置于 (选填“左”或“右“)端。
（2）实验中使用的电流表有0~0.6A和0~3A两个量程，若小灯泡的额定功率估计为2W左右，连接电流表时应选 量程。
（3）实验时，如发现电压表示数是2.1V，则就把滑片P向 端移动。
（4）如图所示的电路还可以用来研究 的实验。
18．
（1）如图，小金发现开关闭合后，灯L不亮。小明手头没有测电笔，他利用所学的知识，将电路中的其他支路断开，然后断开断路器，将一盏正常的小灯泡接在断路器两端作为检验灯（如乙图），发现两盏灯均不亮，则该电路的故障是 。具体哪个位置出问题了呢？小明又找来测电笔，用测电笔测试 A、B、C、D 四处时，发现只有 B 处氖管不发光，其他三处氖管发光，则故障具体情况为 。
（2）检修正常后，闭合开关，电灯发光，此时拿测电笔测试 C 点，测电笔使用方法正确，该人体电阻约为 3600 欧，测电笔的氖管 （填“会”或“不会” ）发光；此时通过该人体的电流是 安。
（3）图甲中，小金想加装一个插座，他将电灯的开关断开，从开关内两个触点引出两根电线接在一个插座上，然后将录音机的插头插入插座，此时录音机 电流通过(填“有”或“没有”)， 正常工作(填“能”或“不能”)。
19．小科打算用伏安法测小灯泡(标有”2.5V”字样)的电阻和额定功率，他用电压恒为3V的电源、滑动变阻器、电流表、电压表等实验器材进行实验。
（1）小科连接了图甲所示的实验电路，通过改变滑动变阻器阻值，进行了多次测量。实验数据如表所示，分析发现，通过小灯泡的电流与其两端电压不成正比，这是因为 。
实验次数 第一次 第二次 第三次
电压表示数/V 1 2 2.4
电流表示数/A 0.06 0.1 0.11
小灯泡电阻/Ω 16.7 20 21.8
（2）在测量小灯泡的额定功率时，小科发现器材中的电流表损坏了。经过仔细思考，小科利用一个定值电阻R0设计并连接了如图乙所示的电路，继续开展实验。其操作步骤为：
①先闭合开关S，将S1与接线柱a连接，移动滑动变阻器滑片，使电压表的示数U1=2.5V，此时小灯泡正常工作。
②保持滑动变阻器滑片的位置不变，将S1与接线柱b连接，读出此时电压表的示数为U2。则小灯泡的额定功率为 (用U1、U2、R0表示)
20．小科同学在测定“小灯泡电功率”的实验中，电源为三节干电池，小灯泡的额定电压为2.5V。
（1）请你用笔画线代替导线，将图甲中的实物电路连接完整。
（2）电路连接完后，闭合开关，电流表指针如图乙所示，其故障原因是 。
（3）正确连接电路后，小科无论怎么调节滑动变阻器都不能使灯泡两端的电压达到2.5V，其可能的原因是 。
（4）排除故障后，小明通过正确操作，得到多组I、U数据，作出如图丙所示的I-U图象，由图可知，小灯泡的电阻是变化的，其主要原因是 。
四、解答题
21．某电水壶工作2min，使图示电能表的转盘转过150r，则电水壶消耗的电能是多少？电功率为多大？这些电能可供一只“220V 10W”的节能灯正常工作多久？
22．电鳗是一种能对外界施加电压的动物。如图甲，为了研究电鳗的放电行为，研究人员把一根导体棒伸进水中，放电的电鳗可看成电源，A、B两点是电源两极。当电鳗跃起，头部碰到导体棒时，电流从A点经部分导体棒、水回到B点，形成闭合回路，电路图如图乙所示，接入电路的导体棒及水的电阻R=5000Ω，电流I=0.02A。
（1）此时AB间的电压U
（2）R的电功率P
（3）电鳗头部接触到导体样更高的位置，R变大，电流变为0.05A，此时AB间的电压U （选填“变大”、“变小”或“不变”）。
23．如图是一村民建在房顶上的分布式光伏电站(利用太阳能发电)，该电站发的电除了提供自家使用外，还能将多余的电能并人电网，所以称之为并网发电的光伏电站。下表是该电站的有关数据：
电站发电功率(千瓦) 平均每天有效光照时间(小时) 平均每天消耗电能(千瓦时)
5 4 6
（1）该光伏电站每天发电 千瓦时。
（2）如果每盏路灯的电阻为484欧，额定电压为220伏，那么该电站每天多余的电可供多少盏路灯正常工作10小时？
（3）该村民建光伏电站所用的安装费加上利息，估计8年就能收回成本，而光伏组件使用寿命超过25年。为推广个人建造可以并网发电的光伏电站，请你写出一条理由。
24．有同学一提到电就害怕，使用测电笔也担心会触电。其实只要正确使用测电笔，就完全不用担心。测电笔结构如图。在使用测电笔时，当笔尖金属体接触到火线时，氖管立即发出桔红色的光，你知道为什么这时有电流通过人体，但人却没感觉呢？原来测电笔内都有一个阻值很大的电阻，使加在人体两端的电压远低于安全电压，以至通过人体的电流也远小于安全电流 10mA，那么人就没有感觉了。
（1）一般情况下，人体安全电压是 ；
（2）下列有关测电笔的安全使用，正确的有 ；
（3）现有一只测电笔，其中的电阻约为 878 KΩ，氖管的电阻忽略不计，假设人体的电阻为2000Ω，试计算通过人体的电流是否真的低于安全电流？ （火线与大地之间的电压为家庭电路的电压。）
答案解析部分
1．【答案】D
【解析】【分析】发现有人触电时，应立即切断电源或用绝缘体把导线挑开；使用试电笔时，一定要用手触及试电笔尾端的金属部分，否则，因带电体、试电笔、人体与大地没有形成回路，试电笔中的氖泡不会发光，造成误判，认为带电体不带电；家庭电路跳闸的原因有两个：一是短路，二是接入的用电器过多，即总功率过大，家庭电路跳闸，应检查先电路的跳闸的原因，修复电路后，合上断路器恢复供电。
【解答】A、发现有人触电时，应立即切断电源或用绝缘体把导线挑开；故A错误；
B、试衣服为良好的导体，不可以在绝缘层上晾衣服；故B错误；
C、家庭电路跳闸，应检查先电路的跳闸的原因，修复电路后，合上断路器恢复供电；故C错误；
D、使用测电笔辨别火线和零线时，手必须接触笔尾的金属体，不能接触笔尖金属体；故D正确；
故答案为：D。
2．【答案】A
【解析】【分析】首先根据计算出该用电器的功率，然后再进行选择即可。
【解答】该用电器的功率为：。
A.电饭锅的电功率大约在1000W左右，故A符合题意；
B.电风扇的功率大约在50W~70W之间，故B不合题意；
C.抽油烟机的功率大约在 200W左右，故C不合题意；
D.日光灯的功率大约在10W~40W之间，故D不合题意。
故选A。
3．【答案】C
【解析】【分析】根据触电的知识分析判断。
【解答】小明触摸电冰箱门时感到手“麻”，可能是冰箱门发生漏电，此时电流通过人体流入大地，那么应该是电冰箱的金属门与火线接触了，故C正确，而A、B、D错误。
故选C。
4．【答案】A
【解析】【分析】根据家庭电路连接的注意事项分析判断。
【解答】在家庭电路中，为了用电安全，保险丝一定要接在火线上，控制用电器的开关一定要接在火线和用电器之间，故A正确，而B、C、D错误。
故选A。
5．【答案】D
【解析】【分析】（1）如果用电器相互影响，那么它们串联；否则，它们并联；
（2）在家庭电路中，为了用电安全，开关应该接在火线上；
（3）三孔插座接线：左零右火中间地；
（4）测电笔接触火线或与火线连通的部分会发光。
【解答】A.定时插座上的多个插座单独工作，互不影响，是并联关系，故A错误；
B.为了用电安全，插座上的定时开关应接在火线上，故B错误；
C.根据三孔插座的接线可知，插座内有火线、零线和地线三根导线，故C错误；
D.插座上有两组插口，一组两个孔，另一组三个孔，每组中都会有一个火线插口，因此正常情况下，该接线板上有2个插孔会使检测的测电笔氖管发光，故D正确。
故选D。
6．【答案】C
【解析】【分析】根据家庭电路的连接方法分析判断。
【解答】根据图片可知，闸刀开关为总开关，它应该串联在家庭电路进入线的最开始的干路部分，那么它的连接正确；
控制灯泡的开关必须接在火线和灯泡之间，因此带开关的灯泡连接错误；
两孔插座接线“左零右火”，因此它的连接正确；
三块插座接线“左零右火中间地”，因此它的连接错误。
那么错误的是带开关的灯泡和三块插座，故C正确，而A、B、D错误。
故选C。
7．【答案】B
【解析】【分析】（1）功率大的状态为高温档，功率小的状态为低温档，分析开关闭合和断开时的功率大小判断即可；
（2）根据公式计算电阻R1的阻值即可；
（3）根据Q=W=P高t计算热量即可；
（4）根据三孔插座的作用分析即可。
【解答】当开关S1和S2都闭合时，电路的总功率P总=P1+P2；当开关S1闭合而S2断开时，只有电阻R1工作，此时电路的功率为P1；因为P总>P1，所以前者为高温档，后者为低温档，故B正确；
当开关S1闭合而S2断开时，只有电阻R1工作，此时低温档功率为1000W，那么R1的阻值：，故A错误；
在额定电压下，使用高温挡工作3h，电加热器产生的热量：Q=W=P高t=2200W×（3×3600s）=2.376×107J=23760kJ，故C错误；
电加热器使用三角插头，要插入三孔插座，是因为能将金属外壳与地线相连，保证漏电时不会发生触电事故，故D错误。
故选B。
8．【答案】D
【解析】【分析】保险丝熔断可能是用电器总功率过大，也可能是发生了短路，据此进行判断即可。
【解答】A.如果台灯开关处短路，那么刚一接入台灯就会发生短路，保险丝就会熔断，根本不用等到闭合开关，故A不合题意；
B.如果台灯的灯丝断了，那么只能引起台灯不亮，而不会造成保险丝熔断，故B不合题意；
C.如果进户线的火线和零线接在一起，保险丝早就熔断了，故C不合题意；
D.台灯灯座的两个接线柱相碰，当闭合开关时，造成台灯短路，电流太大，烧断保险丝，故D符合题意。
故选D。
9．【答案】D
【解析】【分析】（1）根据比较三种状态下的总功率大小，从而确定对应的状态；
（2）用电器首尾相连为串联，并排连接为并联；
（3）根据公式计算温水档时的电流；
（4）根据分别计算出两个电阻的功率，然后将它们相加即可。
【解答】根据图乙可知，开关接触1和2时，没有电阻丝被接通，此时水龙头不发热，应该为冷水档。
当开关接触2和3时，此时只有R2自己工作，总电阻为R2；
当开关接触3和4时，此时两个电阻丝并排连接，为并联，总电阻为R并；
根据并联电路的特点可知，R2>R并；
根据可知，P2
当开关接触2和3时，此时只有R2自己工作，此时为温水档，电流为：，故C错误；
当开关接触3和4时，此时两个电阻丝并排连接，为并联，
则此时总功率为：P总=P1+P2=，故D正确。
故选D。
10．【答案】C
【解析】【分析】了解常见用电器的功率，然后进行比较即可。
【解答】手机电池的电压大概3.7V，工作时放电电流大约100mA，那么它的功率约为：；液晶电视机的功率大约为200W~300W之间；电热水壶的功率约为1000W~2000W之间；家用洗衣机的功率约在200W~500W之间，因此消耗电功率最大的是电热水壶，故C正确。
故选C。
11．【答案】19440；1.08；化学
【解析】【分析】（1）根据W=UIt计算电池储存的能量；
（2）根据公式计算手机通话时的放电功率；
（3）根据电池的能量转换知识解答。
【解答】（1）电池储存的能量W=UIt=3.6V×1.5A×3600s=19440J；
（2）手机通话时的放电功率；
（3）电池在放电时将化学能转化为电能。
12．【答案】不接触；不靠近
【解析】【分析】根据安全用电的常识解答。
【解答】不接触低压带电体(安全电压的带电体除外)，不靠近高压带电体。
13．【答案】火；D
【解析】【分析】正确使用试电笔的方法：站在地上手接触试电笔的笔尾金属体，笔尖接触火线或零线，氖管发光的是火线，氖管不发光的是零线。
【解答】能使试电笔的氖管发光的电线是火线，开关必须接在火线上，因此则A孔接的是火线；乙图是一个台灯的电路示意图，当把台灯接入电路时，为了安全，应将台灯插头的D插脚插火线。
故答案为：火；D
14．【答案】36；220；乙
【解析】【分析】（1）根据有关电压的知识解答；
（2）根据家庭电路安全用电的常识判断。
【解答】（1）一般情况下，36伏以下的电压是安全电压，家庭电路的电压是220伏。
（3）洗衣机有金属外壳，一旦外壳漏电，那么很容易造成触电事故。如果将插头插在三孔插座上，那么金属外壳就能与地线相连，从而保护使用者，防止发生触电事故，故选乙。
15．【答案】（1）220
（2）C
【解析】【分析】（1）根据日常生活中电压的知识解答；
（2）根据有关安全用电的常识分析判断。
【解答】（1） 在我国，正常情况下家庭电路的电压220V；
（2）不用湿的手触摸电器和开关、导线绝缘部分有破损及时更换、洗衣机等用电器使用三孔插座，都可以防止发生触电事故，而熔断器中的保险丝用铜丝代替，就不能起到电流过大时切断电路的作用，故A、B、D正确不合题意，而C错误符合题意。
故选C。
16．【答案】（1）36
（2）右
（3）零
【解析】【分析】（1）人体的安全电压不高于36V；
（2）插座接线要注意“左零右火中间地”；
（3）为了安全，螺丝口灯的尾部接火线，螺旋套接零线。
【解答】（1）人体的安全电压不高于36V；
（2）插座A的右孔与火线相连，左孔与零线相连，因此测电笔插入右孔时可以看到氖管发光；
（3） 螺口灯的螺旋金属很容易被人体接触到，为了安全，一定要接在零线上。
故答案为：（1）36；（2）右；（3）零
17．【答案】（1）右
（2）0~3A
（3）左
（4）小灯泡在不同电压下的电阻
【解析】【分析】用电器正常工作时的电压，即用电器上标明的电压值就是额定电压；用电器在额定电压下正常工作时的功率，即用电器上标明的功率就是额定功率。
【解答】（1）根据电路的连接要求，为保护电路，变阻器连入电路时，要使其阻值达到最大，所以图中的变阻器滑至右端时即最大。
（2）根据电功率的公式，可估算电流，故应选电流表的0-3A量程；
（3）要使灯泡电压达到额定电压2.5V，必增大灯泡中的电流，因此滑片必须向左滑动，才能实现；
（4）如图所示的电路还可以用来研究小灯泡在不同电压下的电阻的实验。
故答案为：（1）右（2）0~3A（3）左（4）小灯泡在不同电压下的电阻
18．【答案】（1）断路；BC间断路
（2）不会；0
（3）有；不能
【解析】【分析】（1）检验灯是完好的，它不发光，足以说明电路没有电流，据此判断电路故障；当电路闭合时，正常情形下与零线相连的位置测电笔都不发光；一旦这些位置发光，说明零线断路；
（2）正常情形下，与零线连接的位置测电笔不发光，因为零线会将测电笔短路；
（3）插座的两个孔接线“左零右火”；当录音机插入插座时，开关与它并联，分析开关断开和闭合时的工作情形即可。
【解答】（1） 将一盏正常的小灯泡接在断路器两端作为检验灯，发现两盏灯均不亮，说明整个电路没有电流，即电路故障是断路。A、B两点与火线相接，测电笔发光是正常的；但C点与零线相接不应该发光，此时C点发光说明它与零线之间断开，即BC间断路；
（2）
检修正常后，闭合开关，电灯发光， C点与零线接通，测电笔检查C点氖管不会发光；因为零线会将测电笔短路，所以此时通过人体的电流是0A；
（3） 从开关内两个触点引出两根电线接在一个插座上，然后将录音机的插头插入插座， 此时录音机和灯泡串联，它有电流经过，但是电压低于额定电压肯定不能正常工作；当开关闭合时，录音机被短路，它这时也不能正常工作。
故答案为：（1）短路，BC间断路；（2）不会，0；（3）有，不能
19．【答案】（1）灯丝电阻会随温度的变化而变化
（2）
20．【答案】（1）
（2）电流表正负接线柱接反
（3）滑动变阻器阻值太小(或电源电压过低)
（4）小灯泡灯丝的电阻随温度的变化而变化
【解析】【分析】（1）根据灯泡的额定电压选择电压表量程，电压表要并联在灯泡两端；由图丙可知电流表的路程，电流表要串联在电路中；（2）电流表的正负接线柱接反时，指针会反向偏转；（3）根据串联电路电压的规律和分压关系可知原因；（4）根据灯丝的电阻随温度的升高而变大分析。
【解答】（1）电压表的量程选用0～3V，并联在灯泡两端；电流表的量程选用0～0.6A，串联在电路中；连接电路如图所示：；
（2）由图乙可知电流表的指针向左反偏，是因为电流表正负接线柱接反；
（3）该电路中灯泡与滑动变阻器串联，若滑动变阻器阻值太小(或电源电压过低)，根据串联电路电压特点和分压关系，可知无论怎么调节滑动变阻器都不能使灯泡两端的电压达到2.5V；
（4）由图丙知，灯泡的电阻随电压的增加而增大，其主要原因是灯丝的电阻随温度的升高而变大。
故答案为：（1）略；（2）电流表正负接线柱接反；（3）滑动变阻器阻值太小(或电源电压过低)；（4）小灯泡灯丝的电阻随温度的变化而变化。
21．【答案】转过150r消耗的电能W＝ kW·h/r×150r＝0.05kW·h；电功率P＝ ＝1.5kW；由P＝ 得，这些电能可供一只“220V10W”的节能灯正常工作时间t＝ ＝5h。
【解析】【分析】（1）根据计算出电水壶消耗的电能；
（2）根据公式计算电水壶的功率；
（3）根据公式计算节能灯工作的时间。
22．【答案】（1）AB之间的电压为：U=IR=0.02A×5000Ω=100V；
答：此时AB间的电压为100V
（2）电阻R的电功率P=UI=100V×0.02A=2W；
答：R的电功率P为2W
（3）变大
【解析】【分析】（1）根据公式U=IR计算出AB之间的电压；
（2）根据P=UI计算电功率；
（3）根据U=IR分析AB间电压的变化。
【解答】（1）AB之间的电压为：U=IR=0.02A×5000Ω=100V；
（2）电阻R的电功率P=UI=100V×0.02A=2W；
（3）电鳗头部接触到导体更高的位置，R变大，电流变为0.05A也变大，根据公式U=IR可知，此时AB间的电压U变大。
23．【答案】（1）20
（2）该电站每天剩余的电能W剩余=W总-W消耗=20kW h-6kW h=14kW h；
路灯的总功率；
每盏路灯的功率；
则路灯的盏数为：。
（3）光能发电，节能环保。
【解析】【分析】（1）根据W=Pt计算每天发电量；
（2）首先根据W剩余=W总-W消耗计算出剩余的电能，再根据计算出路灯的总功率，再根据计算出每盏路灯的功率，最后根据计算路灯的盏数。
（3）可从是否节能和环保的角度解答。
【解答】（1）该光伏电站每天发电W=Pt=5kW×4h=20kW h；
（2）该电站每天剩余的电能W剩余=W总-W消耗=20kW h-6kW h=14kW h；
路灯的总功率；
每盏路灯的功率；
则路灯的盏数为：。
（3）该电站可以在以后的17年内继续产生利润，因此优点为：光能发电，节能环保。
24．【答案】（1）不大于36V
（2）AC
（3） 电路的总电阻为：R总=R笔+R人=878kΩ+2kΩ=879kΩ=8.79×105Ω；
通过人体的电流为：
。
【解析】【分析】（1）对人体的安全电压是不高于36V；
（2）使用测电笔时，尾部的金属体一定要与人体接触；
（3）首先根据R总=R笔+R人计算出总电阻，然后根据计算通过人体的电流，最后与安全电流比较大小即可。
【解答】（1）般情况下，人体安全电压是不大于36V；
（2）使用测电笔时，尾部的金属体一定要与人体接触，故选AC；
21世纪教育网 www.21cnjy.com 精品试卷·第 2 页 （共 2 页）
21世纪教育网(www.21cnjy.com)
