32.2 课时2 由三视图还原几何体
1．进一步明确三视图的意义，由三视图想象出原型；
2．由三视图得出实物原型并进行简单计算．

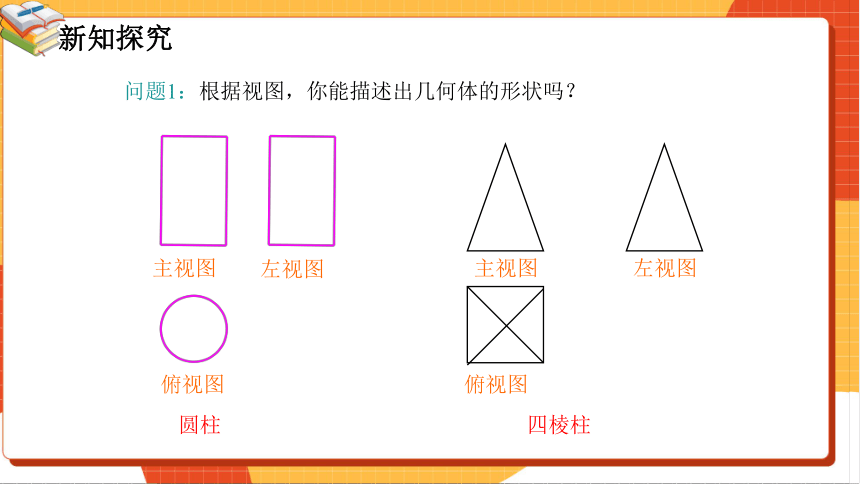

问题1：根据视图，你能描述出几何体的形状吗？
主视图
俯视图
左视图
主视图
俯视图
左视图
圆柱
四棱柱

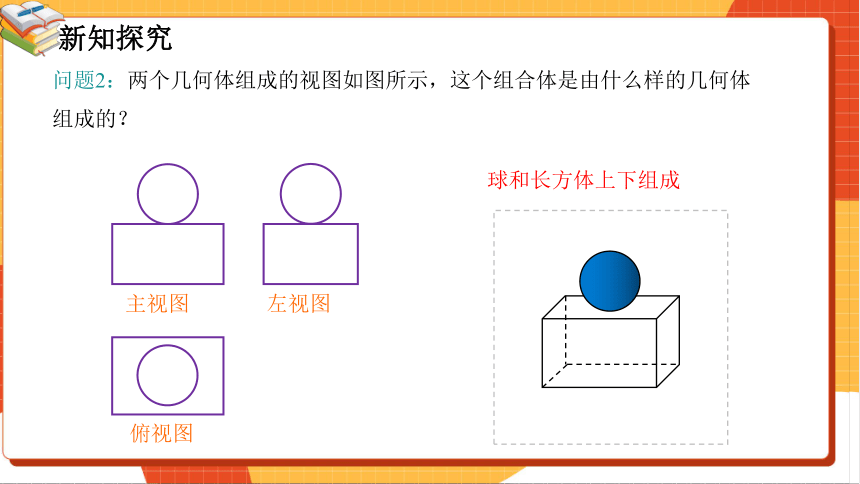

问题2：两个几何体组成的视图如图所示，这个组合体是由什么样的几何体组成的？
球和长方体上下组成
主视图
俯视图
左视图
几何体
三视图
几何体
三视图

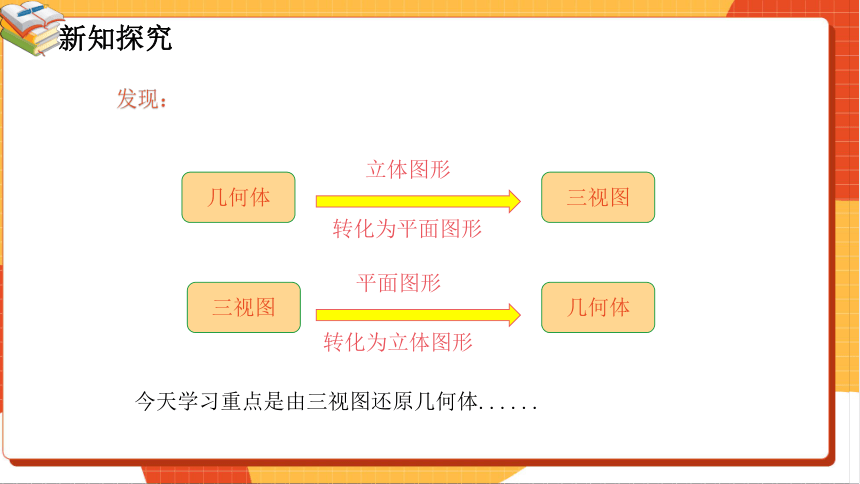

发现：
立体图形
平面图形
转化为立体图形
转化为平面图形
今天学习重点是由三视图还原几何体. . . . . .

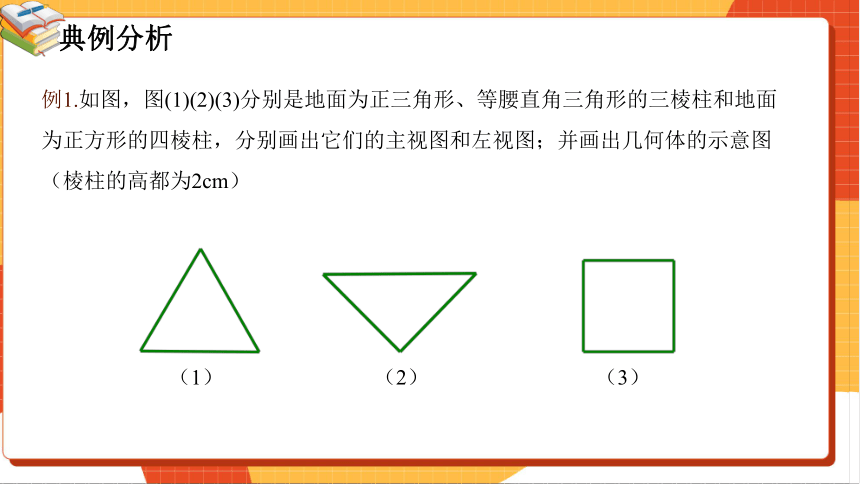

例1.如图，图(1)(2)(3)分别是地面为正三角形、等腰直角三角形的三棱柱和地面为正方形的四棱柱，分别画出它们的主视图和左视图；并画出几何体的示意图（棱柱的高都为2cm）
（1）
（2）
（3）

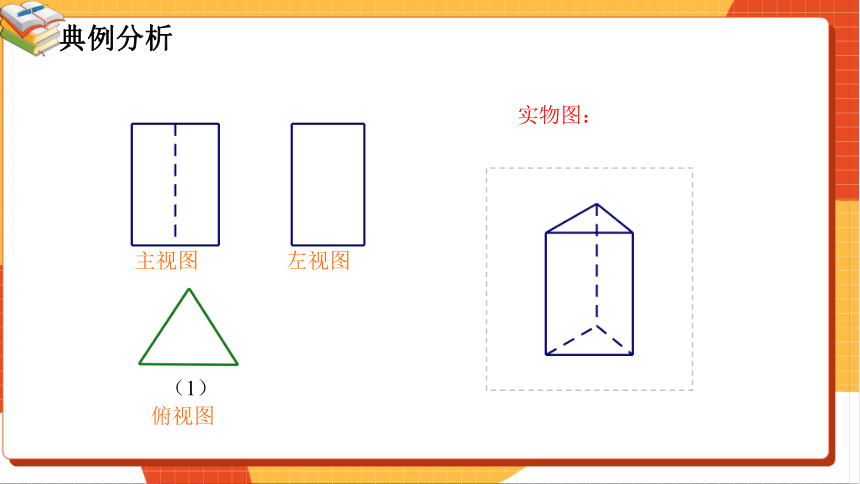

（1）
主视图
俯视图
左视图
实物图：
（2）
主视图
俯视图
左视图
实物图：
（3）
主视图
俯视图
左视图
实物图：
第3题图
1.如图所示的三视图对应的几何体是( )
B
A.&9& B.&10& C.&11& D.&12&
【解析】 A项的左视图是&13& ，C项的左视图是&14& ，D项的主视图是&15& ，都与题目给出的视图矛盾，故题图中三视图对应的几何体不是A，C，D项中的几何体.
2.请根据下面提供的三视图，画出几何图形.
主视图
左视图
俯视图
例2.有一个几何体的形状为直三棱柱，如图是它的主视图和左视图.
（1）请补画出它的俯视图，并标出相关数据；
分析：
由题意可知，它的俯视图是长为8，宽为3的矩形.
解（1）：
例2.有一个几何体的形状为直三棱柱，如图是它的主视图和左视图.
（2）根据图中所标的尺寸(cm)，计算这个几何体的全面积
分析：
此直三棱柱的全面积包括侧面3个矩形，地面两个全等的直角三角形.
侧面三个矩形的面积分别为：
8×3=24(cm )
6×3=18(cm )
10×3=30(cm )
两个底面直角三角形的面积为：
解：
∴这个几何体的全面积为：
24+18+30+48=120（cm )
1. 如图，是由一些棱长为1 cm的小正方体构成的立体图形的三视图，那么这个立体图形的体积是(　　)
A. 3 cm3 B. 14 cm3 C. 5 cm3 D. 7 cm3
A
2.要制作一个密封的铁盒，嘉嘉设计出了它的三种视图（单位： ），
如图，若只考虑面积因素，则要制作这个铁盒，
选择最合理的铁板面积为( )
C
A. B.
C. D.
3. 图②是图①中长方体的三视图，若用S表示面积且
，则 ＝(　　)
A. B.
C. D.
A
一、如何把组合体的三视图还原成几何体的实形：
1.把每个视图分解为基本图形（三角形，圆等）,
2.结合对应部分的三视图想象对应的基本几何体,
3.结合虚实线概括组合体.
二、常见计算题类型
1.求几何体的体积，
2.求几何体的表面积.
