北师版初中九下数学-第三章 圆 3.3垂径定理 课件(共34张PPT)

(共34张PPT)
第三章 圆 3.3
垂径定理
北师大版九年级下册数学课件
目录
目录
CONTENTS
CONTENTS
1-新知导入
2-探究新知
3-巩固练习
4-课堂小结
新知导入
第一部分
PART 01
your content is entered here, or by copying your text, select paste in this box and choose to retain only text. your content is typed here
问题:你知道赵州桥吗 它的主桥是圆弧形,它的跨度(弧所对的弦的长)为 37 m，拱高(弧的中点到弦的距离)为 7.23 m，你能求出赵州桥主桥拱的半径吗？
情境引入
·
O
A
B
D
P
C
问题：如图，AB 是⊙O 的一条弦，直径 CD⊥AB，垂足为 P.你能发现图中有哪些相等的线段和劣弧 为什么
线段: AP=BP
弧:
理由如下：
把圆沿着直径 CD 折叠时，CD 两侧的两个半圆重合，点 A 与点 B 重合，AP与 BP 重合， 和 , 与 重合．
垂径定理及其推论
·
O
A
B
D
C
P
已知：在☉O中，CD是直径，AB是弦，AB⊥CD，垂足为P. 求证：AP=BP， ，
证明：连接 OA、OB、CA、CB，则 OA=OB.
即 △AOB 是等腰三角形.
∵AB⊥CD，
∴AP=BP，
∠AOC=∠BOC.
从而 ∠AOD=∠BOD.
想一想： 能不能用所学过的知识证明你的结论？
探究新知
第二部分
PART 02
your content is entered here, or by copying your text, select paste in this box and choose to retain only text. your content is typed here
温馨提示：垂径定理是圆中一个重要的定理，三种语言要相互转化，形成整体，才能运用自如.
垂径定理
·
O
A
B
C
D
P
垂直于弦的直径平分这条弦，并且平分弦所对的弧.
∵ CD 是直径，CD⊥AB，(条件)
∴ AP=BP，
(结论)
归纳总结
推导格式：

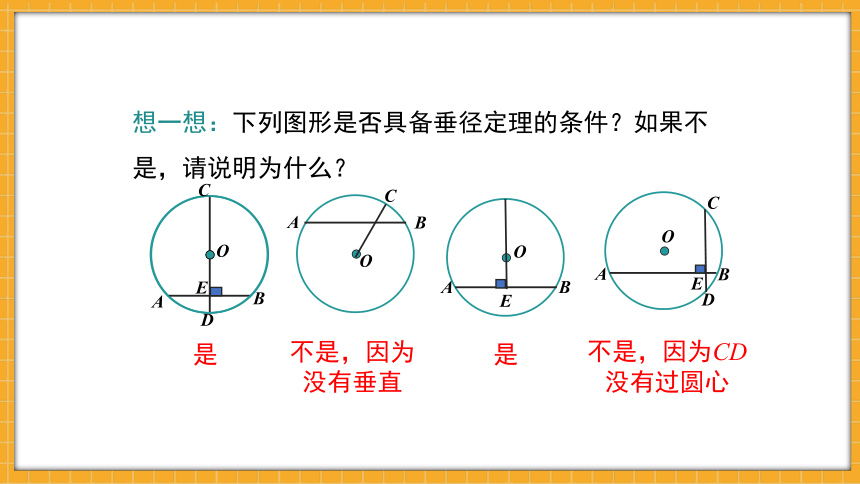

想一想：下列图形是否具备垂径定理的条件？如果不是，请说明为什么？
是
不是，因为没有垂直
是
不是，因为CD没有过圆心
A
B
O
E
A
B
D
C
O
E
A
B
O
C
D
E
O
A
B
C
垂径定理的几个基本图形：
A
B
O
C
D
E
A
B
O
E
D
A
B
O
C
归纳总结
A
B
O
D
C
如果把垂径定理（垂直于弦的直径平分弦，并且平分弦所对的两条弧）结论与题设交换一条，命题是真命题吗？
①过圆心；②垂直于弦； ③平分弦；
④平分弦所对的优弧； ⑤平分弦所对的劣弧.
上述五个条件中的任何两个条件都可以推出其他三个结论吗？
思考探索
D
O
A
B
E
C
举例证明其中一种组合方法
已知:
求证：
① CD是直径
② CD⊥AB，垂足为E
③ AE=BE
证明猜想
④
如图，AB是⊙O的一条弦，作直径CD，使AE=BE.
（1）CD⊥AB吗？为什么？
（2）
·
O
A
B
C
D
E
解：（1）连接AO，BO，则 AO=BO.
又∵AE=BE，
∴∠AEO=∠BEO=90°.
∴ CD⊥AB.
证明举例
∴△AOE≌△BOE（SSS）
（2）由垂径定理可得
与 相等吗？ 与 相等吗？
为什么？
思考：“不是直径”这个条件能去掉吗？
如果不能，请举出反例.
平分弦（不是直径）的直径垂直于弦，并且平分弦所对的弧.
垂径定理的推论
·
O
A
B
C
D
圆的两条直径是互相平分的.
归纳总结
特别说明：
垂径定理的本质是:
满足其中任两条，必定同时满足另三条
（1）一条直线过圆心
（2）这条直线垂直于弦
（3）这条直线平分不是直径的弦
（4）这条直线平分不是直径的弦所
对的优弧
（5）这条直线平分不是直径的弦所
对的劣弧
例1 如图，OE⊥AB 于 E，若 ⊙O 的半径为 10 cm，
OE=6 cm，则 AB= cm.
·
O
A
B
E
解析：连接OA，∵ OE⊥AB，
∴ AB = 2AE = 16 cm.
16
∴
cm.
典例精析
垂径定理及其推论的计算
例2 如图，⊙O 的弦AB＝8 cm ，直径 CE⊥AB 于D，DC＝2 cm，求半径 OC 的长.
·
O
A
B
E
C
D
解：连接 OA，∵ CE⊥AB于D，
∴
设 OC = x cm，则 OD= x-2，根据勾股定理，得
解得 x = 5.
即半径 OC 的长为 5 cm.
x2 = 42 + ( x - 2)2，
.
M
C
D
A
B
O
N
例3：已知：⊙O中弦 AB∥CD,
求证： ＝
证明：作直径MN⊥AB.
∵AB∥CD，∴MN⊥CD.
则
（垂直弦的直径平分弦所对的弧）
∴
巩固练习
第三部分
PART 03
your content is entered here, or by copying your text, select paste in this box and choose to retain only text. your content is typed here
试一试：根据所学新知，你能利用垂径定理求出引入中赵州桥主桥拱半径的问题吗
垂径定理的实际应用
A
B
O
C
D
解：如图，用 AB 表示主桥拱，设AB 所在圆的圆心为 O，半径为 R.
经过圆心 O 作弦 AB 的垂线 OC 垂足为 D，与弧 AB 交于点C，则D 是 AB 的中点，C 是弧 AB 的中点，CD 就是拱高.
∴AB=37 m，CD=7.23 m.
∴ AD= AB=18.5 m，OD = OC-CD = R - 7.23 .
解得R ≈ 27.3（m）.
即主桥拱半径约为 27.3 m.
R2 = 18.52 + ( R - 7.23 )2
∵
例4 如图，一条公路的转弯处是一段圆弧(即图中弧 CD，点 O 是弧 CD 的圆心)，其中 CD=600 m，E 为弧 CD 上的一点，且 OE⊥CD，垂足为 F，EF=90 m.求这段弯路的半径.
解:连接 OC.
● O
C
D
E
F
┗
设这段弯路的半径为 R m,则 OF=(R-90)m.
根据勾股定理，得
解得 R = 545.
∴这段弯路的半径约为 545 m.
如图 a、b，一弓形弦长为 　 cm，弓形所在的圆的半径为 7 cm，则弓形的高为＿＿＿____＿.
C
D
C
B
O
A
D
O
A
B
图 a
图 b
2 cm或12 cm
针对训练
在圆中有关弦长 a，半径 r， 弦心距 d（圆心到弦的距离），弓形高 h 的计算题，常常通过连半径或作弦心距构造直角三角形，利用垂径定理和勾股定理求解.
方法归纳
涉及垂径定理时辅助线的添加方法
弦 a，弦心距 d，弓形高 h，半径 r之间有以下关系：
弓形中重要数量关系
A
B
C
D
O
h
r
d
d+h=r
O
A
B
C
·
1. 已知 ⊙O 中，弦 AB = 8 cm，圆心到 AB 的距离为 3 cm，则此圆的半径为 cm.
5
2. ⊙O 的直径 AB = 20 cm， ∠BAC = 30°，则弦
AC = cm.
3. 如图，在⊙O中，AB、AC 为互相垂直且相等的两条弦，OD⊥AB于D，OE⊥AC 于E，求证四边形 ADOE 是正方形．
D
·
O
A
B
C
E
证明：
∴四边形 ADOE 为矩形，
又∵AC=AB，
∴ AE=AD.
∴四边形 ADOE 为正方形.
4. 已知：如图，在以 O 为圆心的两个同心圆中，大圆的弦AB交小圆于C，D 两点.你认为 AC 和 BD 有什么关系？为什么？
理由：过 O 作 OE⊥AB，垂足为 E，
则 AE＝BE，CE＝DE.
∴ AE－CE＝BE－DE
即 AC＝BD.
O
.
A
C
D
B
E
解：AC=BD
6.（分类讨论题）已知 ☉O 的半径为10 cm，弦MN∥EF,且 MN=12 cm，EF=16 cm，则弦 MN 和 EF 之间的距离为 .
14 cm或2 cm
5. 如图，在 △ABC 中，已知∠ACB=130°，∠BAC=20°，BC=2，以点 C 为圆心，CB 为半径的圆交AB 于点 D，则 BD 的长为______．
7. 如图，某窗户由矩形和弓形组成，已知弓形的跨度AB = 6 m，弓形的高 EF = 2 m，现设计安装玻璃，请帮工程师求出弧 AB 所在圆 O 的半径．
解：由题意得，AB= 6 m，OE⊥AB于F，
∴AF= AB= 3 m，
∵设 AB 所在圆 O 的半径为 r，且 EF= 2 m，
∴AO = r，OF = r - 2，
在 Rt△AOF 中，由勾股定理可知：AO 2 = AF 2 + OF 2，
即 r2 = 32 +（ r - 2 ）2 解得 r= m．
即AB所在圆O的半径为 m．
拓展提升：
如图，⊙O 的直径为10，弦 AB = 8 ,P 为 AB 上的一个动点，那么 OP 长的取值范围 .
3 cm≤OP≤5 cm
B
A
O
P
课堂小结
第四部分
PART 04
your content is entered here, or by copying your text, select paste in this box and choose to retain only text. your content is typed here
垂径定理
内容
推论
辅助线
一条直线满足:①过圆心;②垂直于弦; ③平分弦（不是直径）; ④平分弦所对的优弧;⑤平分弦所对的劣弧.满足其中两个条件就可以推出其它三个结论（“知二推三”）
垂直于弦的直径平分这条弦,
并且平分弦所对的弧.
两条辅助线：连半径，作弦心距
构造 Rt△ 利用勾股定理计算或建立方程.
基本图形及变式图形
圆心到弦的距离
第三章 圆 3.3
垂径定理
北师大版九年级下册数学课件
