流体压强与流速的关系
教学课件
人教版八年级下册物理
物理
是什么力使得硬币向上“跳过”障碍物?

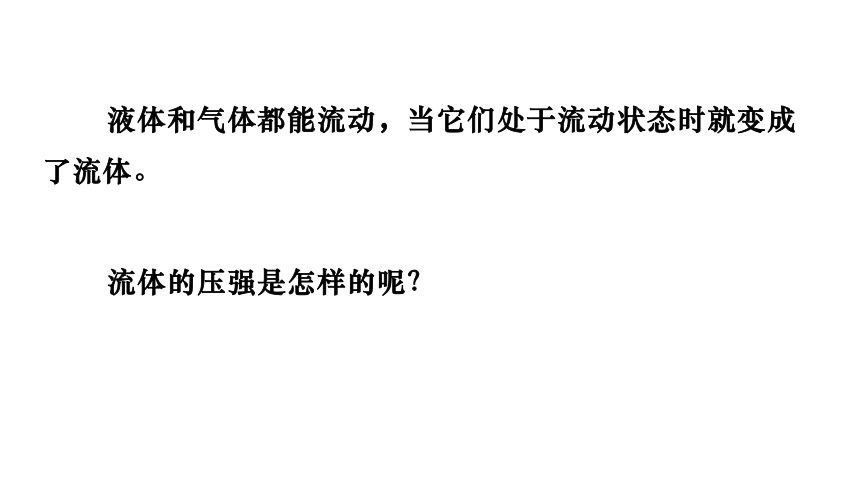

液体和气体都能流动,当它们处于流动状态时就变成了流体。
流体的压强是怎样的呢?
流体压强与流速的关系
5
实验猜想
1.流体的压强与流速无关
2.流速越大压强越大
3.流速越大压强越小

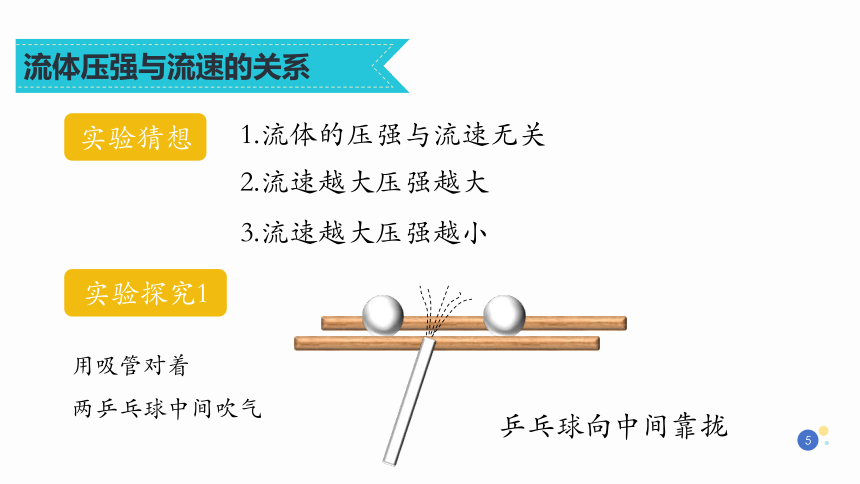

实验探究1
用吸管对着
两乒乓球中间吹气
乒乓球向中间靠拢
流体压强与流速的关系
6

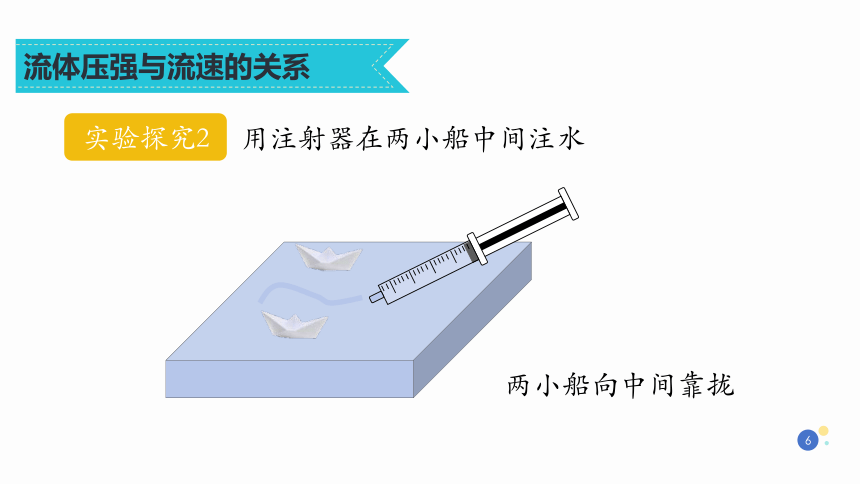

实验探究2
用注射器在两小船中间注水
两小船向中间靠拢

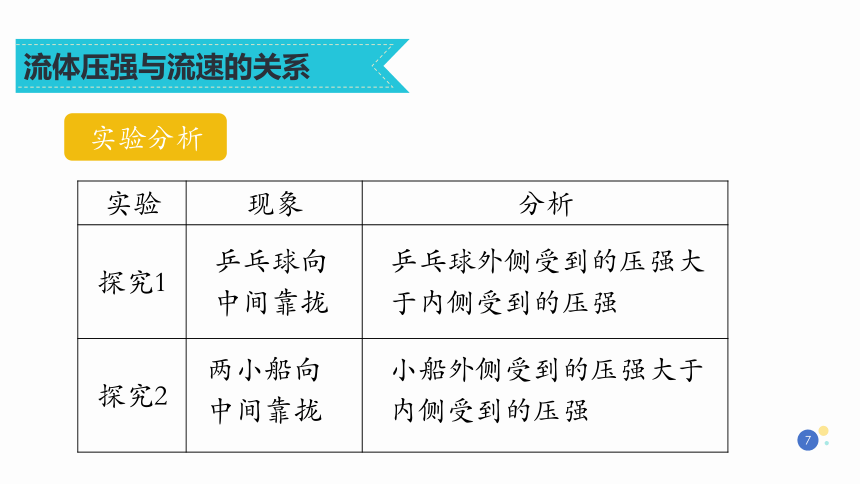

实验分析
流体压强与流速的关系
7
实验 现象 分析
探究1
探究2
乒乓球向中间靠拢
两小船向中间靠拢
乒乓球外侧受到的压强大于内侧受到的压强
小船外侧受到的压强大于内侧受到的压强
实验结论
流体压强与流速的关系
在气体和液体中,流速越大的位置压强越小,流速越小的位置压强越大.
8
在风雨交加的时候外出,
伞是向上刮还是向下刮?
上面流速大,压强小,向上刮.
飞机的升力
几十吨的飞机为什么能在空中飞行?
秘密就在于机翼
机翼剖面图
υ大
υ小
迎面吹来的风被机翼分成两部分,由于机翼横截面形状上下不对称,
在相同的时间里机翼上方气流通过的路程长,因而速度较大,对机翼向下
的压强较小;下方气流通过的路程较短,因而速度较小,对机翼向上的
压强较大。
飞机的升力:由于机翼的形状上凸下平,在空气中运动时,
通过机翼的上、下表面的空气流速不同而存在压强差,因而有
压力差,就产生了竖直向上的升力。
学以致用
1、相信大家都有过这样的经验:打伞的时候,一阵风吹来,我们得用力去抓住伞,有时候伞还会被吹翻过去。为什么?
顶风打伞时,由于顶风面是凸面,风速快,压强小,背风面风速慢,压强大,所以伞被风吹翻。
学以致用
2、诗人杜甫在《茅屋为秋风所破歌》中写道:“八月秋高风怒号,卷我屋上三重茅。”,分析其中包含的物理道理。
屋顶是凸起来的形状,当有风吹过时,屋顶上方空气的流速快,压强小,屋顶下方空气的流速慢,压强大,所以房顶有被风掀起的情况。
这是一只生活在欧洲的灰雁,灰雁是世界上体积最大的野鹅,正在空中飞行。
但此时的天气情况很恶劣,空气流动很大,且非常不稳定,它需要降低高度以摆脱这种不利的状况。请同学们帮它想想办法,它怎样才能迅速的降低高度呢?
情景分析 聪明的动物世界——灰雁巧胜大自然
身体已完全翻转过来,呈倒立飞行姿势
!
?
2. 你是否有这样的经历:撑一把雨伞行走在雨中, 一阵大风吹来,伞面可能被
“吸”, 严重变形,如图所示,。有关这一现象及其解释,正确的是( )
A.伞面被向下“吸” B.伞上方的空气流速大于下方
C.伞上方的空气流速等于下方 D.伞上方的空气流速小于下方
1. 如图是机翼的模型,当飞机飞行时,迎面吹来的风被机翼分成两部分,
在相同时间内,机翼上方气流通过的路程长,因而速度大,空气对机
翼向下的压强 ;下方气流通过的路程短,因而速度小,空气对机
翼向上的压强 ,因而产生了竖直向上的 。
3. 学习了“流体压强与流速的关系”后,为了
解决 “H”形地下通道中过道的通风问题,
同学们设计了如下几种方案。如图所示,
黑色部分为墙面凸出部分,“ ”为安装
在过道顶的换气扇,其中既有效又节能的是( )
5. 如图,平底茶壶的质量是300g,底面积为30cm2,内盛0.6kg的4℃的水,
放在面积为1m2的水平桌面中央。求:
(1)茶壶对桌面的压强; (2)水对茶壶底部的压力。
小
大
升力
B
C
(1)3000Pa
(2)3.6N
4. 在水平路面上,小汽车运动时与静止时相比较:运动时对地面的压力
静止时;运动时与地面的摩擦力 静止时(“大于”、“等于”或“小于”)
小于
大于
解:(1)F =G =mg =(0.3+0.6)kg×10N/kg=9N
(2)P水=ρ水gh =103kg/m3 ×10N/kg ×0.12m =1.2 ×103Pa
F水 =P水S =1.2 ×103Pa ×3 ×10-3m2 =3.6N
