流体压强与流速的关系
教学课件
人教版八年级下册物理
物理
向各个方向都有压强
气体和液体都具有流动性，统称为流体。
液体有压强
气体有压强
流体
思考：当液体和气体处于流动状态时其压强又会怎样？
硬币跳高比赛
在离桌边20—30cm的地方放一枚铝质硬币，在硬币前10cm左右放置一个高度约2cm的木块，在硬币后放置一本与硬币厚度相当的笔记本。在硬币上方沿着与桌面平行的方向用力吹一口气，看谁能使硬币跳过木块而且硬币跳得最高。想想是什么力使得硬币向上“跳”起来了？
实验中的硬币，上面只有空气与它接触。吹气时硬币向上“跳”，说明它上面空气向下的压力较小。硬币上下两面的面积相同，因此一定是下面空气向上的压强比较大。
由于吹气，硬币上面的流速变大了。
由此我们猜想：是不是气体的压强跟气体的流速有关系？
动手实验

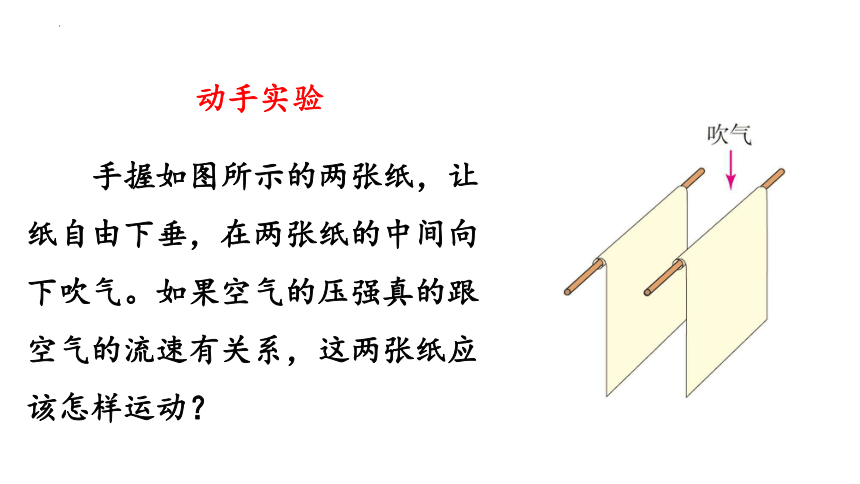

手握如图所示的两张纸，让纸自由下垂，在两张纸的中间向下吹气。如果空气的压强真的跟空气的流速有关系，这两张纸应该怎样运动？

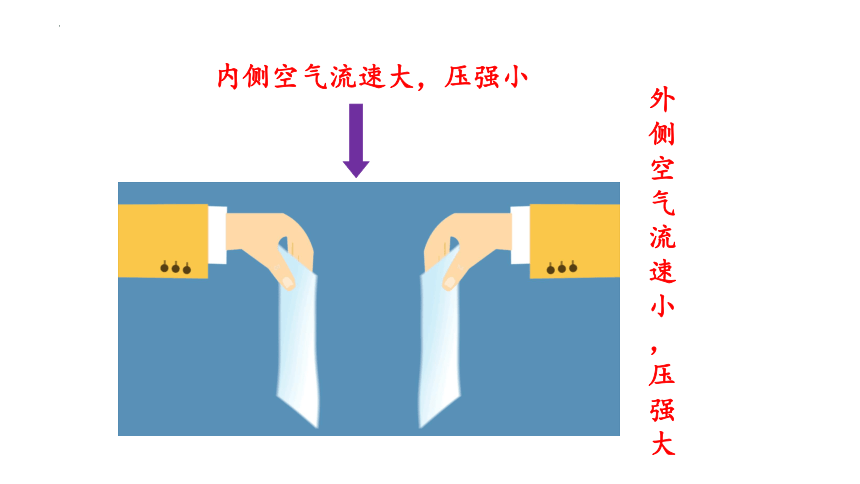

内侧空气流速大，压强小
外侧空气流速小，压强大
液体压强与流速的关系
A
B
C
D

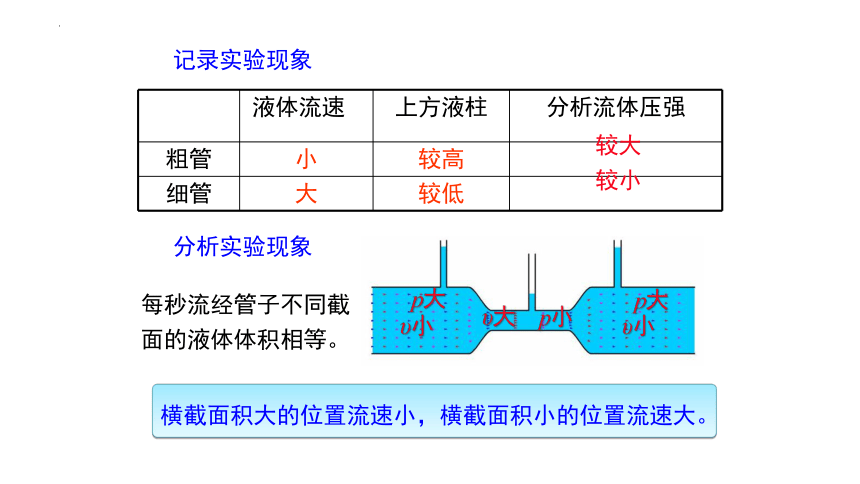

记录实验现象
液体流速 上方液柱 分析流体压强
粗管 小 较高
细管 大 较低
较大
较小
每秒流经管子不同截面的液体体积相等。
υ大
υ小
υ小
p大
p大
p小
分析实验现象
横截面积大的位置流速小，横截面积小的位置流速大。
实验分析
水流动时，水平管粗细不同，但流量是相同的，故三段水平管中水的流速是不同的，粗管中的水流速小，细管中的水流速大。水流动时，小竖管中水柱的高度不相同，根据液体的压强公式p=ρgh，也就是说各段水平管中水的压强不相同，粗管中水的压强大，细管中水的压强小。
实验结论
在液体中，流速较大的位置压强较小，流速较小的位置压强较大。
小结
在流体中，流速越大的位置压强越小，流速越小的位置压强越大。
思考：
几十吨重的飞机为什么能够腾空而起？你观察过飞机的机翼吗？它的横截面是什么形状的？
飞机上升的原因
机翼上、下表面的压强差是产生升力的原因。
动手做一个飞机模型
运用气体压强与流速的关系解释实验现象：
① 吹气时，气体是怎样流过物体的？
② 物体周围的气体压强有什么特点？
想一想
犬鼠的洞穴有两个出口，一个是平的，另一个则是隆起的土堆。这是为什么呢？
草原犬鼠的“空调”洞穴
隆起的位置空气流速大，压强小，洞内两侧出现压强差，空气在压力作用下发生流动。
想一想
火车站台上为何都有一条安全线？
当火车驶过时，火车附近空气流速大，压强小，人体外侧的空气流速小，压强大，形成压强差，会将人推向轨道。
想一想
航海规则规定两艘轮船不能近距离同向航行
同向行驶两船中间部分水流速大，压强小，两船就会在外侧压力下撞在一起。
气流偏导器有何作用？
想一想
