第九章 压强
第4节 流体压强与流速的关系

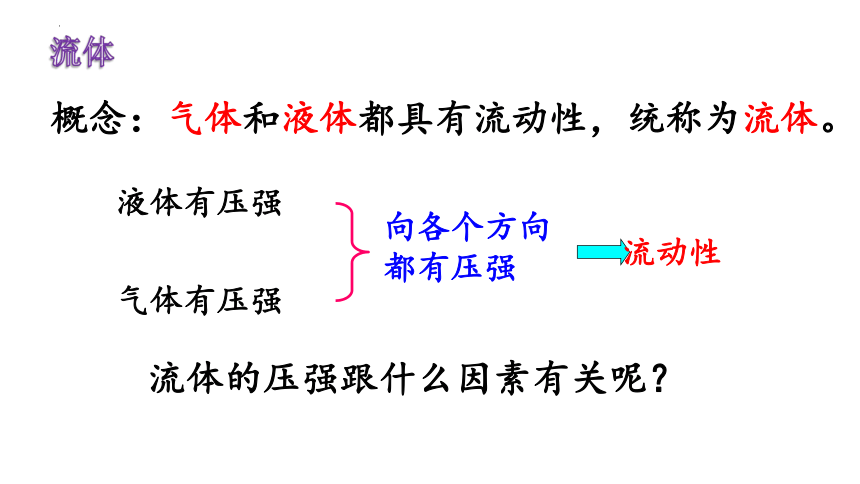

向各个方向都有压强
流动性
概念:气体和液体都具有流动性,统称为流体。
液体有压强
气体有压强
流体的压强跟什么因素有关呢?
流体

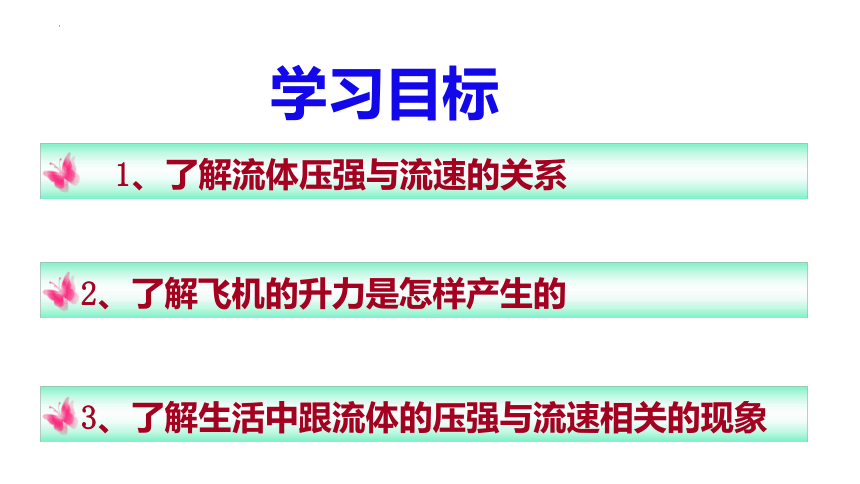

1、了解流体压强与流速的关系
学习目标
2、了解飞机的升力是怎样产生的
3、了解生活中跟流体的压强与流速相关的现象
1. 往硬币上方吹气改变了什么?
2. 硬币的上表面的气压有什么变化?
3. 形成什么方向的压强差?
思考
猜想
气体的压强与气体的流速有关系。
流体压强与流速的关系
流体:
具有流动性的液体和气体。
当在硬币上方沿着与桌面平行的
方向吹气时,硬币上方气体的流速大
于下方气体的流速。说明就是因为硬
币上、下气流速度大小不同而产生了
一个向上的力,把硬币“升”了起来。

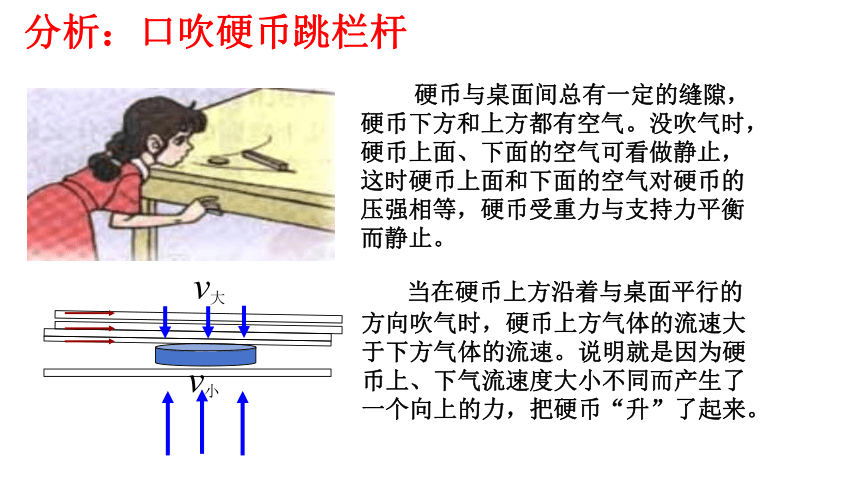

分析:口吹硬币跳栏杆
v大
v小
硬币与桌面间总有一定的缝隙,
硬币下方和上方都有空气。没吹气时,
硬币上面、下面的空气可看做静止,
这时硬币上面和下面的空气对硬币的
压强相等,硬币受重力与支持力平衡
而静止。
猜想:猜想:
气体压强与气流速度有关:气体的流速越大,压强越小。
演示:吹不下来的乒乓球
吹气
现象:
球被吸起不落下。
原因:
对着漏斗吹气,乒乓球上方
空气流动速度快,压强小;
乒乓球下方空气流动速度慢,压强大,小球被向上的压强差“吸”上去了。
向两纸中间吹气时,
两纸中间空气流速变大,
中间压强比两纸外侧压强小,
两纸外侧和中间的压力差
使两纸靠拢。
探究活动 :吹纸实验
外侧空气
流速小,
压强大
内侧空气流速大,压强小
如右图,手握两张纸让纸
自然下垂,如果在两张纸中
间向下吹气,你猜两张纸将
怎样运动?
试试看!
外侧空气
流速小,
压强大
——伯努利原理(效应)
流体中,流速大的位置压强小;
探究结论
流速小的位置压强大。
学以致用
1、为什么火车站和地铁站的站台上要画一条安全线?
火车站
地铁站
当火车或地铁进站时,会带动人和车之间的空气的流速加快,根据流体压强与流速的关系可知,人外侧空气流速慢压强大,而内侧流速快压强小,会产生一个向内侧的压强差,将人推向火车,易出现危险。
流体压强与流速的关系
学以致用
2、平行向前行驶的两艘船当距离较近时为什么会相撞?
当两艘船平行向前行驶的时候,在这两艘船中间的水的流速比外侧的水的流速快,所以外侧水的压强大于内侧水的压强,使两船互相靠近相撞。
学以致用
3、分析喷雾器的工作原理是什么?
小孔处空气流速快,压强小,容器里液面上方的空气压强大,液体就沿着细管上升,从管口流出后,受气流的冲击,被喷成雾状。
喷雾器
13
C919
中国自行研制的大飞机C919最大起飞总质量达72500kg.
是什么将这么庞大的飞机“托上”蓝天的呢?
小资讯
飞机的升力
14
机翼截面
上表面弯曲
下表面比较平
飞机前进时,与周围空气发生相对运动,
机翼上方气流速度较大,对机翼上表面压强较小;
机翼下方气流速度较小,对机翼下表面压强较大;
上下表面有压强差,因而有压力差,也就是升力.
特点
为什么人不能站在安全线以内?
为什么人不能站在安全线以内?
V
空气流速快
空气流速慢
空气压强大
空气压强小
解释现象
为什么航海规则规定两艘船不能近距离同向航行!
两船近距离同向平行行驶,海水相对于船体向后流动,流经两船之间的水流速度大,压强小,两侧较大的水压将两船推向中间,使船相撞。
本节小结
1、流体压强与流速的关系:
流速越大,压强越小;流速越小,压强越大
3、飞机的升力
机翼上方气体的流速较大,对机翼上表面的压强较小;下方气流的速度较小,对机翼下表面的压强较大。机翼上、下表面存在压强差,从而产生升力。
物理学中把具有流动性的液体和气体统称为流体。
