第十九章
第2节 家庭电路中电流过大的原因
1．理解家庭电路中总电流随家用电器功率的增大而增大
2．培养学生运用物理知识解决实际问题的能力
3．对保险丝作用的理解
学习目标
观察思考
结合生活经验，家庭中哪些情况会导致电路中的电流过大，会使保险丝烧断呢（或空气开关“跳闸”）？

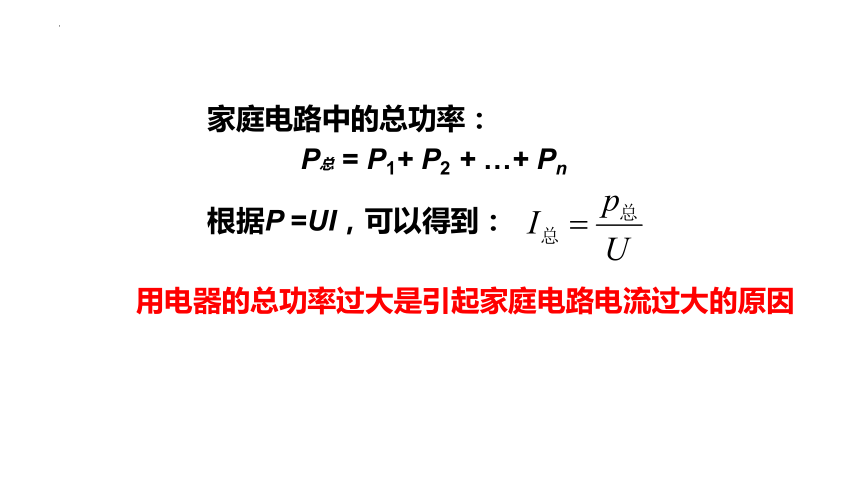

　　家庭电路中的总功率：
P总 = P1+ P2 + …+ Pn
　　根据P =UI，可以得到：
　　
用电器的总功率过大是引起家庭电路电流过大的原因
A
.
.
.
.
实验电路图
思 考
1.实验中观察什 么？记录什么？
2.实验应怎样操作？
A
.
.
.
.
1.逐一闭合开关,改变接入电路中的用电器的个数（即改变用电器的总功率）
2.观察电流表的示数，记录在下列表格中
实验步骤
接入灯泡的个数 电流表的示数
演示实验
贴心小卡片
导线AB允许通过的最大电流是6A
　 L1：12V 10W
　L2：12V 50W
　L3：12V 50W
注意：观察电流表的示数和导线AB的变化
.
.
.
.
A
A
B
～
L1
L2
L3
S
S1
S2
S3
如果很多用电器同时使用，它们的总功率会相当可观，电路中的总电流也会超过安全值。容易引起线路故障，甚至发生火灾。
用电器的总功率过大是家庭电路中电流过大的原因之一。
演示实验
接电源
短路
实验电路
根据
短路是家庭电路中电流过大的另一个原因
1. 改装电路时不小心
使火线和零线接通
2. 电线绝缘皮被刮破或烤焦
3. 电线和用电器使用年限过
长绝缘皮破损或老化
5.火线和零线直接或间接连通
4. 灯座、插座的两个接线柱 接线不好
短路原因小清单
思考：如何防止家庭电路中电流过大呢？
可采取哪些措施？
（1）如果家中要添加新的家电，应该先计算一下总功率
（2）同时使用的用电器不要太多
（3）大功率的用电器分开使用
（1）改装电路要请教专业人士
（2）要检查用电器绝缘皮是否完好
（3)要防止用电器进水
防止总功率过大：
防止短路：
保险丝的作用
保险丝的作用
小明家的保险丝断了，为了解决这一问题，聪明的小明很快又换了一根，可是刚换上保险丝又断了，于是小明干脆换上了一根铜丝，请问小明这样做可以吗？
换成铜丝可行吗？
如图所示，A、B两个接线柱间是一段保险丝，C、D两个接线柱间是一段铜丝，移动变阻器的滑片，观察两段金属丝的变化。
当电流逐渐增大时，______熔断，而______不熔断，这说明______（填“能”或“不能”）用铜丝替代保险丝。
保险丝
铜丝
不能
由电阻较大、熔点较低的铅锑合金制成。
利用电流的热效应。电流过大时温度升高而熔断，切断电路，起到保护作用
保险丝的特点
材料
原理
注意
更换保险丝要注意观察额定电流，要让保险丝的额定电流稍大于或等于电路额定电流
回顾问题：小明为什么不能用铜丝换保险丝？
保险丝和保险管
不能用铁丝或铜丝作保险丝！
新建楼房的供电线路一般采用空气开关装置，以代替闸刀开关和保险丝，使用也更加便捷。
空气开关
空气开关
住宅配电箱
新建楼房的供电线路一般采用空气开关装置，以代替闸刀开关和保险丝。当电路中的电流过大时，空气开关自动断开，切断电路，俗称跳闸。
家庭电路中电流过大的原因
家庭电路中电流过大的原因
短路
保险丝
课堂小结
要使保险丝的额定电流等于或稍大于最大工作电流
电阻比较大、熔点较低的铅锑合金制成
空气开关
用电器的总功率过大
禁止用铜丝、铁丝等代替保险丝
练一练
B
1．家庭电路中，下列四种情况会造成保险丝熔断的原因是(　　)
A．家庭电路中某处电路断路了
B．用电器的总功率过大
C．不小心把两个用电器串联了
D．电路中某个用电器接触不良
A
2．自动空气开关在家庭电路中的主要作用是(　　)
A．电路发生短路时自动切断电路 B．保证电路的电压不变
C．保证电路的电阻不变 D．保证电路的电流不变
3．对保险丝下列说法正确的是(　　)
A．没有保险丝可用铁丝代替
B．保险丝一般是并联安装在电路中
C．当电路中发生短路时，保险丝立即熔断切断电路
D．保险丝越粗熔断电流越大，故保险丝应选择更粗的
C
课堂小结
第2节　家庭电路中电流过大的原因
(一)电功率和电路中电流的关系
接入电路的用电器总功率越大，电路中的总电流越大
(二)短路对家庭电路的影响
(三)保险丝
材料：铅锑合金
特点：电阻大、熔点低
额定电流：不同粗细的保险丝具有不同的额定电流
　　
练一练
4．炎炎夏日即将来临，明明家新购置了一台1 kW的空调。已知他家原有
用电器的总功率是5 600 W，电能表上标有“220 V　10(40)A”的字样。
请你通过计算说明：
(1)使用这台空调时，通过它的电流是多少？
(2)从电能表使用的角度考虑，明明家的电路是否允许安装这样一台空调？
解：(1)由题意可知，空调的功率P1＝1 kW，家庭电路的电压U＝220 V。
根据电功率和电流、电压的关系式P＝UI 可得通过这台空调的电流I1＝4.5 A。
(2)增加这台空调后，明明家的用电器总功率变为6 600 W。I2=30A＜40A，所以，从电能表使用的角度考虑，可以安全安装这样一台空调。
