第3节 安全用电
电是一把双刃剑
家庭用电是生活中常见的现象，但是电路安全同样需要引起我们足够重视与警惕，因此安全用电显得尤为重要。

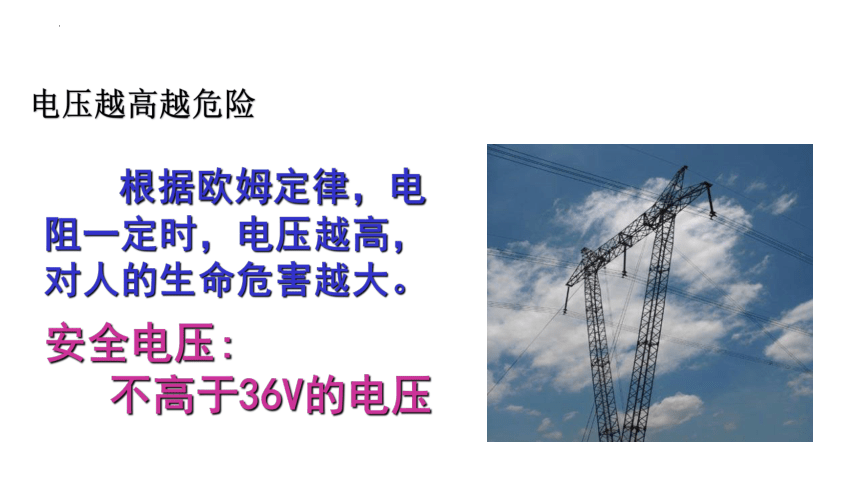

安全电压:
不高于36V的电压
根据欧姆定律，电阻一定时，电压越高，对人的生命危害越大。

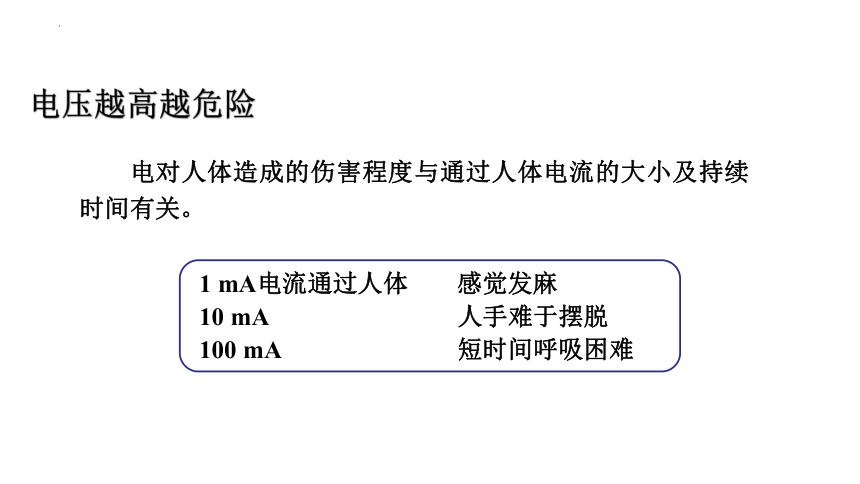

电压越高越危险
　　电对人体造成的伤害程度与通过人体电流的大小及持续时间有关。
1 mA电流通过人体 感觉发麻
10 mA 人手难于摆脱
100 mA 短时间呼吸困难
电压越高越危险

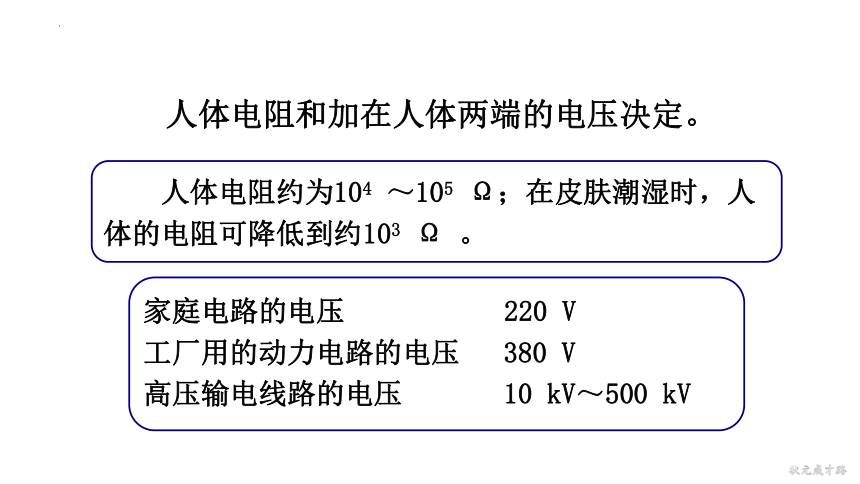

　　人体电阻约为104 ～105 Ω；在皮肤潮湿时，人体的电阻可降低到约103 Ω 。
家庭电路的电压 220 V
工厂用的动力电路的电压 380 V
高压输电线路的电压 10 kV～500 kV
人体电阻和加在人体两端的电压决定。

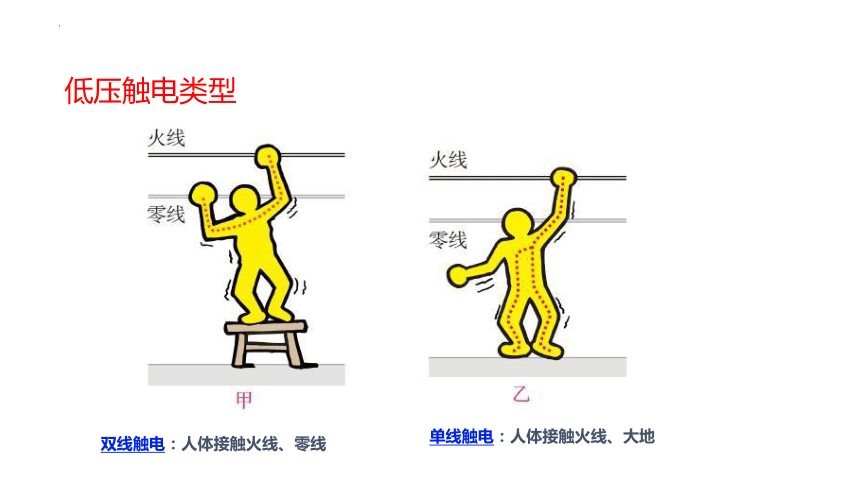

低压触电类型
双线触电：人体接触火线、零线
单线触电：人体接触火线、大地

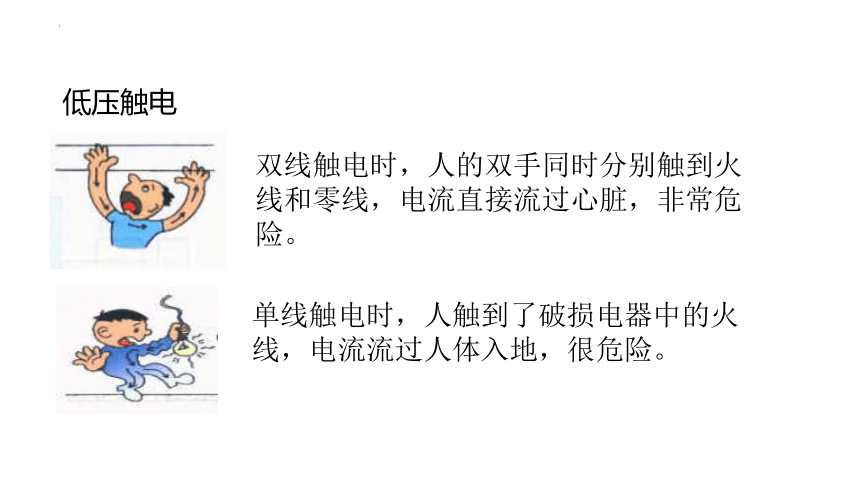

低压触电
双线触电时，人的双手同时分别触到火线和零线，电流直接流过心脏，非常危险。
单线触电时，人触到了破损电器中的火线，电流流过人体入地，很危险。
注意
家用电器或线路着火，要先切断电源，再用干粉或灭火器灭火。切不可直接泼水灭火，否则人会触电或电器会爆炸伤人。
没有安全措施的插座安装过低，小孩玩耍时将手指塞进插座，造成触电事故。
家庭用电引起的触电事故，都是由于跟地面不绝缘的人体直接或间接地触摸到火线造成的。
想想议议
除了图示的几种情况外，还有哪些情况可能引起触电？
几种容易引起触电的情况
安全用电原则
家庭电路防范触电事故的措施：
家庭电路要安装空气开关（或保险丝）、漏电保护器等保险装置；
1
安全用电原则
家庭电路防范触电事故的措施：
开关必须接在火线上；
2
火线
零线
家庭电路防范触电事故的措施：
有金属外壳的电器，外壳要接地。
3
安全用电原则
无接地线
有接地线
家庭电路防范触电事故的措施：
安全用电原则
不接触低压带电体，不靠近高压带电体；
更换灯泡、搬动电器前应断开电源开关；
不弄湿用电器，不损坏绝缘层；
保险装置、插座、导线、家用电器等达到使用寿命应及时更换。
注意防雷
注意防雷:雷雨天气减少外出；打雷时候不接电话；不要在树下避雷。你还能知道哪些避雷防雷的妙招呢？
提高训练
2.图中哪些做法能确保安全用电？（ ）
A B C D
C
1、下列说法不正确的是，（ ）
A、在雷雨天，不要到大树下避雨
B、不要用湿布擦亮着的电灯
C、移动电器时，应先使它脱离电源
D、因输电线路短路引发火灾时，应立即泼水灭火
D
A．在家庭电路中，同时工作的用电器越多，总电阻越大
B．家庭电路中总电流过大，是由于电路中用电器的实际功率过大引起的
C．家庭电路中不安装保险丝，发生短路时，会因为通过用电器的电流过大而烧毁用电器
D．电炉子工作时，电炉丝很热，而连接电炉子的导线并不太热，是因为导线的电阻较小
3、关于家庭电路，下列说法中正确的是（ ）
D
如何避免家庭电路触电
1.开关要接在火线上。
2.安装螺口灯头时，火线接中间铜片、零线接螺旋。
3.室内电线不要与其它金属导体接触，不在电线上晾衣物、挂物品。电线有老化与破损时，要及时修复。
4.电器该接地的地方一定要按要求接地。
5.不用湿手扳开关、换灯泡，插、拔插头。
6.不站在潮湿的桌椅上接触火线。
7.接触电线前，先把总电闸打开，在不得不带电操作 时，要注意与地绝缘，先用测电笔检测接触处是否与火线连通，并尽可能单手操作。
课堂小结
第3节　安全用电
(一)电压越高越危险
1．由欧姆定律可知，电压越高，电流就会越大，对
人体的危害就越大
2．不高于36 V的电压才是安全的
(二)常见的触电事故
(三)安全用电原则
(四)注意防雷
1．应用避雷针
2．生活中的一些其他措施
