3
安全用电
人教版九年级全一册第十九章

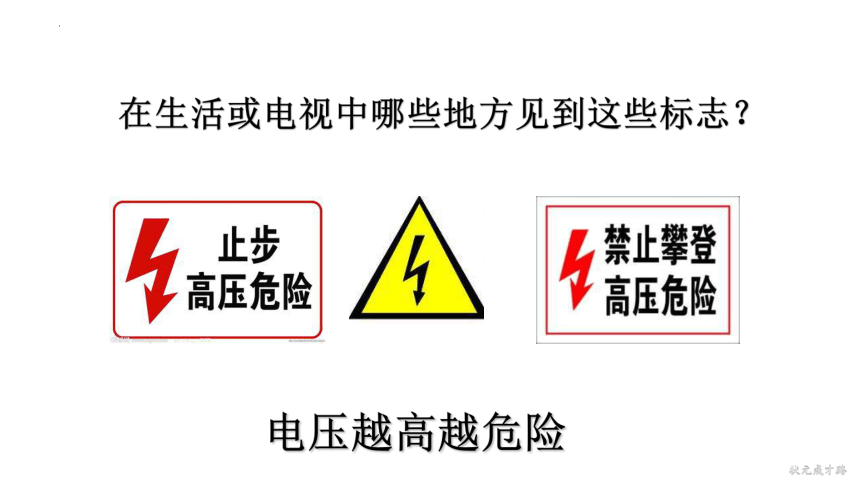

电压越高越危险
在生活或电视中哪些地方见到这些标志？

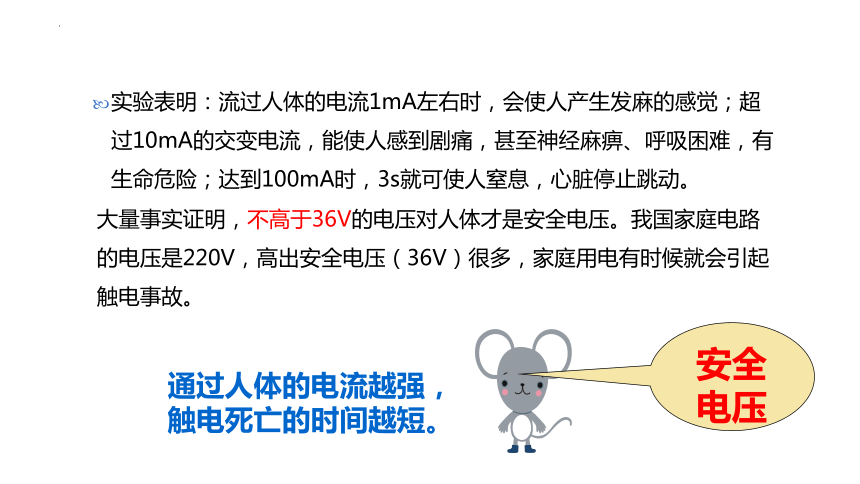

实验表明：流过人体的电流1mA左右时，会使人产生发麻的感觉；超过10mA的交变电流，能使人感到剧痛，甚至神经麻痹、呼吸困难，有生命危险；达到100mA时，3s就可使人窒息，心脏停止跳动。
大量事实证明，不高于36V的电压对人体才是安全电压。我国家庭电路的电压是220V，高出安全电压（36V）很多，家庭用电有时候就会引起触电事故。
通过人体的电流越强，
触电死亡的时间越短。
安全电压

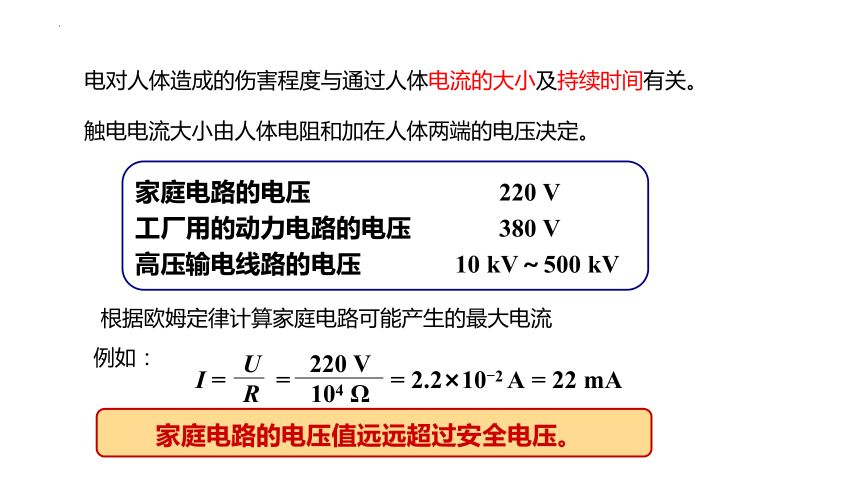

电对人体造成的伤害程度与通过人体电流的大小及持续时间有关。
触电电流大小由人体电阻和加在人体两端的电压决定。
家庭电路的电压 220 V
工厂用的动力电路的电压 380 V
高压输电线路的电压 10 kV～500 kV
　　根据欧姆定律计算家庭电路可能产生的最大电流
　　例如：
I =　　= 　　　 = 2.2×10-2 A = 22 mA
U
R
220 V
104 Ω
　　家庭电路的电压值远远超过安全电压。

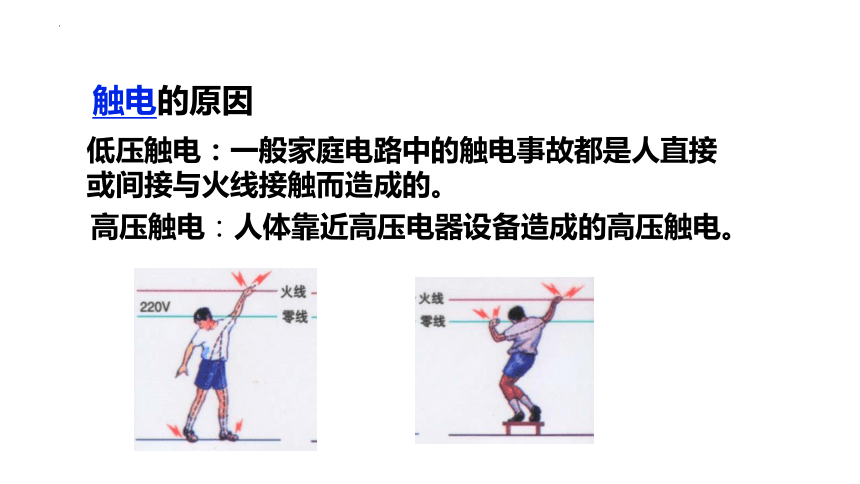

一、触电的原因
低压触电：一般家庭电路中的触电事故都是人直接或间接与火线接触而造成的。
高压触电：人体靠近高压电器设备造成的高压触电。
高压触电类型
电弧触电：因为高压的存在，作用于空气中，将空气击穿使空气带电，如果人靠近就有可能触电身亡；因为高压击穿空气时形成一道类似电弧的光弧，所以又叫高压电弧触电
跨步电压触电：在高压线接触的地面附近，产生了环形的电场。人踩到不同两点电压时引起的触电

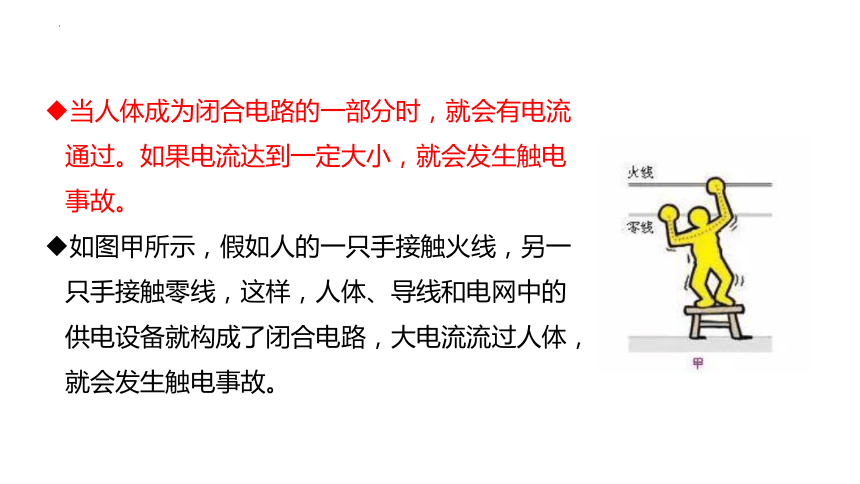

当人体成为闭合电路的一部分时，就会有电流通过。如果电流达到一定大小，就会发生触电事故。
如图甲所示，假如人的一只手接触火线，另一只手接触零线，这样，人体、导线和电网中的供电设备就构成了闭合电路，大电流流过人体，就会发生触电事故。
如图乙所示，假如人的一只手接触火线，另一只手虽然没有接触零线，但是由于站在地上，导线、人体、大地和电网中的供电设备同样构成了闭合电路，电流同样会流过人体，发生触电事故。
高压输电线路的电压高达几万伏甚至几十万伏，即使不接触也会有危险。高压带电体会在周围形成强大的电场，当人靠得很近时，容易产生电弧触电（见右图）。
如果高压输电线掉落在地上，当人经过这个区域时，两脚之间存在相当高的电压，称作“跨步电压”。这时电流从一条腿流入，另一条腿流出，同样会发生触电事故（见右图）。
在发生触电事故现场，千万不要用手去拉触电的同伴，而是要立即切断电源。切断电源后，必要时应该对触电者进行急救，同时尽快通知医务人员抢救。
安全用电原则
不接触低压带电体，不靠近高压带电体；
更换灯泡、搬动电器前应断开电源开关；
不弄湿用电器，不损坏绝缘层；
保险装置、插座、导线、家用电器等达到使用寿命及时更换。
火灾的电话及急救
家庭电路安全事关每个人的生命财产安全，如果由于出现火灾事故，要拨打 ，简易防护，善用通道，莫入电梯。
温馨提示
雷电是大气中一种剧烈的放电现象
注意防雷

在雷雨天气，你在家里看电视，大人会要求你把电视关掉，特别是有室外天线的电视机，还特意要提醒你将室外天线拔掉，这是为什么呢？
现代建筑上的避雷针
高压输电铁塔上的防雷导线
1.应该留在室内，关好门窗。
2.减少使用电话和手提电话。
3.切勿游泳或从事水上运动。
4.不要站在山顶及空旷场地。
5.应远离高大树木和桅杆等，
在空旷场地不宜打伞。
在生活中如何防雷？
练一练
AC
1．(多选)当你接触到下面所述的电压时，可能造成触电事故的是(　　)
A．家庭照明线路的电压
B．10节干电池串联后的电压
C．建筑工地使用的电动机线路的电压
D．汽车所用的蓄电池的电压
D
2． 有几位同学讨论关于安全用电的问题时，发表了以下几种见解，不正确的是(　　)
A．经验证明，不高于36 V的电压才是安全电压
B．下雨天，不能用手触摸电线杆的拉线
C．日常生活中，不要靠近高压输电线路
D．空气潮湿时，换灯泡时不用切断电源
　　
练一练
3．如图所示是一只小鸟落在11万伏的高压输电线上，虽
然通电的高压线是裸露的电线，但小鸟仍安然无恙，这是因为(　　)
A．鸟有耐高压的天性
B．鸟爪是干燥的，鸟的身体不导电
C．鸟两爪间的电压几乎为零
D．鸟体电阻极大所以无电流通过小鸟
C
