20.2电生磁 同步练
2024--2025学年初中物理人教版九年级全一册
一、单选题
1．科学需要实验探究。如图，在静止指向南北方向的小磁针上方平行地放一根直导线。闭合开关，原来静止的小磁针发生转动，原来静止的直导线仍然未动。下列分析正确的是（　　）
A．小磁针发生转动，说明通电直导线周围存在磁场
B．小磁针发生转动，说明通电直导线周围存在磁感线
C．直导线仍然未动，此时偏转的小磁针对直导线没有力的作用
D．改变电池正负极，原来静止的小磁针发生转动方向不变
2．图甲是磁悬浮台灯，灯泡内部装有磁体和半导体芯片，灯座内有如图乙所示电磁铁。灯座通电后，灯泡会悬浮在灯座上方，半导体芯片发光。下列说法正确的是（　　）
A．发光的半导体芯片电阻为零
B．灯泡悬浮是利用同名磁极相互排斥的原理
C．通电后电磁铁具有磁性说明磁能生电
D．通电后电磁铁的下端为S极
3．如图所示，闭合电磁铁开关S，条形磁铁静止在水平桌面上。下列判断正确的是（　　）
A．条形磁铁受到电磁铁对其向左的作用力
B．条形磁铁受到桌面对其向左的摩擦力
C．将滑动变阻器的滑片向右移动，条形磁铁受到的摩擦力不变
D．若只改变电源的正负极，条形磁铁受到的摩擦力变大

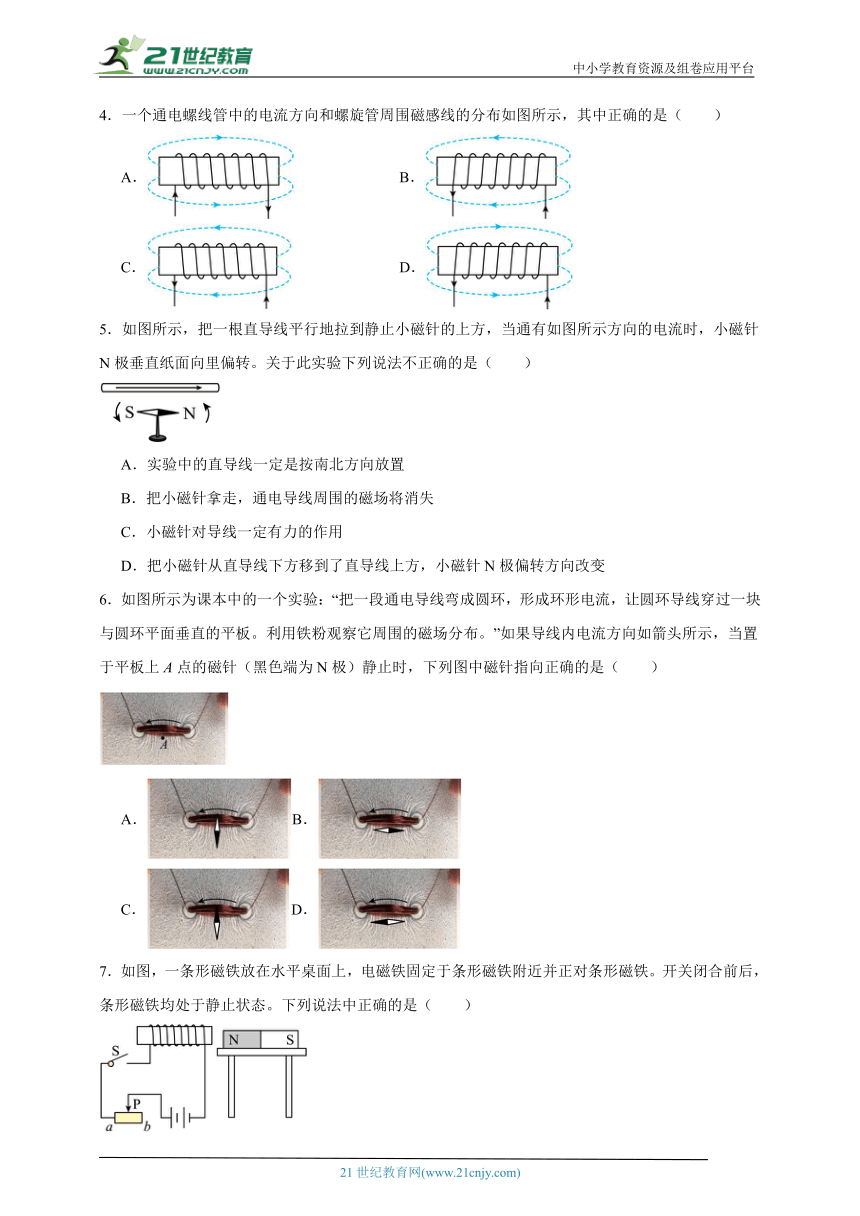

4．一个通电螺线管中的电流方向和螺旋管周围磁感线的分布如图所示，其中正确的是（　　）
A． B．
C． D．
5．如图所示，把一根直导线平行地拉到静止小磁针的上方，当通有如图所示方向的电流时，小磁针N极垂直纸面向里偏转。关于此实验下列说法不正确的是（　　）
A．实验中的直导线一定是按南北方向放置
B．把小磁针拿走，通电导线周围的磁场将消失
C．小磁针对导线一定有力的作用
D．把小磁针从直导线下方移到了直导线上方，小磁针N极偏转方向改变
6．如图所示为课本中的一个实验：“把一段通电导线弯成圆环，形成环形电流，让圆环导线穿过一块与圆环平面垂直的平板。利用铁粉观察它周围的磁场分布。”如果导线内电流方向如箭头所示，当置于平板上A点的磁针（黑色端为N极）静止时，下列图中磁针指向正确的是（　　）
A．B．
C．D．
7．如图，一条形磁铁放在水平桌面上，电磁铁固定于条形磁铁附近并正对条形磁铁。开关闭合前后，条形磁铁均处于静止状态。下列说法中正确的是（　　）
A．闭合开关前，条形磁铁受到桌面向左的摩擦力
B．闭合开关后，电磁铁的左端为N极，右端为S极
C．闭合开关后，条形磁铁受到桌面向右的摩擦力
D．闭合开关后，滑片由b向a移动过程中，条形磁铁受到的摩擦力变大

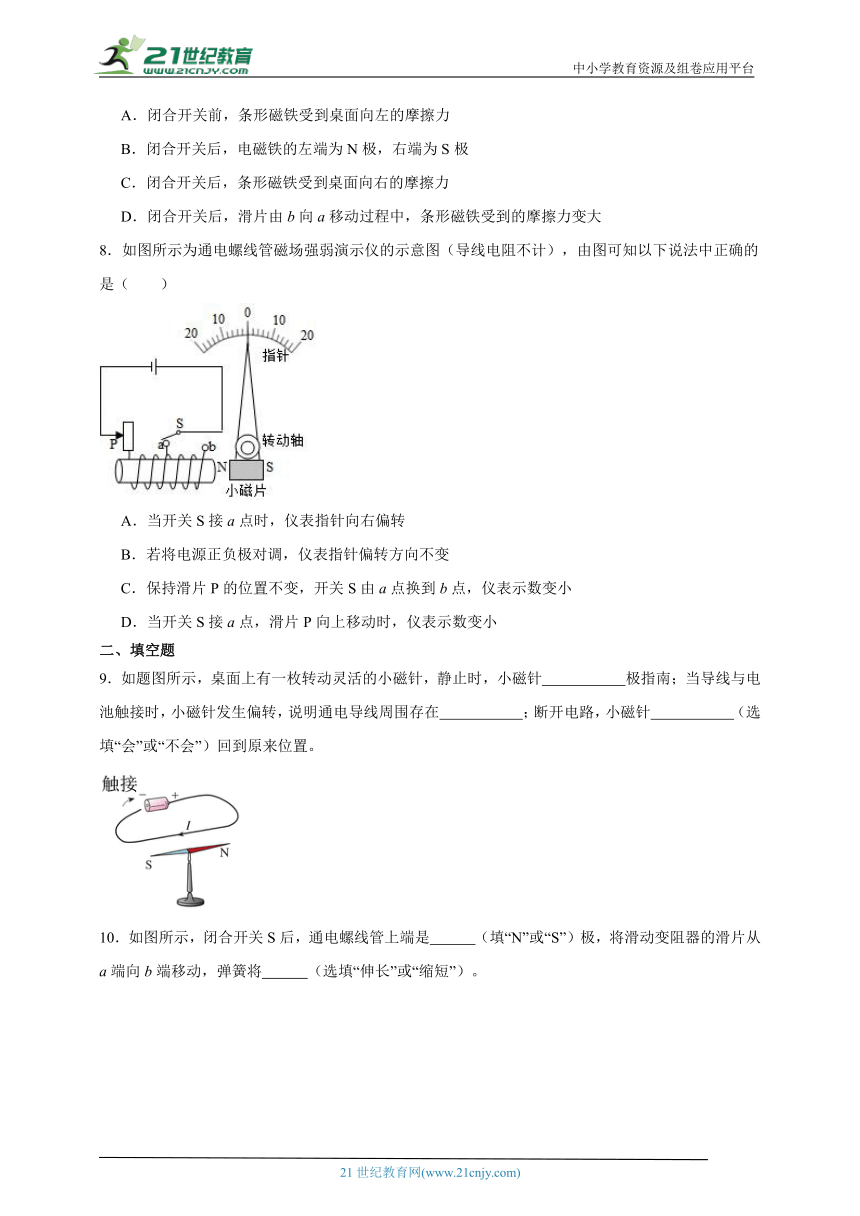

8．如图所示为通电螺线管磁场强弱演示仪的示意图（导线电阻不计），由图可知以下说法中正确的是（　　）
A．当开关S接a点时，仪表指针向右偏转
B．若将电源正负极对调，仪表指针偏转方向不变
C．保持滑片P的位置不变，开关S由a点换到b点，仪表示数变小
D．当开关S接a点，滑片P向上移动时，仪表示数变小
二、填空题
9．如题图所示，桌面上有一枚转动灵活的小磁针，静止时，小磁针 极指南；当导线与电池触接时，小磁针发生偏转，说明通电导线周围存在 ；断开电路，小磁针 （选填“会”或“不会”）回到原来位置。

10．如图所示，闭合开关S后，通电螺线管上端是 （填“N”或“S”）极，将滑动变阻器的滑片从a端向b端移动，弹簧将 （选填“伸长”或“缩短”）。
三、作图题

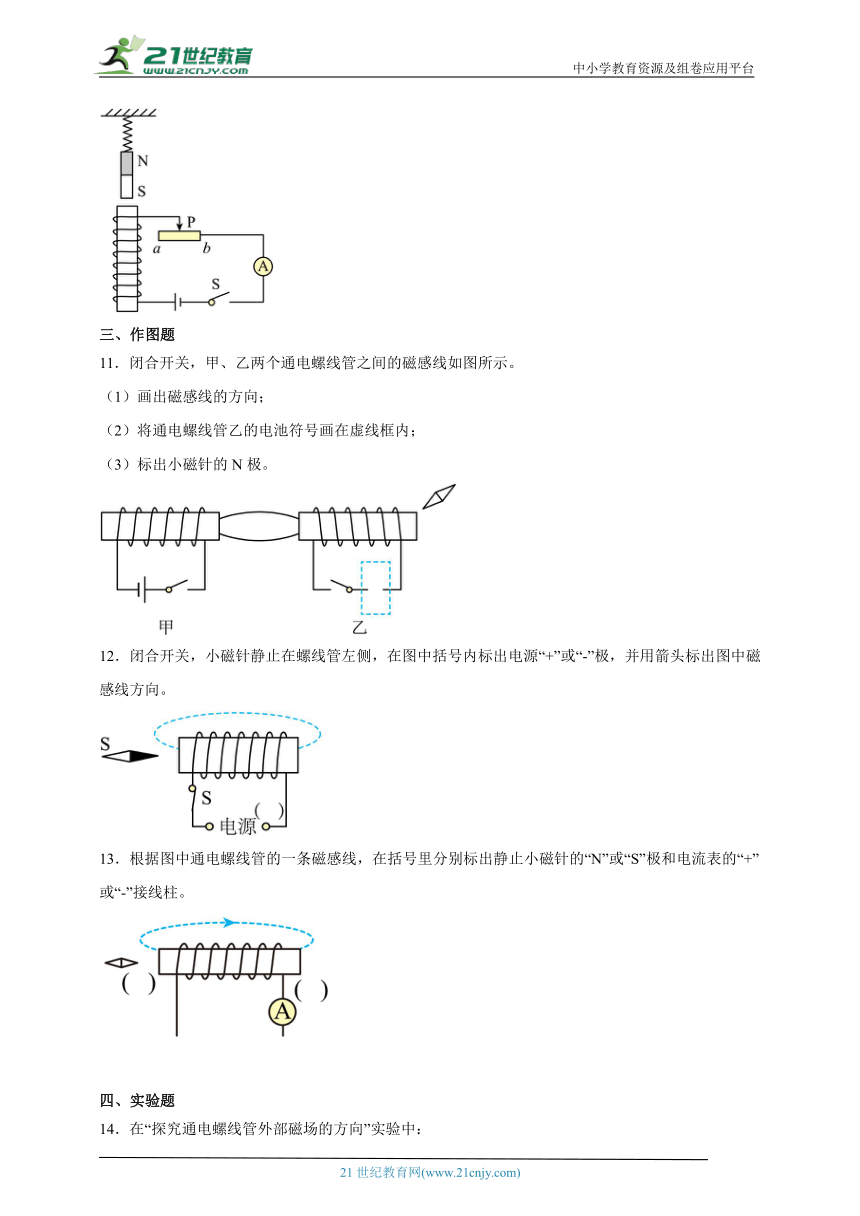

11．闭合开关，甲、乙两个通电螺线管之间的磁感线如图所示。
（1）画出磁感线的方向；
（2）将通电螺线管乙的电池符号画在虚线框内；
（3）标出小磁针的N极。
12．闭合开关，小磁针静止在螺线管左侧，在图中括号内标出电源“+”或“-”极，并用箭头标出图中磁感线方向。
13．根据图中通电螺线管的一条磁感线，在括号里分别标出静止小磁针的“N”或“S”极和电流表的“+”或“-”接线柱。
四、实验题

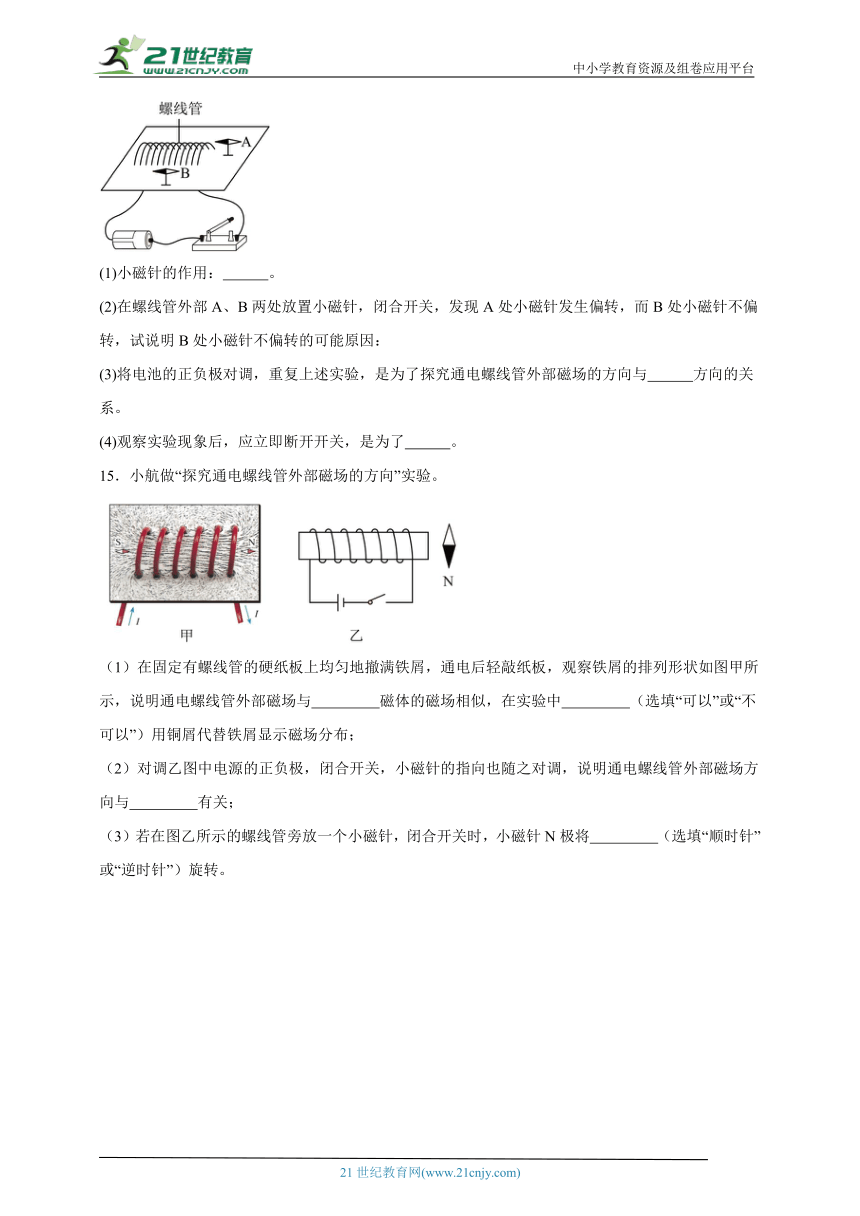

14．在“探究通电螺线管外部磁场的方向”实验中：
(1)小磁针的作用： 。
(2)在螺线管外部A、B两处放置小磁针，闭合开关，发现A处小磁针发生偏转，而B处小磁针不偏转，试说明B处小磁针不偏转的可能原因：
(3)将电池的正负极对调，重复上述实验，是为了探究通电螺线管外部磁场的方向与 方向的关系。
(4)观察实验现象后，应立即断开开关，是为了 。
15．小航做“探究通电螺线管外部磁场的方向”实验。

（1）在固定有螺线管的硬纸板上均匀地撤满铁屑，通电后轻敲纸板，观察铁屑的排列形状如图甲所示，说明通电螺线管外部磁场与 磁体的磁场相似，在实验中 （选填“可以”或“不可以”）用铜屑代替铁屑显示磁场分布；
（2）对调乙图中电源的正负极，闭合开关，小磁针的指向也随之对调，说明通电螺线管外部磁场方向与 有关；
（3）若在图乙所示的螺线管旁放一个小磁针，闭合开关时，小磁针N极将 （选填“顺时针”或“逆时针”）旋转。
参考答案
1．A
AB．小磁针发生转动，说明通电导线周围存在磁场，小磁针受到磁力的作用，磁感线实际不存在，是为了描述磁场的分布假想的曲线，故A正确，B错误；
C．直导线仍然未动，直导线对小磁针有力的作用，由于物体间力的作用是相互的，偏转的小磁针对直导线也有力的作用，故C错误；
D．磁场方向与电流方向有关，改变电池正负极，电流的方向改变，磁场的方向改变，原来静止的小磁针发生转动方向改变，故D错误。
2．B
A．半导体的导电性能介于导体和绝缘体之间，具有一定的电阻值，因此半导体芯片的电阻不为0，故A错误；
B．同名磁极相互排斥、异名磁极相互吸引，灯泡悬浮利用了同名磁极相互排斥的原理，故B正确；
C．电磁铁是利用电流的磁效应工作的，当电流流过电磁铁线圈时，电磁铁就具有磁性，说明电能生磁，故C错误；
D．电流从电磁铁线圈的上端流入，由安培定则可判断电磁铁的下端为N极，故D错误。
3．A
A．由安培定则得，右手握住螺线管，四指指向电流的方向，大拇指指向电磁铁右端为N极，左侧为S极，同名磁极相互排斥，所以条形磁铁受到电磁铁对其向左的作用力，故A正确；
B．条形磁铁处于静止状态，水平方向上受到平衡力的作用，水平向左的排斥力和桌面对条形磁铁的水平向右的摩擦力为一对平衡力，故B错误；
C．将滑动变阻器的滑片向右移动，滑动变阻器接入电路的电阻变大，根据欧姆定律可知，电路中的电流变小，电磁铁的磁性变弱，排斥力变小，摩擦力和排斥力是一对平衡力，大小相等，所以摩擦力变小，故C错误；
D．若只改变电源的正负极，电流的方向改变，大小不变，则电磁铁的磁性不变，条形磁体受到电磁铁的吸引力大小等于原来的排斥力大小，此时吸引力与摩擦力是一对平衡力，大小相等，则摩擦力不变，故D错误。
4．B
A．据安培定则判断，该螺线管的右端是N极，左端是S极，故磁感线的方向错误，故A错误；
B．据安培定则判断，该螺线管的右端是N极，左端是S极，故磁感线的方向正确，故B正确；
C．据安培定则判断，该螺线管的右端是S极，左端是N极，故磁感线的方向错误，故C错误；
D．据安培定则判断，该螺线管的右端是N极，左端是S极，故磁感线的方向错误，故D错误。
5．B
A．因为地磁场的方向为南北方向，所以小磁针的方向静止时指向南北，在证明电流周围存在磁场，不受地磁场的干扰，应将导线水平南北放置，故A正确，不符合题意；
B．通电导线周围的磁场是客观存在的，把小磁针拿走，通电导线周围的磁场不会消失，故B错误，符合题意；
C．物体间力的作用是相互的，小磁针受力发生偏转，则小磁针对导线一定有力的作用，故C正确，不符合题意；
D．把小磁针从直导线下方移到了直导线上方，磁场方向会发生变化，小磁针N极偏转方向也会随之变化，故D正确，不符合题意。
故选B。
6．A
据安培定则知，图示中的A点的磁场方向指向外，所以小磁针的N极指向外，故A正确，BCD错误。
7．D
AC．闭合开关后，电磁铁有磁性，根据安培定则可知，电磁铁的左端是S极、右端是N极，因同名磁极相互排斥，则电磁铁对条形磁铁有向右的排斥力作用，条形磁铁有向右运动趋势，所以条形磁铁受到向左的静摩擦力作用，故AC错误；
B．闭合开关前，虽然电磁铁没有磁性，但是电磁铁中间是有铁芯的，条形磁铁对铁芯是有吸引力作用的，故B错误；
D．闭合开关后，滑片由b向a移动时，电阻变小，电路电流变大，电磁铁磁性变强，电磁铁对条形磁铁有向右的排斥力增强，条形磁铁受到的摩擦力将会变大，故D正确。
8．D
A．由安培定则可知，通电螺线管的右端为N极，小磁片的左端为N极，根据同名磁极相互排斥可知，仪表指针向左偏转，故A错误；
B．若将电源正负极对调，电流方向改变，磁场方向改变，仪表指针偏转方向也会改变，故B错误；
C．保持滑片P的位置不变，开关S由a点换到b点，电源电压不变，电阻不变，因此电路中电流不变，线圈匝数增加，则磁性增强，排斥力变大，仪表指针偏转角度变大，仪表示数变大，故C错误；
D．当开关S接a点，滑片P向上移动时，电源电压不变，电阻增大，电流减小，则磁性减弱，排斥力变小，仪表指针偏转角度变小，仪表示数变小，故D正确。
9． S 磁场 会
[1]地球本身是个磁体，地球周围存在磁场，地磁北极在地理南极附近，根据异名磁极相互吸引的特性，静止时，在地磁场的作用下，小磁针的南极指向地磁北极，即地理南极。
[2]当导线与电池接触时，形成闭合回路，导线中有电流通过，此时，小磁针发生偏转，即小磁针受到磁场力的作用，说明通电导线周围存在磁场。
[3]断开电路，电路中没有电流通过，小磁针在地磁场的作用下会回到原来的位置。
10． N 伸长
[1]当开关S闭合后，由图可知电流由螺线管的下方流入，则由安培定则可知螺线管上端为N极，下端为S极，则螺线管与磁铁的S极是相互吸引的。
[2]将滑动变阻器的滑片从a端向b端移动，滑动变阻器接入电阻变小，则由欧姆定律可知电路中电流变大，则螺线管的磁性增强，故对磁铁的作用力则增强，吸引力增强，故磁铁应下移，即弹簧长度应伸长。
11．（1） ；（2） ；（3）
（1）根据安培定则，甲螺线管的左端是S极，右端是N极，甲、乙两个螺线管之间是异名磁极间的磁场，磁感线的方向从N极指向S极，如图所示
（2）由（1）可知，图乙的左端是S极，根据安培定则可知，图乙中电池的左端是电源的正极，右端是电源的负极，如图所示
（3）根据小磁针静止时N极所指的方向总是和该点的磁场方向一致，可知：小磁针的N极如图所示
12．
由图可知，小磁针右侧为N极，根据异名磁极相互吸引，则螺线管左侧对应为S极，根据安培定则可知，电流从右侧流入螺线管，则电源右侧为正极；在螺线管的外部，磁感线由N极出发回到S极，据此画出磁感线方向，如图所示：
13．
在外部磁感线由N极指向S极，则可知通电螺线管左侧为N极，根据异名磁极相互吸引可知，小磁针右侧为S极，再根据安培定则可知，电流从左侧流入，右侧流出，则电流表上端为正接线柱，作图如下
14． 检验磁场的存在 小磁针N极的指向与磁场方向相同 电流 保护电路，防止螺线管温度过高
(1)[1]通电时螺线管周围存在磁场，小磁针在磁场中受到力的作用会发生偏转，所以小磁针能显示磁场的存在；当电流方向改变时，产生的磁场方向也改变，所以小磁针的偏转方向也改变，因此利用小磁针还可以判断磁场的方向。
(2)[2]在螺线管外部A、B两处放置小磁针，闭合开关，发现A处小磁针发生偏转，A处的小磁针会指示磁场的方向；B处小磁针不偏转，可能原因是小磁针N极的指向与磁场方向相同。
(3)[3]将电池的正负极对调，此时螺线管中电流的方向发生变化，磁场的方向发生变化，是为了探究通电螺线管外部磁场的方向与电流方向的关系。
(4)[4]螺线管是由导线绕成的，其电阻较小，根据欧姆定律可知，通过螺线管的电流较大，产生的热量较多，为了保护电路，观察实验现象后，应立即断开开关。
15． 条形 不可以 电流方向
逆时针
（1）[1]根据铁屑的排列形状可知，通电螺线管周围的铁屑分布与条形磁体类似，所以通电螺线管外部磁场与条形磁体的磁场相似。
[2]铜是非磁性物质，所以在实验中不可以用铜屑代替铁屑显示磁场分布。
（2）[3]对调乙图中电源的正负极，闭合开关，螺线管中的电流方向改变，小磁针的指向也随之对调，说明通电螺线管外部磁场方向与电流方向有关。
（3）[4]根据安培定则可知，图乙中通电螺线管的左侧为S极，右侧为N极，由于同名磁极互相排斥，因此小磁针N极将逆时针旋转。
