人教版九年级全一册物理 19.3安全用电课件 （17页ppt）

(共17张PPT)
第十九章 生活用电
第3节 安全用电

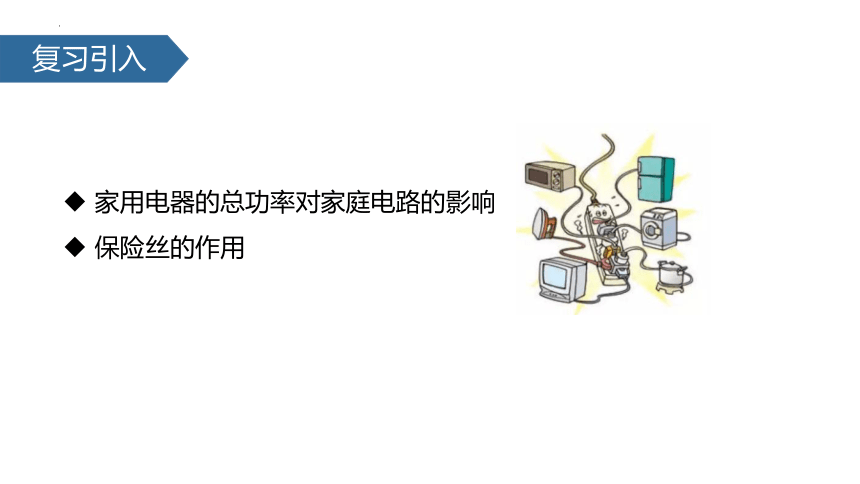

复习引入
家用电器的总功率对家庭电路的影响
保险丝的作用

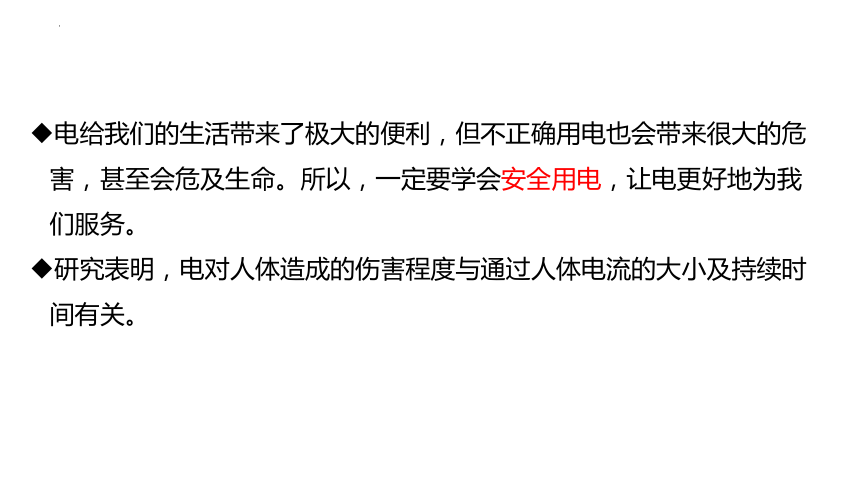

电给我们的生活带来了极大的便利，但不正确用电也会带来很大的危害，甚至会危及生命。所以，一定要学会安全用电，让电更好地为我们服务。
研究表明，电对人体造成的伤害程度与通过人体电流的大小及持续时间有关。
人体是导体。通常情况下人体的电阻约为 ；在皮肤潮湿时，人体的电阻可降低到约 。很低的电压，例如，用手直接接触1.5 V的干电池，不会对人体造成伤害。加在人体两端的电压越高，流过人体的电流就越大，到一定程度就会有危险。
PPT模板：/moban/ PPT素材：/sucai/
PPT背景：/beijing/ PPT图表：/tubiao/
PPT下载：/xiazai/ PPT教程： /powerpoint/
资料下载：/ziliao/ 范文下载：/fanwen/
试卷下载：/shiti/ 教案下载：/jiaoan/
PPT论坛：www. PPT课件：/kejian/
语文课件：/kejian/yuwen/ 数学课件：/kejian/shuxue/
英语课件：/kejian/yingyu/ 美术课件：/kejian/meishu/
科学课件：/kejian/kexue/ 物理课件：/kejian/wuli/
化学课件：/kejian/huaxue/ 生物课件：/kejian/shengwu/
地理课件：/kejian/dili/ 历史课件：/kejian/lishi/
c

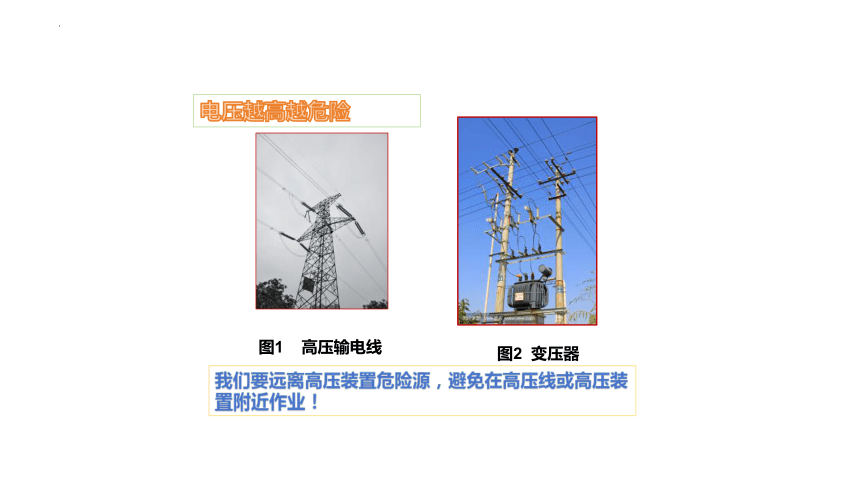

我们要远离高压装置危险源，避免在高压线或高压装置附近作业！
电压越高越危险
图1 高压输电线
图2 变压器

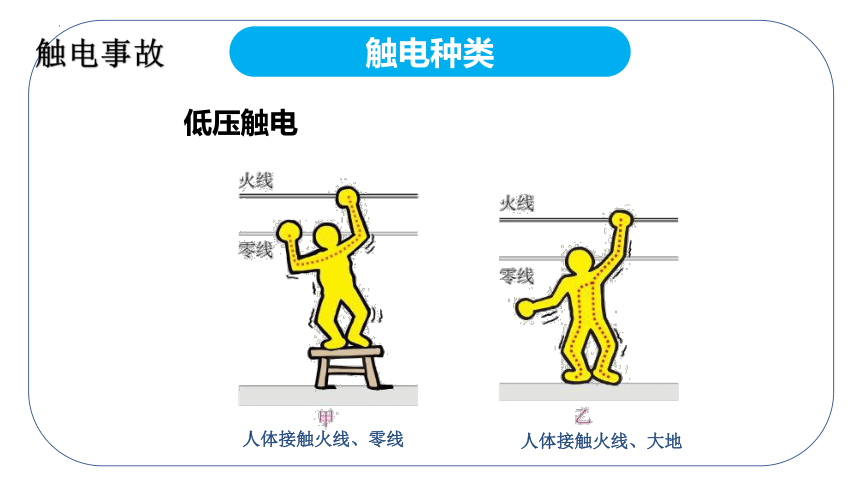

触电种类
人体接触火线、零线
人体接触火线、大地
低压触电
触电事故
触电种类
跨步电压触电
电弧触电
高压触电
除了图示的几种情况外，还有哪些情况可能引起触电？
电流对人体的伤害
电流对人体的伤害有三种：电击、电伤和电磁场伤害。
电击是指电流通过人体，破坏人体心脏、肺及神经系统的正常功能。
电伤是指电流的热效应、化学效应和机械效应对人体的伤害；主要是指电弧烧伤、熔化金属溅出烫伤等。
安全用电原则：
● 不接触低压带电体，不靠近高压带电体；
● 更换灯泡、搬动电器前应断开电源开关；
● 不弄湿用电器，不损坏绝缘层；
● 保险装置、插座、导线、家用
电器等达到使用寿命应及时更换
注意防雷
除了确保家庭用电安全外，在日常生活中还要注意防雷。雷电是大气中一种剧烈的放电现象。云层之间、云层和大地之间的电压可达几百万伏至几亿伏，放电时的电流可达几万安至十几万安，产生很强的光和声。云层和大地之间的放电如果通过人体，能够立即致人死亡；如果通过树木、建筑物，巨大的热量和空气的振动都会使它们受到严重的破坏。
注意防雷
高大建筑的顶端都有针状的金属物，通过很粗的金属线与大地相连，可以防雷，叫作避雷针（见右上图）。高压输电线最上面的两条导线也是用来防雷的（见右下图）。
课堂练习
1. 家庭电路中,当电流过大时能自动切断电路的是 (　　)A.熔断器 B.电流表C.进户线 D.测电笔
2. 关于家庭电路和安全用电,下列说法正确的是 (　　)
A.可用铜丝代替家庭电路中的熔丝
B.电冰箱外壳应接地C.控制电灯的开关应接在零线上
D.熔丝熔断一定是电路短路造成的
课堂练习
3. “珍爱生命,注意安全”是同学们日常生活中必须具备的意识。关于家庭电路和安全用电,下列说法正确的是 (　　)A.安装家庭电路时,开关应安装在零线上B.家用电器起火时应迅速用水扑灭C.用电器的三脚插头也可以插入两孔插座使用D.放风筝时要远离高压电线
课堂练习
4.下列用电行为中做法正确的是（）
课堂练习
5.图是某家庭电路的一部分,下列说法正确的是 (　　)
A.电冰箱接入三孔插座后,其外壳与零线相连B.断开开关S时,用测电笔接触A点氖管发光,接触B点氖管不会发光C.闭合开关S时,电灯不亮,保险丝未烧断,可能是电灯短路D.保险丝烧断后可用铜丝代替
