第十八章第一节
电能电功

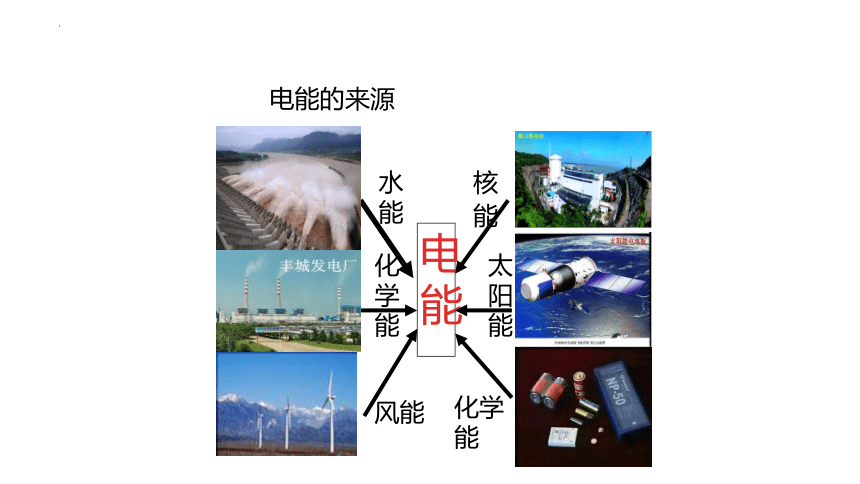

电能
水能
化学能
风能
核能
太阳能
化学能
电能的来源

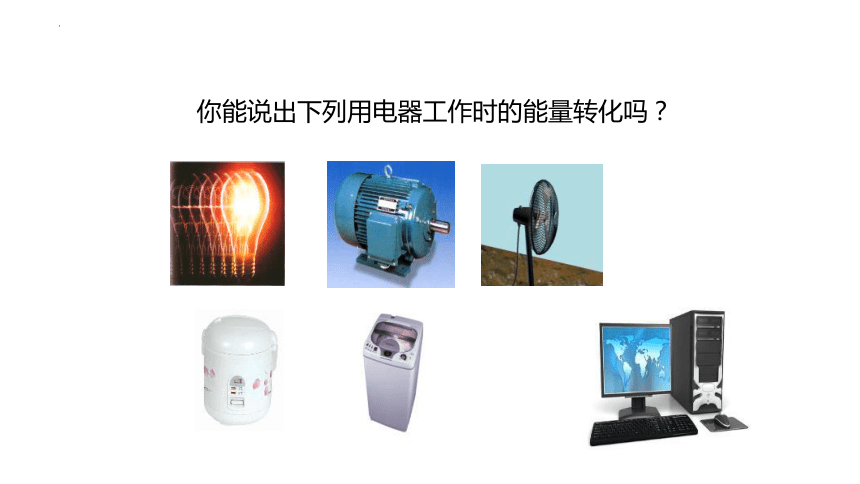

你能说出下列用电器工作时的能量转化吗？

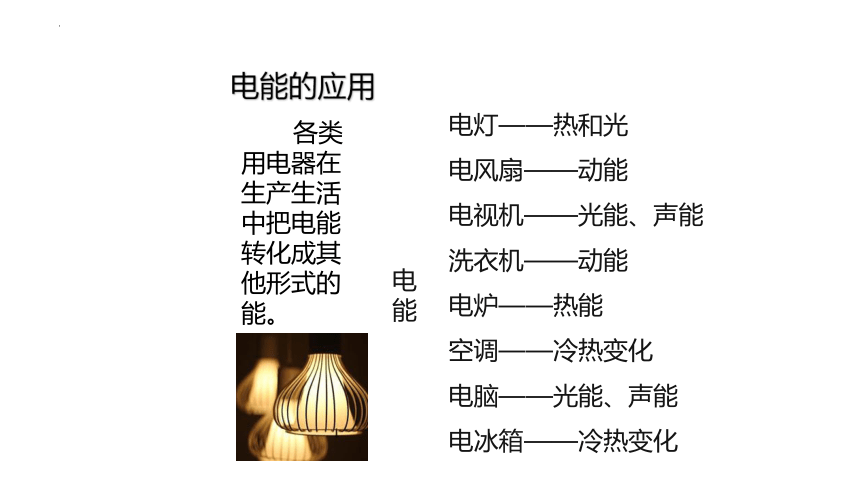

电灯——热和光
电风扇——动能
电视机——光能、声能
洗衣机——动能
电炉——热能
空调——冷热变化
电脑——光能、声能
电冰箱——冷热变化
电能
各类用电器在生产生活中把电能转化成其他形式的能。
电能的应用

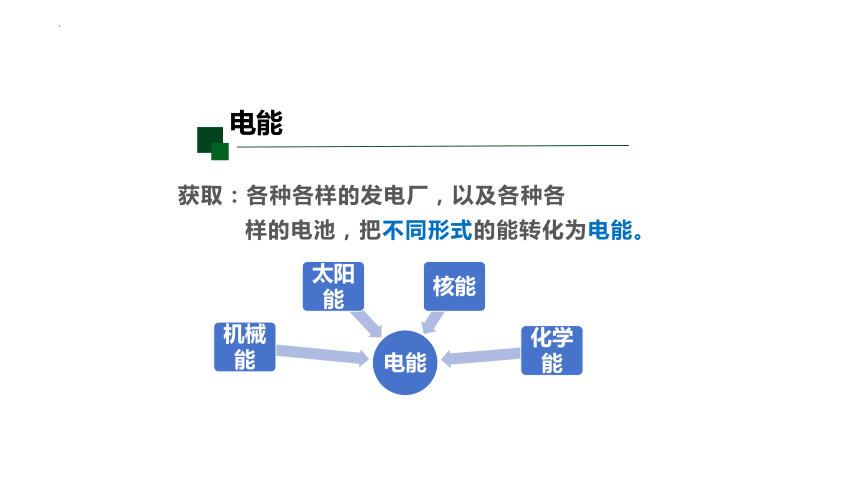

获取：各种各样的发电厂，以及各种各
样的电池，把不同形式的能转化为电能。
电能

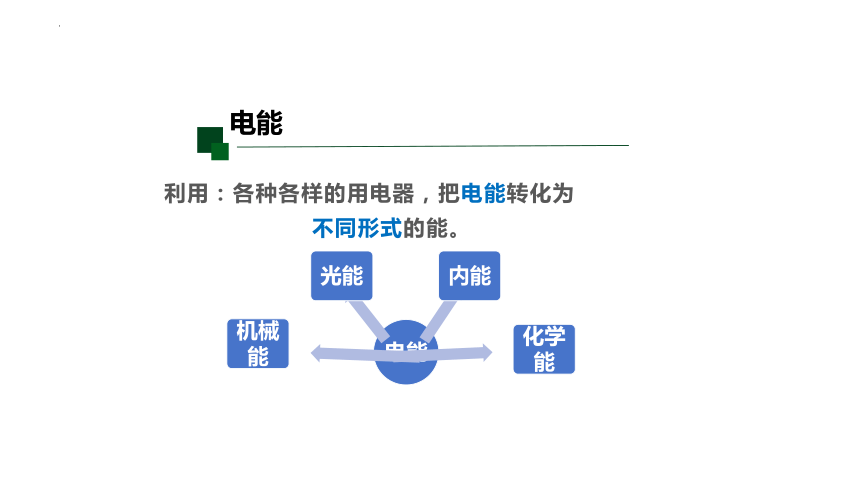

利用：各种各样的用电器，把电能转化为
不同形式的能。
电能

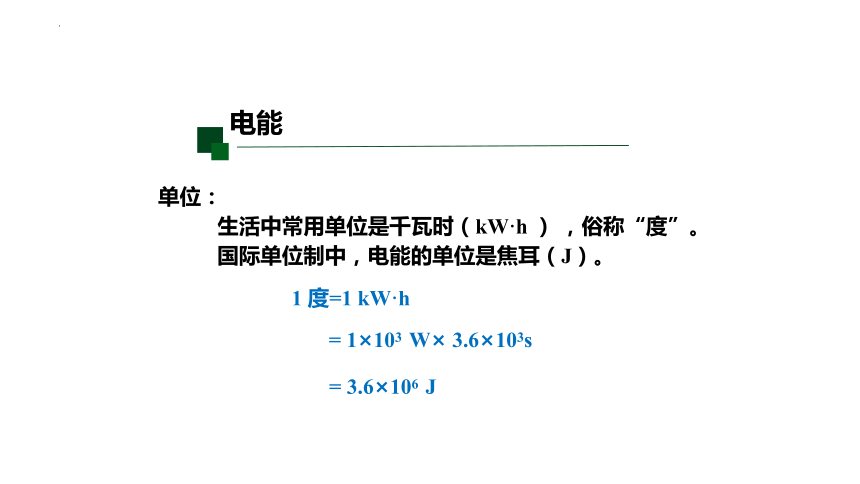

　　1 度=1 kW·h 　　　　　　
= 1×103 W× 3.6×103s
= 3.6×106 J
电能
单位：
生活中常用单位是千瓦时（kW·h ） ，俗称“度”。
国际单位制中，电能的单位是焦耳（J）。
电能的计量
50Hz
(600imp/kwh)
600revs/kwh
220v
10(20)A
50Hz——在50赫兹的交流电路中使用
10（20）A—标定电流10A，额定最大电流为20A。电能表工作时电流不应超过额定最大电流。
600revs/kwh——每消耗1kwh的电能，电能表上的转盘转过600转
220V——这个电能表应该在220V电路中使用
0
0
3
0
1
9
8
6
3
3
３月份
４月份
113度
※ 用本月底的度数减去上个月月底
的度数就得到本月用电电量！！！
56.5元
几种新型的电能表：
电子式电能表
IC卡电能表
电能的计算方法：前后两次读数之差就是这段时间内消耗的电能，单位是“度”(千瓦时)。
注：电能表读数的最后一位为小数位
3 2 8 7 5
3 3 9 4 5
两次电能表示数分别为：3287.5 kw·h和3394.5kw·h
消耗的电能=3394.5kw·h-3287.5 kw·h=107kw·h
电能的计算方法：转盘的实际转数（n）÷表牌上转数（N）
单位是“度”(千瓦时)
如图所示是某家用电子式电能表的表盘，该表盘上显示已用电________kw h。电能表指示灯闪烁了32次．该用电器在上述时间内消耗的电能为 kw h，消耗电能 J
0.02
5546.7
7.2×104
笔记：
1、国际制单位：焦耳（J）；常用单位：“度”、千瓦时。
1度=1kw·h=3.6×106J
2、 电能的计算方法：
a、前后两次读数之差；
b、转盘的实际转数（n）÷表牌上转数（N）。
1 kW · h 电的作用
电能 机械能
思考：电能转化为其他形式能的过程，是通过什么方式实现的？
电流做功
科学家们用精确的实验研究得出：
（2）在电压和时间相等的条件下，电功跟电流成正比。
（3）在电压和电流相等的条件下，电功跟时间成正比。
（1）在电流和时间相等的条件下，电功跟电压成正比。
结论：电流在某段电路上所做的功，跟这段电路两端的电压成正比；跟电路中的电流成正比；跟通电时间成正比。
在物理上，人们用“W ”表示电功，因此：
W=U I t
电功的单位是“焦耳”，简称“焦”，符号是“J”。
1J=1V×1A×1S
1.用_________测量一段时间内家用电器消耗的电能。
2.电能表上“220V”表示该电能表应该在______的电路中使用。
3.电能表上表盘的数字是以__________为单位。
4.10月初表盘： 应记为__________。
10月底表盘： 应记为__________。
10月份消耗电能为_____________
4267.8kW h
4374.4kW h
106.6kW h
电能表
220V
kW h
有两个定值电阻的阻值分别为R1=12Ω、R2=24Ω，现将这两个电阻并联，接到电压为6V的电源两端，求：
(1)电路中的电流；
(2)通电10s电流做的功。
