人教版物理九年级 18.1 电能 电功 课件（23页ppt）

(共23张PPT)
电能 电功
第十八章 第１节
干电池
蓄电池
纽扣电池
电能
风力
水力
化学能
太阳能
核能
1.电能的来源
化学能
太阳能
太阳能电池
发电厂
电能
电能的来源：其他形式的能 电能
发电机、电池
讨论：你知道这些电都用到哪里去了吗？
电热水壶，利用电能把水烧开，电能转化为
2.电能的利用
内能
电风扇，利用电能可以转动，电能转化为
机械能
用电器
电能的利用：电能 其他形式的能
电流通过电灯时，灯丝灼热发光，电能转化为
电吹风，利用电能可以吹出热风，电能转化为
内能和光能
内能和机械能
1、符号
W
1度=1 kW·h = 1×103 W×3600 s = 3.6×106 J
2、单位
主单位：________。
常用单位：_____________________。
焦耳（J）
千瓦时 （ KW · h ）
“度”

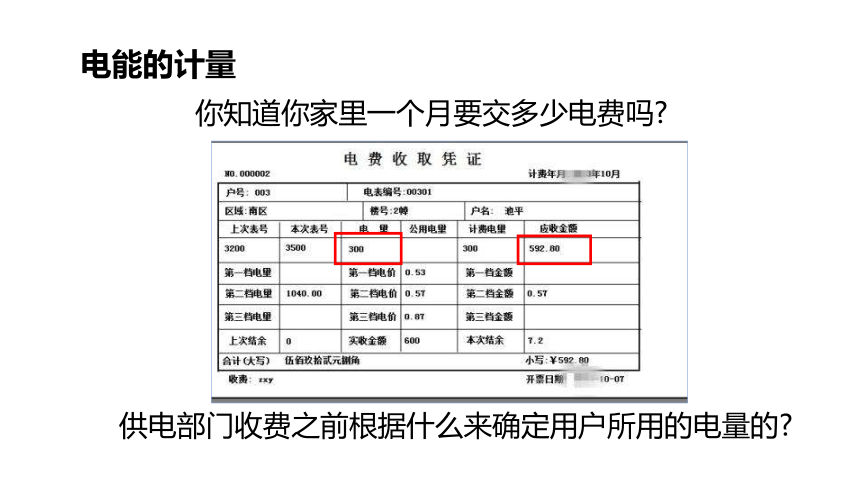

你知道你家里一个月要交多少电费吗
供电部门收费之前根据什么来确定用户所用的电量的
电能的计量
认识电能表
单向电能表
IC卡电能表
电能表：用来测量用电器在一段时间内消耗的电能
电子式多功能电能表
●“220 V” 表示
这个电能表应该在
220 伏的电路中使
用。
电能表有几个重要的参数应该注意：
●“10（20）A”
表示这个电能表的
标定电流为 10 A，
额定最大电流为
20 A。电能表工作
时的电流不应超过
额定最大电流。
●“50 ～”表示
这个电能表在频
率为50 Hz的交流
电路中使用。
●“600 revs/
（kW · h）”表示
接在这个电能表上
的用电器，每消耗
1 kW · h的电能，
电能表上的转盘转
过 600 转。
电能表的读数及计量
月初读数：W1= kW·h
月末读数：W2= kW·h
本月用电：W= = kW·h
注意：电能表在读数时，最后一位数字是十分位！
（1）方法1：电能表上显示的数字是表从开始记数到读数为止用去的电能。为了计量一段时间内消耗的电能，电能表表盘上前后两次的示数之差就是这段时间内消耗的电能。
478.2
561.6
W2 -W1
83.4
（2）方法2：测出一定时间内电能表上转盘的转数，再算出电能值。此种方法的关键是要明确电能表铭牌数据的含义。
计算式为：W =
如，一电能表表盘上表标“1200r/kW·h”。故其转600转时消耗的电能为：
W·h=
n 表示电能表转盘在某段时间的转数
N 表示电能表铭牌上标着每消耗1 kW·h 的电能，电能表转盘的转数
电炉
电熨斗
洗衣机
思考：吊车玩具将电能转化为什么形式的能？
电功
（1）电功：电流通过用电器所做的功，叫做电功。（符号：W）
（2）物理含义：电流做功的过程实际上就是电能转化为其他形式能量的过程，电流做了多少功就有多少电能转化为其他形式的能。也就是消耗了多少电能；获得了多少其他形式的能。
电功及其物理含义
用电器就消耗了多少电能
电流做了多少功
就有多少电能转化成其他形式的能
图示：
电流在某段电路上所做的功，跟这段电路两端的电压成正比；跟电路中的电流成正比；跟通电时间成正比。
公式：
W=U I t
单位：
1J=1V×1A×1s
W ——焦（J）
U ——伏（V）
I ——安（A）
t ——秒（s）
电功的计算
注意：当电压U 的单位为V，电流I 的单位为A，时间t 的单位为s时，电功的单位才是J(焦耳)。
(1)利用电功公式及其变形公式时，要注意各物理量的同一性和同时性；
(2)电功变形公式的适用条件：
只适用于纯电阻电路。
有关电功计算的推导公式
W = UIt
I =
U
R
W = I2Rt
W =
U2
R
t
（普适公式）
（推导公式）
例题
一把电烙铁接在220V的电路中，通过它的电流是350mA，问通电30min消耗了多少电能？
解：由电功的公式得
W=UIt
=220V× 0.35A× 1800s
=1.386×105J.
答：通电30min，电炉铁消耗了1.386×105J的电能。
例题
一电能表标有“1200r/(kW·h)”，将某用电器单独接在该表上.当用电器工作4min后，电能表转盘转过60r.若用电器电压为220V，求通过该用电器的电流？
解：该用电器消耗的电能为：
1200
60r
60
W =
1200r/(kW·h)
=
1200
kW·h
=
60
=
×3.6×106J
1.8×105J
由W =UIt可得，通过该用电器的电流为：
I =
W
Ut
=
1.8×105J
220V×240s
≈
3.4A
答：通过该用电器的电流为3.4A
电能
电功
电能
单位：KW·h、J、度
电能的计量：电能表
电能表铭牌含义
读数
电功的计算：W=UIt
能量的转化
推导公式：W＝ t
W＝I 2Rt。
1.用_________测量一段时间内家用电器消耗的电能。
2.电能表上“220V”表示该电能表应该在_______的电路中使用。
3.电能表上表盘的数字是以__________为单位 。
4.10月初表盘： 应记为_____________；
10月底表盘： 应记为_____________；
10月份消耗电能为________________。
4267.8kW h
4374.4kW h
106.6kW h
电能表
220V
kW h
5.李芳家的电子式电能表表盘上标有“3 000imp/（kW·h）”的字样，其含义是电路每消耗1kW·h的电能，电能表上指示灯闪烁_______次。她把家中的其他用电器都与电源断开，仅让一个用电器工作3min，发现电能表指示灯闪烁了60次。该用电器在上述时间内消耗的电能为_______kW·h。
3 000
0.02
6.有一块手机电池，上面标明电压为3.7V，容量1130mA h，它充满电后，大约存储了多少电能？
解：已知 U=3.7V Q= 1130mA h
储存的电能 W =U I t
=3.7V×1.13A×1×3600s
=15051.6J
答：大约储存了15051.6J电能。
感谢您的观看
