云南省昆明市第二十一中学沪科版九年级物理全册：14-5测量电压 课件（共20张PPT）

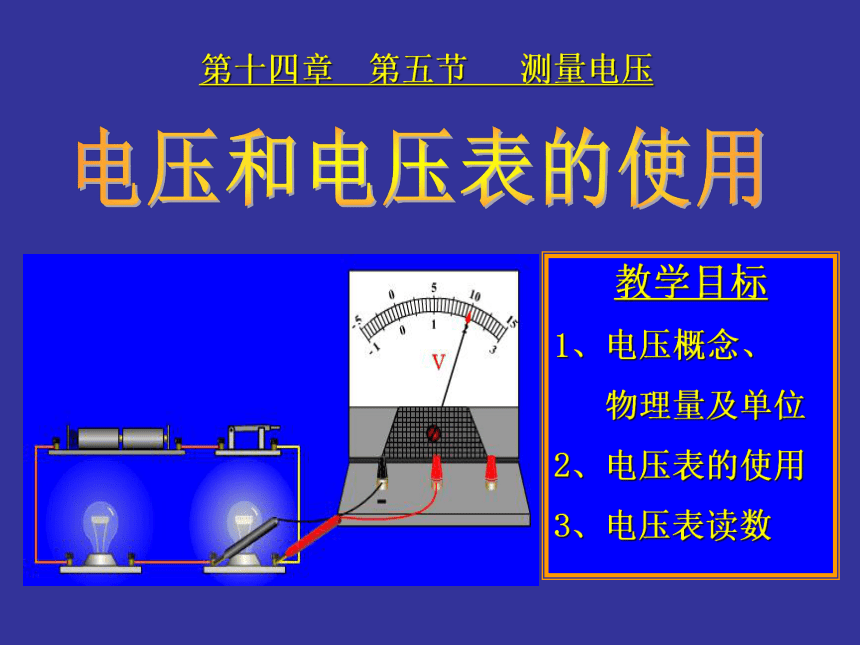

课件20张PPT。电压和电压表的使用第十四章 第五节 测量电压教学目标
1、电压概念、
物理量及单位
2、电压表的使用
3、电压表读数

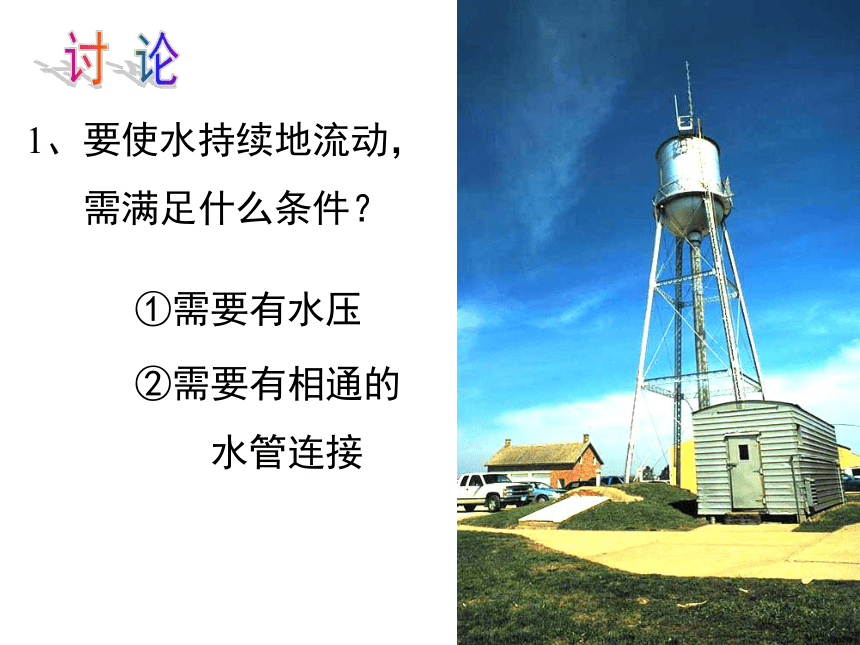

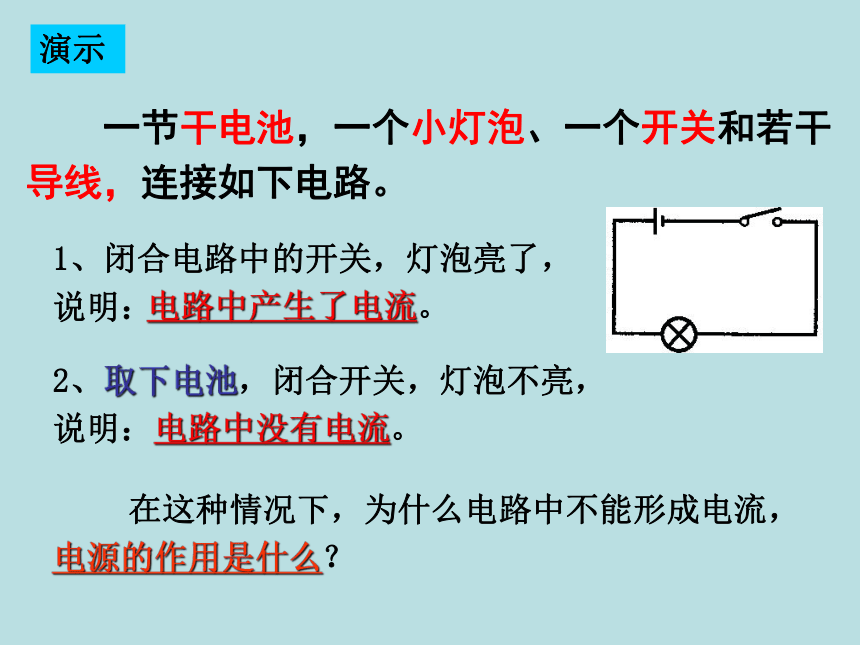

一节干电池，一个小灯泡、一个开关和若干导线，连接如下电路。 在这种情况下，为什么电路中不能形成电流，电源的作用是什么？1、闭合电路中的开关，灯泡亮了，说明：2、取下电池，闭合开关，灯泡不亮，说明：演示电路中产生了电流。电路中没有电流。1、要使水持续地流动，
需满足什么条件？①需要有水压②需要有相通的
水管连接讨 论抽水机—水压—水流电源—电压—电流水流 和 电流 形成的原因1、电压是形成电流的原因，
电源是提供电压的装置。
2、电压 U （伏特、伏 V ）
例如：U = 1.5 V 一、电压1 kV = 103 V

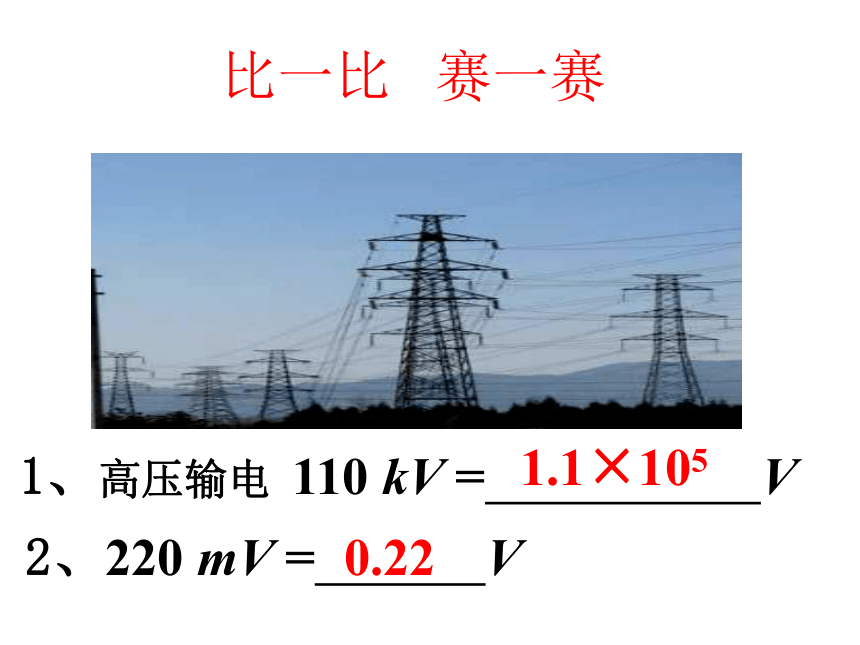

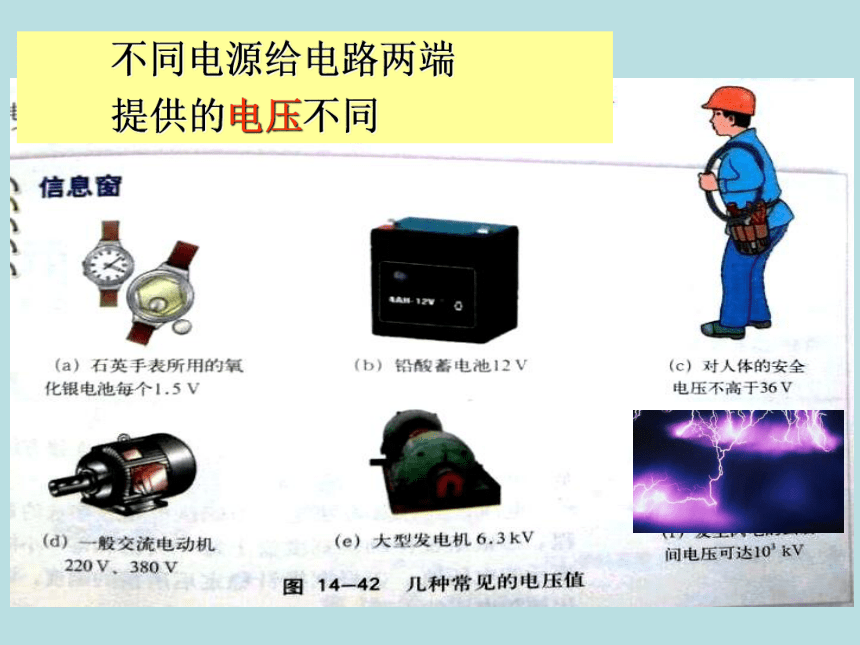

1 V = 103 mV第十四章 第五节 测量电压比一比 赛一赛1、高压输电 110 kV = V2、220 mV = V1.1×1050.22 不同电源给电路两端
提供的电压不同1节

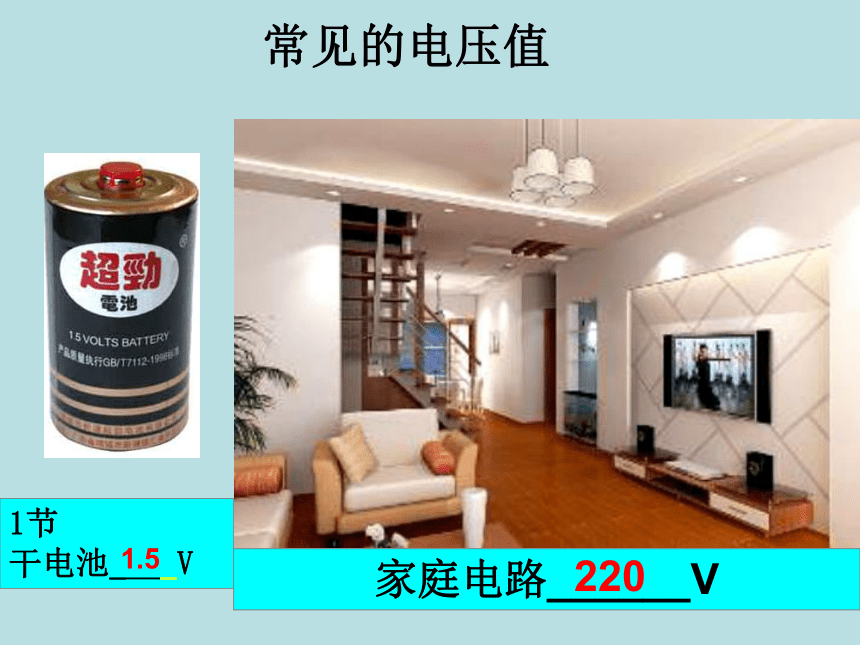

干电池_ _V常见的电压值家庭电路______V2201.51、电压是形成电流的原因，电源是提供电压的装置。

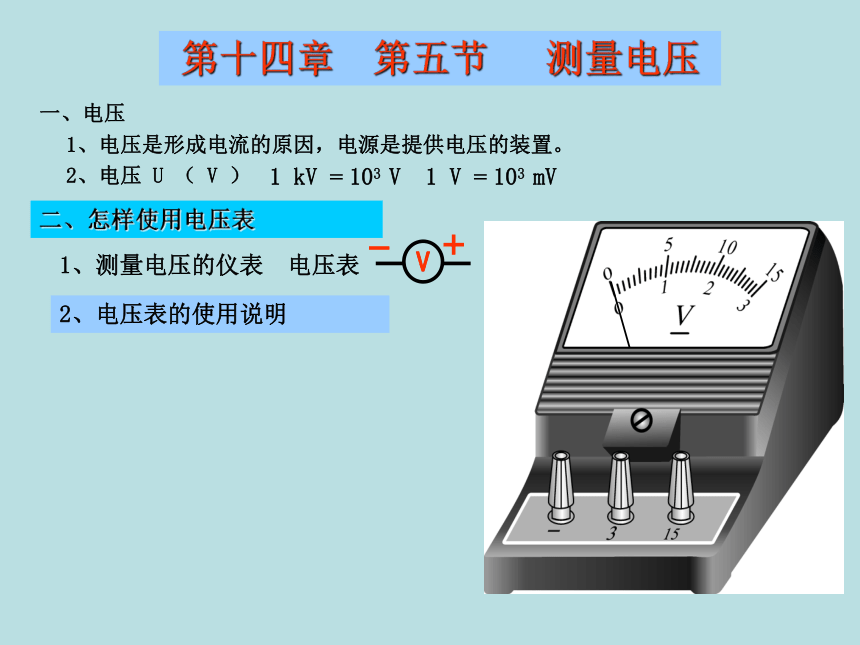

2、电压 U （ V ）一、电压1 kV = 103 V 1 V = 103 mV第十四章 第五节 测量电压二、怎样使用电压表1、测量电压的仪表 电压表2、电压表的使用说明1、电压是形成电流的原因，电源是提供电压的装置。
2、电压 U （ V ）一、电压1 kV = 103 V 1 V = 103 mV第十四章 第五节 测量电压二、怎样使用电压表1、电压测量的仪表 电压表2、电压表的使用说明① 连接：并联1、电压是形成电流的原因，电源是提供电压的装置。
2、电压 U （ V ）一、电压1 kV = 103 V 1 V = 103 mV第十四章 第五节 测量电压二、怎样使用电压表1、电压测量的仪表 电压表2、电压表的使用说明① 连接：并联② 极性：电流 + 进 - 出若极性接反，试触时会出现什么情况？
怎样改正？1、电压是形成电流的原因，电源是提供电压的装置。
2、电压 U （ V ）一、电压1 kV = 103 V 1 V = 103 mV第十四章 第五节 测量电压二、怎样使用电压表1、电压测量的仪表 电压表2、电压表的使用说明① 连接：与被测电器并联② 极性：电流 + 进 - 出③ 量程：被测电压不超过所选量程估测。先大后小，尽量选小。两个量程：0 ~ 3V0 ~ 15V对应分度值：0.1V0.5V量程选大了和量程选小了，试触会出现什么情况？怎样解决问题？3151、电压是形成电流的原因，电源是提供电压的装置。
2、电压 U （ V ）一、电压1 kV = 103 V 1 V = 103 mV第十四章 第五节 测量电压二、怎样使用电压表1、电压测量的仪表 电压表2、电压表的使用说明① 连接：与被测电器并联② 极性：电流 + 进 - 出③ 量程：被测电压不超过所选量程④ 允许：电压表直接接在电源两极测电源两端电压1、电压是形成电流的原因，电源是提供电压的装置。
2、电压 U （ V ）一、电压1 kV = 103 V 1 V = 103 mV第十四章 第五节 测量电压二、怎样使用电压表1、电压测量的仪表 电压表2、电压表的使用说明① 连接② 极性③ 量程④ 允许3、电压表读数①　表盘上示数（读数）的单位是：V②　如图示接线时，所选的量程是：０~ 15V③　如图示接线时，所用表盘标尺应是：上排④　此时，所用标尺的分度值是：0.5V⑤　此时，电压表的示数（读数）是：14V记作：U = 14V1、电压是形成电流的原因，电源是提供电压的装置。
2、电压 U （ V ）一、电压1 kV = 103 V 1 V = 103 mV第十四章 第五节 测量电压二、怎样使用电压表1、电压测量的仪表 电压表2、电压表的使用说明① 连接② 极性③ 量程④ 允许3、电压表读数①　表盘上示数（读数）的单位是：V②　如图示接线时，所选的量程是：０~ 3V③　如图示接线时，所用表盘标尺应是：下排④　此时，所用标尺的分度值是：0.1 V⑤　此时，电压表的示数（读数）是：1.7 V记作：U = 1.7 V测量一节干电池两端的电压： 。1.5 V小实验测量两节干电池串联后两端的电压： 。3 V 1、居民家庭中照明灯、电视机、电饭锅等家用电器的正常工作电压是（ ）
A．380V B. 220V C. 36V D. 1.5V
2、在使用电压表测电压的过程中，发现指针反向偏转，其原
因是___________________。
3、用电压表测量某两点间的电压时发现指针偏转已超过最大刻度，其原因是（ ）
A “+” “-”接线柱接反了 B 电压表量程选大了
C 电压表的量程选小了 D 无法判断练一练BC“+” “-”接线柱接反了作业布置：
物理课本 P86： 1、2、3、4完2、关于电压表的使用，正确的是（ ）
A.电压表不能直接测量电源电压，否则会烧坏
B.尽可能选大的量程，以免损坏电压表
C.经试触后，被测电压不超过小量程时，应选用较小量程
D.电压表接入电路时，不用考虑“+” “-”接线柱的接法5、下列各电路图中，电流表和电压表使用均正确的是图 （　　）
