课件38张PPT。18.1 家庭电路一、了解家庭电路进户线→电能表→总开关→熔丝→用电器、开关、插座三孔
插座接
地
线接地
符号家庭电路的简化电路家庭电路的功能是给各种家用电器供电. 家庭电路中的各种用电器的通断，都不能影响其他用电器.所以家用电器是并联接入电路的. 电能表上有____根导线与其连接，如何连接？12341、3进;2、4出42、电能表： 负责记录每家每户消耗的电能，以便计算要付多少电费。1、进户线 连接户外的供电电路，相当于家庭电路的电源。家庭电路各组成部分的作用：静触头一定要在上边，切不可倒装。（1）闸刀开关的作用3、闸刀开关： 接通和切断电路，便于

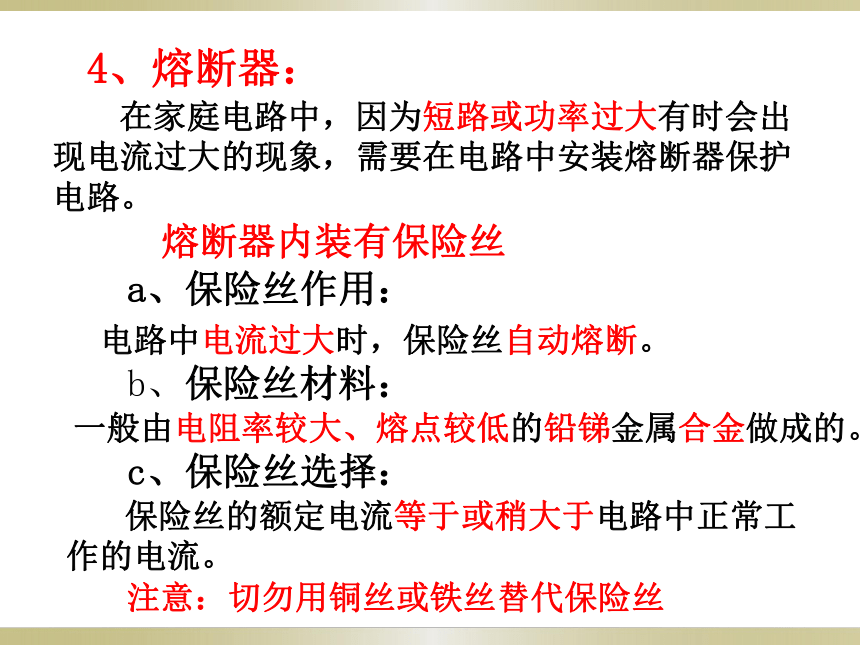

更换电器或维修设备。 （2）闸刀开关安装时应该怎样放置?静触头动触头4、熔断器：电路中电流过大时，保险丝自动熔断。a、保险丝作用： 在家庭电路中，因为短路或功率过大有时会出现电流过大的现象，需要在电路中安装熔断器保护电路。熔断器内装有保险丝b、保险丝材料：一般由电阻率较大、熔点较低的铅锑金属合金做成的。 c、保险丝选择： 保险丝的额定电流等于或稍大于电路中正常工作的电流。 注意：切勿用铜丝或铁丝替代保险丝 家庭电路主要由___________、______、_______、________和插座、电灯等用电器组成。
电能表是用来_______________。
修理家庭电路时,必须断开_______。

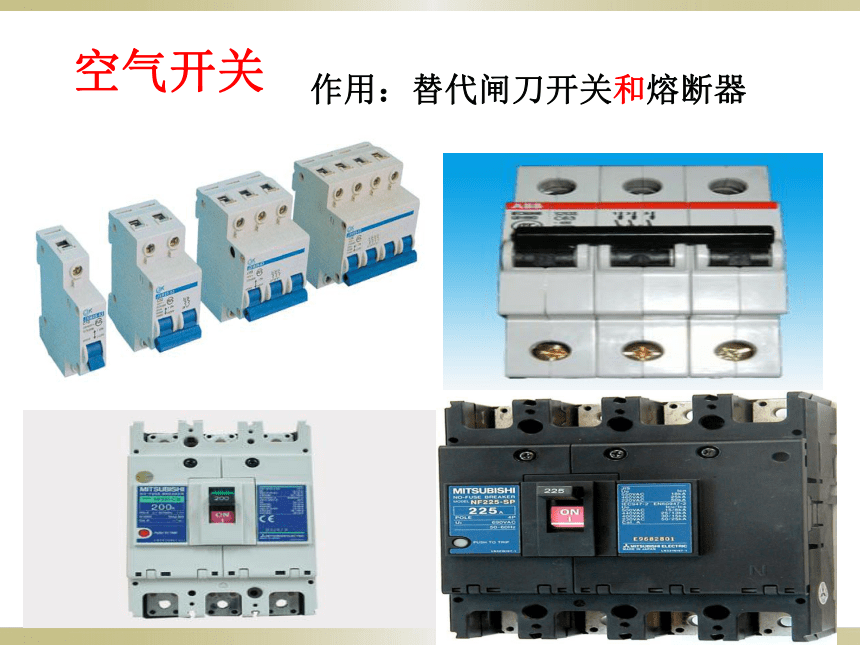

常用的保险装置是______,装在保险盒内.当电流过大时,保险丝会____,切断电路,所以对用电器起保护的作用.进户输电线电能表总开关保险装置显示所用的电能总开关保险丝熔化封闭管式熔断器插入式保险盒闸刀开关 熔断器有＿＿＿＿ 熔断器和＿_______熔断器两种 。封闭管式插入式空气开关作用：替代闸刀开关和熔断器平直闭合弯曲切断保护 原理： 正常情况下，双金属片是______的，电路的接触点____ ，电流正常通过；
当电流过大时，双金属片被过度加热，发生______，使接触点在弹簧拉力作用下被断开，电路_________，从而起到电路过载或短路时______作用。断路器一般接在火线上二、火线与零线 一般家庭电路有两根进户线，是从低压输电线上引下来的，一根叫火线，一根叫零线。火线和零线是家庭电路的电源。零线------跟大地相通，与大地之间没有电压。 地线------有些电器的外壳还要加一根与大地相通的线叫地线，以确保用户安全使用电器。（相当于家庭电路的消防队） 火线（又称相线）------跟零线或大地之间的电压为220伏。 布线要求是“火线零线并排走，竖直布线火在右，水平布线火在上，火接开关再进座，零线直接进灯座。” 家庭电路中的进户线有两根，一根是火（相）线，一根是零线。怎样判断吗？活动1用测电笔辨别火线与零线 为了安全、合理地安装和使用电器，常用测电笔来辨别火线与零线。有关测电笔火零金属体火零金属体笔尖高值电阻氖管弹簧金属体笔尾塑料笔杆（1）、测电笔的构造① 螺丝刀式②钢笔式 测电笔辨别火线和零线时，用金属体笔尖接触火线或零线，但人一定要接触金属体笔尾。氖管发光的是火线，使氖管不发光的是零线（2）、测电笔的使用方法注意：人体千万不能接触金属体笔尖。（3）、测电笔的原理 当测电笔接触火线时，测电笔和人体串联在火线与大地之间的220V上组成了串联电路，电流会经过氖管从而使氖管发光。 火线与人所站的大地之间存在电压，而高值电阻和氖管的电阻比人体电阻大很多，所以大部分电压加在了高值电阻和氖管上，使氖管发光。
（1）测电笔中为什么要串联一个高值电阻?（2）测电笔测零线时为什么氖管不发光?（3）使用测电笔时，为什么不能用手碰笔尖的金属体? 答：只有当串联一个高值电阻时，通过人体的电流会非常小，人体才是安全的。 答：零线对地电压是0V，此时没有电流产生，当然不会使氖管发光。 答：当用手碰笔尖的金属体时，人体两端就有220V的电压，这时产生的强电流就会流过人体，发生安全事故。 （4）使用测电笔接触火线时，氖管发光，此时有电流通过人体吗？交流、讨论1、开关必须和灯泡串联；
2、开关必须接在火线上。开关：连接注意事项：开关控制着与其串联的灯泡。 电灯与电灯并联在零线与火线之间，开关接在火线与灯座之间。火线零线 插座，在家庭电路中相当于“预备役部队”。不常用的或可以移动的用电器，使用时只要把插头插入插孔中就可以了。插座插座两孔插座三孔插座“左零右火上接地”用电器金属外壳插座插头接零线接火线接地线火线零线插座的接法插座与插座并联在火线与零线之间螺丝口灯泡卡口灯泡1、白炽灯泡的种类三、白炽电灯 白炽灯的灯丝用金属钨做成，钨的熔点很高，达到2000℃以上而不熔化。灯泡内的钨丝通电后发热，灯丝温度高达2000度左右，达到白炽状态，于是灯丝发出明亮的光。人们把灯丝装在玻璃泡中并把泡内抽成真空，避免了灯丝与空气接触，防止了灯丝的氧化。一般60W以上的灯泡内还充有氮、氩等气体，以阻碍灯丝在高温下的升华。2、白炽灯的原理 由于白炽灯泡的发光效率比较低，国家于2011年10月1日开始实施“白炽灯淘汰计划”，计划分五个步骤，在2016年10月1日起禁售大于15W以上的白炽灯泡。灯泡的连接3、灯泡的连接活动2：电流怎样通过灯泡中心锡块处应接火线，防止螺旋带电. 第一，图中 标出了保险扣。它的作用是：可以固定火线和零线跟灯头的衔接。因此，保险扣的尺寸要比灯头帽的穿孔口径大，这样，当灯泡与灯头连体被吊起来时，衔接口处不会受到力的作用，保证衔接处电流畅通。 第二，要求火线必须与金属弹簧片连接，防止火线与螺旋套内的螺旋环连接时，人体不小心接触到这一部分造成触电。注意火线零线螺旋灯泡的螺旋接零线 1、将图中的电灯和开关正确地连接到电源线上． 2、马虎同学为了安装一个插座供晚上学习，他把家中吊灯开关拆下后引出两条导线，然后接上插座，请你画出该电路的简图并说明他这样做会有什么现象发生课堂练习 3、图①中接线有几处错误？请逐一指出并加以说明。 有三个错误。第一个错误是闸刀开关装倒了。如果照此装法，拉开闸刀开关，更换熔丝时就势必带电操作，而且被拉开的闸刀在重力的作用下，可能会落下接通电路，所以很不安全。正确的装法应该是静触头在上，动触头在下。第二个错误是将插座串联接在火线上了，这会影响用电器的正常工作和安全使用。第三个错误是另一个插座的火线和零线接反了。 4、如图所示，火线和零线均完好，但S闭合后灯不亮，用测电笔测试图中a、b、c、d、e、f各点，结果只有a点能使测电笔氖管发光，则故障是 (????? )
A、ab间电线断路?
B、cd间电线断路?
C、ef间电线断路?
D、灯泡的灯丝断了 A 5、如图是?表示两盏白炽灯和两只插座的安装电路图,?其中一项安装错误的是（　）
A、插座C???? B、插座D　　
C、A?灯及开关　　　D、B?灯及开关A 6、小丽同学发现家庭原来室内电灯正常发光。在热得快的开关断开的情况下，把热得快插头插入插座时，室内电灯便全部熄灭，那么可能的原因是????(??????)
