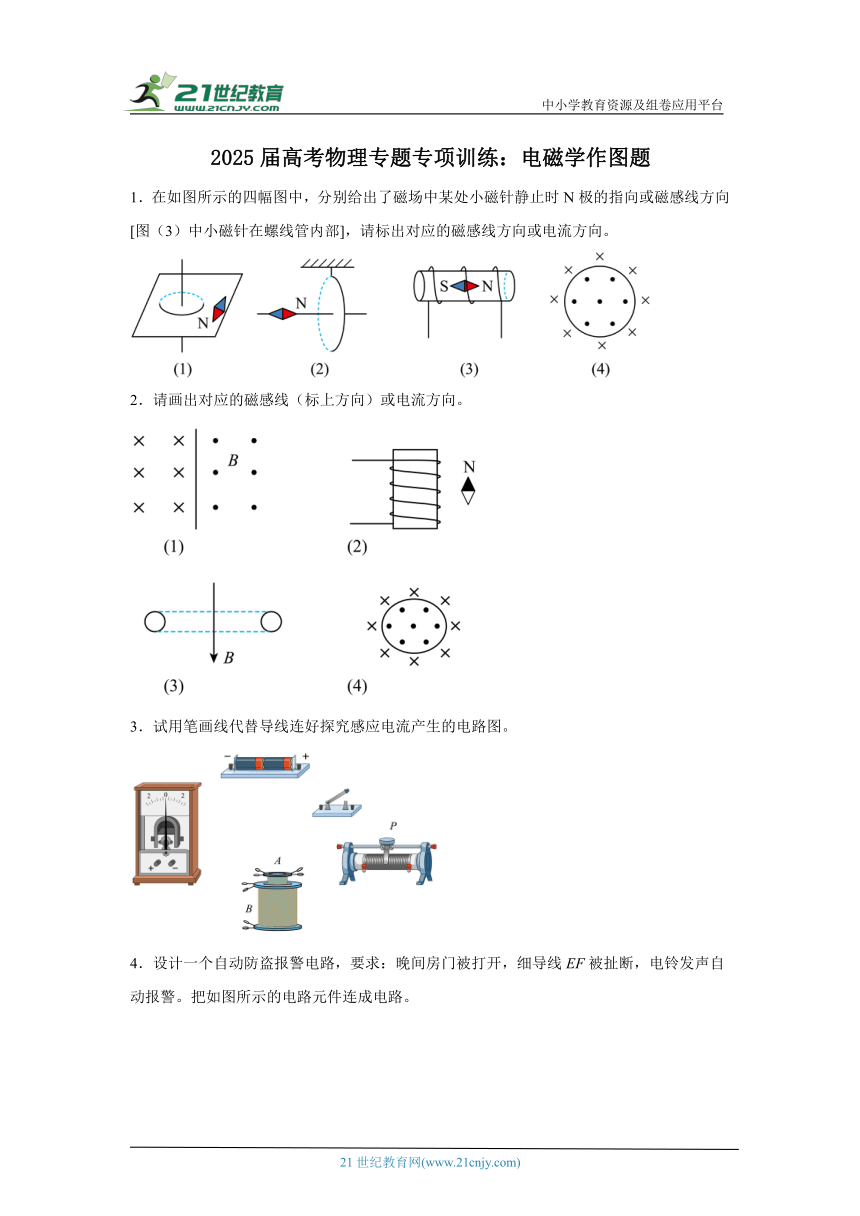

2025届高考物理专题专项训练：电磁学作图题
1．在如图所示的四幅图中，分别给出了磁场中某处小磁针静止时N极的指向或磁感线方向[图（3）中小磁针在螺线管内部]，请标出对应的磁感线方向或电流方向。
2．请画出对应的磁感线（标上方向）或电流方向。
3．试用笔画线代替导线连好探究感应电流产生的电路图。

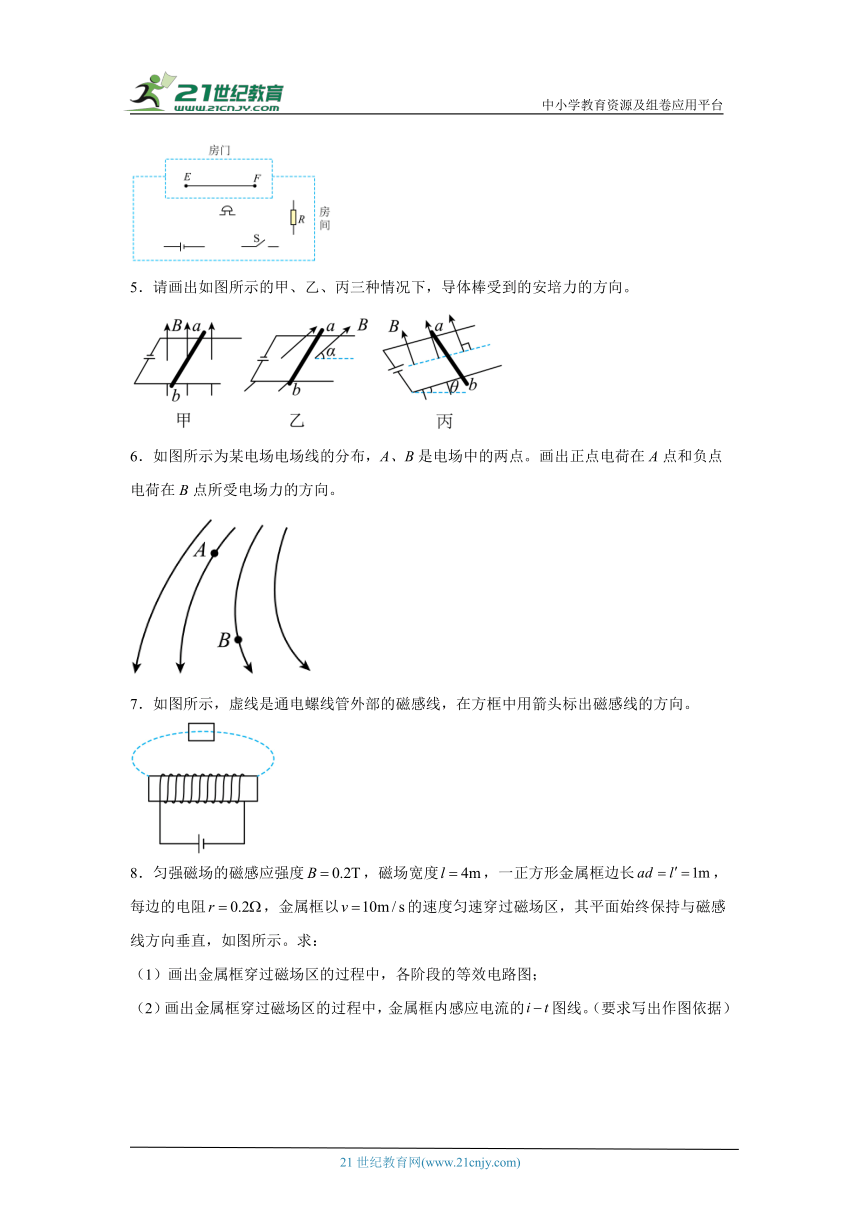

4．设计一个自动防盗报警电路，要求：晚间房门被打开，细导线EF被扯断，电铃发声自动报警。把如图所示的电路元件连成电路。
5．请画出如图所示的甲、乙、丙三种情况下，导体棒受到的安培力的方向。
6．如图所示为某电场电场线的分布，A、B是电场中的两点。画出正点电荷在A点和负点电荷在B点所受电场力的方向。
7．如图所示，虚线是通电螺线管外部的磁感线，在方框中用箭头标出磁感线的方向。

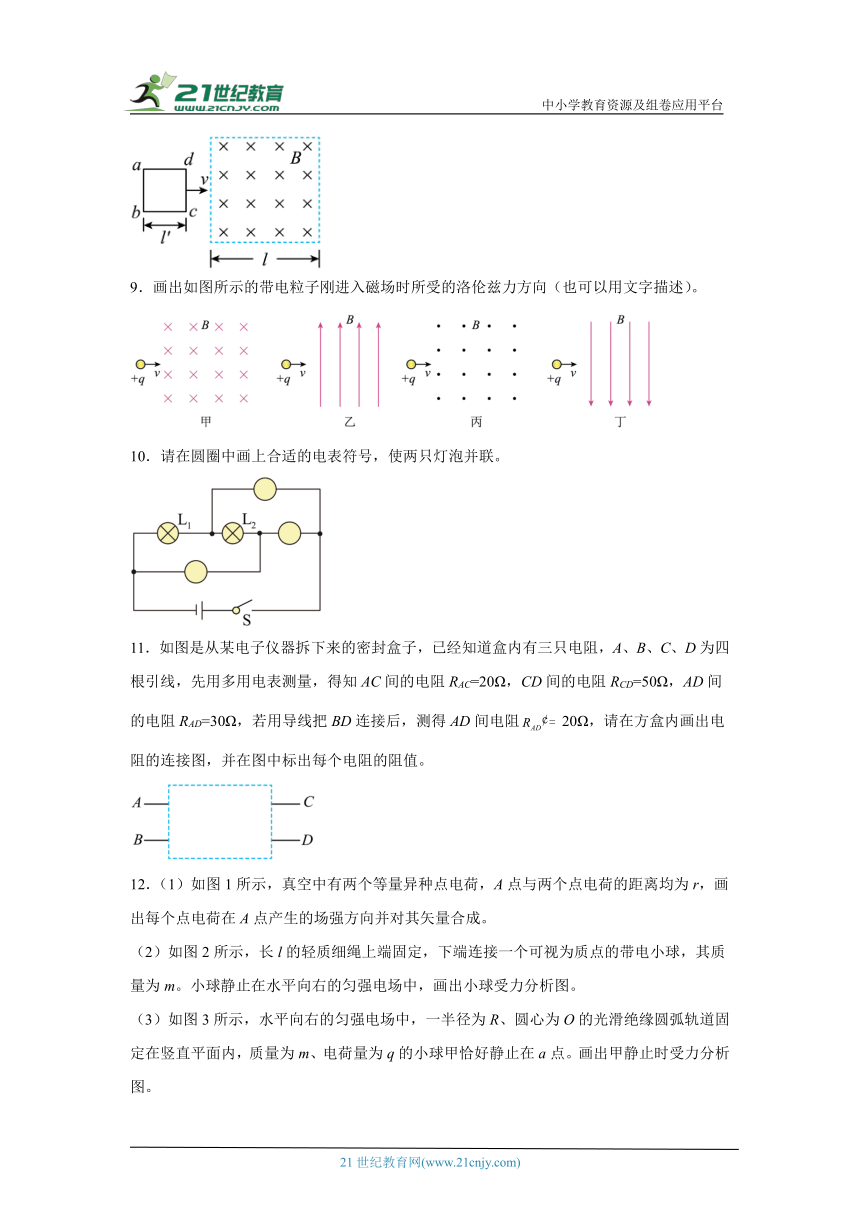

8．匀强磁场的磁感应强度，磁场宽度，一正方形金属框边长，每边的电阻，金属框以的速度匀速穿过磁场区，其平面始终保持与磁感线方向垂直，如图所示。求：
（1）画出金属框穿过磁场区的过程中，各阶段的等效电路图；
（2）画出金属框穿过磁场区的过程中，金属框内感应电流的图线。（要求写出作图依据）
9．画出如图所示的带电粒子刚进入磁场时所受的洛伦兹力方向（也可以用文字描述）。
10．请在圆圈中画上合适的电表符号，使两只灯泡并联。
11．如图是从某电子仪器拆下来的密封盒子，已经知道盒内有三只电阻，A、B、C、D为四根引线，先用多用电表测量，得知AC间的电阻RAC=20Ω，CD间的电阻RCD=50Ω，AD间的电阻RAD=30Ω，若用导线把BD连接后，测得AD间电阻20Ω，请在方盒内画出电阻的连接图，并在图中标出每个电阻的阻值。

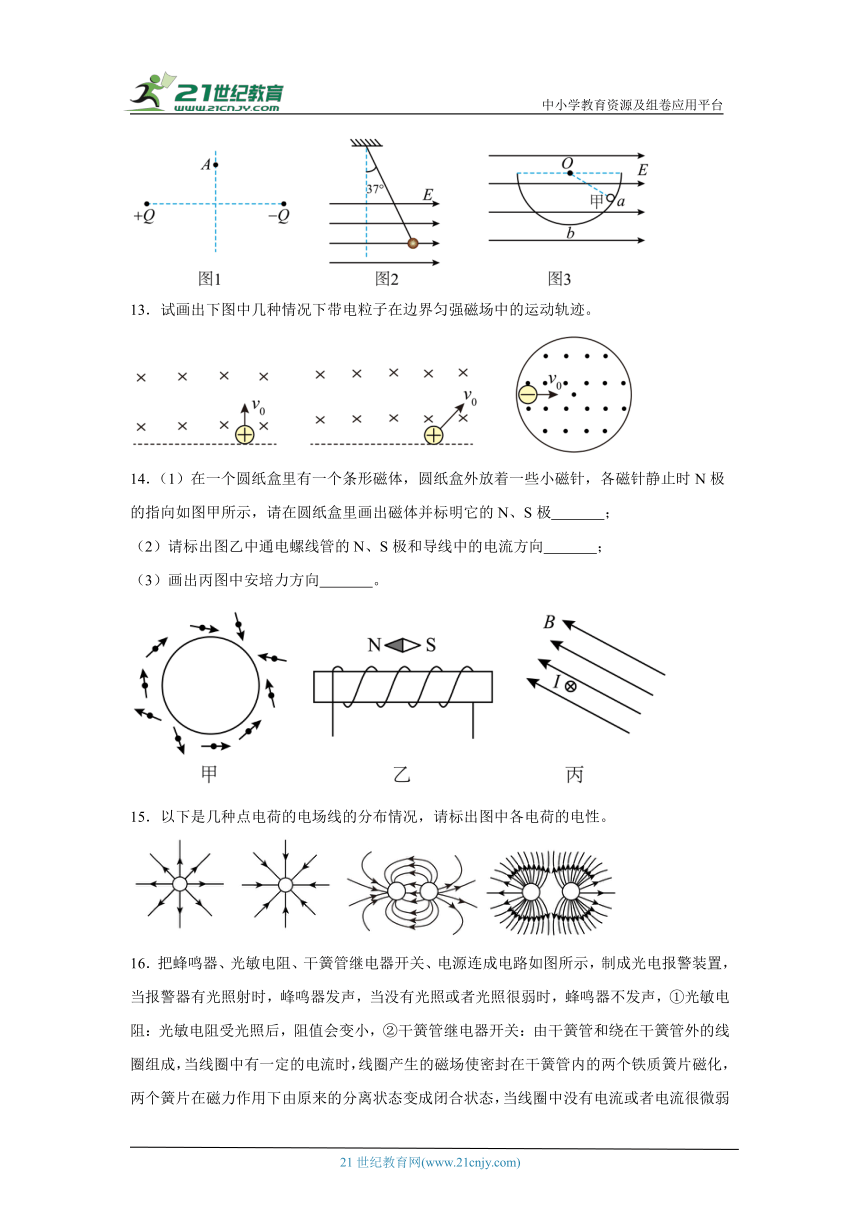

12．（1）如图1所示，真空中有两个等量异种点电荷，A点与两个点电荷的距离均为r，画出每个点电荷在A点产生的场强方向并对其矢量合成。
（2）如图2所示，长l的轻质细绳上端固定，下端连接一个可视为质点的带电小球，其质量为m。小球静止在水平向右的匀强电场中，画出小球受力分析图。
（3）如图3所示，水平向右的匀强电场中，一半径为R、圆心为O的光滑绝缘圆弧轨道固定在竖直平面内，质量为m、电荷量为q的小球甲恰好静止在a点。画出甲静止时受力分析图。
13．试画出下图中几种情况下带电粒子在边界匀强磁场中的运动轨迹。
14．（1）在一个圆纸盒里有一个条形磁体，圆纸盒外放着一些小磁针，各磁针静止时N极的指向如图甲所示，请在圆纸盒里画出磁体并标明它的N、S极 ；
（2）请标出图乙中通电螺线管的N、S极和导线中的电流方向 ；
（3）画出丙图中安培力方向 。
15．以下是几种点电荷的电场线的分布情况，请标出图中各电荷的电性。

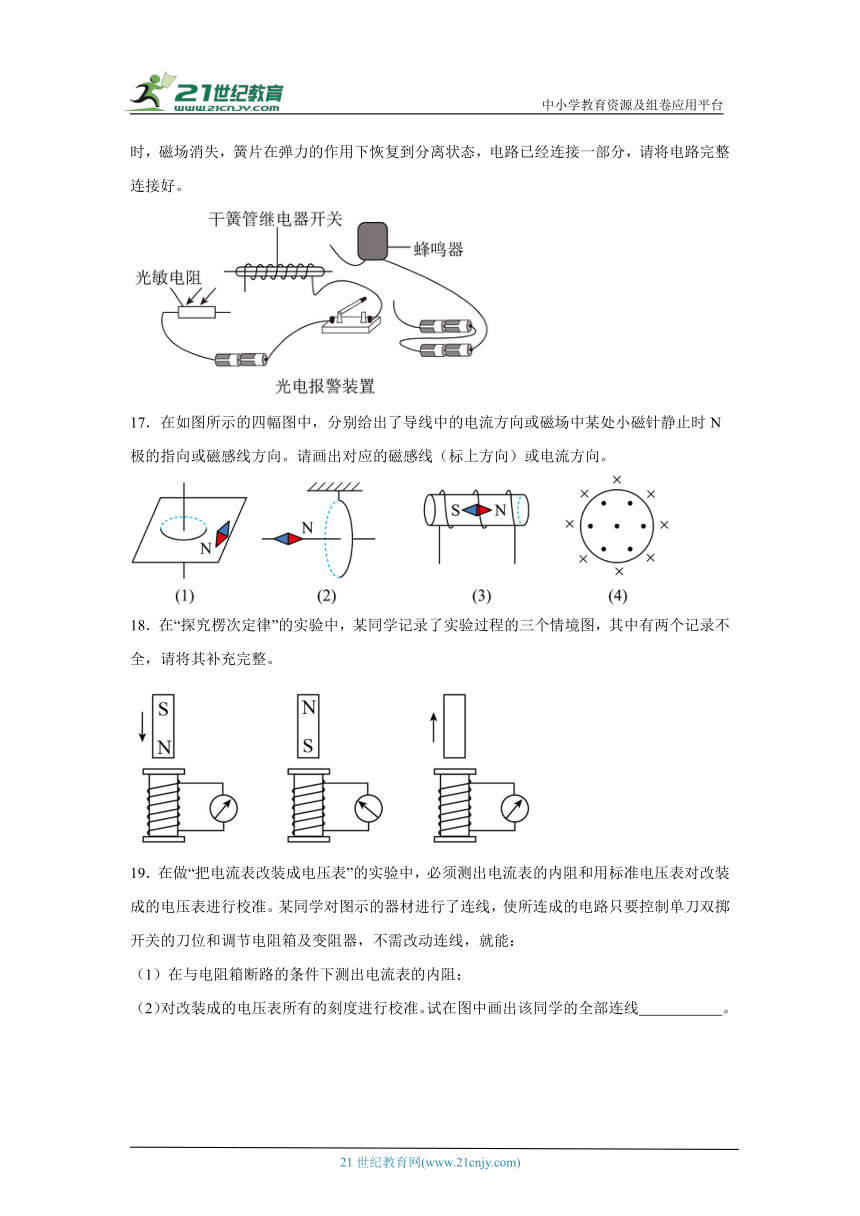

16．把蜂鸣器、光敏电阻、干簧管继电器开关、电源连成电路如图所示，制成光电报警装置，当报警器有光照射时，峰鸣器发声，当没有光照或者光照很弱时，蜂鸣器不发声，①光敏电阻：光敏电阻受光照后，阻值会变小，②干簧管继电器开关：由干簧管和绕在干簧管外的线圈组成，当线圈中有一定的电流时，线圈产生的磁场使密封在干簧管内的两个铁质簧片磁化，两个簧片在磁力作用下由原来的分离状态变成闭合状态，当线圈中没有电流或者电流很微弱时，磁场消失，簧片在弹力的作用下恢复到分离状态，电路已经连接一部分，请将电路完整连接好。
17．在如图所示的四幅图中，分别给出了导线中的电流方向或磁场中某处小磁针静止时N极的指向或磁感线方向。请画出对应的磁感线（标上方向）或电流方向。
18．在“探究楞次定律”的实验中，某同学记录了实验过程的三个情境图，其中有两个记录不全，请将其补充完整。
19．在做“把电流表改装成电压表”的实验中，必须测出电流表的内阻和用标准电压表对改装成的电压表进行校准。某同学对图示的器材进行了连线，使所连成的电路只要控制单刀双掷开关的刀位和调节电阻箱及变阻器，不需改动连线，就能：
（1）在与电阻箱断路的条件下测出电流表的内阻；
（2）对改装成的电压表所有的刻度进行校准。试在图中画出该同学的全部连线 。
20．试判断图示的带电粒子刚进入磁场时所受到的洛伦兹力的方向。
21．根据如图中标出的磁场方向，在图中标出通电导线中电流的方向。
中小学教育资源及组卷应用平台
中小学教育资源及组卷应用平台
21世纪教育网(www.21cnjy.com)
21世纪教育网(www.21cnjy.com)
《2025届高考物理专题专项训练：电磁学作图题》参考答案
1．
2．见解析
3．
4．见解析
5．
6．
7．见解析
8．（1） ；（2）
9．图甲：竖直向上；图乙：垂直纸面向外；图丙：竖直向下；图丁：垂直纸面向里
10．见解析
11．见解析
12．（1）；（2）；（3）
13．
14．
15．见解析
16．
17．
18．
19．
20．
21．
