生活用电 综合训练试题
2024--2025学年初中物理人教版九年级全一册
一、单选题
1．在如图所示的照明电路中，闭合开关S后，发现灯泡L不亮，用测电笔分别检测、两点，氖管都发光。若电路中只有一处故障，则可能是（　　）
A．开关断路 B．灯泡断路 C．灯泡短路 D．段断路
2．如图是小虎家中电路的一部分，下列说法中正确的是（　　）
A．电冰箱接入三孔插座后，其外壳与大地相连
B．断开开关时，站在地上的人接触A点或B点都不会触电
C．可以用漏电保护器来代替保险丝
D．为了用电安全，应在乙处安装开关，甲处安装电灯
3．如图所示是小明家的部分电路，下列说法正确的是（　　）
A．将烧水壶插头插入插座，烧水壶和灯泡L是串联的
B．灯泡L不能正常工作时，插座可能正常工作
C．插座中使用大功率用电器正常工作时，地线中会有电流通过
D．断开开关S，使用试电笔接触e点时，氖管会发光

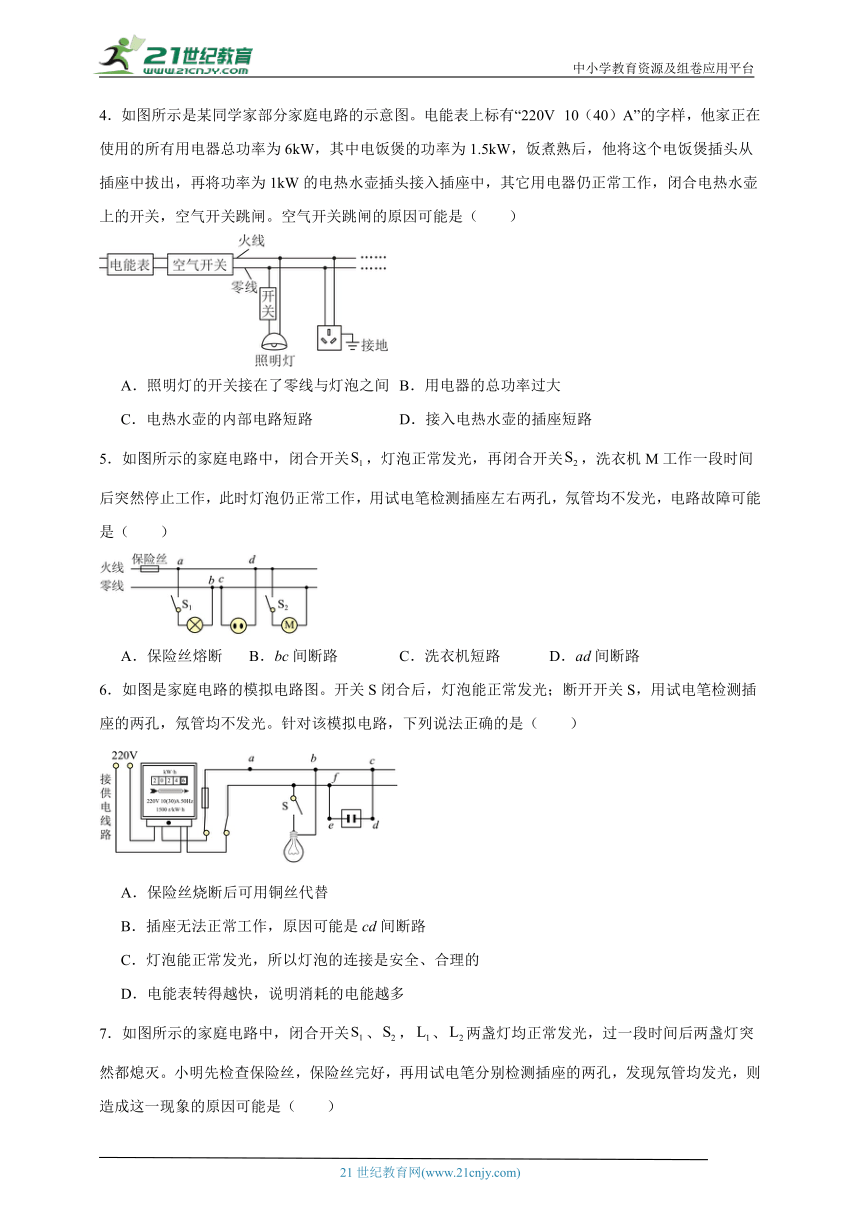

4．如图所示是某同学家部分家庭电路的示意图。电能表上标有“220V 10（40）A”的字样，他家正在使用的所有用电器总功率为6kW，其中电饭煲的功率为1.5kW，饭煮熟后，他将这个电饭煲插头从插座中拔出，再将功率为1kW的电热水壶插头接入插座中，其它用电器仍正常工作，闭合电热水壶上的开关，空气开关跳闸。空气开关跳闸的原因可能是（　　）
A．照明灯的开关接在了零线与灯泡之间 B．用电器的总功率过大
C．电热水壶的内部电路短路 D．接入电热水壶的插座短路
5．如图所示的家庭电路中，闭合开关，灯泡正常发光，再闭合开关，洗衣机M工作一段时间后突然停止工作，此时灯泡仍正常工作，用试电笔检测插座左右两孔，氖管均不发光，电路故障可能是（　　）
A．保险丝熔断 B．bc间断路 C．洗衣机短路 D．ad间断路
6．如图是家庭电路的模拟电路图。开关S闭合后，灯泡能正常发光；断开开关S，用试电笔检测插座的两孔，氖管均不发光。针对该模拟电路，下列说法正确的是（　　）
A．保险丝烧断后可用铜丝代替
B．插座无法正常工作，原因可能是cd间断路
C．灯泡能正常发光，所以灯泡的连接是安全、合理的
D．电能表转得越快，说明消耗的电能越多

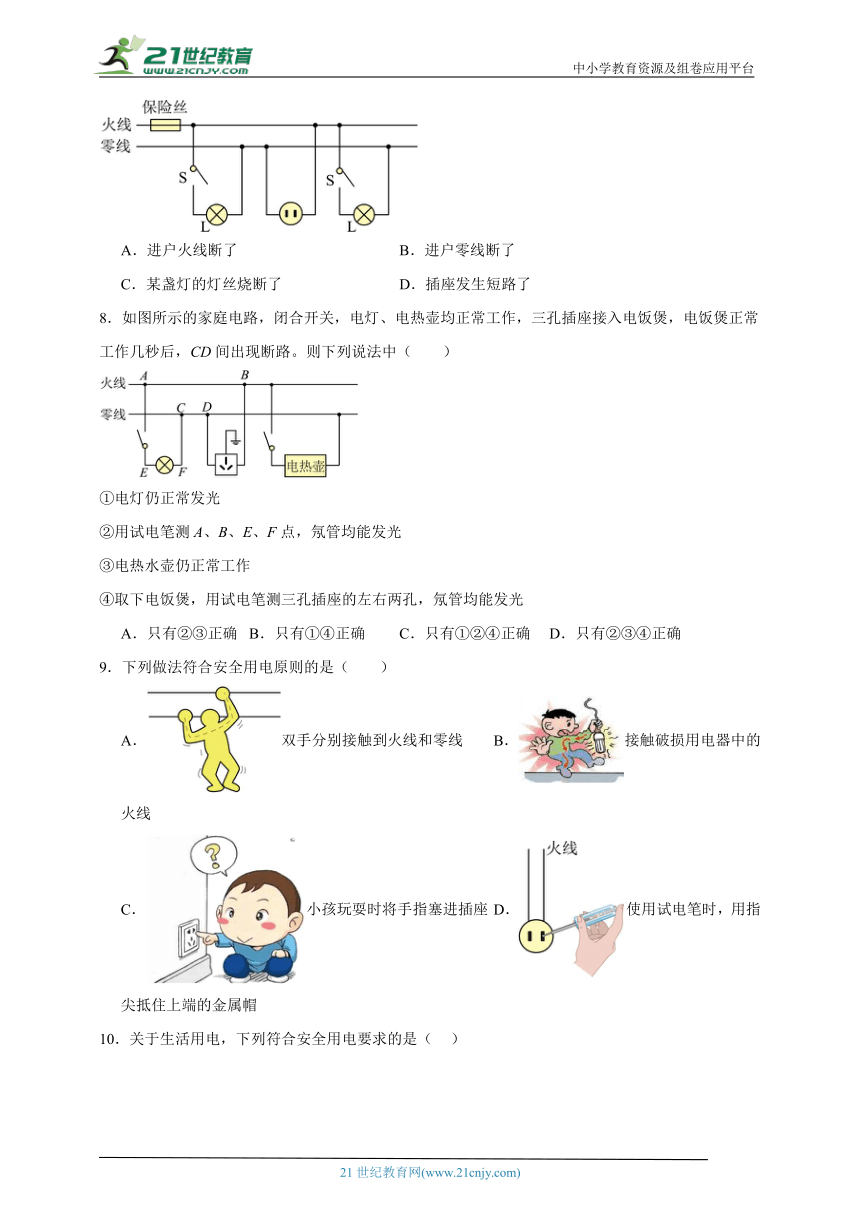

7．如图所示的家庭电路中，闭合开关、，、两盏灯均正常发光，过一段时间后两盏灯突然都熄灭。小明先检查保险丝，保险丝完好，再用试电笔分别检测插座的两孔，发现氖管均发光，则造成这一现象的原因可能是（　　）
A．进户火线断了 B．进户零线断了
C．某盏灯的灯丝烧断了 D．插座发生短路了
8．如图所示的家庭电路，闭合开关，电灯、电热壶均正常工作，三孔插座接入电饭煲，电饭煲正常工作几秒后，CD间出现断路。则下列说法中（　　）
①电灯仍正常发光
②用试电笔测A、B、E、F点，氖管均能发光
③电热水壶仍正常工作
④取下电饭煲，用试电笔测三孔插座的左右两孔，氖管均能发光
A．只有②③正确 B．只有①④正确 C．只有①②④正确 D．只有②③④正确
9．下列做法符合安全用电原则的是（　　）
A．双手分别接触到火线和零线 B．接触破损用电器中的火线
C．小孩玩耍时将手指塞进插座 D．使用试电笔时，用指尖抵住上端的金属帽

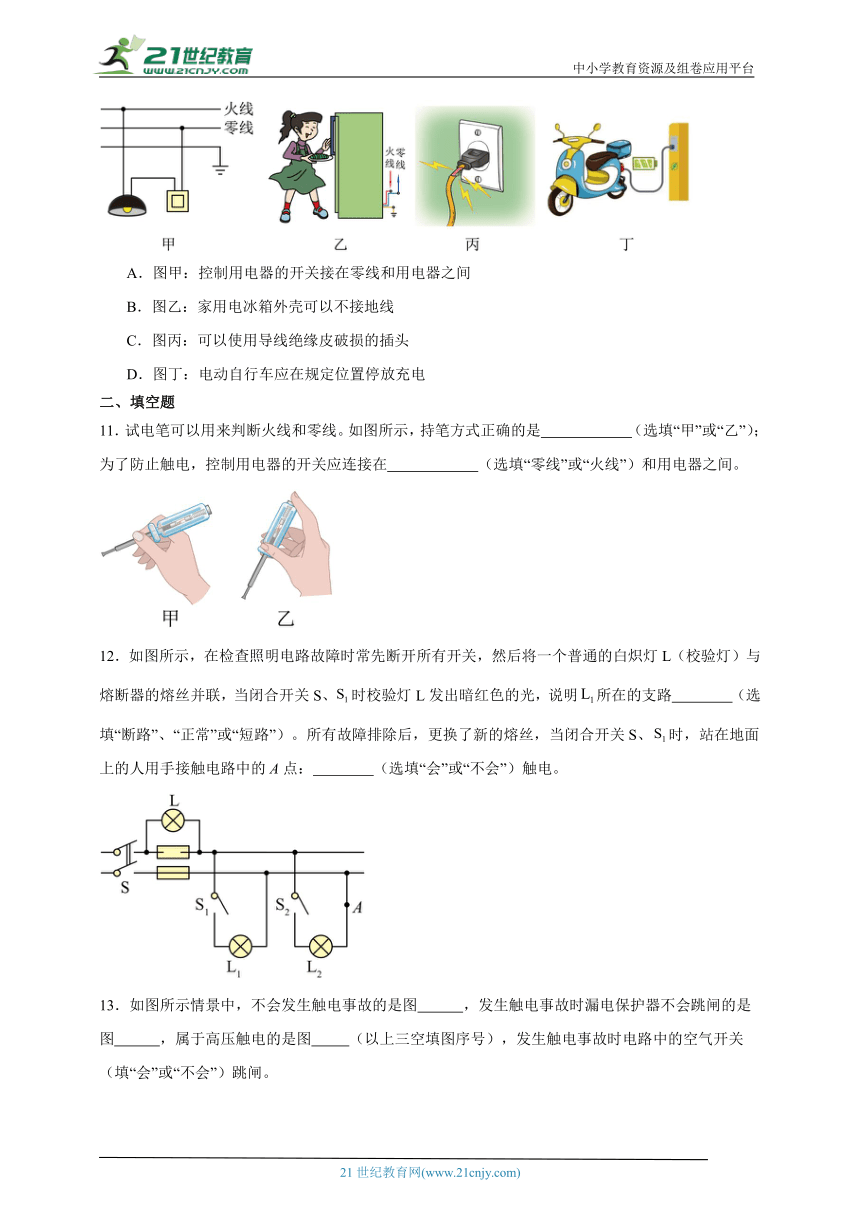

10．关于生活用电，下列符合安全用电要求的是（ ）
A．图甲：控制用电器的开关接在零线和用电器之间
B．图乙：家用电冰箱外壳可以不接地线
C．图丙：可以使用导线绝缘皮破损的插头
D．图丁：电动自行车应在规定位置停放充电
二、填空题
11．试电笔可以用来判断火线和零线。如图所示，持笔方式正确的是 （选填“甲”或“乙”）；为了防止触电，控制用电器的开关应连接在 （选填“零线”或“火线”）和用电器之间。

12．如图所示，在检查照明电路故障时常先断开所有开关，然后将一个普通的白炽灯L（校验灯）与熔断器的熔丝并联，当闭合开关S、时校验灯L发出暗红色的光，说明所在的支路 （选填“断路”、“正常”或“短路”）。所有故障排除后，更换了新的熔丝，当闭合开关S、时，站在地面上的人用手接触电路中的A点： （选填“会”或“不会”）触电。

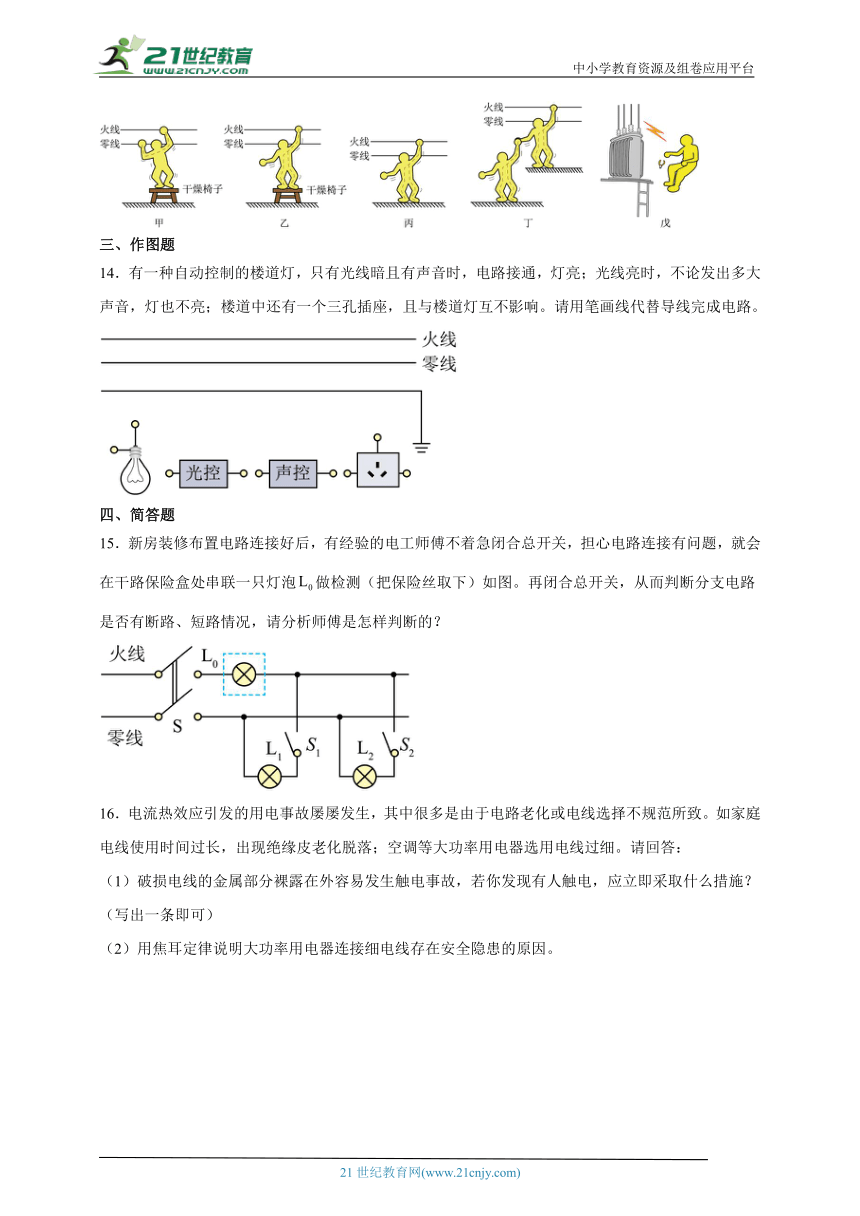

13．如图所示情景中，不会发生触电事故的是图 ，发生触电事故时漏电保护器不会跳闸的是图 ，属于高压触电的是图 （以上三空填图序号），发生触电事故时电路中的空气开关 （填“会”或“不会”）跳闸。
三、作图题
14．有一种自动控制的楼道灯，只有光线暗且有声音时，电路接通，灯亮；光线亮时，不论发出多大声音，灯也不亮；楼道中还有一个三孔插座，且与楼道灯互不影响。请用笔画线代替导线完成电路。
四、简答题
15．新房装修布置电路连接好后，有经验的电工师傅不着急闭合总开关，担心电路连接有问题，就会在干路保险盒处串联一只灯泡做检测（把保险丝取下）如图。再闭合总开关，从而判断分支电路是否有断路、短路情况，请分析师傅是怎样判断的？
16．电流热效应引发的用电事故屡屡发生，其中很多是由于电路老化或电线选择不规范所致。如家庭电线使用时间过长，出现绝缘皮老化脱落；空调等大功率用电器选用电线过细。请回答：
（1）破损电线的金属部分裸露在外容易发生触电事故，若你发现有人触电，应立即采取什么措施？（写出一条即可）
（2）用焦耳定律说明大功率用电器连接细电线存在安全隐患的原因。
参考答案
1．D
A．若开关S断路，则电流无法从火线流到、两点，用测电笔分别检测、两点，氖管不会发光，故A不符合题意；
B．若灯泡断路，则电流无法从火线流到点，用测电笔分别检测点，氖管不会发光，故B不符合题意；
C．若灯泡短路，电流直接从火线流到零线，空气开关会自动切断电路，用测电笔分别检测、两点，氖管不会发光，故C不符合题意；
D．若段断路，电流从火线流到、两点时，无法流回零线，只能通过测电笔、人体流进大地，所以测电笔有电流流过，氖管会发光，故D符合题意。
故选D。
2．A
．电冰箱接入三孔插座能使电冰箱金属外壳接地，防止由于冰箱的外壳漏电而使人发生触电事故，故A正确；
B．断开开关时，站在地上的人接触A点时，接触了火线，会触电，故B错误；
C．保险丝是防止线路短路或者超负荷用的，而漏电保护器只有漏电的时候会跳闸，所以漏电保护器和保险丝作用不相同，在电路中要同时安装，故C错误；
D．若在图中甲、乙两处分别装上电灯或开关，开关与火线连接，故甲处应装开关，乙处应装电灯，故D错误。
故选。
3．B
A．因插座与灯泡是并联的，因此将烧水壶插头插入插座，烧水壶和灯泡可以独立工作，互不影响，烧水壶和灯泡L是并联的，故A错误；
B．因插座与灯泡是并联的，二者互不影响，因此灯泡L不能正常工作时，插座可能正常工作，故B正确；
C．插座的上方孔连接地线，其作用是当用电器外壳漏电时，电流会通过地线导入大地，插座中使用大功率用电器正常工作时，地线中不会有电流通过，故C错误；
D．断开开关S，使用试电笔接触e点时，e点与火线断开，则氖管不会发光，故D错误。
故选B。
4．C
A．照明灯的开关接在了零线与灯泡之间，不会造成电路电流过大，空气开关跳闸，故A不符合题意；
B．电能表上标有“220V 10（40）A”的字样，电路允许最大电功率
正在使用的所有用电器总功率为6kW，其中电饭煲的功率为1.5kW，所以造成空气开关跳闸的原因不是用电器的总功率过大，故B不符合题意；
C．电热水壶的内部电路短路时，闭合电热水壶上的开关，会造成电路电流过大，空气开关跳闸，故C符合题意；
D．若接入电热水壶的插座短路，在电热水壶插头接入插座之前，电路电流就会过大，造成空气开关跳闸，故D不符合题意。
故选C。
5．D
灯L仍正常发光，洗衣机M工作一段时间后突然停止工作，这表明电路出现了断路现象；灯L仍正常发光，说明a、b左边的火线、零线均正常；用试电笔检测插座左右两孔，氖管均不发光，说明火线出现了断路现象，因此是ad间发生了断路。故D符合题意，ABC不符合题意。
故选D。
6．B
A．铜丝的熔点较高，不易熔断，所以保险丝烧断后不可用铜丝代替，故A错误；
B．开关S闭合后，灯泡能正常发光，说明灯左侧电路正常，断开开关S，用试电笔检测插座的两孔，氖管均不发光，说明插座右孔与火线断开，可能是cd间断路，故B正确；
C．为了安全，要将开关接在火线上，有保险丝的是火线，图中灯的开关接在零线上，所以即使灯泡能正常发光，灯泡的连接也是不安全、不合理的，故C错误；
D．电能表转得越快，说明消耗的电能的速度越快，但不能说明消耗的电能越多，故D错误。
故选B。
7．B
A．如果进户线的火线断了，试电笔的氖管不会发光，故A不符合题意；
B．如果进户零线断了，插座的两孔都和火线连接，用试电笔分别检测插座的两孔，氖管均发光，故B符合题意；
C．因各灯并联，互不影响，某个电灯的灯丝烧断了，其它灯仍还亮，故C不符合题意；
D．插座处发生短路，会使保险丝熔断，试电笔的氖管不会发光，故D不符合题意。
故选B。
8．B
如图所示的家庭电路，闭合开关，电灯、电热壶均正常工作，三孔插座接入电饭煲，电饭煲正常工作几秒后，且CD间出现断路。
①因为断路出现在CD间，由图可知，电灯所做支路完好，即灯泡仍能正常发光，故①正确；
②因为断路出现在零线CD间，开关闭合，则A、B、E点都与火线连接，用试电笔测A、B、E点，氖管均能发光，但F点与零线连接，所以用试电笔测F点时，氖管不能发光，故②错误；
③因为断路出现在CD间，电热水壶所在支路零线断路，不能构成回路，所以电热水壶不能正常工作，故③错误；
④因为断路出现在零线CD间，用试电笔测三孔插座的左右两孔，氖管均能发光，故④正确。
综上所述，只有①④正确。
故选B。
9．D
A．双手同时分别接触家庭电路中的火线和零线，火线和零线之间的电压是220V，加在人体的电压是220V，超过人体的安全电压，会对人体造成危害，不符合安全用电原则，故A不符合题意；
B．接触破损用电器中的火线，会发生触电危险，对人体造成危害，不符合安全用电原则，故B不符合题意；
C．小孩玩耍时将手指塞进插座容易发生触电事故，不符合安全用电原则，故C不符合题意；
D．使用测电笔辨别火线与零线时，一定要用要用指尖抵住上端的金属帽，符合安全用电原则，故D符合题意。
故选D。
10．D
A．图甲：控制用电器的开关接在火线和用电器之间，开关能够切断火线，故A不符合题意；
B．图乙：电冰箱必须使用三脚插头，让金属外壳接地可以防止因漏电导致金属外壳带电而发生触电事故，故B不符合题意；
C．图丙：使用绝缘皮破损的插头，人很容易接触到火线而发生危险，故C不符合题意；
D．图丁：电动自行车应在规定位置停放充电，可以防止因火灾造成的损失，故D符合题意。
故选D。
11． 乙 火线
[1]在使用测电笔时，手必须与笔尾的金属体接触，以让微弱的电流通过人体从而形成通路，图乙持笔方式是正确的，甲持笔方式笔尾金属体没有与手接触，这时由于电路处于断路状态，笔尖接触火线时，氖管不会发光，导致误判。
[2]家庭电路中，开关要接在火线和用电器之间，断开开关，切断火线，操作更安全。
12． 正常 不会
[1]白炽灯L与熔断的熔丝并联后，闭合开关S、S1时，灯L发出暗红色光，说明灯L1所在支路正常，因为此时L与L1串联，所以灯L发光偏暗。若L1支路短路，则L正常发光，若L1所在支路断路，则L不发光。
[2]所有故障排除后，更换了新的熔丝，当闭合开关S、S1时，220V的电压由灯L1分担，A点与零线之间电压为0，站在地面上的人用手接触电路中的A点，加在人身上的电压为0，不会触电。
13． 乙 甲 戊 不会
[1][2][3]人体触电，原因是有电流流过，人体为导体，一边与零线相接或与大地相接，图甲中有电流流过人体，双线触电；图乙中没有电流流过人体，不会触电；图丙中有电流流过人体；图丁中有电流流过人体；而图甲中，火线与零线的电流相同，漏电保护器不会跳闸；戊图人体靠近高压带电体，会发生高压电弧触电，属于高压触电。
[4]发生触电事故时，通过人体的电流不会过大，电路中的空气开关，不会断开。
14．
由题意知，只有当“光控开关”、“声控开关”都闭合了灯才能亮，说明灯泡与两个开关串联，且火线要先过开关，再接入灯泡尾部的金属点，零线接入螺旋套；三孔插座与灯泡并联，其接法为：左孔接零线、右孔接火线、上孔接地线。电路如图
15．见解析
依次闭合开关，若正常发光，说明两端电压为220V，则该支路中有灯泡短路；若发光亮度较暗，说明两端电压小于220V，则该支路属于正常通路状态；若不发光，则该支路处于开路状态，此时电路中没有电流经过，所以不发光。
16．（1）见解析（2）见解析
（1）为了避免触电事故扩大，当有人触电时，应首先断开电源，然后进行救援，或使用绝缘的木棍等挑开电线进行救援。
（2）在家庭电路中，大功率用电器连接细电线时，电线的横截面积较小，电阻较大，且根据可知，家庭电路电压一定，使用大功率用电器，电路电流过大，由Q=I2Rt可知，细电线中电流产生的热量较多，往往比别处更容易发热，引起火灾。
