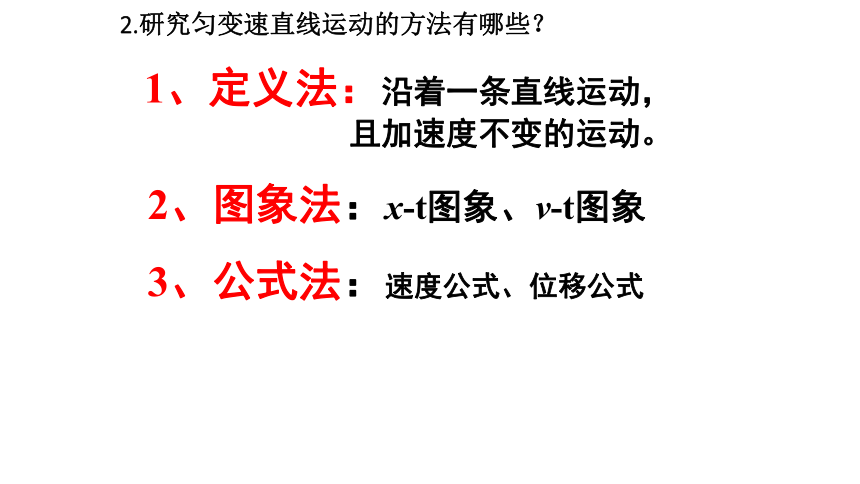

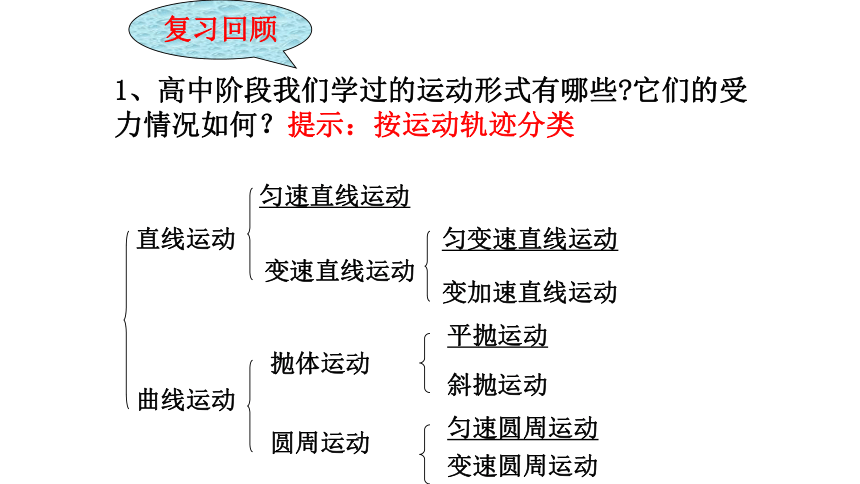

课件37张PPT。简谐运动复习回顾1、高中阶段我们学过的运动形式有哪些?它们的受力情况如何？提示：按运动轨迹分类直线运动曲线运动匀速直线运动变速直线运动匀变速直线运动变加速直线运动抛体运动圆周运动平抛运动斜抛运动匀速圆周运动变速圆周运动2.研究匀变速直线运动的方法有哪些？1、定义法：沿着一条直线运动， 且加速度不变的运动。
2、图象法：x-t图象、v-t图象
3、公式法：速度公式、位移公式

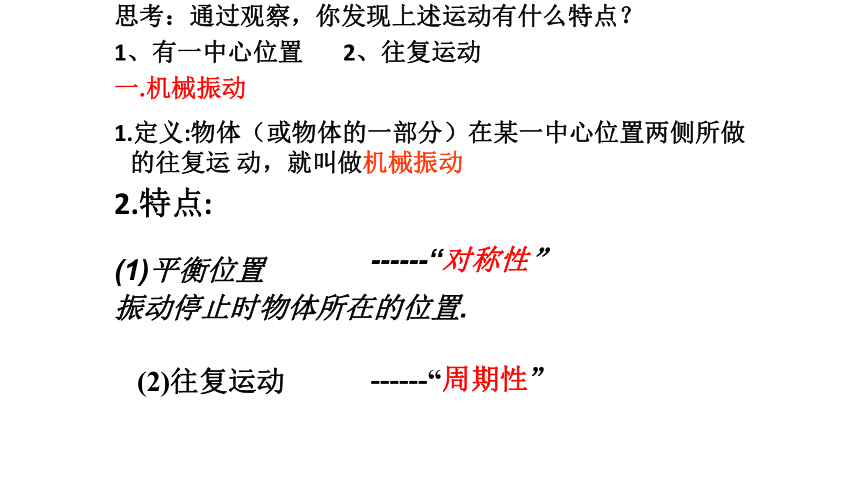

思考：通过观察，你发现上述运动有什么特点？
1、有一中心位置 2、往复运动
一.机械振动
1.定义:物体（或物体的一部分）在某一中心位置两侧所做的往复运 动，就叫做机械振动
2.特点:

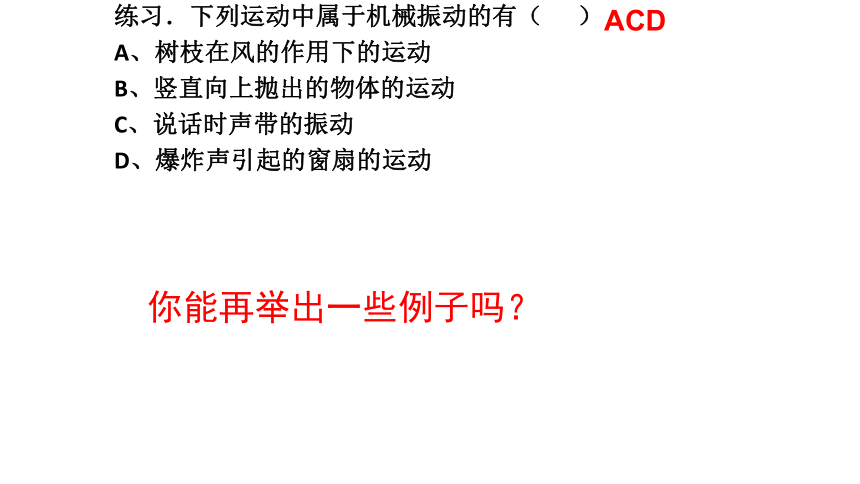

练习．下列运动中属于机械振动的有（ ）
A、树枝在风的作用下的运动
B、竖直向上抛出的物体的运动
C、说话时声带的振动
D、爆炸声引起的窗扇的运动ACD你能再举出一些例子吗？最简单的机械振动:简谐运动

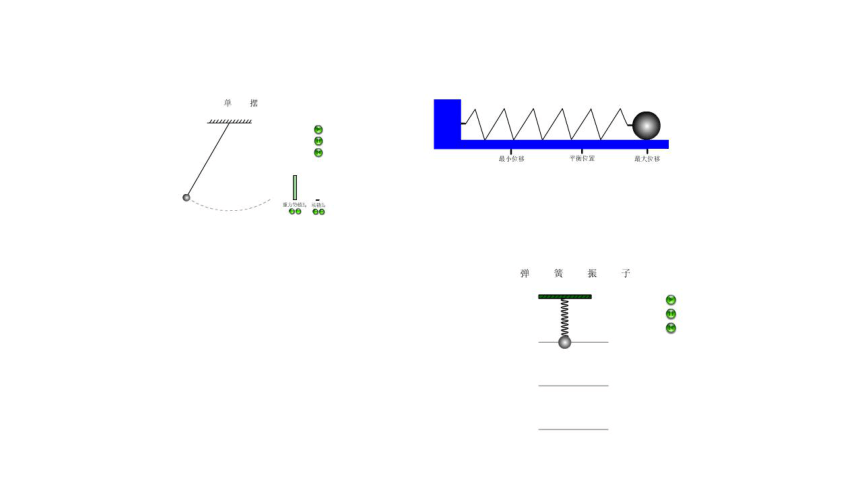

简谐运动的特例：
弹簧振子
单摆

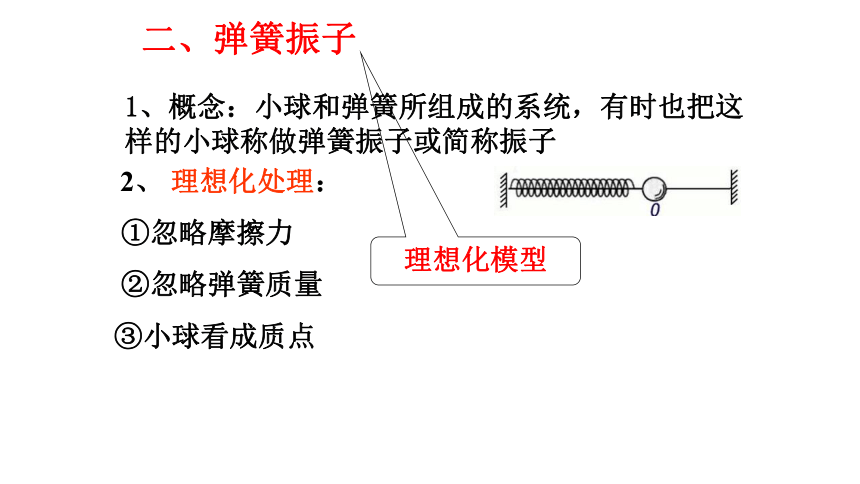

2、 理想化处理：
①忽略摩擦力
②忽略弹簧质量

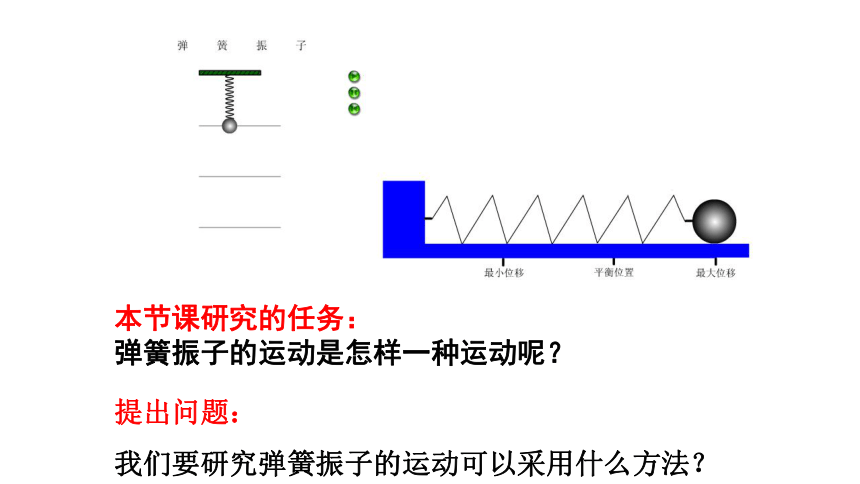

③小球看成质点二、弹簧振子1、概念：小球和弹簧所组成的系统，有时也把这样的小球称做弹簧振子或简称振子 理想化模型提出问题：
我们要研究弹簧振子的运动可以采用什么方法？本节课研究的任务：
弹簧振子的运动是怎样一种运动呢？三、振动图像(位移--时间图象)1、位移x:振动物体的位移x都是相对于平衡位置的位移
振动物体的位移x：用从平衡位置指向物体所在位置的有向线段表示.
如图示，是振子在A、B位置的位移xA和xB 坐标原点0－平衡位置横坐标t－振动时间纵坐标x－振子偏离平衡位置的位移规定在0点右边时位移为正，左边时位移为负.2、画法:三、振动图像(位移--时间图象)思考:画图象最常用的方法是什么?
描点法
2.画法 (1)描点法(2)记录法竖直弹簧振子的振动图象演示请学生做一做:P.4问题与练习第1题
第一步:先不拉动白纸,观察在白纸上画出的线
思考:如何才能将位移随时间的变化展示在白纸上呢?
思考:为什么匀速拉动的纸带上的位移可以表示时间?
因为匀速直线运动中,要发生相等的位移需要相等的时间,纸带上位移的均匀变化反映了时间的均匀流逝,所以可以用移动木板的位移长短来表现时间的长短.类似应用绘制地震曲线的装置3、验证:方法一 验证法: 假定是正弦曲线，可用刻度尺测量它的振幅和周期，写出对应的表达式，然后在曲线中选小球的若干个位置，用刻度尺在图中测量它们的横坐标和纵坐标，代入所写出的正弦函数表达式中进行检验，看一看这条曲线是否真的是一条正弦曲线。 方法二 拟合法:在图中，测量小球在各个位置的横坐标和纵坐标，把测量值输入计算机中作出这条曲线，然后按照计算机提示用一个周期性函数拟合这条曲线，看一看弹簧振子的位移—时间的关系可以用什么函数表示。结论：
弹簧振子的振动图像是一条正弦曲线. 四、简谐运动1、定义：
质点的位移随时间按正弦规律变化的振动.
如：弹簧振子的运动等。简谐运动是最简单、最基本的振动。 2.简谐振动的振动图象(x-t图象)横坐标——时间；纵坐标——偏离平衡位置的位移振动图象是一条正弦曲线.思考1、简谐运动的图象就是物体的运动轨迹吗？2.振动图象反映了什么规律?3.物理意义:
反映的是作简谐运动的质点位移随时间变化的规律3、由简谐运动的图象判断简谐运动属于下列哪一种运动？
A、匀变速运动
B、匀速直线运动
C、变加速运动
D、匀加速直线运动
4.简谐运动是一种变加速运动
思考:弹簧振子在振动过程中位移和速度怎么变化?有什么特点?5. 位移、速度特点练习:某一弹簧振子的振动图象如图所示，则由图象判断下列说法正确的是（ ）
A、振子偏离平衡位置的最大距离为10cm
B、1s到2s的时间内振子向平衡位置运动
C、2s时和3s时振子的位移相等，运动方向也相同
D、振子在2s内完成一次往复性运动AB练习:某弹簧振子的振动图象如图所示，根据图象判断。下列说法正确的是（ ）
A、第1s内振子相对于平衡位置的位移与速度方向相反
B、第2s末振子相对于平衡位置的位移为-20cm
C、第2s末和第3s末振子相对于平衡位置的位移均相同，但瞬时速度方向相反
D、第1s内和第2s内振子相对于平衡位置的位移方向相同，
瞬时速度方向相反。 D一、机械振动： 1.定义:物体在平衡位置附近所做的往复运动.
2.特点:对称性; 周期性.二、弹簧振子模型： 1.小球看成质点;2.忽略弹簧质量 3.忽略摩擦力.四、简谐运动：
1.定义:质点的位移随时间按正弦规律变化的振动.
2.图象:是一条正弦曲线.三、振动图像(x--t图象)
横坐标t—时间;纵坐标x—偏离平衡位置的位移.小结:巩固练习
1.关于振动图象，下列说法正确的是（ ）
A、振动图象上的点即振子在空间的具体位置，振动图线则描绘了振子的运动轨迹
B、振动图象表达了振动位移随时间的变化规律
C、所有机械振动的振动图象都是正弦或余弦图象
D、以上说法都不正确
P.5 问题与练习第2题、第3题B
