中小学教育资源及组卷应用平台

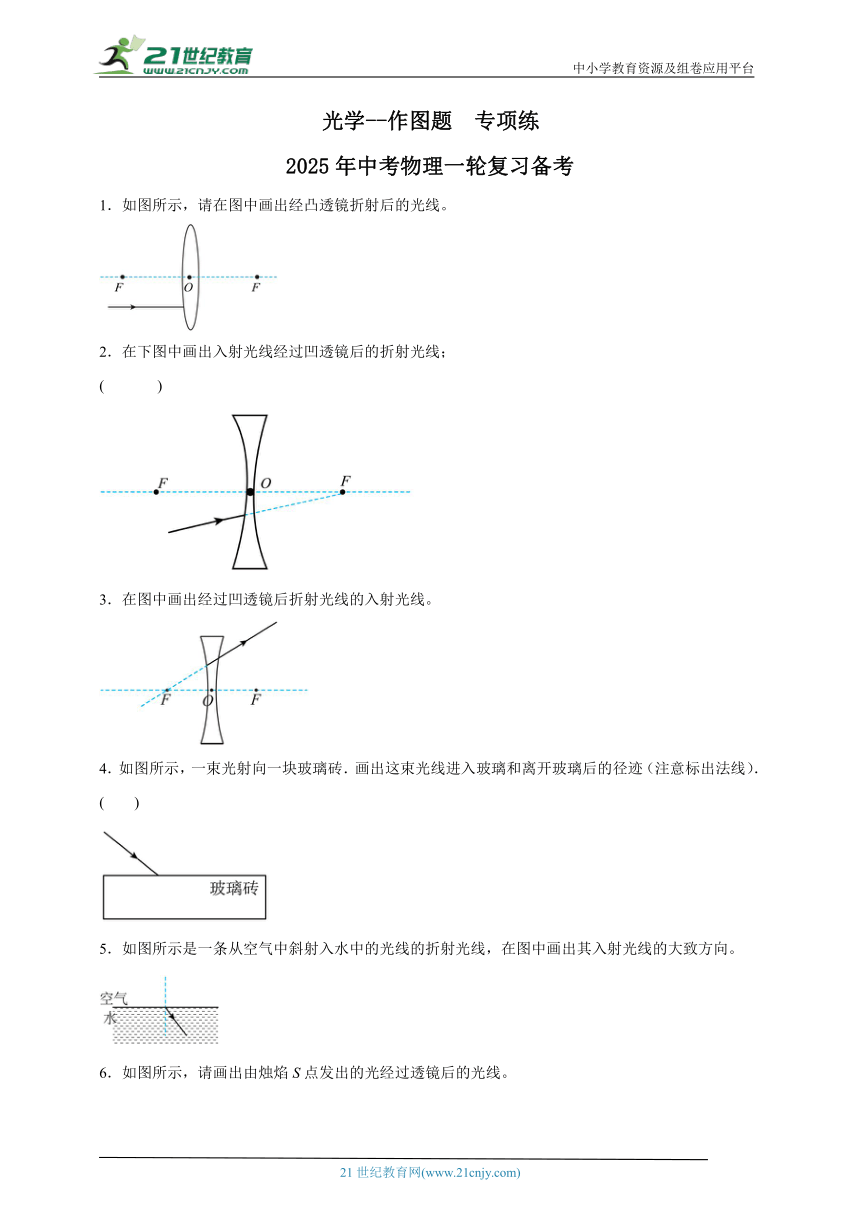

光学--作图题 专项练
2025年中考物理一轮复习备考
1．如图所示，请在图中画出经凸透镜折射后的光线。
2．在下图中画出入射光线经过凹透镜后的折射光线；
( )
3．在图中画出经过凹透镜后折射光线的入射光线。
4．如图所示，一束光射向一块玻璃砖．画出这束光线进入玻璃和离开玻璃后的径迹（注意标出法线）．
( )
5．如图所示是一条从空气中斜射入水中的光线的折射光线，在图中画出其入射光线的大致方向。

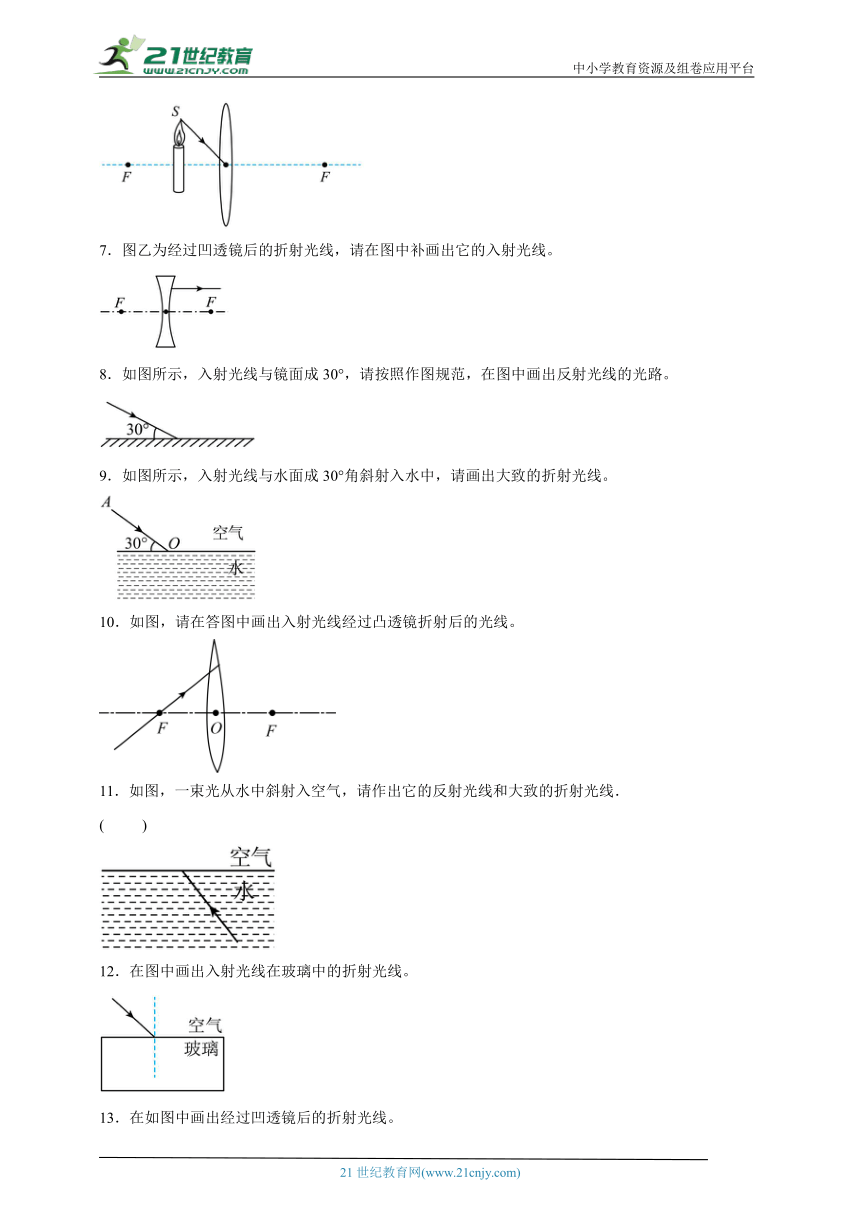

6．如图所示，请画出由烛焰S点发出的光经过透镜后的光线。
7．图乙为经过凹透镜后的折射光线，请在图中补画出它的入射光线。
8．如图所示，入射光线与镜面成30°，请按照作图规范，在图中画出反射光线的光路。
9．如图所示，入射光线与水面成30°角斜射入水中，请画出大致的折射光线。
10．如图，请在答图中画出入射光线经过凸透镜折射后的光线。
11．如图，一束光从水中斜射入空气，请作出它的反射光线和大致的折射光线．
( )
12．在图中画出入射光线在玻璃中的折射光线。
13．在如图中画出经过凹透镜后的折射光线。

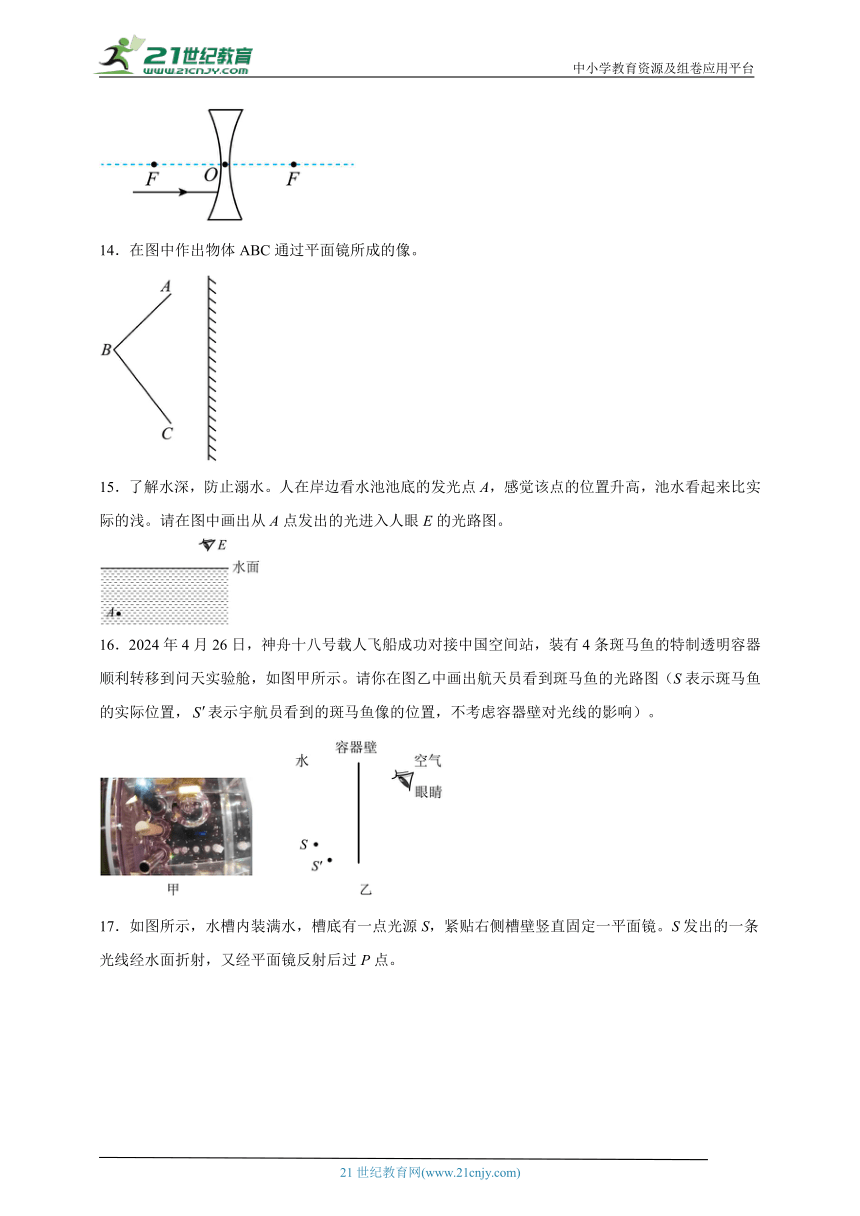

14．在图中作出物体ABC通过平面镜所成的像。
15．了解水深，防止溺水。人在岸边看水池池底的发光点A，感觉该点的位置升高，池水看起来比实际的浅。请在图中画出从A点发出的光进入人眼E的光路图。
16．2024年4月26日，神舟十八号载人飞船成功对接中国空间站，装有4条斑马鱼的特制透明容器顺利转移到问天实验舱，如图甲所示。请你在图乙中画出航天员看到斑马鱼的光路图（S表示斑马鱼的实际位置，表示宇航员看到的斑马鱼像的位置，不考虑容器壁对光线的影响）。

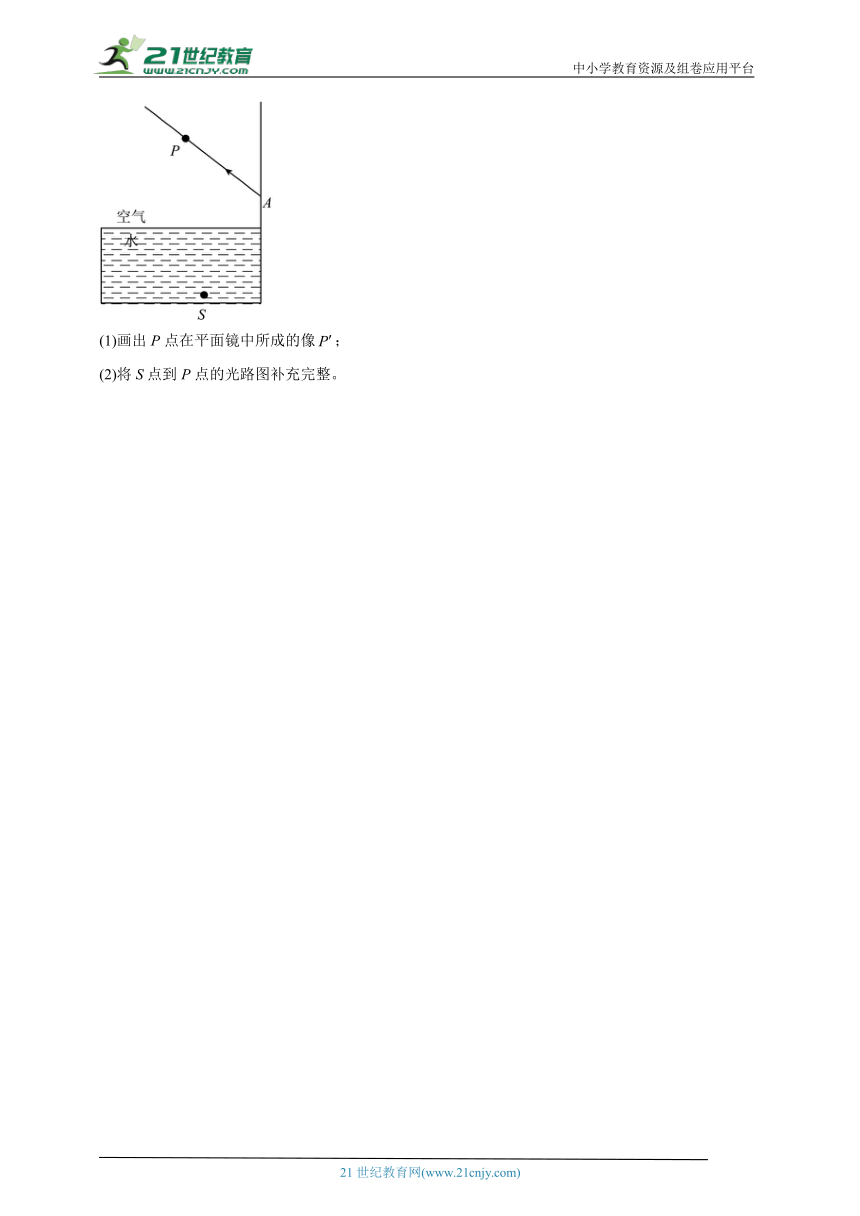

17．如图所示，水槽内装满水，槽底有一点光源S，紧贴右侧槽壁竖直固定一平面镜。S发出的一条光线经水面折射，又经平面镜反射后过P点。
(1)画出P点在平面镜中所成的像；
(2)将S点到P点的光路图补充完整。
参考答案
1．
凸透镜的三条特殊光线：①通过焦点的光线经凸透镜折射后将平行于主光轴；②平行于主光轴的光线经凸透镜折射后将过焦点；③过凸透镜光心的光线传播方向不改变。
故平行于主光轴的光线经凸透镜折射后将过焦点，如图所示：
2．
根据凹透镜三条特殊光线知道，延长线过另一侧焦点的光线经凹透镜折射后将平行于主光轴，故光路如图
3．
凹透镜中，平行于主光轴的光线，折射光线的反向延长线过焦点，如图所示：
4．
先画出法线，光从空气斜射入玻璃，折射角小于入射角，再折射进入空气时，拆解角大于入射角，据此大致确定折射光线的方向．故答案：
5．
如图，根据光的折射规律，折射光线、入射光线分居法线两侧，所以入射光线在法线左边；光从空气当中斜射入水中，折射角小于入射角，则光路图如下图所示：
6．
过光心的光线经凸透镜折射后传播方向不改变，如图所示：
7．
由凹透镜的折射规律可知，指向另一侧焦点的入射光线经过凹透镜折射后，折射光线将平行于主光轴射出，入射光线如下图所示
8．
由题可知，入射光线与镜面成30°，则入射角为
90°-30°=60°
反射角等于入射角，则反射角也为60°；先过入射光线与镜面的交点（入射点）作垂直于镜面的法线，然后在与法线夹角为60°的位置作反射光线。如图所示：
9．
光从空气斜射入水中时，光线会发生偏折，折射角小于入射角，即折射光线靠近法线偏折，如图所示：
10．
过凸透镜焦点的光线经凸透镜折射后将平行于主光轴射出，如下图所示：
11．
先过入射点作出法线，根据反射光线、入射光线分居法线两侧，反射角等于入射角，在法线左侧的水中作出反射光线；根据光的折射定律，光从水中斜射入空气时，折射角大于入射角，折射光线与入射光线在两种介质中，在法线左侧的空气中作出折射光线，如图所示：
12．
光的折射规律：光从空气斜射入玻璃中，折射光线向法线偏折，折射角小于入射角，由此可以画出对应的折射光线，具体如图所示：
13．
凹透镜中，平行于主光轴的光线，折射光线的反向延长线过焦点，如图所示：
14．
根据平面镜成像的特点，像和物体关于平面镜对称，先过A点作平面镜的垂线，根据距离相同，找到对称点A'，同理在画出B'，C'， 由于平面镜成的是虚像，故需要用虚线连接A'B'，B'C'，如图所示：
15．
眼睛观察到的A′点在A点的斜上方，然后连接A′与眼睛与界面的交点为折射点O，在图中A′点是A点的像，光由A点发出，经水面射入空气中时发生折射，折射角大于入射角而射入眼睛点，A′就在折射光线的反向延长线上，如图所示：
16．
眼睛以为光线是沿直线传播的，连接眼睛与像点，可得折射光线，折射光线与界面的交点为入射点，连接S点与入射点，可得入射光线，如图所示：
17．
（1）平面镜所成的像与物关于平面镜对称，因此P点在平面镜中的像和P点关于水面对称，过P做P点关于平面镜的对称点。如图所示：
（2）平面镜所成的像与物关于平面镜对称，因此P点在平面镜中的像和P点关于水面对称，过P做P点关于平面镜的对称点，与平面镜交于A，在光的反射中，光路是可逆的，若光由P点发出，则经过平面镜反射后，其反射光线的反向延长线经过，故将和A点连接并延长，与水面的交点O即为光由水中射出时的出射点，连接SO，即为光在水中的光线，如图所示：
