江苏省盐城市时杨中学2015-2016学年高二下学期期中考试物理试题

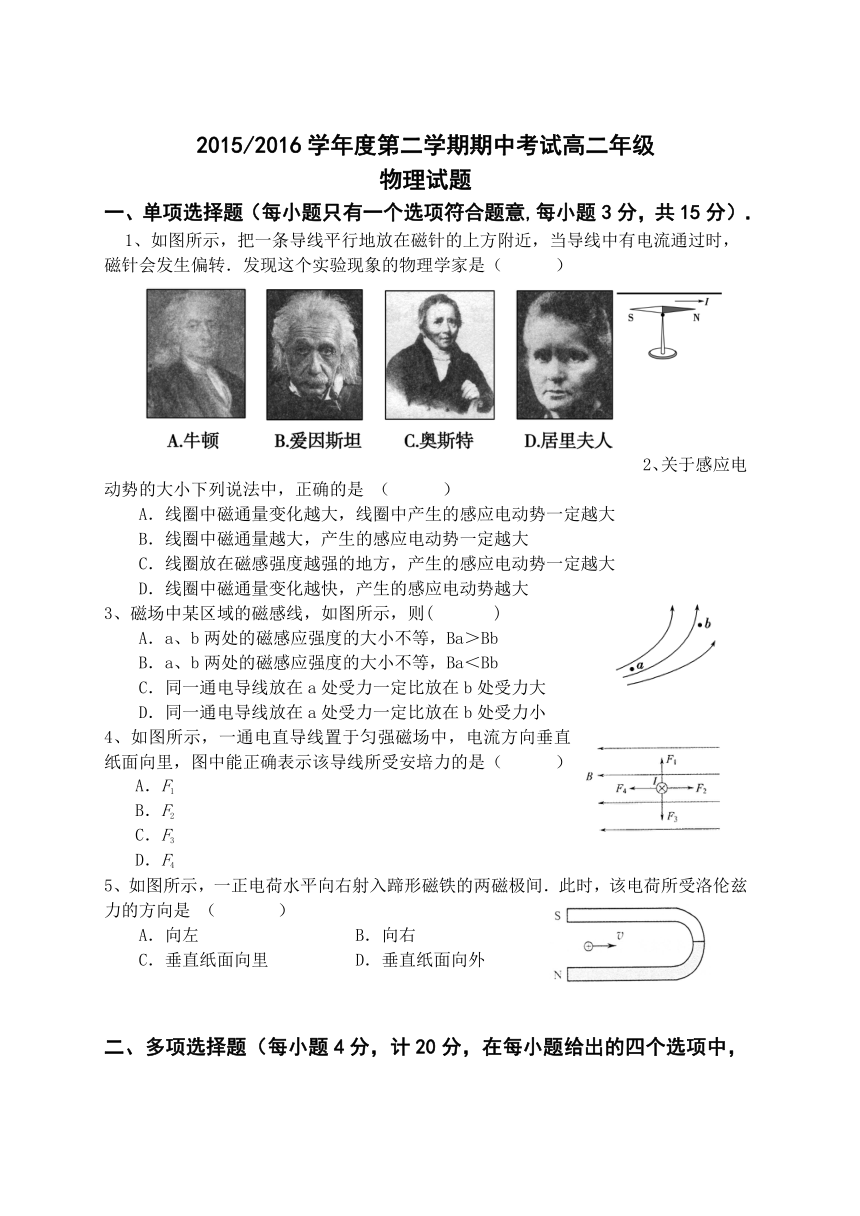

2015/2016学年度第二学期期中考试高二年级
物理试题
一、单项选择题（每小题只有一个选项符合题意,每小题3分，共15分）．
1、如图所示，把一条导线平行地放在磁针的上方附近，当导线中有电流通过时，磁针会发生偏转．发现这个实验现象的物理学家是（ ）
2、关于感应电动势的大小下列说法中，正确的是 （ ）
A．线圈中磁通量变化越大，线圈中产生的感应电动势一定越大
B．线圈中磁通量越大，产生的感应电动势一定越大
C．线圈放在磁感强度越强的地方，产生的感应电动势一定越大
D．线圈中磁通量变化越快，产生的感应电动势越大
3、磁场中某区域的磁感线，如图所示，则(　 　)
A．a、b两处的磁感应强度的大小不等，Ba＞Bb
B．a、b两处的磁感应强度的大小不等，Ba＜Bb
C．同一通电导线放在a处受力一定比放在b处受力大
D．同一通电导线放在a处受力一定比放在b处受力小
4、如图所示，一通电直导线置于匀强磁场中，电流方向垂直纸面向里，图中能正确表示该导线所受安培力的是（ ）
A．F1
B．F2
C．F3
D．F4
5、如图所示，一正电荷水平向右射入蹄形磁铁的两磁极间．此时，该电荷所受洛伦兹力的方向是 （ ）
A．向左 B．向右
C．垂直纸面向里 D．垂直纸面向外
二、多项选择题（每小题4分，计20分，在每小题给出的四个选项中，有多个选项是符合题目要求的，选对但不全得2分，错选或不选得0分）
6、如图所示，导线ab和cd互相平行，则在下列情况下导线cd中有感应电流的是（ ）
A.开关S断开或闭合的瞬间
B.开关S是闭合的，滑动触头向左滑动
C.开关S是闭合的，滑动触头向右滑动
D.开关S始终闭合，滑动触头静止不动
7、穿过一个电阻为2Ω的闭合线圈的磁通量每秒均匀减小0.4Wb，则线圈中( )
A．感应电动势为0.4V　　　　　　　B．感应电动势每秒减小0.4V
C．感应电流恒为0.2A　　　　　　　D．感应电流每秒减小0.2A
8、将一小段通电直导线垂直磁场方向放入一匀强磁场中，下列图象能正确反映各量间关系的是（ ）
9、如图所示电路，D1、D2是两个相同的小灯，L是一个自感系数很大的铁芯线圈，其电阻与R相同．由于存在自感现象，在电键S接通和断开时，D1、D2先后亮暗的次序是（ ）　　
A．接通时，D1先达最亮
B．接通时，D2先达最亮
C．断开时，D1后熄灭
D．断开时，D2后熄灭
10、如图所示，电源电动势为E，内阻为r，不计电压表和电流表内阻对电路的影响，当电键闭合后，两小灯泡均能发光．在将滑动变阻器的触片逐渐向右滑动的过程中，下列说法正确的是(　　)．
A．小灯泡L1、L2均变暗
B．小灯泡L1变亮，小灯泡L2变暗
C．电流表A的读数变小，电压表V的读数变大
D．电流表A的读数变大，电压表V的读数变小
三、填空实验题(本题共4小题，每空3分，共30分)
11、如图所示，一单匝线圈从左侧进入磁场。在此过程中，线圈的磁通量将 （选填“变大”或“变小”）。若上述过程所经历的时间为0.1s，线圈中产生的感应电动势为0.2V，则线圈中的磁通量变化了 Wb。
12、某照明电路出现故障，其电路如图1所示，该电路用标称值12V的蓄电池为电源，导线及其接触完好。维修人员使用已调好的多用表直流50V挡检测故障。他将黑表笔接在c点，用红表笔分别探测电路的a、b点。
①断开开关，红表笔接a点时多用表指示如图2所示，读数为________V，说明________正常(选填：蓄电池、保险丝、开关、小灯)。
②红表笔接b点，断开开关时，表针不偏转，闭合开关后，多用表指示仍然和图2相同，可判定发生故障的器件是________。(选填：保险丝、开关、小灯)
13、如图所示，在通电螺丝管内部中间的小磁针，静止时N极指向右端，则电源的c端为　 　极（选填“正”或“负”），
14、某实验小组利用如图所示电路测定一节电池的电动势和内电阻，备有下列器材：
①待测电池，电动势约为1.5V(小于1.5V)
②电流表，量程3mA
③电流表，量程0.6A
④电压表，量程1.5V
⑤电压表，量程3V
⑥滑动变阻器，0～20Ω
⑦开关一个，导线若干
(1)请选择实验中需要的器材__________________(填标号)。

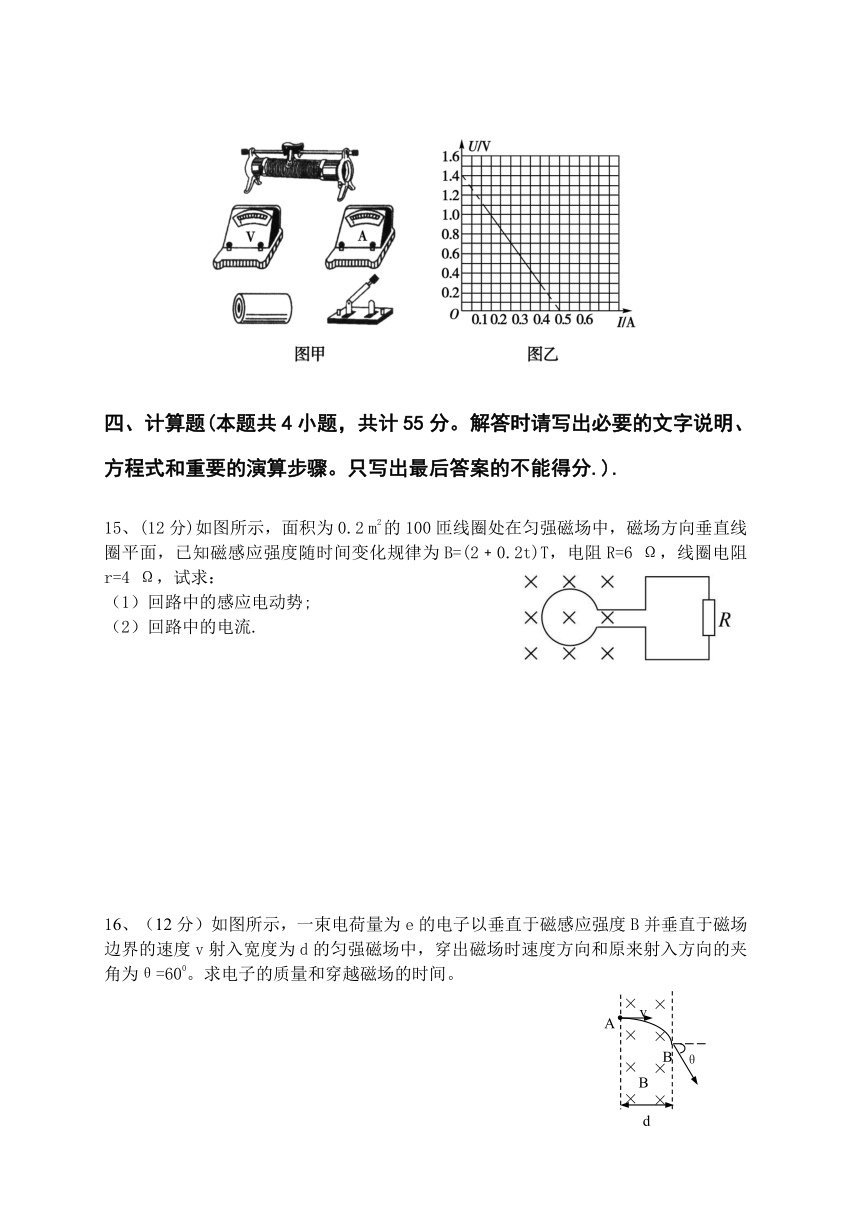

(2)按电路图将实物(如图甲所示)连接起来。
(3)小组由实验数据作出的U－I图象如图乙所示，由图象可求得电源电动势为________V，内电阻为________Ω。
四、计算题(本题共4小题，共计55分。解答时请写出必要的文字说明、方程式和重要的演算步骤。只写出最后答案的不能得分.).
15、(12分)如图所示，面积为0.2 m2的100匝线圈处在匀强磁场中，磁场方向垂直线圈平面，已知磁感应强度随时间变化规律为B=(2﹢0.2t)T，电阻R=6 Ω，线圈电阻r=4 Ω，试求：
（1）回路中的感应电动势;
（2）回路中的电流.
16、（12分）如图所示，一束电荷量为e的电子以垂直于磁感应强度B并垂直于磁场边界的速度v射入宽度为d的匀强磁场中，穿出磁场时速度方向和原来射入方向的夹角为θ=600。求电子的质量和穿越磁场的时间。
17、（15分）如图所示，直导线可在平行导轨上接触良好且无摩擦地滑动，导轨电阻不计。导轨一端接有定值电阻R=10Ω，直导线的电阻r=2Ω，有效长度L=0.4m，磁感强度B=0.6T的匀强磁场方向与导轨所在平面垂直。当直导线以v=10m/s的速度向右匀速滑动时，求：
（1）电阻R中通过的电流大小。
（2）直导线两端的电压。
（3）沿速度方向维持直导线作匀速滑动的外力大小。
18、（16分）如图，有一光滑导轨竖直放置在垂直于纸面向里的匀强磁场中，已知导轨宽L=0.5m，磁感应强度B=0.2T．有阻值为0.5、质量为的导体棒AB紧靠导轨，沿着导轨由静止开始下落，设串联在导轨中的电阻R阻值为2，导轨的电阻及接触电阻均不计．问：
(1)导体棒AB在下落过程中，产生的感应电流的方向和AB棒受到的磁场力的方向．
(2)当导体棒AB的速度为5m/s时，其感应电动势和感应电流的大小各是多少?
(3)导体棒的最大速度是多大？（g=10m/s2）
时杨中学高二物理期中考试答案
一、单项选择题：（共15分 ）
题号
1
2
3
4
5
答案
C
D
A
A
D
二、多项选择题：（共20分）
题号
6
7
8
9
10
答案
ABC
AC
BC
AC
BC
三．填空实验题（本题共4小题，每空3分，共30分）
11、 变大 , 0.02 .
12、① 11.5 (11.2～11.8之间的值均可)　蓄电池 ② 小灯
13、 正 .
14、 (1)①③④⑥⑦　(2)如图所示　(3) 1.4　2.8
四、计算题(本题共4小题，共计55分。解答时请写出必要的文字说明、方程式和重要的演算步骤。只写出最后答案的不能得分.).
15、(12分)
（1）
E= =100×0.2×0.2/1V=4V (6分)
（2）I= =4/（6+4)=0.4A (6分)
16、（12分），（4分）
由得，
， （4分）
t=T/6= 。 （4分）
17、（15分）
（1）I= = =0.2A （5分）
（2）U=IR=0.2×10V=2V (5分)
（3）F=BIL=0.048N (5分)

18、（16分）（1）感应电流方向A→B，安培力方向向上 ……………………… 2分
（2 ……………… 3分
…………………… 3分
（3） ……………………………… 2分
……………………………………… 2分
……………………………………… 1分
………………………………………… 2分
由以上四式，得：
…………………………………………… 1分
