第七章 力与运动
实践 调研桥梁建筑中的力平衡

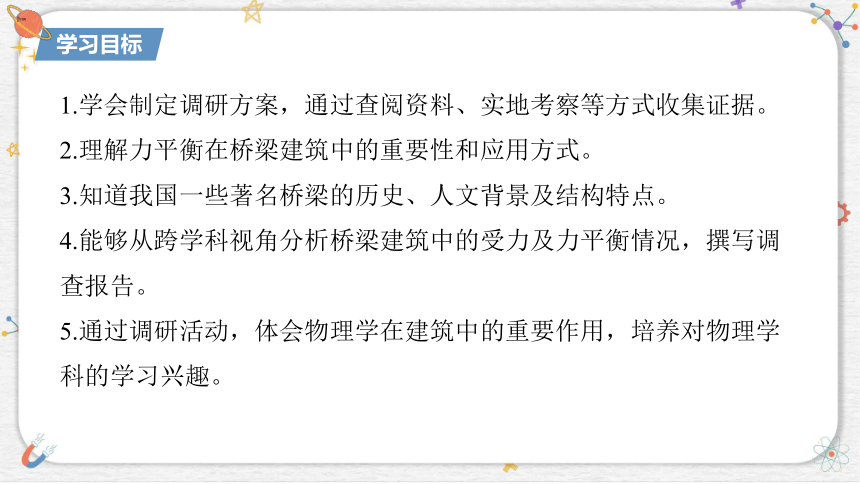

1.学会制定调研方案，通过查阅资料、实地考察等方式收集证据。
2.理解力平衡在桥梁建筑中的重要性和应用方式。
3.知道我国一些著名桥梁的历史、人文背景及结构特点。
4.能够从跨学科视角分析桥梁建筑中的受力及力平衡情况，撰写调查报告。
5.通过调研活动，体会物理学在建筑中的重要作用，培养对物理学科的学习兴趣。
请欣赏：桥梁建筑的宏伟壮观
看到这些宏伟的桥梁，你们有没有想过，它们是如何稳稳地矗立在江河湖海上的呢？
在这些桥梁建筑中，力与平衡知识是如何应用的？
广济桥
洛阳桥
赵州桥
卢沟桥
钱塘江大桥
港珠澳大桥

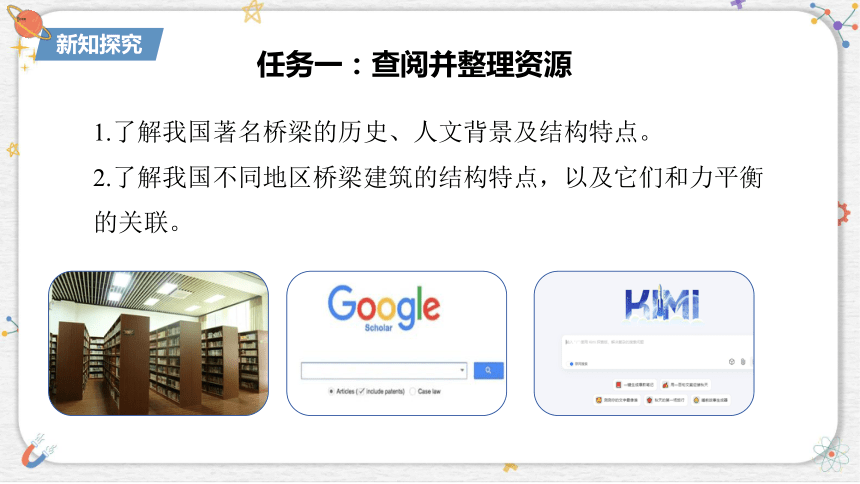

1.了解我国著名桥梁的历史、人文背景及结构特点。
2.了解我国不同地区桥梁建筑的结构特点，以及它们和力平衡的关联。
任务一：查阅并整理资源

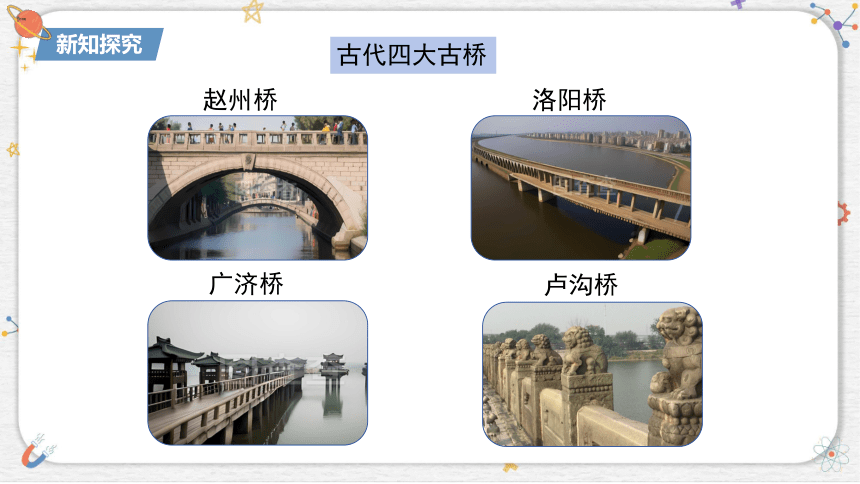

古代四大古桥
赵州桥
洛阳桥
广济桥
卢沟桥
赵州桥
建造年代
公元595年-公元605年之间，距今约有1400多年的历史
历史背景
赵州地处交通要道，洨河的存在阻碍了南北通行，于是便有了建造赵州桥的契机。
结构特点
敞肩拱设计、 单孔坦弧、 纵向并列砌筑法、
当时作用
改善交通，为商业贸易发展提供有力支持，为军队的调动和物资运输提供了便携通道。

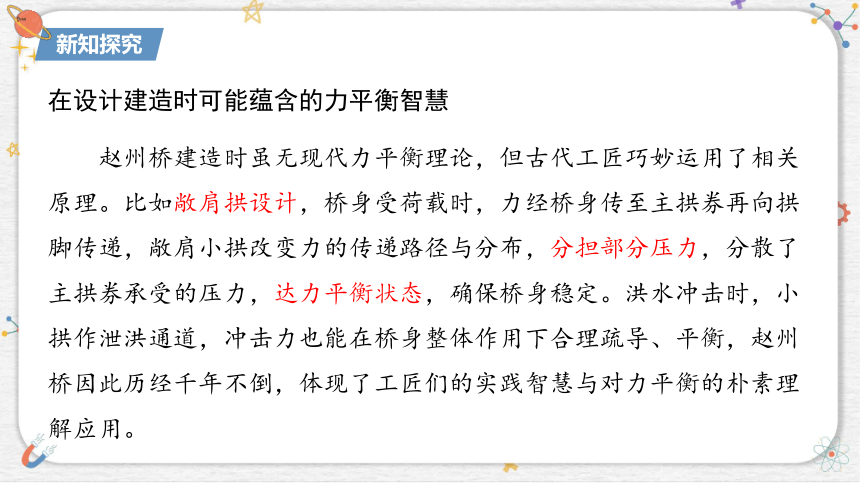

在设计建造时可能蕴含的力平衡智慧
赵州桥建造时虽无现代力平衡理论，但古代工匠巧妙运用了相关原理。比如敞肩拱设计，桥身受荷载时，力经桥身传至主拱券再向拱脚传递，敞肩小拱改变力的传递路径与分布，分担部分压力，分散了主拱券承受的压力，达力平衡状态，确保桥身稳定。洪水冲击时，小拱作泄洪通道，冲击力也能在桥身整体作用下合理疏导、平衡，赵州桥因此历经千年不倒，体现了工匠们的实践智慧与对力平衡的朴素理解应用。

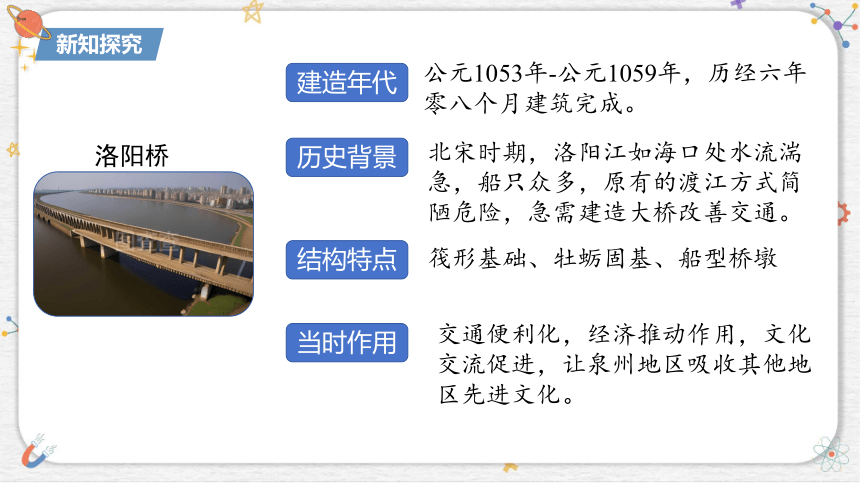

建造年代
公元1053年-公元1059年，历经六年零八个月建筑完成。
历史背景
北宋时期，洛阳江如海口处水流湍急，船只众多，原有的渡江方式简陋危险，急需建造大桥改善交通。
结构特点
筏形基础、牡蛎固基、船型桥墩
当时作用
交通便利化，经济推动作用，文化交流促进，让泉州地区吸收其他地区先进文化。
洛阳桥
在设计建造时可能蕴含的力平衡智慧
洛阳桥建造时虽无现代明确的力平衡理论，但在设计上充分体现了对力平衡的朴素理解与应用。筏形基础通过抛填大量石块增大与江底泥沙接触面积，使桥身重量均匀分布，实现桥身重力与江底支撑力平衡，稳固基础；牡蛎固基利用牡蛎粘连石块、桥墩成紧密整体，桥身受外力时，其粘连力可缓冲、分散外力，达力平衡以增强稳定性；船型桥墩的尖形迎水面设计能改变水流冲击力方向与分布，将冲击力向两侧分流，实现水流冲击力与桥墩自身抵抗能力的平衡，确保桥梁整体稳定。
建造年代
开始于公元1171年，历经多个朝代，前后历时数百年，至公元1530年相对完整
历史背景
随着南宋时期，潮洲地区经济逐渐繁荣，对于交通去求迫切，于是有了建造广济桥的计划。
结构特点
梁桥与浮桥相结合、独特的桥墩设计、桥上建筑丰富
当时作用
交通便利化，进一步繁荣了潮州商业市场，带动区域经济发展。
广济桥
在设计建造时可能蕴含的力平衡智慧
广济桥建造时虽无现代力平衡理论，但古代工匠巧妙应用相关原理。梁桥与浮桥结合，梁桥部分传荷载至地基，浮桥梭船受行人、车辆重量会下沉使浮力相应增大形成动态平衡，实现荷载合理分配稳桥身；独特桥墩设计，船型等迎水面分流水流冲击力，矩形部分传垂直荷载，达水流冲击力与垂直荷载平衡保桥墩及桥身稳定；桥上建筑经合理布局设计，重量均匀分布各部位，重建筑放桥墩附近可直传地基，轻建筑由桥身传相应部位，实现建筑重量与承载能力平衡，丰富功能且不影响桥身稳定。
建造年代
公元1189年-公元1192年，历经三年多。
历史背景
永定河的存在阻碍了南北交通，为了改善交通需求，并且金朝时期，北京作为都城政治地位需要加强对周边地区的联系和控制。。
结构特点
联拱石桥结构、独特的拱券砌筑方式、坚固的桥墩设计
当时作用
交通便利化，经济推动作用，为军队的调动和物资运输提供了便捷通道。
卢沟桥
在设计建造时可能蕴含的力平衡智慧
卢沟桥建造时虽无现代明确的力平衡理论，但古代工匠巧妙应用相关原理。联拱石桥结构中，11个石拱承荷时相互支撑分散压力达力平衡保桥身稳定；纵联式砌筑法靠榫卯让石块紧密咬合，承荷时均匀分担压力实现力平衡稳拱券；船型桥墩尖形迎水面可分流水流冲击力，分散所受冲击实现与自身抵抗能力平衡，保桥墩及桥梁整体稳定。
近现代桥梁
钱塘江大桥
港珠澳大桥
钱塘江大桥
建造背景
重要意义
创新设计
力平衡应用
20世纪30年代，为改善钱塘江两岸交通、促进经济发展及满足军事需求，决定建桥
中国自行设计、建造的首座双层铁路、公路两用桥，推动经济发展，在军事运输等方面发挥重要作用
采用双层桁架梁结构，上层公路、下层铁路，主桥多跨钢桁架梁，合理利用空间且能有效分布荷载
通过力学计算确定构件尺寸与材料强度，桁架梁杆件受力时拉力与压力相互作用达力平衡；桥基精心设计，实现桥身重力与地基支撑力平衡，确保大桥稳定。
建造背景
重要意义
创新设计
力平衡应用
因粤港澳大湾区经济发展需求，为加强三地互联互通、促进区域经济一体化，需建跨海通道。
世界最长跨海大桥，缩短三地交通时间，推动大湾区经济一体化，彰显中国综合国力与工程技术水平。
世界最长、最深海底沉管隧道，由33节巨型沉管组成。跨海大桥。
设计多层防护结构使内部应力均匀，实现压力与沉管抵抗能力平衡。桥身受载时斜拉索拉力与钢箱梁压力相互作用，实现荷载与构件抵抗能力平衡，保证桥身稳定。
港珠澳大桥
任务二：实地调研案例分析
如果条件允许（比如学校周边有合适的桥梁可供调研），在前往实地调研之前要做好相关准备工作，如带上记录工具（笔记本、笔、相机等），注意安全事项（如过马路要小心、在桥上要注意行走安全等）。如果不具备实地调研条件，可通过网络图片、视频等方式对所在地区的桥梁进行“虚拟调研”。
具体案例展示
2.介绍该桥梁的基本信息，如名称、建造年代、所在位置等。
1.展示图片（多角度）
3.详细分析该桥梁的受力情况，结合之前所学的力平衡原理，画出受力分析图，阐述其如何实现力平衡。
调查报告的范例格式
一、收集整理相关信息
二、实地调研案例分析
1.案例展示
2.调查报告
查阅资料，了解世界知名桥梁建筑的历史、人文内涵以及结构特点，了解物理学在建筑中的重要作用。
