由立体图形到视图

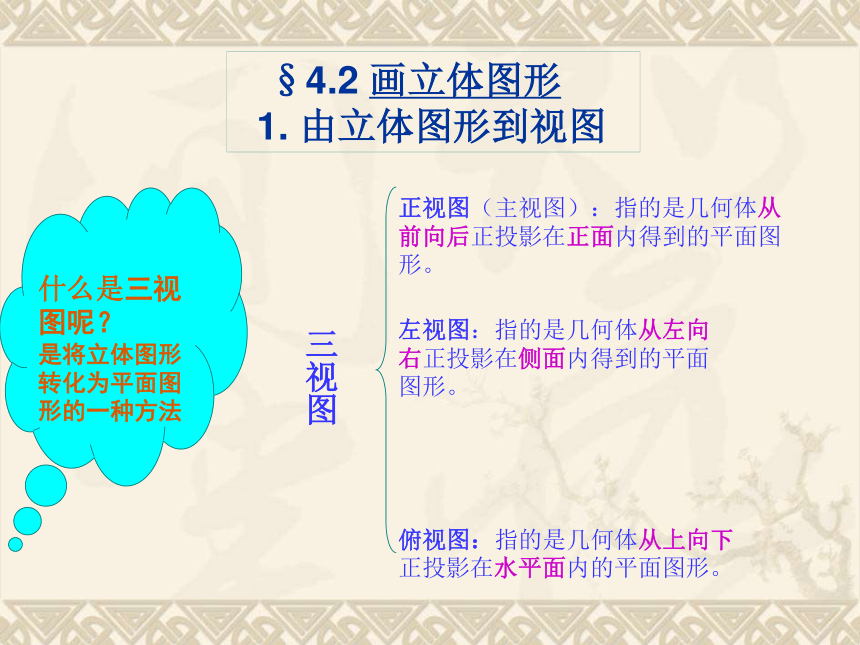

课件13张PPT。 §4.2 画立体图形

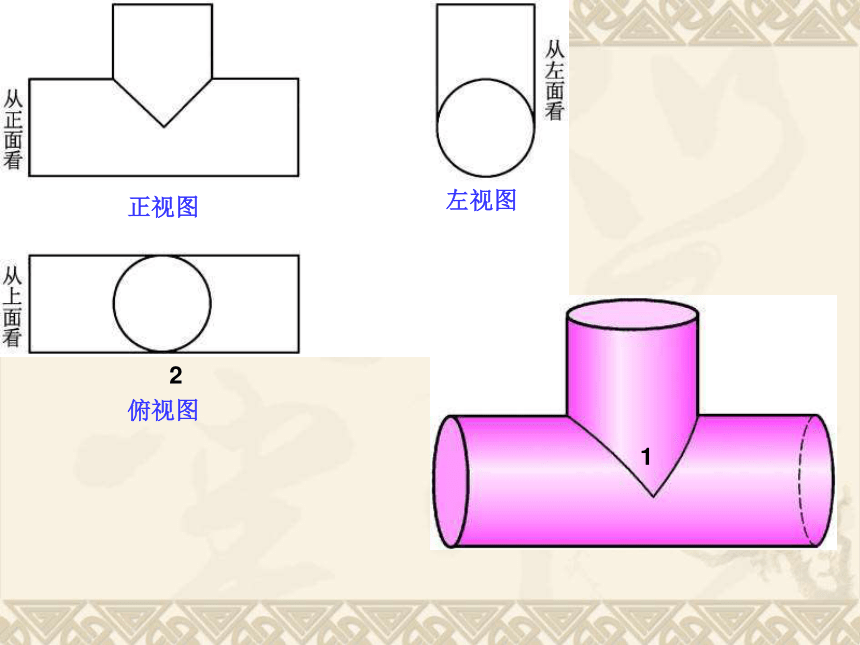

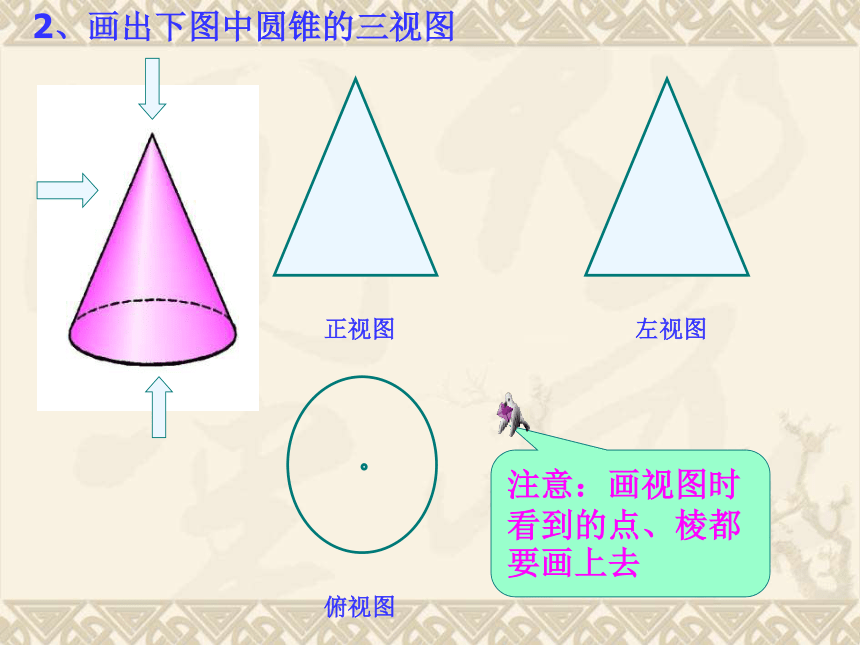

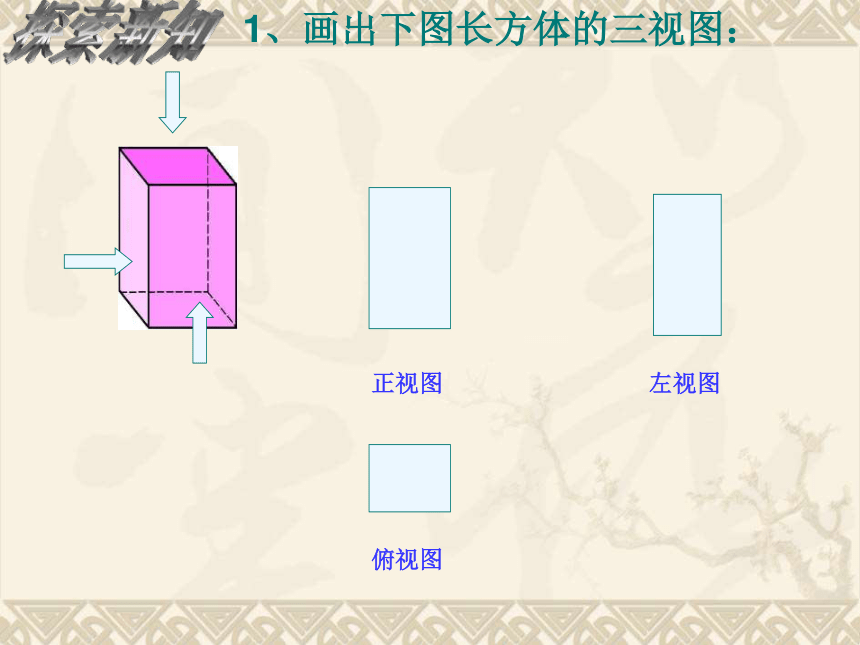

1. 由立体图形到视图21正视图左视图俯视图探索新知1、画出下图长方体的三视图：2、画出下图中圆锥的三视图如果圆锥这样放置三视图又如何？同一物体，不同的放 置方式，不同的观察方向。其视图有可能是不一样的 。动动脑试一试1、作出乒乓球、易拉罐的三视图①②③正视图左视图俯视图①② 我创新我进步请以小组为单位，合作用桌上的粉笔盒搭建立体图形，并画出三视图，互相交流。如下图是搭建的一个几何体及其三视图 这节课你学到了什么，谈谈你的收获…1、三视图是将立体图形转化为平面图形的一种方法。
2、画视图时看到的点、棱都要画上去。
3、同一物体，不同的放置方式，不同的观察方向，其视图有可能是不一样的 。
4、看待问题也应从多角度多方位去观察、思考，便于作出客观、合理的评价.谢谢！
