课件21张PPT。欢迎走进我们的课堂板桥中学：顾政从三个方向看物体义务教育北师大版标准实验教程七年级数学上册 横看成岭侧成峰
远近高低各不同
不识庐山真面目

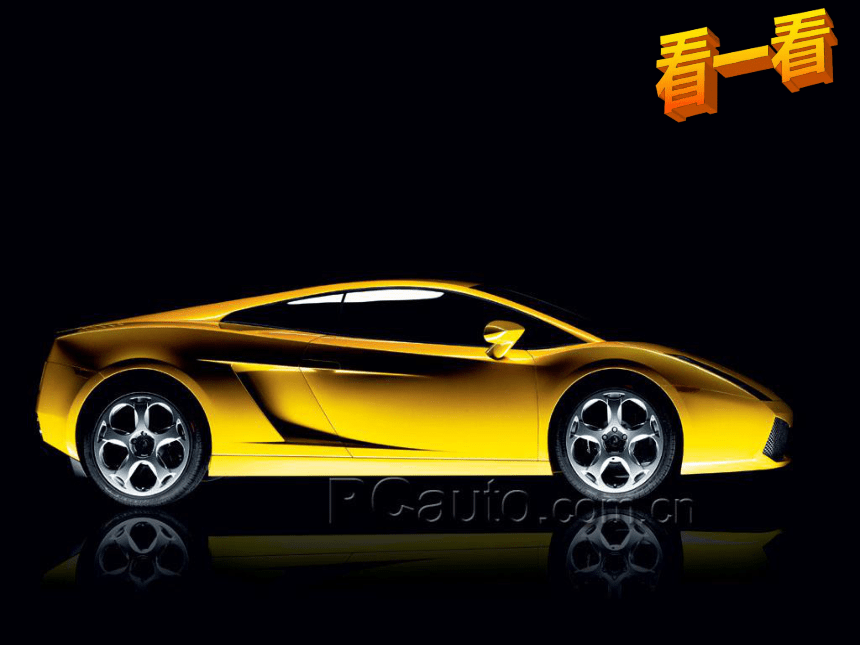

只缘身在此山中题西林壁 苏轼看一看

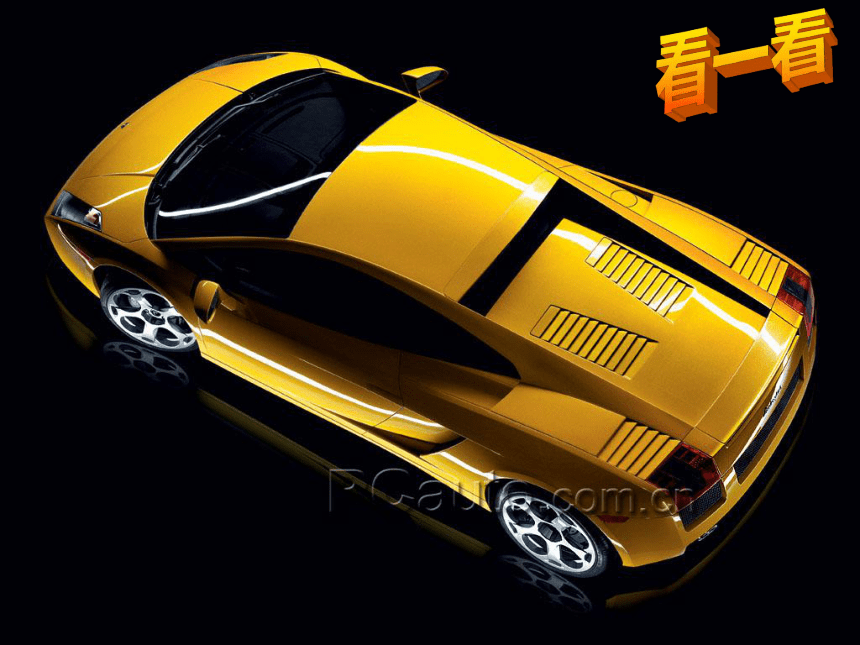

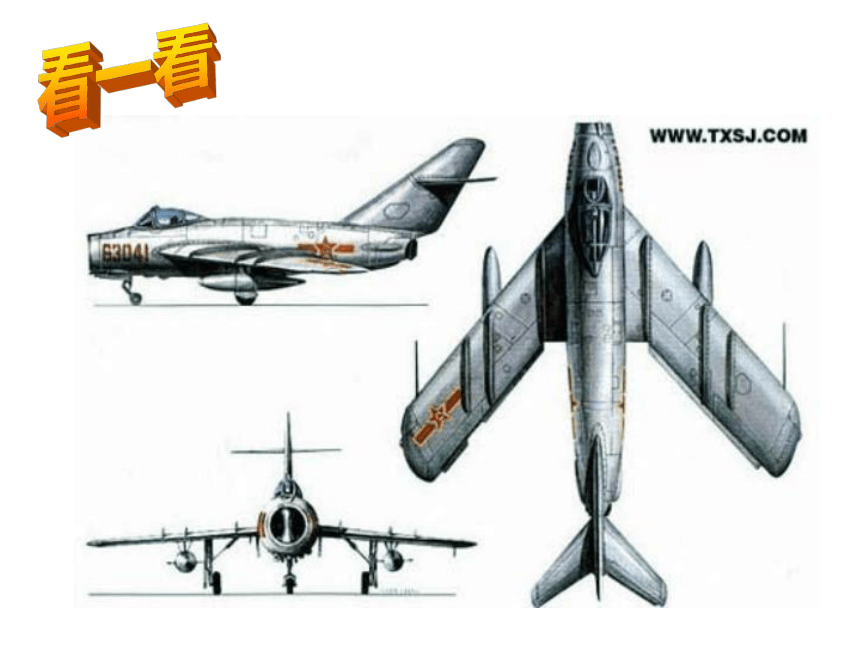

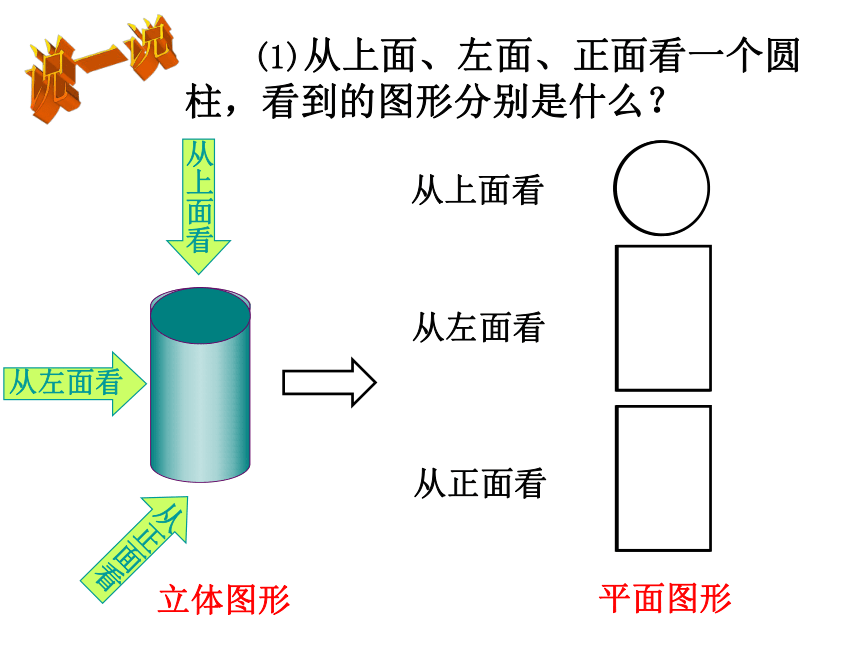

看一看看一看看一看从三个方向看说一说 (1)从上面、左面、正面看一个圆柱，看到的图形分别是什么？从上面看从正面看从左面看立体图形平面图形从上面看从正面看从左面看 (2)从正面、左面、上面看一个四棱锥，看到的图形分别是什么？说一说平面图形立体图形 （１）桌面上放着一个圆柱和一个长方体，请说出下面三幅图分别是从哪一个方向看到的？
想一想从正面看从上面看从左面看（1）（2）（3） （２）桌上放着一个长方体、一个棱锥和一个圆柱，请说出下面的三幅图分别是从哪个方向看到的？
想一想（1）（2）（3）从左面看从正面看从上面看从正面看到的图形，称为主视图;
从左面看到的图形，称为左视图;
从上面看到的图形，称为俯视图.从这三个方向上看到的图形，
叫做这个几何体的三个视图。主俯长相等主左高平齐俯左宽相等房屋户型的俯视图家具的主视图生活中的视图:如右图所示的礼品盒，你知道下面的三幅图分别是从哪个方向看到的吗？你能说出这三幅视图的名称吗？进 步 的 阶 梯（1） 哦，礼品盒， 我得仔细瞧瞧！主视图俯视图左视图（1）（2）（3）正面左面上面进 步 的 阶 梯（2） 如右图所示的物体，你知道下面的三幅图分别是从哪个方向看到的吗？你能说出这三幅视图的名称吗？主视图俯视图左视图（1）（2）（3）小 心 地 试 一 试进 步 的 阶 梯（3） 小 心 地 试 一 试如右图所示的三棱柱的
主视图为 ;
俯视图为 ;
左视图为 .（1）（2）（3）（1）（2）（3）做一做 请你用五个小立方体搭出图示的几何体，在纸上将它们的三个视图画出来，并　在组内交流。 　　
　　 你能用五个小立方体，按上题的方法
搭出与上题不同的几何体吗？请试着画出
它的三个视图，并作自我评价。你能说出球的三个视图吗?你有哪些收获呢？
与大家共分享！学 而 不 思 则罔回头一看，我想说…学会两个基本功：
看（能看出是哪一种视图）
画（能画出简单物体的三个视图）
）回头一看，我想说：学 而 不 思 则 罔1.书P169 试一试 3
2 .书 P170 练一练 1
3.书P172 习题 1
