5.4 从三个方向看

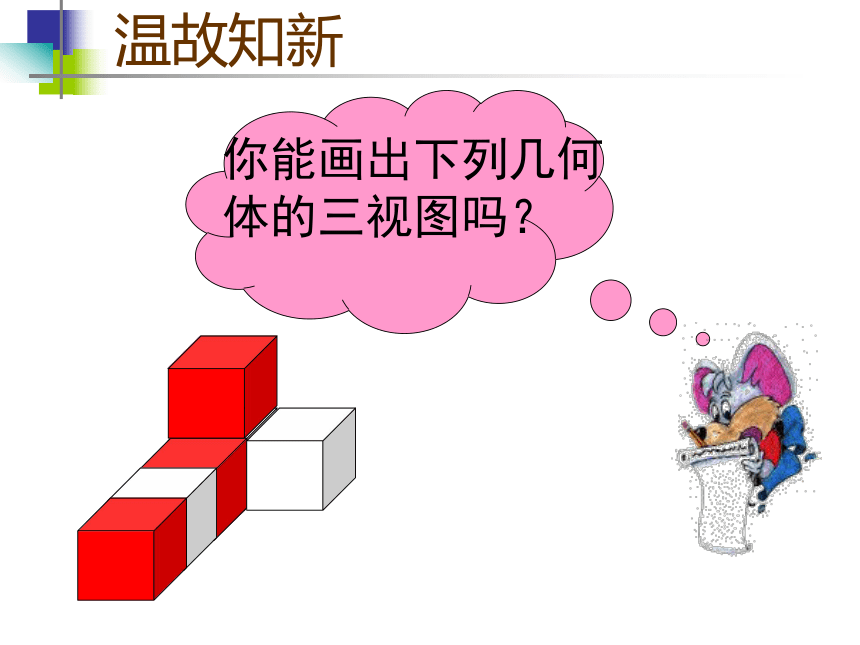

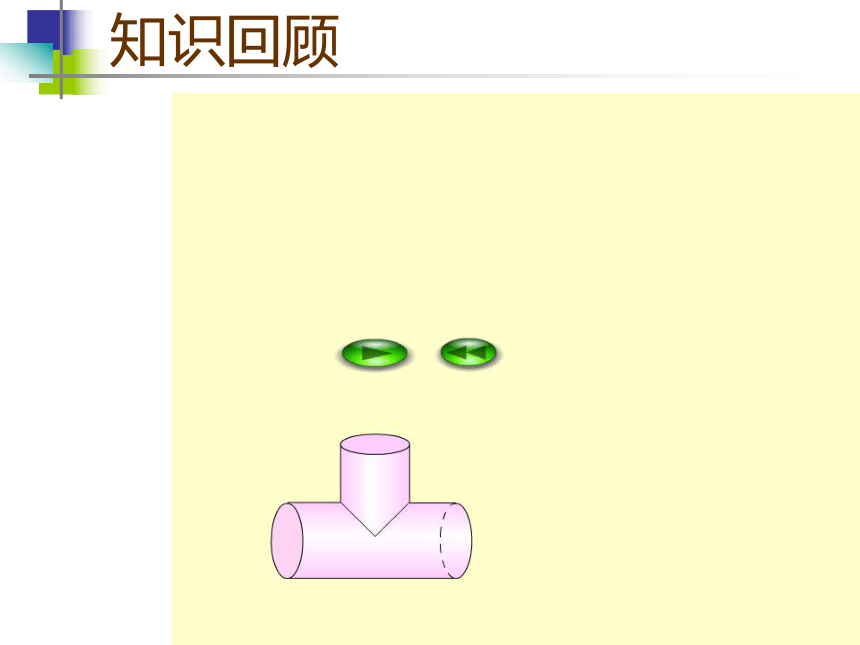

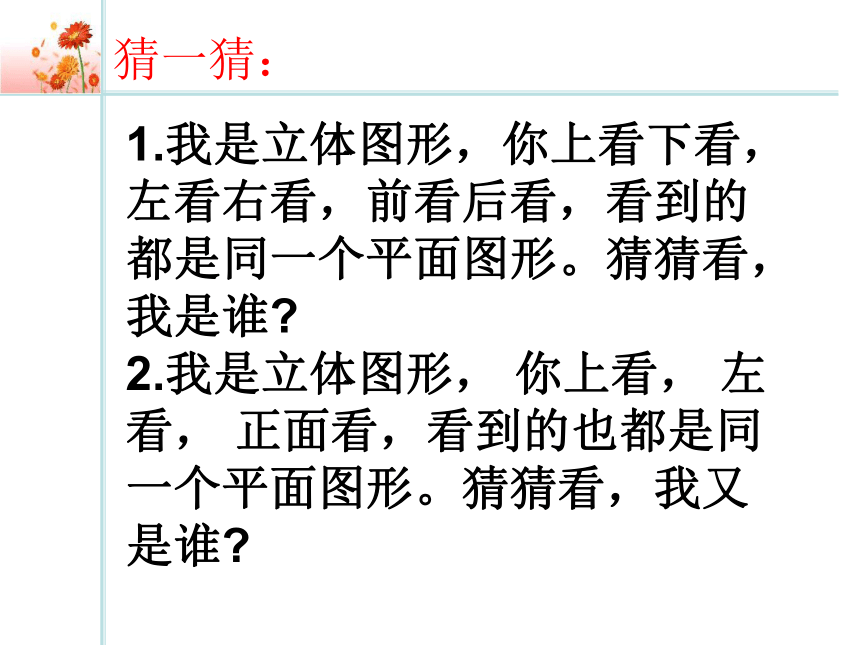

课件19张PPT。高邮市赞化学校七年级数学备课组从三个方向看(2)知识回顾你能画出下列几何体的三视图吗？温故知新1.我是立体图形，你上看下看，左看右看，前看后看，看到的都是同一个平面图形。猜猜看，我是谁?

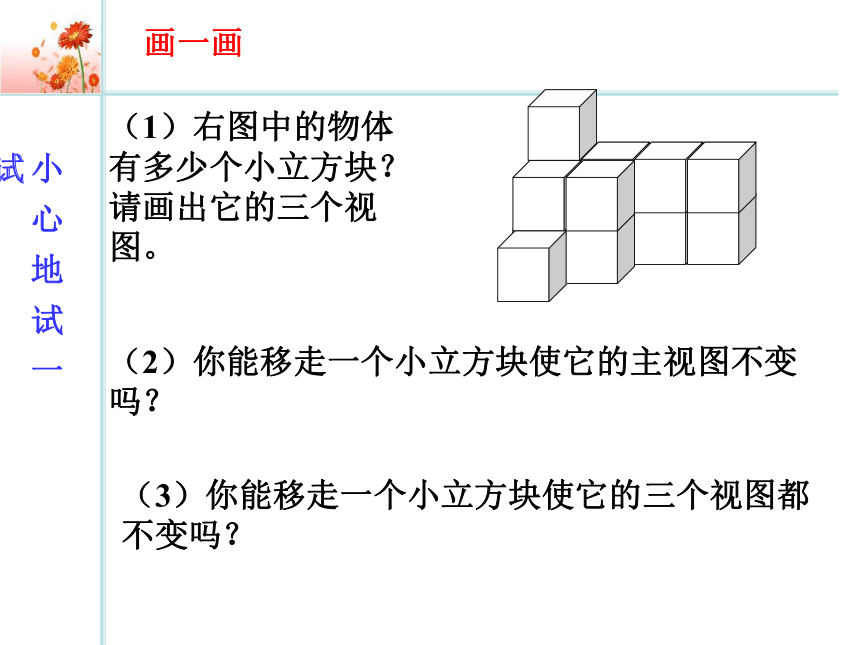

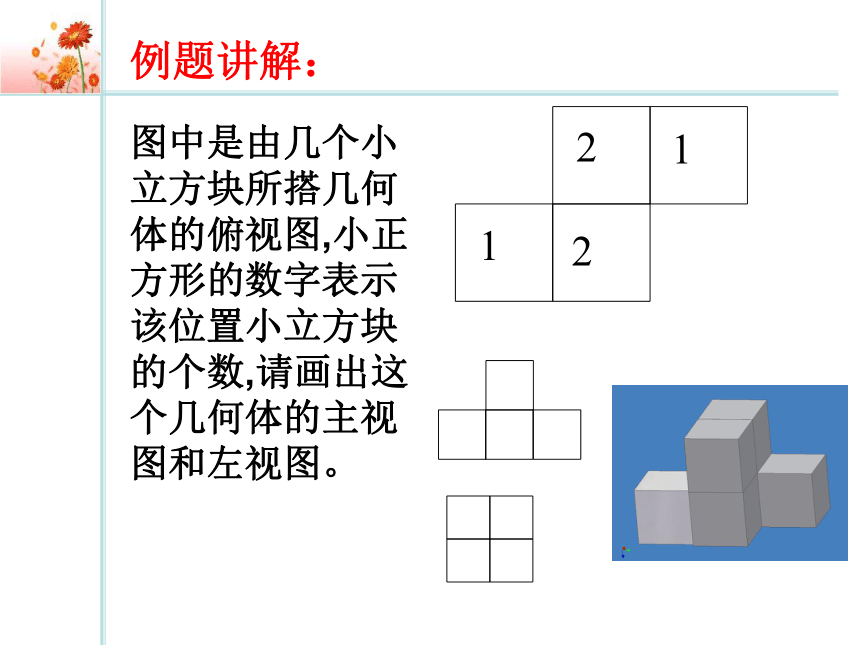

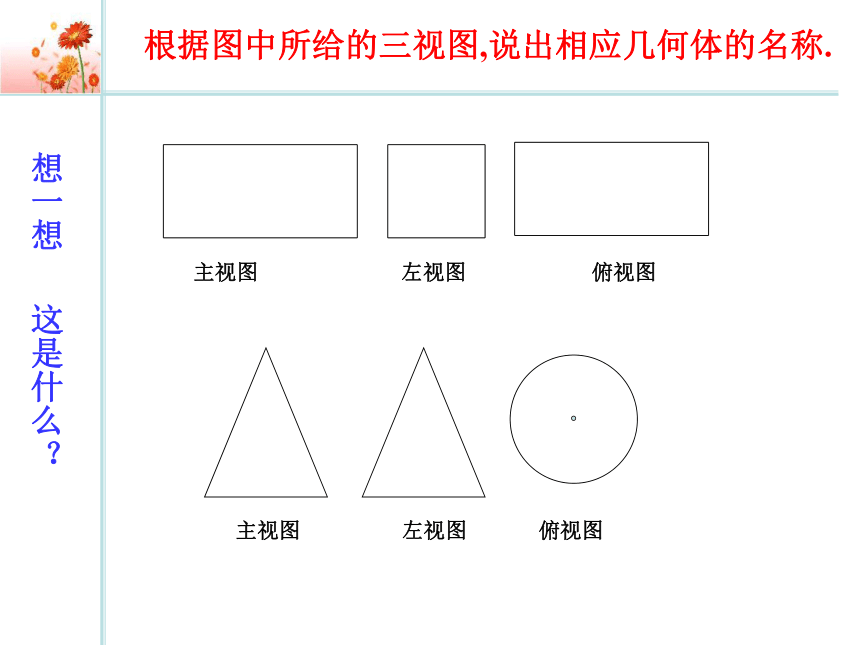

2.我是立体图形， 你上看， 左看， 正面看，看到的也都是同一个平面图形。猜猜看，我又是谁?猜一猜：画一画（1）右图中的物体有多少个小立方块？请画出它的三个视图。小 心 地 试 一 试（2）你能移走一个小立方块使它的主视图不变吗？（3）你能移走一个小立方块使它的三个视图都不变吗？根据图中所给的三视图,说出相应几何体的名称.想一想 这是什么？例题讲解：图中是由几个小立方块所搭几何体的俯视图,小正方形的数字表示该位置小立方块的个数,请画出这个几何体的主视图和左视图。有一个正方体，在它的各个面上分别标上数字1、2、3、4、5、6，甲、乙、丙三位同学从三个不同的角度去观察此正方体，观察结果如图所示，问这个正方体各个面上的数字对面各是什么数字？
例题讲解：甲乙丙从不同方向观察如图所示的几何体，不可能看到的是 （ ）
BACD例题讲解：B 用小立方块搭一个几何体，使得它的主视图和俯视图如图所示。这样的几何体是否只有一种？它最少需要多少个小立方块？
最多需要多少个小立方块？例题讲解1．由五个正方体搭成的几何体的俯视图如图1所示，则物体的主视图不可能是 （ ）
2．如果已知一个由6个大小相同的正方体搭成的几何图形，它的左视图和俯视图分别如图，画出它的主视图。
左视图ABCD俯视图图1牛刀小试C3.用相同的小正方体搭成几何体，使它的主视图和俯视图如图所示，这样的几何体最少需要正方体 个。牛刀小试思考：最多需要正方体多少个？下列左图表示一个由相同小立方块搭成的几何体的俯视图，小正方形中的数字表示该位置上小立方块的个数，则该几何体的主视图为 （ ）C左视图2231数字俯视图--主左视图主视图 如图是几个小立方体所搭成的几何体的俯视图，小正方形中的数字表示该位置小立方体块的个数请搭出这个物体，并画出相应的主视图、左视图试一试122311俯视图321 这是一个小正方块的组合体的三视图，请在俯
视图上用数字标出可能的层数。三视图到组合体俯视图打地基主视图疯狂盖左视图拆违章132322211332请根据组合体三视图计算出小正方体可能个数。三视图到组合体俯视图打地基主视图疯狂盖左视图拆违章24342344222下图是某些小正方块的组合体的主视图和俯视图，
那么做成这样的组合体最少要多少小立方体，
最多需要多少个？主视图俯视图主俯视图到最值234234234343主视图俯视图234234234343111111俯视图打地基主视图疯狂盖最大值最小值用6个小立方体搭成的一个组合体的主视图和左视图如图,
所示它的俯视图能有多种, 请另画出可能的俯视图。主视图 左视图221111111主左视图到组合体121121谈谈你本节课的收获吧！绝知此事要躬行纸上得来终觉浅
