空间几何体的三视图

课件28张PPT。横看成岭侧成峰，远近高低各不同。
不识庐山真面目，只缘身在此山中。
空间几何体的

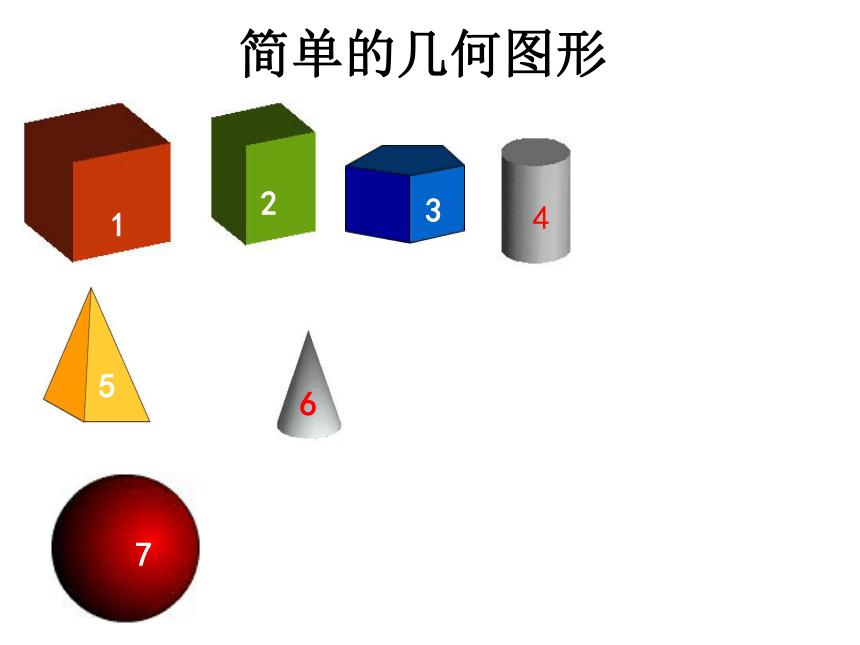

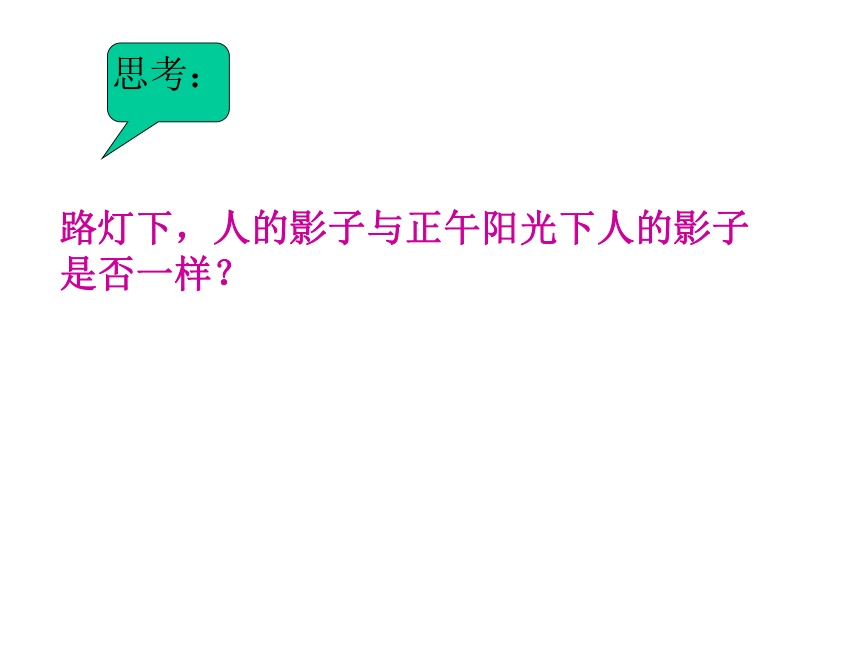

三视图简单的几何图形12357思考：路灯下，人的影子与正午阳光下人的影子

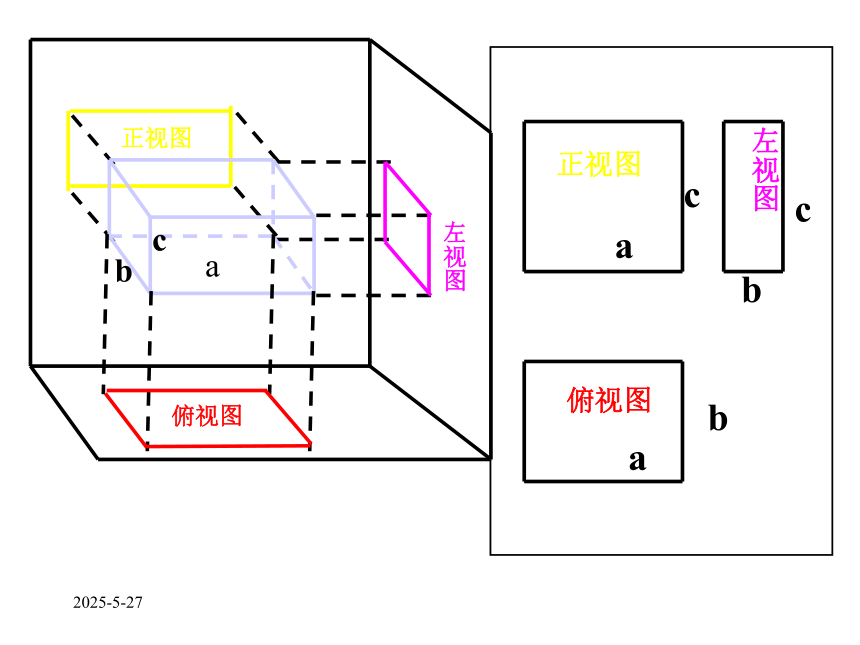

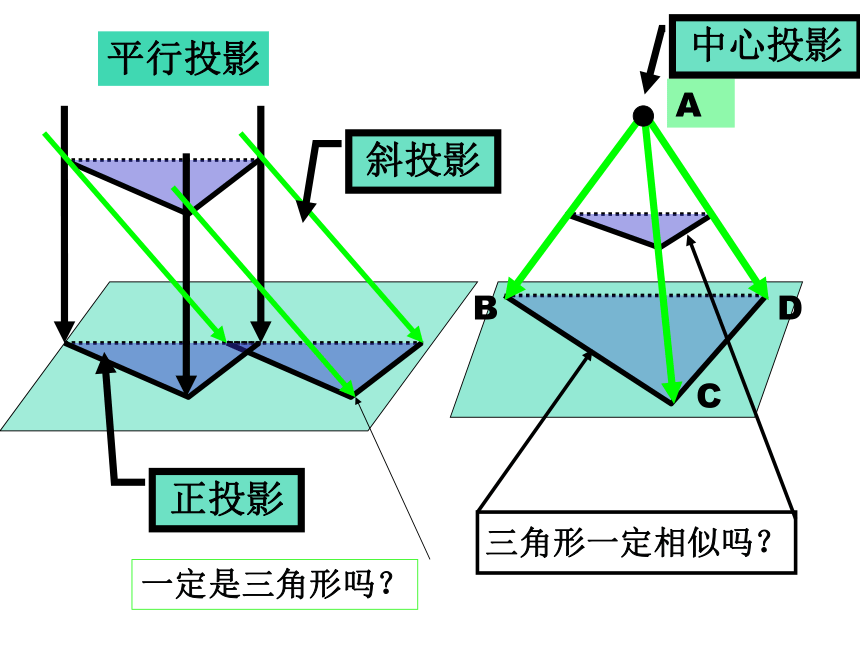

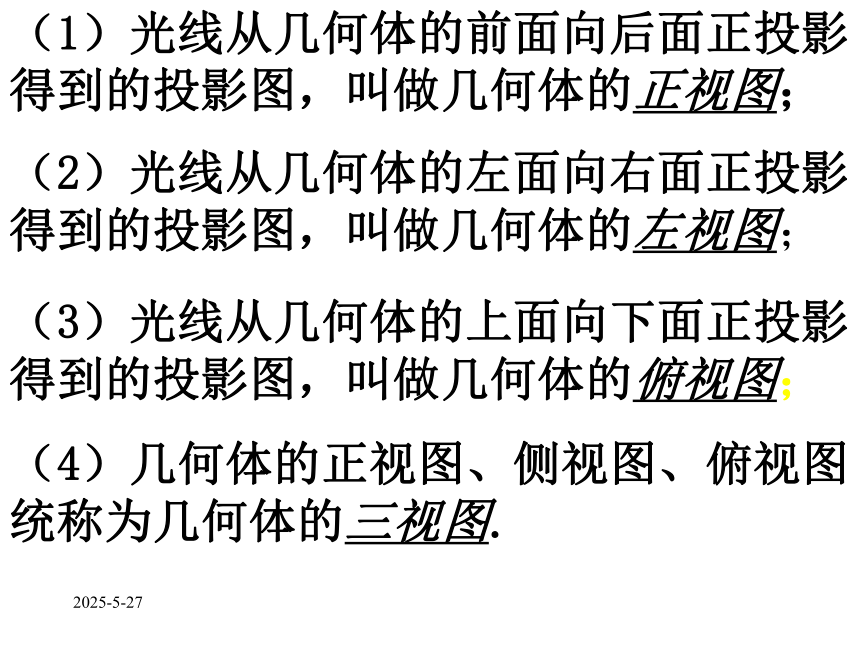

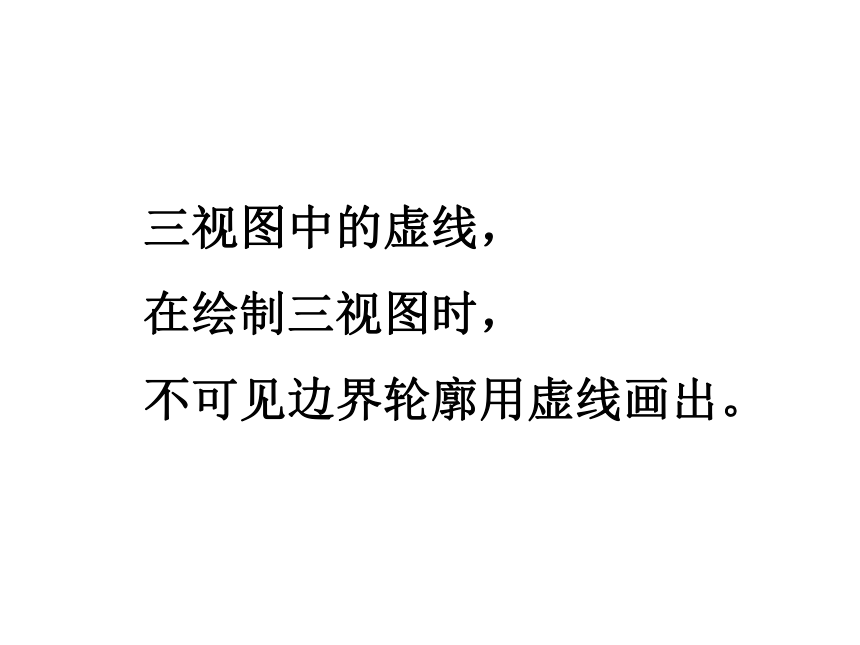

是否一样？A中心投影平行投影斜投影正投影2019/3/12（1）光线从几何体的前面向后面正投影得到的投影图，叫做几何体的正视图； （2）光线从几何体的左面向右面正投影得到的投影图，叫做几何体的左视图；（3）光线从几何体的上面向下面正投影得到的投影图，叫做几何体的俯视图； （4）几何体的正视图、侧视图、俯视图统称为几何体的三视图.三视图中的虚线，
在绘制三视图时，

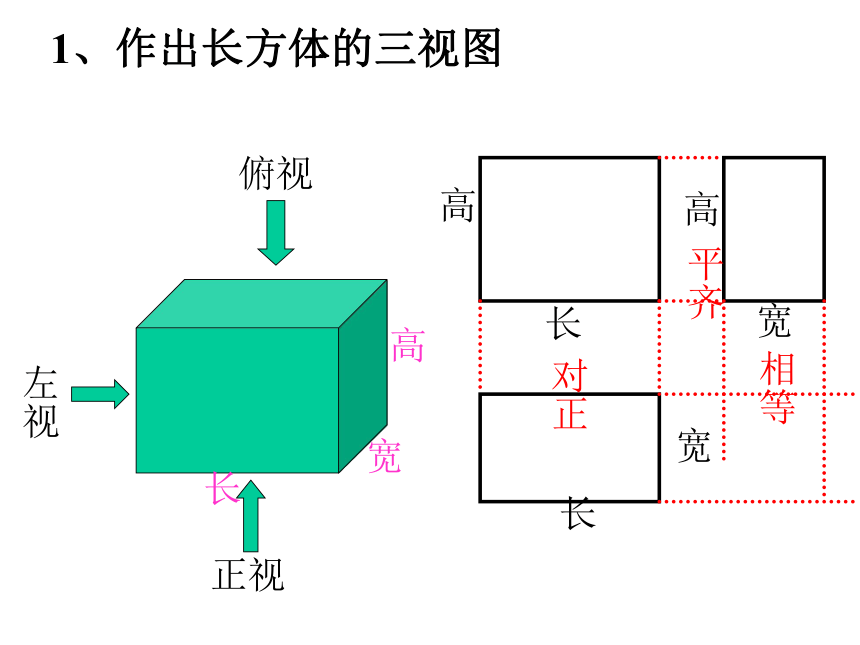

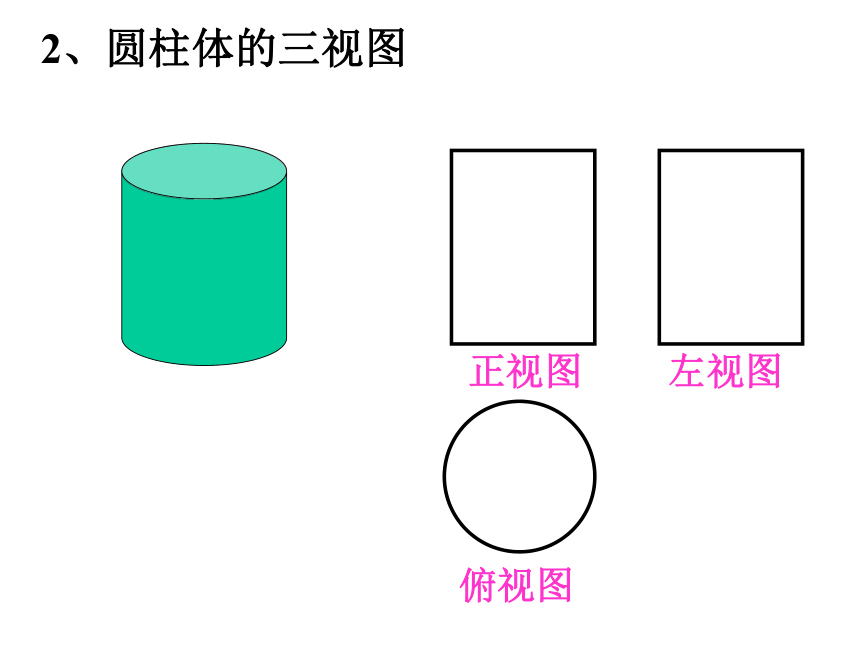

不可见边界轮廓用虚线画出。2019/3/12正视图俯视图左视图aabbcc1、作出长方体的三视图正视左视俯视长宽高长高长宽高宽对正相等平齐2、圆柱体的三视图正视图左视图俯视图2019/3/123、圆锥体的三视图.4、正四棱锥的三视图正视图左视图俯视图球5、球体的三视图正视图左视图俯视图2019/3/126、圆台的三视图简单组合体：基本几何体拼接简单组合体：基本几何体中
切掉或挖掉部分构成组合体简单组合体：两种图形综合生成三视图的还原思考：根据下面的三视图说出几何体的形状想一想：知道了什么？1、中心投影与平行投影2、空间几何体的三视图做一做：动手设计一件你喜欢的东西，画出它的三视图。
