2025年中考物理九年级一轮复习【电与磁】专题（电压电阻及欧姆定律）部分过关题
一、单选题
1．（2023·河北模拟）如图所示，电源电压保持不变，闭合开关S，滑动变阻器的滑片向右移动时，下列判断正确的是（　　）
A．电压表V的示数变大 B．电流表A1的示数不变
C．电流表A2的示数变大 D．电压表V的示数变小
2．（2024九上·深圳期中）如图甲所示的电路中，当闭合开关后，两个电压表指针偏转均如图乙所示，则电灯L1和L2两端的电压分别为（　　）
A．4.8V，1.2V B．6V，1.2V C．1.2V，6V D．1.2V，4.8V
3．（2023九上·襄城期中）两个定值电阻的I﹣U图象如图所示，从图中得出的下列结论中，正确的是（　　）
A．R2＞R1
B．R1、R2串联后总电阻R串的I﹣U图线在Ⅲ区域
C．R1、R2并联后总电阻R并的I﹣U图线在Ⅱ区域
D．R1、R2串联后总电阻R串的I﹣U图线在Ⅰ区域
4．（2023九上·海珠期末）如图是电阻甲和乙的图像，小明对图像信息作出的判断，正确的是（　　）
A．甲导体两端的电压与电流成正比
B．当乙两端电压为1V时，其电阻值为
C．将甲和乙串联，若电流为0.4A，则电路两端的总电压为3V
D．若甲和乙并联，若电压为2.5V，则电路中干路电流为0.5A
5．如图所示，电源两端的电压保持不变。将滑动变阻器的滑片P置于中点，闭合开关S后，各电表有示数，灯泡的发光情况正常。现将滑动变阻器的滑片P由中点向右移动，则（）
A．灯泡L变暗 B．电压表V示数变小
C．电流表A1示数变小 D．电流表A2示数变大
6．（2023九下·隆回模拟）如图所示，电源电压为3V保持不变。开关S闭合，将滑动变阻器的滑片P由最右端位置向左移动到中点位置的过程中，电流表A的示数变化了0.15A，下列说法正确的是（　　）
A．电流表A的示数减小了0.15A
B．R1、R2的等效总阻值增加了
C．滑动变阻器的最大阻值为40Ω
D．电压表V示数与电流表A1示数的乘积不变
二、多选题
7．在如图 8.65 所示的电路中， 电源电压 保持不变， ， 为定值电阻， 移动滑动变阻器的滑片， 使电压表 的示数分别增大 ， 在这个过程中（　　）。
A．
B．通过电阻 的电流增加
C．通过电阻 的电流减小
D．电阻 两端的电压增大
三、填空题
8．（2021九上·揭西期末）如图所示电路中，闭合开关S，当滑动变阻器R2的滑片P向左移动时，电流表A1的示数将　 　，电流表A2的示数将　 　，电压表V的示数与电流表A2的示数之比将　 　。（三个空均选填“变大”、“变小”或“不变”）
9．（2023九上·阜新月考）有两段电阻线A和B，在相同的电压下，通过电阻线A的电流大于通过电阻线B的电流，则电阻线 　 　的电阻较大；将电阻线A均匀拉长后，它的电阻将 　 　（选填“变大”、“变小”或“不变”）。
10．新材料有半导体、超导材料和纳米材料．超导体材料是一种电阻为　 　的材料，人们利用它的　 　现象被人们用来实现交通工具的无摩擦运动．
11．李明修理电子设备时，需要一个10Ω电阻，但他手边只有20Ω、20Ω、6Ω、8Ω、4Ω、2Ω的电阻一个，他可以选择其中　 　和　 　的两个电阻　 　联．
12．（2022九上·杨浦期末）在如图所示电路中，电源电压为18伏，R1为定值电阻，R2为滑动变阻器。闭合开关S，电流表A的示数为0.8安，电压表V的示数为10伏。
（1）求电阻R1的阻值；
（2）在确保电路中各元件安全的情况下，移动滑动变阻器的滑片，滑动变阻器的电阻变化范围为8欧～50欧：用阻值为20欧的定值电阻R0替换R1后，再移动滑动变阻器的滑片，电流表A示数的最大变化量与替换前相同。请判断滑动变阻器的规格：“欧，安”并写出计算过程。
13．（2018·徐汇模拟）如图(a)所示，电源电压为18伏，且保持不变，定值电阻R1的阻值为5欧，滑动变阻器R2标有“60Ω 1A”字样，两电压表的规格相同.闭合电键S后，电流表示数为0.6安，求：
①电压表V1的示数　 　
②电阻R2接入电路的阻值　 　
③现用定值电阻R0替换电阻R1，要求：移动变阻器的滑片P，使电压表V1和V2的指针分别都能处于如图(b)所示的位置，且电路正常工作
i、若电压表V1和V2的指针分别都能处于如图(b)所示的位置，电压表V1和V2的读数一定分别为　 　伏，理由是 　 　.
ii、进一步分析题目要求可知，当电路中的电流I达到　 　时电路中的总电阻最小，此时电压表V2的示数为　 　(均选填“最大值”或“最小值")，可分析推出：R0的最小阻值为　 　 欧
iii)通过计算求出定值电阻R0的范围　 　。
四、双选题

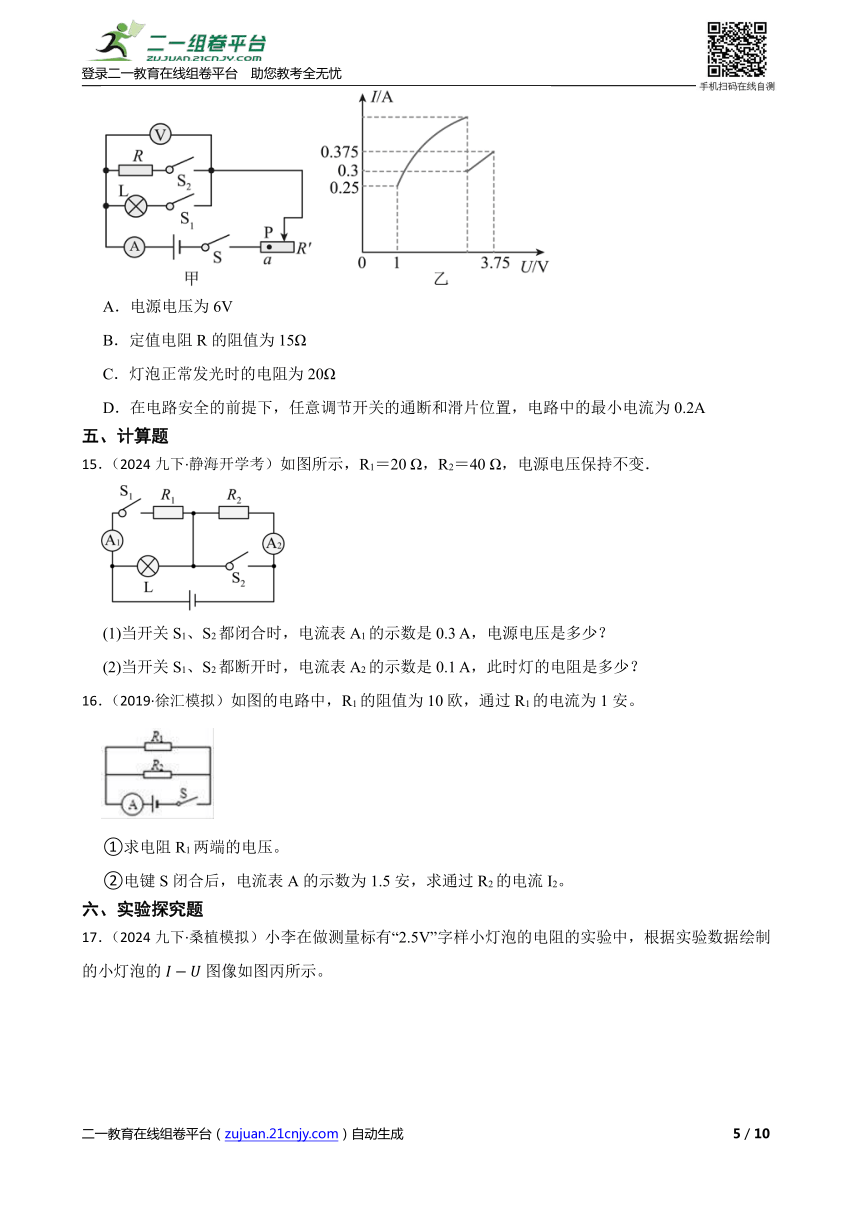

14．（2024九上·成都期中）如图甲，电源电压恒定，R为定值电阻，滑动变阻器R'标有“20Ω，1A”，电流表量程为0~0.6A，电压表量程为0~15V。只闭合开关S和S1，滑片从最右端滑动到a点时，灯L恰好正常发光；只闭合开关S和S2，滑片从a点向某一方向移动，直到电压表示数与灯泡L正常发光时的电压相同，两次调节过程中两电表示数关系如图乙，下列说法正确的是（　　）
A．电源电压为6V
B．定值电阻R的阻值为15Ω
C．灯泡正常发光时的电阻为20Ω
D．在电路安全的前提下，任意调节开关的通断和滑片位置，电路中的最小电流为0.2A
五、计算题
15．（2024九下·静海开学考）如图所示，R1＝20 Ω，R2＝40 Ω，电源电压保持不变．
(1)当开关S1、S2都闭合时，电流表A1的示数是0.3 A，电源电压是多少？
(2)当开关S1、S2都断开时，电流表A2的示数是0.1 A，此时灯的电阻是多少？
16．（2019·徐汇模拟）如图的电路中，R1的阻值为10欧，通过R1的电流为1安。
①求电阻R1两端的电压。
②电键S闭合后，电流表A的示数为1.5安，求通过R2的电流I2。
六、实验探究题
17．（2024九下·桑植模拟）小李在做测量标有“2.5V”字样小灯泡的电阻的实验中，根据实验数据绘制的小灯泡的图像如图丙所示。
（1）他连接了如图甲所示的电路，同组小明发现接错了一根导线，请你在这根导线上打“×”，并补画出正确的那根导线。
（2）改正错误后，闭合开关，移动滑片P，发现灯泡始终不亮，电流表示数为零，电压表示数等于电源电压，可判断故障是　 　。
（3）排除故障后闭合开关，移动滑动变阻器的滑片，当电压表的示数为2.5V时，电流表的示数如图乙所示，则此时灯泡的电阻为　 　。
（4）从图丙还可以看出，小灯泡灯丝的电阻随电压变化的图像是一条曲线，从物理学角度分析，造成这一现象的原因是　 　。
七、综合题
18．（2024九上·吴忠期末）一辆汽车的车灯接在电源两端，灯丝电阻为，求通过灯丝的电流。
19．（2020·道外模拟）小金制作了一个利用电压表测物体重力的小作品，它能在电压表盘上读出所放物体重力的大小，如图所示．
（1）当秤盘不放任何重物时，滑片P恰好处于a点．闭合开关，当秤盘上所放钩码个数增多时，电压表示数将　 　（填“增大”、“减小”或“不变”）；
（2）一段时间后，在秤盘放2牛重的钩码时，表盘读数比2牛大，换不同重的钩码反复试验，每次读数都不同且大于钩码的重力．产生这一现象是由于_____引起的（填字母）．
A．R1短路 B．R1断路 C．R2短路 D．R2断路
20．（2023九上·南京期末） 如图甲、乙所示是某电子秤及其原理图，托盘与弹簧相连，滑片P固定在弹簧上并能随弹簧的伸缩上下滑动，R2是一根长l0＝10cm的均匀电阻丝。空盘时，滑片P位于R2的最上端，称量最大值时，滑片P位于R2的最下端，R2的最大阻值40Ω，电源电压恒为3V（弹簧电阻忽略不计）。请完成以下问题：
（1）图甲中的“质量表”是用　 　表改装的；
（2）空盘时，闭合开关S，电路电流为0.06A，求此时R1接入的阻值　 　；
（3）已知该弹簧压缩的长度Δl与所受压力的关系如图丙所示，开关S闭合后，在托盘中放入重为25N的物体时，求电路中电流大小　 　。
八、科普阅读题
21．（2024九上·茂名期中）阅读短文，回答问题
蓝牙测温手环
如图甲为蓝牙测温手环，该手环产品型号参数等信息如表所示。测温手环主要由温度传感模块、蓝牙模块、电源模块三个部分组成。
温度传感模块中，对温度敏感高的热敏电阻接入电路（如图丙）。佩戴手环时，导热金属片使热敏电阻温度升高阻值变化，电路中电流变大。测温芯片能根据电路中电流大小算出热敏电阻的温度，并显示到液晶屏上。蓝牙模块通过无线网络将温度数据传送给数据中心，实现对体温的监控。
为了降低手环的功耗，延长工作时间，手环还配有智能休眠仓，如图乙所示。手环是依靠内置的霍尔元件实现“休眠”的。霍尔元件是一种对磁场敏感的电子元件，当它周围存在较强的磁场时，它可以断开手环的电路。因此，这类手环的智能休眠仓下面需要预埋一个磁体。
产品型号 SHO6T
连续使用时间 6天
电池容量 72mAh
（1）测温手环中，　 　（温度传感/蓝牙/电源）模块将温度数据传送给数据处理中心，实现对体温的实时监测；霍尔元件在测温手环的电路中相当于　 　（选“开关”“电源”或“用电器”）；
（2）该型号的测温手环充满电，工作时的放电电流约为　 　mA；
（3）小明利用热敏电阻设计了如图丁的模拟测温报警电路：电源电压为18V，报警器（电阻不计）通过的电流超过10mA时就会报警，电阻箱最大阻值为999Ω，热敏电阻RT阻值随温度T的变化关系如图戊所示。在37℃时，热敏电阻RT的阻值为500Ω。
①要求：当所测温度达到或超过37℃时，系统报警，按照下列步骤调试电路：
a.电路接通前，应先将滑动变阻器滑片置于b端，再将电阻箱调到　 　Ω；
b.将开关S向c端闭合，移动滑动变阻器的滑片，直至　 　；
c.保持滑动变阻器滑片位置不变，将开关S向另一端闭合，报警系统即正常使用；
②如果使用一段时间后由于电源电压的降低，报警温度将会　 　（选填“偏低”“偏高”或“不变”），这时应将变阻器阻值　 　（选填“调大一些”或“调小一些”）。
答案解析部分
1．【答案】B
【知识点】电路的动态分析
2．【答案】D
【知识点】串联电路的电压规律
3．【答案】B
【知识点】电阻的串联；电阻的并联；欧姆定律及其应用
4．【答案】C
【知识点】欧姆定律及其应用
5．【答案】C
【知识点】欧姆定律及其应用；电路的动态分析
6．【答案】D
【知识点】欧姆定律及其应用；电路的动态分析
7．【答案】A,B,C
【知识点】串联电路的电压规律；欧姆定律及其应用；电路的动态分析
8．【答案】不变；变小；变大
【知识点】电路的动态分析
9．【答案】B；变大
【知识点】影响电阻大小的因素；欧姆定律及其应用
10．【答案】零；磁悬浮
【知识点】超导体特点及作用
11．【答案】4Ω；6Ω；串
【知识点】电阻的串联；电阻的并联
12．【答案】10Ω,70,1
【知识点】欧姆定律及其应用；电路的动态分析
13．【答案】3V；25Ω；6；如果示数为1.2V，则另一个电压表的示数为16.8V.超出了量程；1A；最小值；12；12Ω R0 30Ω
【知识点】欧姆定律及其应用；电路的动态分析
14．【答案】A,D
【知识点】电路的动态分析
15．【答案】 6V 20Ω
【知识点】欧姆定律及其应用
16．【答案】解：①根据欧姆定律可知，电阻R1两端的电压：
U1＝I1R1＝1A×10Ω＝10V；
②由图知，两电阻并联，电流表测总电流，
则通过R2的电流：I2＝I﹣I1＝1.5A﹣1A＝0.5A
【知识点】欧姆定律及其应用
17．【答案】（1）
（2）小灯泡断路
（3）12.5
（4）小灯泡的电阻随温度的变化而变化
【知识点】伏安法测电阻的探究实验
18．【答案】解：根据欧姆定律可知
答：通过灯丝的电流为0.4A
【知识点】欧姆定律及其应用
19．【答案】（1）增大
（2）A
【知识点】电路的动态分析
20．【答案】（1）电流
（2）10Ω
（3）0.1A
【知识点】欧姆定律及其应用
21．【答案】（1）蓝牙；开关
（2）0.5
（3）500；报警器报警；偏高；调小一些
【知识点】欧姆定律及其应用；电路的动态分析
