2025年中考物理九年级一轮复习【电与磁】专题（生活用电）部分过关题（有答案）

中小学教育资源及组卷应用平台
2025年中考生物九年级一轮复习【电与磁】专题（生活用电）部分过关题
一、单选题
1．（2020九上·迁安期末）如图所示是关于家庭用电的操作或做法，其中正确的是（　　）
A． 发生触电，要立即切断电源
B． 用湿手触摸开关
C． 多个大功率用电器同时使用一个插座
D． 电视天线与电线接触
2．（2024九下·杜尔伯特模拟）如图所示的家庭电路，插座不能正常工作，经检测发现b、d间断路，闭合开关S，下列说法正确的是（　　）
A．灯不会发光
B．正确使用试电笔接触图中a点，试电笔会发光
C．若此时站在地上的人接触c点，漏电保护器会切断电路
D．若将开关和灯互换位置，仍然符合安全用电原则

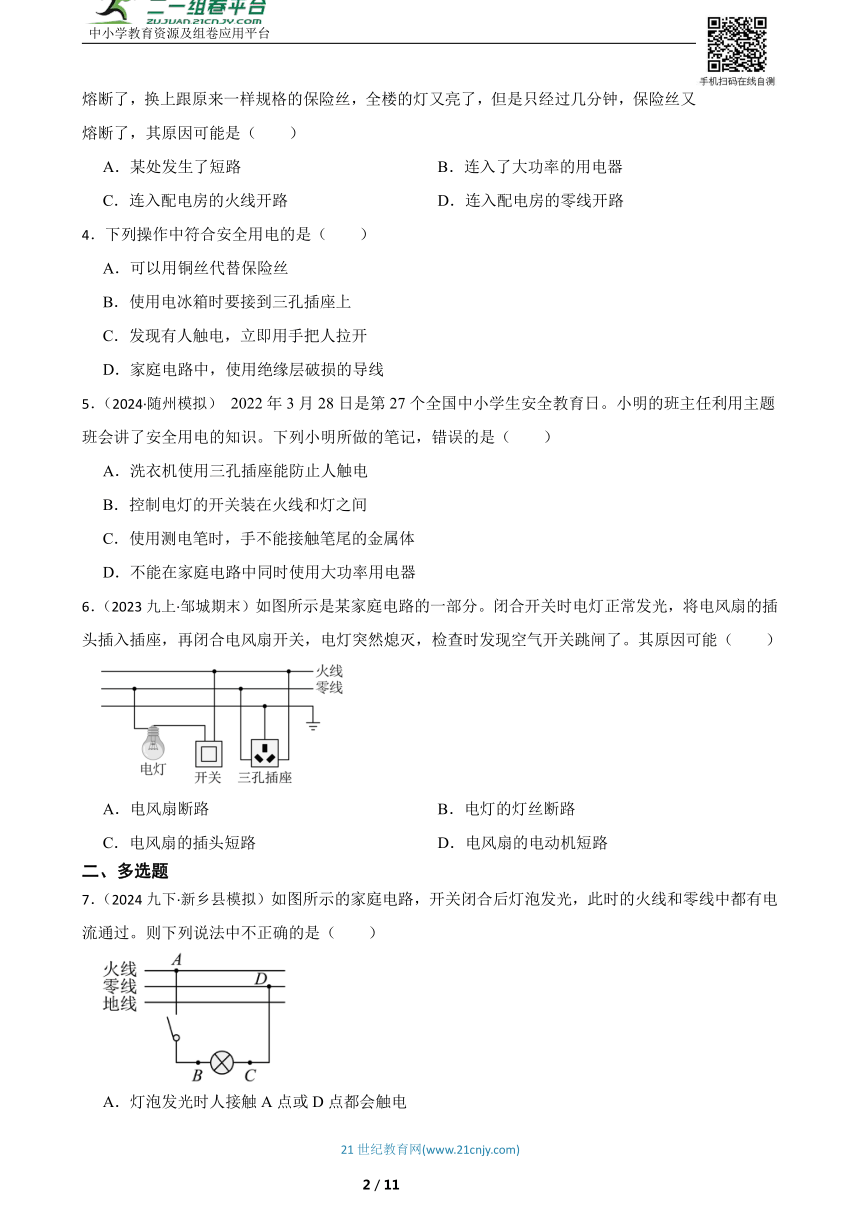

3．（2024·溆浦模拟）某天晚上，怀化市某照明一直正常的居民楼突然停电，经检查是配电房的保险丝熔断了，换上跟原来一样规格的保险丝，全楼的灯又亮了，但是只经过几分钟，保险丝又熔断了，其原因可能是（　　）
A．某处发生了短路 B．连入了大功率的用电器
C．连入配电房的火线开路 D．连入配电房的零线开路
4．下列操作中符合安全用电的是（　　）
A．可以用铜丝代替保险丝
B．使用电冰箱时要接到三孔插座上
C．发现有人触电，立即用手把人拉开
D．家庭电路中，使用绝缘层破损的导线
5．（2024·随州模拟） 2022年3月28日是第27个全国中小学生安全教育日。小明的班主任利用主题班会讲了安全用电的知识。下列小明所做的笔记，错误的是（　　）
A．洗衣机使用三孔插座能防止人触电
B．控制电灯的开关装在火线和灯之间
C．使用测电笔时，手不能接触笔尾的金属体
D．不能在家庭电路中同时使用大功率用电器
6．（2023九上·邹城期末）如图所示是某家庭电路的一部分。闭合开关时电灯正常发光，将电风扇的插头插入插座，再闭合电风扇开关，电灯突然熄灭，检查时发现空气开关跳闸了。其原因可能（　　）
A．电风扇断路 B．电灯的灯丝断路
C．电风扇的插头短路 D．电风扇的电动机短路
二、多选题
7．（2024九下·新乡县模拟）如图所示的家庭电路，开关闭合后灯泡发光，此时的火线和零线中都有电流通过。则下列说法中不正确的是（　　）
A．灯泡发光时人接触A点或D点都会触电
B．灯泡发光时试电笔接触B、C两点氖管都会亮
C．若进户零线断了，即使闭合开关，人接触C点也会触电

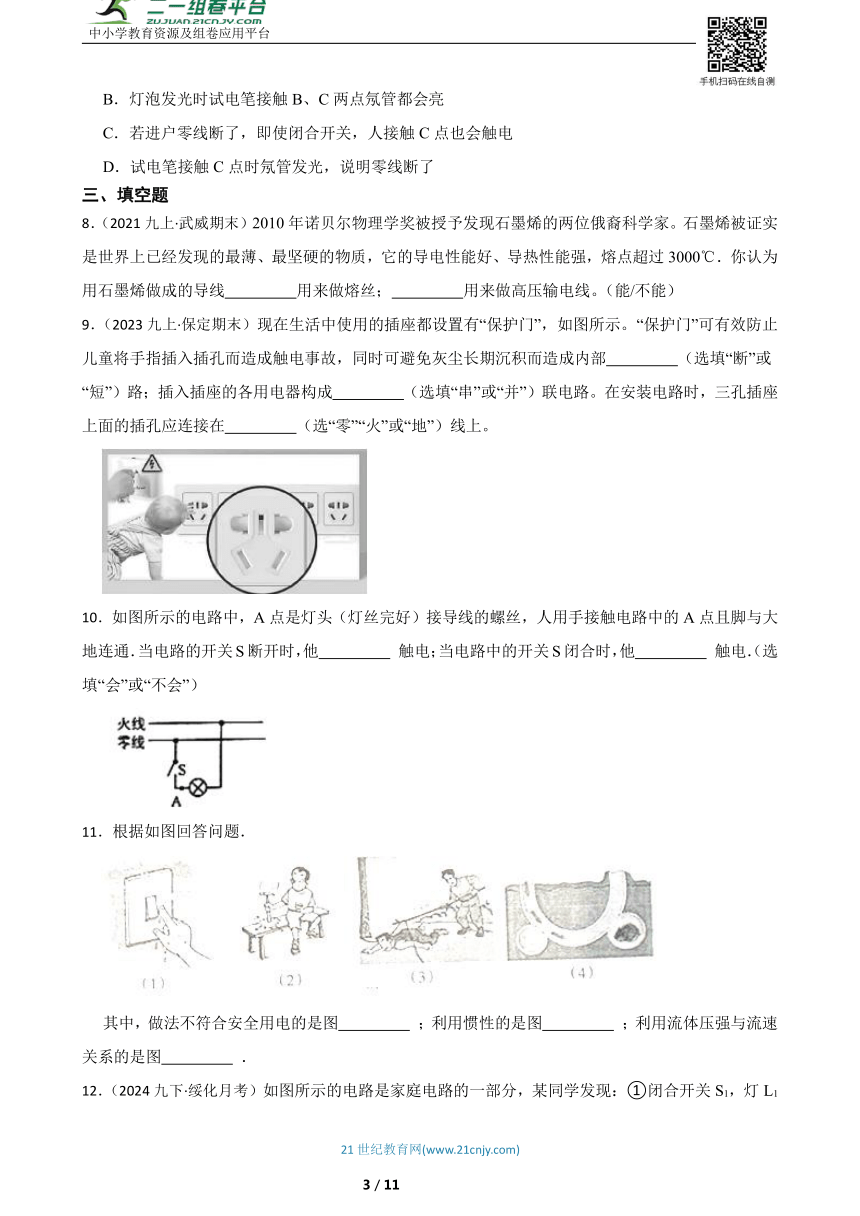

D．试电笔接触C点时氖管发光，说明零线断了
三、填空题
8．（2021九上·武威期末）2010年诺贝尔物理学奖被授予发现石墨烯的两位俄裔科学家。石墨烯被证实是世界上已经发现的最薄、最坚硬的物质，它的导电性能好、导热性能强，熔点超过3000℃．你认为用石墨烯做成的导线　 　用来做熔丝；　 　用来做高压输电线。（能/不能）
9．（2023九上·保定期末）现在生活中使用的插座都设置有“保护门”，如图所示。“保护门”可有效防止儿童将手指插入插孔而造成触电事故，同时可避免灰尘长期沉积而造成内部　 　（选填“断”或“短”）路；插入插座的各用电器构成　 　（选填“串”或“并”）联电路。在安装电路时，三孔插座上面的插孔应连接在　 　（选“零”“火”或“地”）线上。
10．如图所示的电路中，A点是灯头（灯丝完好）接导线的螺丝，人用手接触电路中的A点且脚与大地连通．当电路的开关S断开时，他　 　 触电；当电路中的开关S闭合时，他　 　 触电．（选填“会”或“不会”）
11．根据如图回答问题．
其中，做法不符合安全用电的是图　 　 ；利用惯性的是图　 　 ；利用流体压强与流速关系的是图　 　 ．
12．（2024九下·绥化月考）如图所示的电路是家庭电路的一部分，某同学发现：①闭合开关S1，灯L1亮；②再闭合开关S2，灯L1亮，灯L2不亮；③用测电笔测a、b、c、d、e、f六个接线点，测电笔只在b点不发光。若电路中只有一处故障，将灯L1和灯L2取下互换位置后，L2灯　 　发光，插座上再接入一个用电器，　 　正常工作（选填“能”或“不能”）。
13．（2023九上·台山期中）阴雨天气，当空气的湿度很大，两块云层之雷雨云间的电压很高时，空气就会变成　 　（选填“导体”或“绝缘体”），强大的电流可在瞬间通过天空，形成闪电。如图是某一放电的瞬间，形成的瞬间电流方向为　 　（选填“从A云层流向B云层”、“从B云层流向A云层”）。为了防止高层建筑遭到雷击，人们在楼顶安装了　 　。
四、实验探究题
14．（2022九上·贵阳期末）如图所示是小雷设计的部分家庭电路示意图，他与爸爸共同按图进行布线安装。完成连接后，两人同时闭合总开关S及开关S1时，灯泡L1闪一下便熄灭，家中所有用电器停止工作。为确定发生故障的元件进行了如下的探究：
请你回答下列问题：
（1）若要通过插座判断家中电路是否有电，则测电笔应插入插座的 　 　（选填“左”或“右”）孔。
（2）检测结果是测电笔氖管不发光，可判断是哪根进户线发生开路？　 　，则应检查 　 　所在的位置；（选填“灯泡L1”或“熔断器”）。
（3）确定上述开路故障后，经排查，小雷猜想发生断电的原因可能是：灯泡L1内部短路或插座内部短路。于是将熔断器更换为“220V”的检测灯泡L2。
①闭合开关S、S1，检测灯泡L2正常发光，L1不发光，上述现象能否判断一定是灯泡L1内部短路？　 　（选填“能”或“不能”），理由是 　 　。
②断开开关S1，检测灯泡L2正常发光，这一现象能否判断一定是插座内部短路？　 　（选填“能”或“不能”），理由是 　 　。
五、科普阅读题
15．（2024九下·双塔开学考）阅读短文，回答问题：
漏电保护器：根据安全用电要求，住户家里除了要安装防止电流过大的自动空气开关外，还必须安装如图所示的漏电保护器。其示意图如图甲所示，其内部结构相当于一个自动开关，正常情况下，住户家中没有电流流向地面，即图中I3为零，进户线中流入的电流I1和流出的电流I2相等，漏电保护器内部自动开关处于闭合状态。如果电路中某处发生漏电（漏电是指电流从墙体、人体、接地线或其他路径流向地面），即图中的I3不为零，就会造成I1和I2不相等，当I1和I2的差异达到一定值，保护器内部自动开关就会立即断开。排除漏电故障后，重新合闸即可恢复供电。为确保使用安全，漏电保护器上设置了试验按钮，需要每月试按一次，如果试验按钮按下漏电保护器无动作，说明漏电保护器需要更换。
（1） 关于漏电保护器，下列说法正确的是　 　
A.当电路发生短路时，漏电保护器会自动切断电路
B.漏电保护器跳闸后按下试验按钮即可恢复供电
C.正常情况下家庭电路中火线中的电流大于零线中的电流
D.人站在绝缘物上双手分别触摸火线与零线，漏电保护器不会切断电路
（2） 如果发生漏电，漏电电流为I3， 则I1、I2、l3大小关系的表达式为I1=　 　。
（3） 站在地面上的人体不小心接触了火线，如图乙所示，该人体的电阻为2000Ω，人与地面、电线等的接触电阻为3500Ω，此时流过人体的电流为　 　mA，如漏电保护器跳闸的动作电流是大于等于30mA，此时漏电保护器　 　断开（填“会”或者“不会”）。
（4） 由于安装人员的疏忽，在安装三孔插座时，误将连接零线和地线的孔接反，此时如果将洗衣机的三脚插头插入该插座，漏电保护器　 　断开（填“会”或者“不会”）。
（5） 漏电保护器的试验电路，由一只试验开关S与电阻R组成，闭合试验开关S就能模拟漏电情形，试验电路的连接符合要求的是　 　 （虚线框处为漏电保护器）
六、计算题
16．（2021九上·增城期末）
（1）如图，试电笔接触导线b时，试电笔的氖管发光，此时是否有电流流经人体？　 　，b线是　 　（选填“火线”或“零线”）；
（2）请在图中按要求连接电路。要求：开关S闭合，电动机和LED灯都能正常工作；LED烧坏，闭合开关，电动机还能工作。
17．如图是家庭电路示意图．
（1）如图中试电笔的氖管发光，请将你所判断的火线、零线填入图中括号．
（2）在图中连接：开关控制灯泡的电路、两孔插座和三孔插座．
（3）如图中，为了防止电路中电流过大，发生危险，应该在哪个位置安装保险丝．
（4）把“220V 2200W”的电热水器接入三孔插座，在额定电压下工作：
①流过电热水器的电流多大？
②电热水器的电阻多大？
③电热水器工作3小时消耗多少电能？
七、综合题
18．小明搬进刚装修完的新家，妈妈给他买了一个床头灯，他将这个床头灯以插在床边墙壁的插座上.晚上，小明在床上看书时，突然床头灯熄灭了，过了一会儿，灯又亮了，这时他发现爸爸刚刚洗完澡从卫生间走了出来.小明很好奇，亲自去卫生间打开“浴霸”的灯，发现他床头的灯又熄灭了；关闭“浴霸”的灯，床头的灯又亮了，小明很想知道为什么他的床头灯会出现这种“奇怪现象”，线路究竟出了什么问题？
（1）请你画出小明家装修时连接浴霸灯与床头插座(床头灯)的电路图，并应用所学知识分析产生这一“奇怪现象”的原因.
（2）如果不想让上述“奇怪现象”出现，床头灯的开关能正常控制床头灯的亮灭，请画出正确的电路图.
19．（2020·天河模拟）图甲是一个带开关和指示灯的三孔插座
（1）小明发现当开关断开时指示灯不发光，插孔也不能提供工作电压：当开关闭合时指示灯发光，插孔可以提供工作电压：如果指示灯损坏，开关闭合时插孔也能提供工作电压。请在图乙中画出插座中的开关、指示灯(连限流电阻)和插孔的连接方式，并把插座与电源线接通。
（2）图丙是小明家的电能表面板，若家中已有用电器总功率为2000W，他能否再连入“220V 1000W”的电热水壶与这些用电器同时使用　 　？写出判断依据　 　。
20．小明同学学习了家庭电路的知识后，在生活中更加注意观察、了解用电情况：
（1）他发现自己家洗衣机用的是三脚插头，如图所示：其铭牌上标有“10A 250V”字样，其中的“10A”表示 　 　
（2）小明同学又仔细观察三只插脚，发现：标有“E”字的插脚比其它两脚稍长一些．它比其它两脚稍长一些有的好处 　 　
（3）在家庭电路中线路连接处往往比别处更容易发热，甚至引起火灾，原因是 　 　
（4）灯泡为什么要用钨丝作灯丝？ 　 　
答案解析部分
1．【答案】A
【知识点】安全用电原则
2．【答案】B
【知识点】家庭电路的组成；家庭电路的连接；测电笔的使用；家庭电路的故障分析
3．【答案】B
【知识点】家庭电路的故障分析
4．【答案】B
【知识点】安全用电原则
5．【答案】C
【知识点】家庭电路的连接；测电笔的使用；插座的构造与工作方式；安全用电原则
6．【答案】D
【知识点】家庭电路的故障分析
7．【答案】A,B
【知识点】测电笔的使用；家庭电路的故障分析；安全用电原则
8．【答案】不能；能
【知识点】熔断器的作用及保险丝的选择
9．【答案】短；并；地
【知识点】家庭电路的组成；家庭电路的连接；家庭电路的故障分析
10．【答案】会；不会
【知识点】安全用电原则
11．【答案】（1）；（2）；（4）
【知识点】安全用电原则
12．【答案】会；不能
【知识点】家庭电路的故障分析
13．【答案】导体；从B云层流向A云层；避雷针
【知识点】安全用电原则
14．【答案】右；火线；熔断器；能；L2两端的电压为220V；能；L2两端的电压为220V
【知识点】家庭电路的故障分析
15．【答案】D；I2+I3；40；会；会；C
【知识点】家庭电路的组成
16．【答案】（1）有；火线
（2）如图所示：
【知识点】家庭电路的连接
17．【答案】解：（1）在电路中，能使得测电笔发光的是火线，如下图：
（2）火线进开关，再接入灯泡的顶端金属点；零线直接进入灯泡的螺旋套．两孔插座是，左零线，右火线；三孔插座的接法：上孔接地线；左孔接零线；右孔接火线．如下图：
（3）为了安全，保险丝应该接在火线上，故保险丝应该接在B点；
（4）①根据 P=UI 可得流过电热水器的电流为
I===10A；
②电阻为
R===22Ω；
③电热水器的电功率为
P=2200W=2.2kW；
消耗电能为
W=Pt=2.2kW×3h=6.6kW h
故答案为：（1）见上图；（2）见上图；（3）B点；（4）①流过电热水器的电流为10A；②电热水器的电阻22Ω；③电热水器工作3小时消耗多少6.6kW h．
【知识点】家庭电路的连接
18．【答案】（1）装修时墙壁内的电路是错误的，如图a所示.当卫生间“浴霸”灯的开关S1断开，床头灯开关S2闭合，“浴霸”灯L和床头灯L2是串联的，“浴霸”灯灯丝电阻远小于床头灯灯丝电阻，当“浴霸”灯与床头灯串联时，“浴霸”灯的电压将远小于床头灯的电压，几乎不发光，而床头灯接近正常发光.而当两开关都闭合时，床头灯被短路，“浴霸”正常发光
（2）
【知识点】家庭电路的组成；家庭电路的连接
19．【答案】（1）
（2）可以；由题可知，家中已有用电器总功率为2000W，再连入“220V 1000W”的电热水壶时家庭电路的总功率为 而电能表允许通过的最大电流为20A，则家庭电路接入用电器的最大的总功率为 所以可以再连入“220V 1000W”的电热水壶与这些用电器同时使用。
【知识点】家庭电路的连接
20．【答案】（1）允许通过的最大电流
（2）它比其它两脚稍长一些，插插头时能使家用电器的金属外壳先接地，拔插头时能使金属外壳后离开地线，即使家用电器因绝缘不好“漏电”，人也不会触电
（3）当线路连接处接触不良时，会使该处的电阻增大，电流经过该处产生热量增多．同时，接触处的电阻又将随温度升高而增大．从而形成电热的逐步积累和恶性循环，以致引发火灾
（4）钨的熔点高，可以耐高温，不易断
【知识点】插座的构造与工作方式；安全用电原则
