中小学教育资源及组卷应用平台
2025年中考物理九年级一轮复习【电与磁】专题综合过关题
一、单选题
1．（2024九下·宁津开学考）小明家的电能表的盘面标有“”，他要用这个电能表来测一台电冰箱的实际功率．为此他在其他用电器都关闭的条件下，测得电冰箱启动工作0.5h后自动停机的过程中，电能表转盘转300r，则该电冰箱在此时间工作时的实际功率为（ ）
A．0.12kW B．1. 2kw C．53kW D．350kW
2．（2024九上·南宁月考）用绝缘细线悬挂四个轻质小球，静止时的状态如图所示。已知甲球带正电，则下列判断正确的是（ ）
A．乙球可能不带电 B．乙球一定带负电
C．丙球可能带正电 D．丙球可能不带电
3．（2024九上·永昌期中）用毛皮摩擦过的橡胶棒接触验电器的金属球，验电器的金属箔张开，如图所示，下列说法中正确的是（ ）
A．橡胶棒在与毛皮摩擦的过程中创造了电荷
B．在摩擦的过程中，毛皮上的电子转移到橡胶棒上
C．验电器的工作原理是异种电荷相互排斥
D．在橡胶棒与金属球接触的瞬间，金属杆中电流的方向从上往下

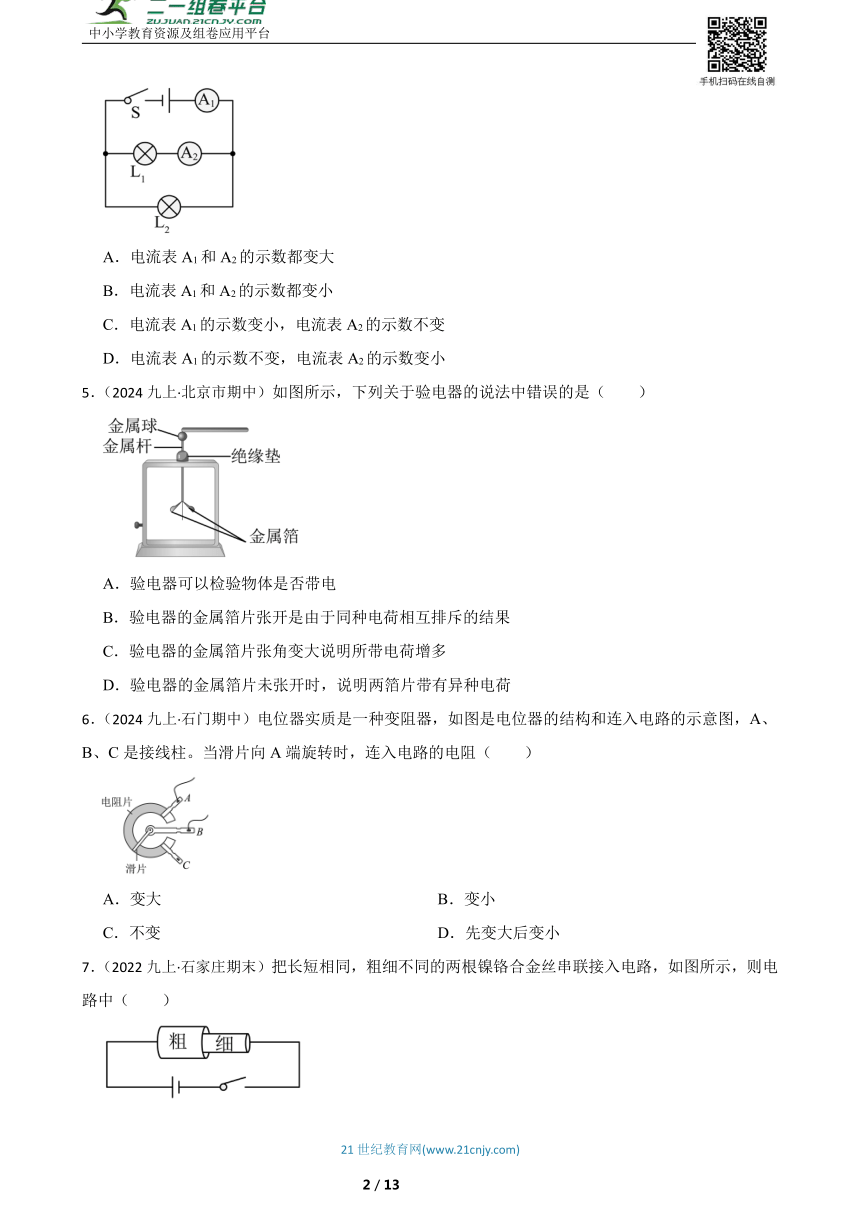

4．（2022九上·江海期中）如图所示电路，开关S闭合后，两灯均正常发光，若L2突然烧坏后，电流表A1和A2的示数将（ ）
A．电流表A1和A2的示数都变大
B．电流表A1和A2的示数都变小
C．电流表A1的示数变小，电流表A2的示数不变
D．电流表A1的示数不变，电流表A2的示数变小
5．（2024九上·北京市期中）如图所示，下列关于验电器的说法中错误的是（ ）
A．验电器可以检验物体是否带电
B．验电器的金属箔片张开是由于同种电荷相互排斥的结果
C．验电器的金属箔片张角变大说明所带电荷增多
D．验电器的金属箔片未张开时，说明两箔片带有异种电荷
6．（2024九上·石门期中）电位器实质是一种变阻器，如图是电位器的结构和连入电路的示意图，A、B、C是接线柱。当滑片向A端旋转时，连入电路的电阻（ ）
A．变大 B．变小
C．不变 D．先变大后变小

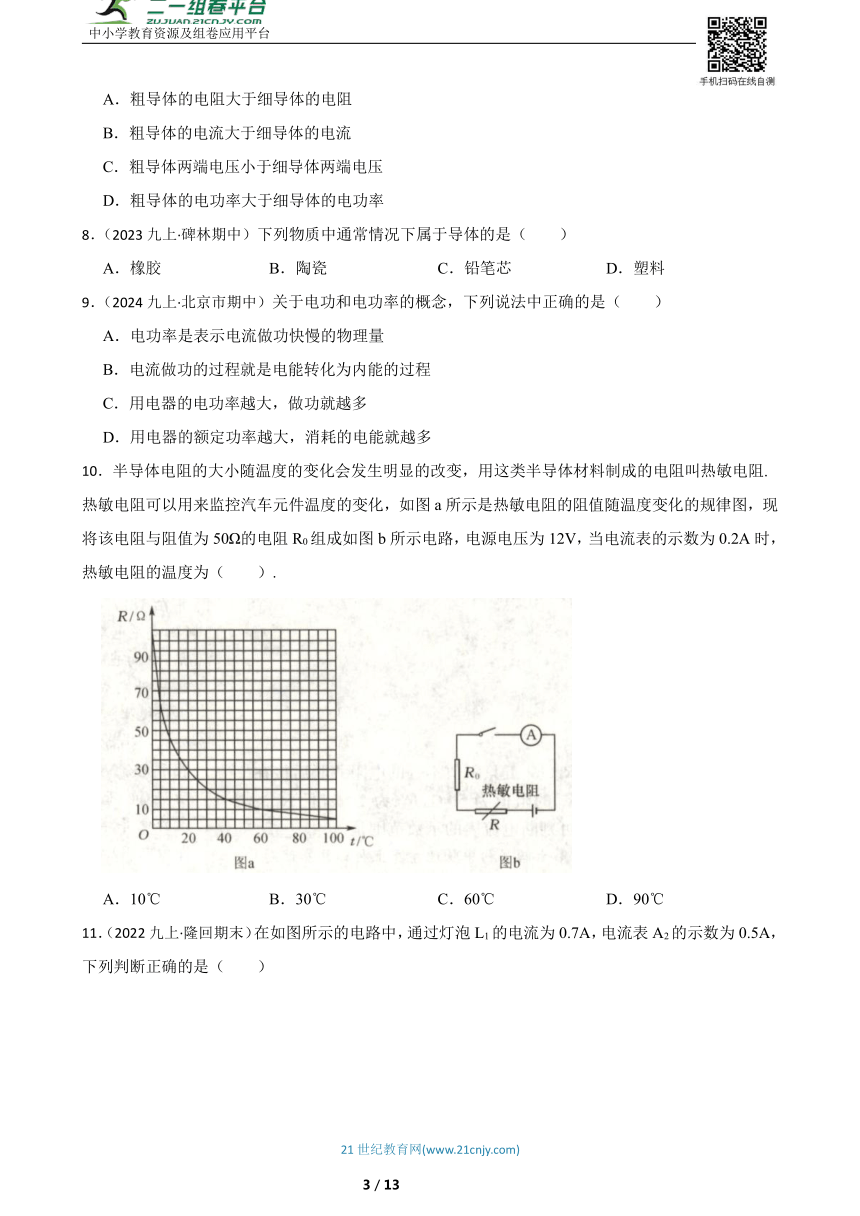

7．（2022九上·石家庄期末）把长短相同，粗细不同的两根镍铬合金丝串联接入电路，如图所示，则电路中（ ）
A．粗导体的电阻大于细导体的电阻
B．粗导体的电流大于细导体的电流
C．粗导体两端电压小于细导体两端电压
D．粗导体的电功率大于细导体的电功率
8．（2023九上·碑林期中）下列物质中通常情况下属于导体的是（ ）
A．橡胶 B．陶瓷 C．铅笔芯 D．塑料
9．（2024九上·北京市期中）关于电功和电功率的概念，下列说法中正确的是（ ）
A．电功率是表示电流做功快慢的物理量
B．电流做功的过程就是电能转化为内能的过程
C．用电器的电功率越大，做功就越多
D．用电器的额定功率越大，消耗的电能就越多
10．半导体电阻的大小随温度的变化会发生明显的改变，用这类半导体材料制成的电阻叫热敏电阻.热敏电阻可以用来监控汽车元件温度的变化，如图a所示是热敏电阻的阻值随温度变化的规律图，现将该电阻与阻值为50Ω的电阻R0组成如图b所示电路，电源电压为12V，当电流表的示数为0.2A时，热敏电阻的温度为（ ）.
A．10℃ B．30℃ C．60℃ D．90℃

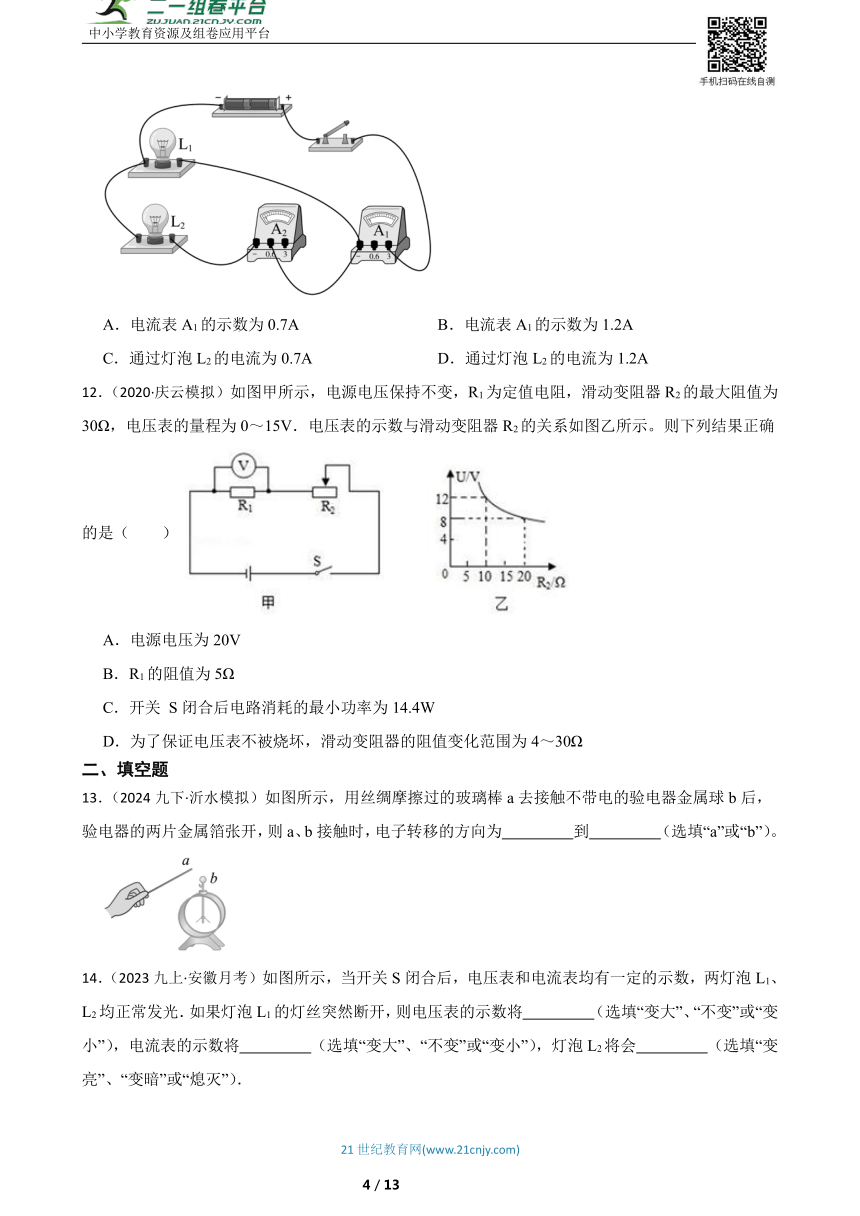

11．（2022九上·隆回期末）在如图所示的电路中，通过灯泡L1的电流为0.7A，电流表A2的示数为0.5A，下列判断正确的是（ ）
A．电流表A1的示数为0.7A B．电流表A1的示数为1.2A
C．通过灯泡L2的电流为0.7A D．通过灯泡L2的电流为1.2A
12．（2020·庆云模拟）如图甲所示，电源电压保持不变，R1为定值电阻，滑动变阻器R2的最大阻值为30Ω，电压表的量程为0～15V．电压表的示数与滑动变阻器R2的关系如图乙所示。则下列结果正确的是（ ）
A．电源电压为20V
B．R1的阻值为5Ω
C．开关 S闭合后电路消耗的最小功率为14.4W
D．为了保证电压表不被烧坏，滑动变阻器的阻值变化范围为4～30Ω
二、填空题
13．（2024九下·沂水模拟）如图所示，用丝绸摩擦过的玻璃棒a去接触不带电的验电器金属球b后，验电器的两片金属箔张开，则a、b接触时，电子转移的方向为 到 （选填“a”或“b”）。
14．（2023九上·安徽月考）如图所示，当开关S闭合后，电压表和电流表均有一定的示数，两灯泡L1、L2均正常发光．如果灯泡L1的灯丝突然断开，则电压表的示数将 （选填“变大”、“不变”或“变小”），电流表的示数将 （选填“变大”、“不变”或“变小”），灯泡L2将会 （选填“变亮”、“变暗”或“熄灭”）．

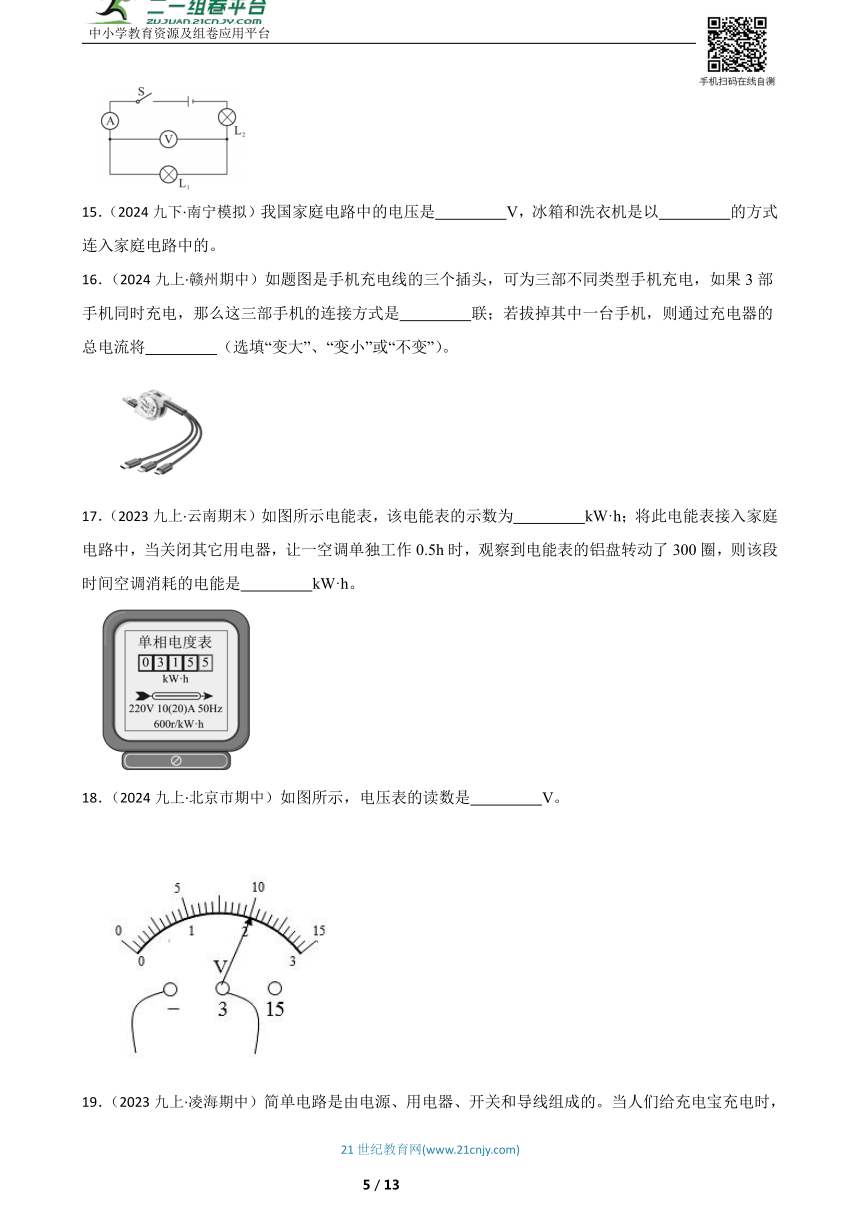

15．（2024九下·南宁模拟）我国家庭电路中的电压是 V，冰箱和洗衣机是以 的方式连入家庭电路中的。
16．（2024九上·赣州期中）如题图是手机充电线的三个插头，可为三部不同类型手机充电，如果3部手机同时充电，那么这三部手机的连接方式是 联；若拔掉其中一台手机，则通过充电器的总电流将 （选填“变大”、“变小”或“不变”）。
17．（2023九上·云南期末）如图所示电能表，该电能表的示数为 kW·h；将此电能表接入家庭电路中，当关闭其它用电器，让一空调单独工作0.5h时，观察到电能表的铝盘转动了300圈，则该段时间空调消耗的电能是 kW·h。
18．（2024九上·北京市期中）如图所示，电压表的读数是 V。
19．（2023九上·凌海期中）简单电路是由电源、用电器、开关和导线组成的。当人们给充电宝充电时，充电宝相当于简单电路中的 。
20．（2023九上·南京月考）电路中开关状态如图所示，要使灯泡 L1 和 L2 并联，应再闭合开关 ；若同时闭合开关 S2 和 S3，可以工作的灯是 ；若将 S1、S2 和 S3 全部换成实验室中常用的电流表或电压表且使两灯并联，则 S2 处应为 表，三个电表中若两个相同的电表指针偏转角度相同，则通过 L1 和 L2 的电流之比是 。
21．（2023九上·重庆市月考）如图所示的电路中，电源电压保持不变，不考虑温度对灯丝电阻的影响，整个过程电路均无故障、所有电表均为实验室学生电表。当闭合开关S1，断开S2、S3时，电压表V1的示数为4V，电压表V2、V3的指针偏转的程度相同。当闭合开关S1、S2、S3时，电流表A1、A2、A3的示数均不相同，断开所有开关，若将电路中其中某两个灯泡的位置互换后，再同时闭合三个开关，发现与之前相比，电流表A1、A2、A3的示数都没有发生改变，则电源电压为 V，将电压表V2更换为电流表A4，当闭合开关S1，断开S2、S3时，电压表V1的示数为2.4V，则此时电压表V3的示数为 V。
三、综合题
22．（2024八下·广安期中）如图，已知电源电压为9V，V1表示数为6V，通过L2的电流为2.5A，则：
（1）通过L1的电流是多少？
（2）L1和L2两端的电压各是多少？
23．（2024九上·清新期中）“安全驾驶，严禁超速！”为确保道路交通安全，我国高速公路严厉打击汽车超速行为。在物理兴趣活动中，科技小组的同学设计了一个车速提醒装置，其简化电路图如图甲所示，电源电压保持不变，定值电阻R的阻值为10Ω；Rv为可变电阻，阻值与车速关系的图像如图丙所示。当车速从0加速到120km/h的过程中，Rv消耗的电功率随电流变化的图像如图乙所示。当汽车行驶速度达120km/h（即电流表的示数达0.6A）时提醒驾驶员车速过快，需要减速。试问：
（1）当汽车行驶的速度变大时，Rv的阻值 ，电压表的示数 。（均选填“变大”“变小”或“不变”）；
（2）电源电压是多少？
（3）我国高速公路要求小汽车行驶的速度不能小于60km/h，当车速为60km/h时，电流表的示数是多少 ？可变电阻Rv消耗的电功率是多少 ？
24．节能环保是当今社会的主流．为合理用电、提高电力的经济效益，电力专家设计了蓄能电站．它的工作原理是深夜利用过剩的电能通过水泵把下游水库的水抽到上游的水库内，白天通过闸门放水发电，以补充电能的不足．现拟建一蓄能电站，使其上游水库可蓄水885万m3 ， 放水时上、下游水库平均落差为570m．这些水储存了相当于3.7×1013J的能量．假设晚上上游水库全部蓄水，白天全部放完．
（1）每天可发电多少度(kW·h)？
（2）工程全部建成后每年可发电多少kW·h？（一年按365天计算）
25．（2023九上·芜湖期中）静电复印技术已经逐渐走进人们的生活，如图所示的是利用身边的器材来简单模拟静电复印的过程。操作步骤如下：
A．找一块塑料板，用丝绸快速摩擦整个板面；
B．用干燥的手指在塑料板上写上一个“大”字；
C．将塑料板平放，在上面均匀地撒上一层干木屑，再将塑料板缓慢竖起，刚才用手指写的“大”字的地方木屑滑落，一个“大”字就在塑料板上显现出来了。
根据上述实验步骤和实验现象，回答下列问题：
（1）用手指写“大”字的时候，该部分的电荷被导走，塑料板上其他地方仍有电荷。据此可知，下列说法中正确的是 （选填字母序号）；
A．通过摩擦使塑料板带电，是创造了电荷
B．用手指写“大”字时，手指接触的地方电荷消失了
C．人体是导体
D．塑料板是导体
（2）“大”字部分的干木屑滑落是因为重力作用，其他部分的干木屑被吸引是因为 。
26．（2020·顺义模拟）小明想探究电流通过电阻时产生的热量Q与电流I、电阻R的定性关系。实验桌上有如下器材：两个完全相同的烧瓶，瓶内装有质量和初温相同的煤油、相同的温度计A和B、阻值为R1和R2的电阻丝（R1＞R2），还有满足实验要求的电源、滑动变阻器、开关、导线，他连接了如图的电路进行实验。
（1）由图可知，小明探究实验的自变量是 （选填“电流”或“电阻”）。
（2）本实验通过 反映电阻产生热量的多少。
27．电流
定义：电荷的定向移动形成电流．
方向： 定向移动的方向为电流的方向．
效应：热效应、磁效应、化学效应．
28．（2023九上·营口月考）甲醛对人体的危害非常严重，因此装修房屋时检测甲醛污染指数非常重要。小明同学设计了移动甲醛检测设备，原理如图甲所示。电源电压为且恒定不变，是标有“”字样的滑动变阻器，为可以感知甲醛污染指数的可变电阻。
（1）当的滑片滑到中点时，若它两端的电压为1.5V，此时污染指数是多少？
（2）当的滑片滑到中点时，若污染指数为60时，电路中的电流为多少？
（3）显示器由的电压表改装而成，移动滑片位置，使其最大显示污染指数为360，此时电路消耗的总功率是多少？
29．（2017九上·海淀期末）小岩用“伏安法”测量定值电阻R的阻值．他根据实验电路图，在实验桌上连接了如图所示的实验电路．
（1）请你添加一条导线，将如图所示的实物图补充完整．
（2）闭合开关S前，应把图中滑动变阻器的滑片P置于 端．（选填“A”或“B”）
30．（2020·顺义模拟）小明用如图甲的电路测量额定电压为2.5V小灯泡L的额定电功率。
（1）闭合开关S前，滑动变阻器的滑片P应移至 端。（选填“A”或“B”）
（2）闭合开关S后，小灯泡L不发光且电流表无示数，但是电压表的示数较大且接近电源电压。小明检查后发现导线完好且连接无误，则出现这种现象的原因可能是 。（选填选项前的字母）
A．滑动变阻器断路 B．滑动变阻器短路
C．小灯泡断路 D．小灯泡短路
（3）排除故障后，小明闭合开关S，移动滑片P，当小灯泡正常发光时，发现电流表示数如图乙，他判断小灯泡处于正常发光状态的依据是 ，小灯泡L的额定电功率为 W。
31．（2023九上·深圳期末）为了积极响应习近平总书记提出的“提倡节约，反对浪费”的伟大号召，小明发现深圳市有餐厅开展了“称多少吃多少”活动，在台上放了一个电子秤。图甲就是电子秤的原理示意图，R1为定值电阻，托盘下方的电阻R2为压敏电阻，电源电压为6V，压敏电阻R2与托盘中食物的质量关系如图乙所示。
（1）当盘中无食物时，R2＝ Ω；
（2）当盘中无食物时，读出电流表的示数为0.01A，求R1的阻值 ；
（3）托盘中放入食物后，电流表的示数为0.02A，求放入食物的质量 。
答案解析部分
1．【答案】B
【知识点】电功率的计算
2．【答案】D
【知识点】电荷间的相互作用规律
3．【答案】B
【知识点】两种电荷；验电器的原理及使用
4．【答案】C
【知识点】串联电路和并联电路的辨别；电流的测量及电流表的使用；并联电路的电流规律
5．【答案】D
【知识点】电荷间的相互作用规律；验电器的原理及使用
6．【答案】B
【知识点】变阻器
7．【答案】C
【知识点】串联电路的电流规律；影响电阻大小的因素；欧姆定律及其应用；电功率的计算
8．【答案】C
【知识点】导体与绝缘体
9．【答案】A
【知识点】电功及电功的实质；电功率；电功率的计算
10．【答案】C
【知识点】串联电路的电流规律；欧姆定律及其应用
11．【答案】B
【知识点】并联电路的电流规律
12．【答案】C
【知识点】欧姆定律及其应用；电功率的计算
13．【答案】b；a
【知识点】两种电荷
14．【答案】变大；变小；熄灭
【知识点】家庭电路的故障分析
15．【答案】220；并联
【知识点】电压和电压的单位换算；家庭电路的连接
16．【答案】并；变小
【知识点】串联电路和并联电路的辨别；并联电路的电流规律
17．【答案】315.5；0.5
【知识点】电能表参数的理解
18．【答案】2
【知识点】电压的测量及电压表的使用
19．【答案】用电器
【知识点】电源及其能量转化；电路的构成及电路图
20．【答案】S1和S3；L1；电压；4：1
【知识点】串联电路和并联电路的辨别；电流的测量及电流表的使用；并联电路的电流规律；电压的测量及电压表的使用
21．【答案】12；9.6
【知识点】并联电路的电流规律；串联电路的电压规律
22．【答案】（1）由电路图可知，两灯串联，电压表V1测L1两端电压，电压表V2测L2两端电压，电流表测串联电路中的电流，根据串联电路的电流处处相等可知：通过两灯的电流一样大，即I1=I2=2.5A
（2）测量两端电压，示数为6V，则L1两端的电压为6V；由串联电路的电压规律得L2两端的电压
【知识点】串联电路的电流规律；串联电路的电压规律
23．【答案】（1）变小；变小
（2）12
（3）0.3；2.7
【知识点】串联电路的电压规律；欧姆定律及其应用；电路的动态分析；电功率的计算
24．【答案】（1）1.03×107kW·h
（2）3.76×109kW·h
【知识点】电功的计算
25．【答案】C；带电体有吸引轻小物体的性质
【知识点】两种电荷；物体带电情况的判断
26．【答案】（1）电阻
（2）温度计示数变化多少
【知识点】焦耳定律
27．【答案】正电荷
【知识点】电流的方向
28．【答案】（1）解： 由图知两电阻串联，当R0两端的电压为1.5V，
因串联电路中电流处处相等，则电路的电流为：
可变电阻两端的电压：UR=U-U0=4.5V-1.5V=3V，
可变电阻R的阻值：
由图乙知当可变电阻的阻值为20Ω时，污染指数为180；
（2）解： 由图乙知污染指数为60时，可变电阻R'=50Ω，
电路中的电流：
（3）解： 由图乙知，使其最大显示污染指数为360时，可变电阻R的阻值为10Ω，此时电压表的示数最大为3V，
因串联电路中总电压等于各分电阻两端的电压之和，
所以可变电阻两端的电压：UR'=U-U0=4.5V-3V=1.5V，
则此时电路中的电流为
故此时电路消耗的总功率是P=UI''=4.5V×0.15A=0.675W
【知识点】串联电路的电流规律；串联电路的电压规律；欧姆定律及其应用；电功率的计算
29．【答案】（1）解：用“伏安法”测量定值电阻R的阻值，变阻器接线柱按一上一下的原则串联接入电路中，如下所示：
（2）B
【知识点】伏安法测电阻的探究实验
30．【答案】（1）A
（2）C
（3）电压表示数为2.5V；0.75
【知识点】探究用电器的电功率实验
31．【答案】500；100Ω；600g
【知识点】电路的动态分析
21世纪教育网(www.21cnjy.com)
1 / 14
