2.6透镜和视觉（第1课时）

课件36张PPT。第6节 透镜和视觉

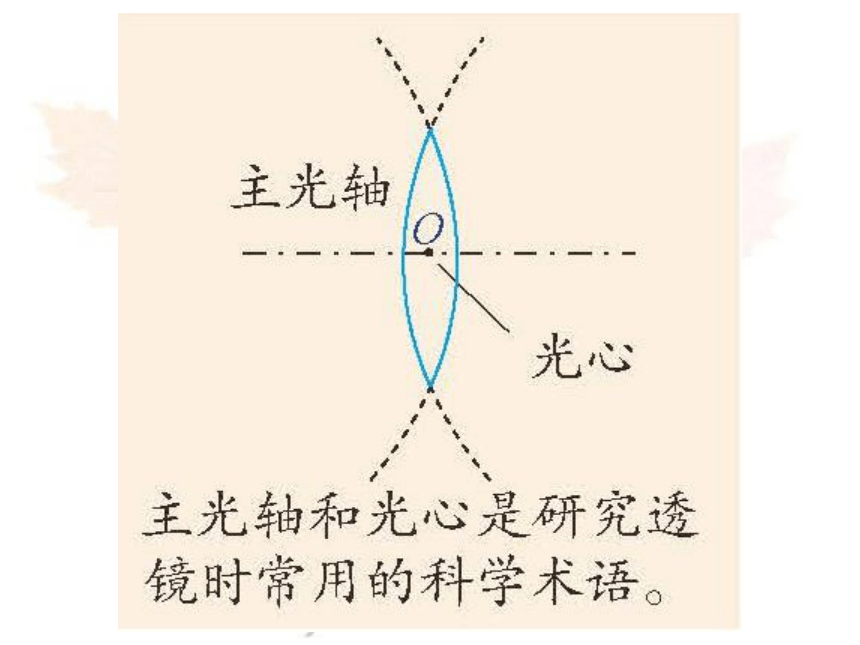

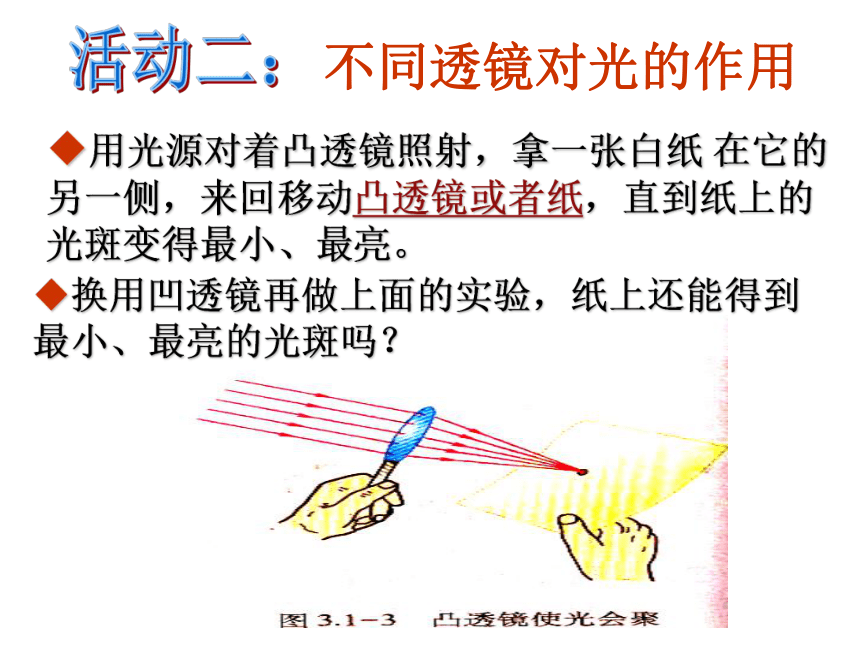

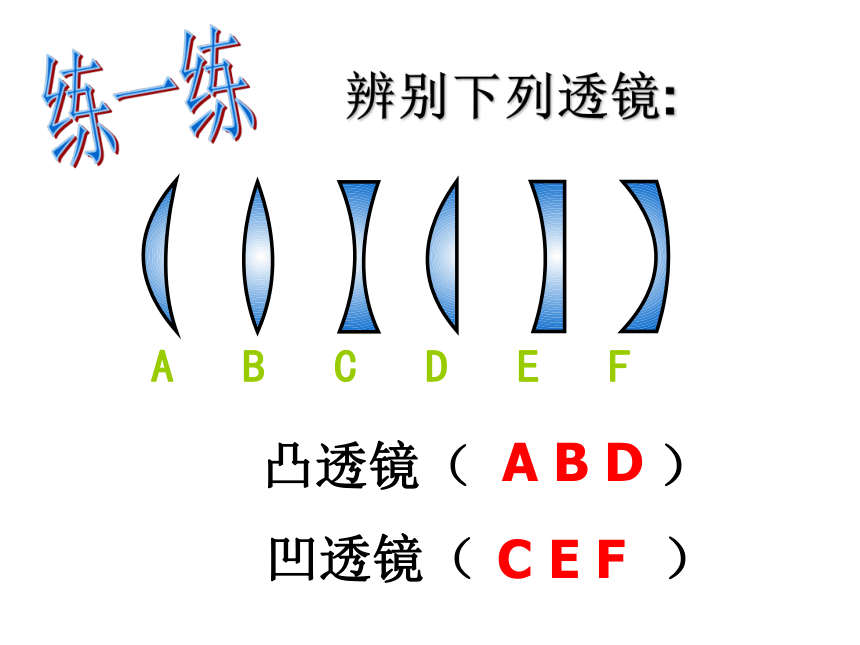

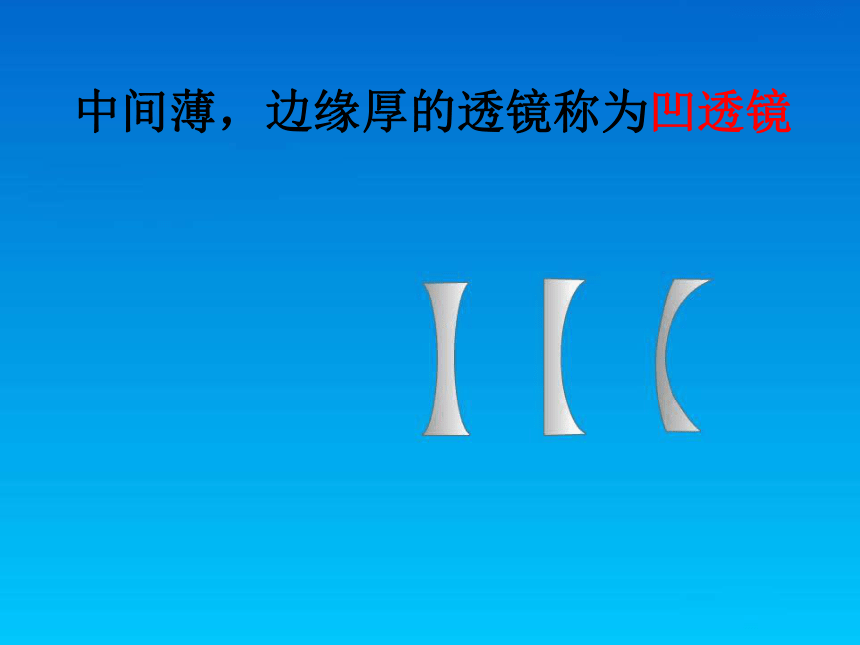

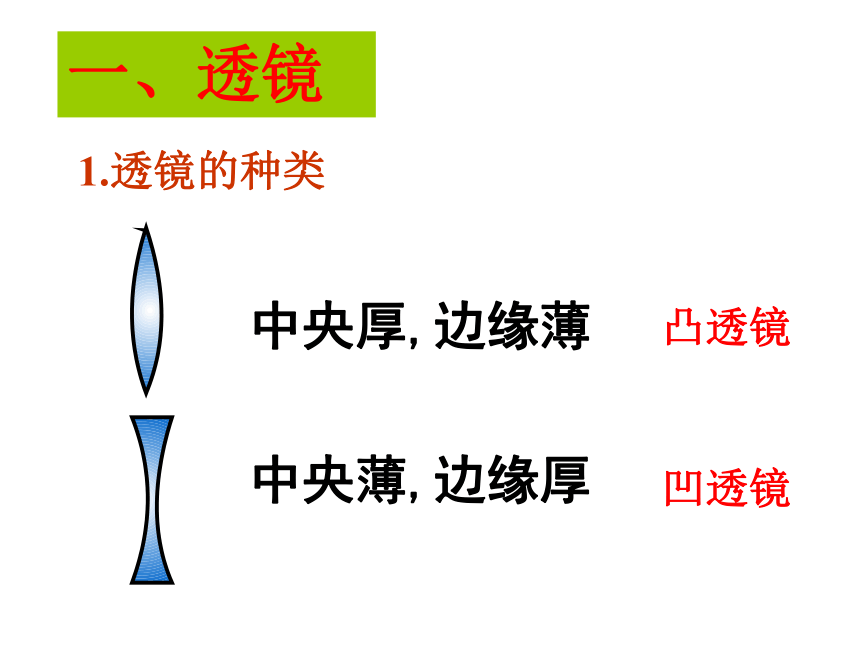

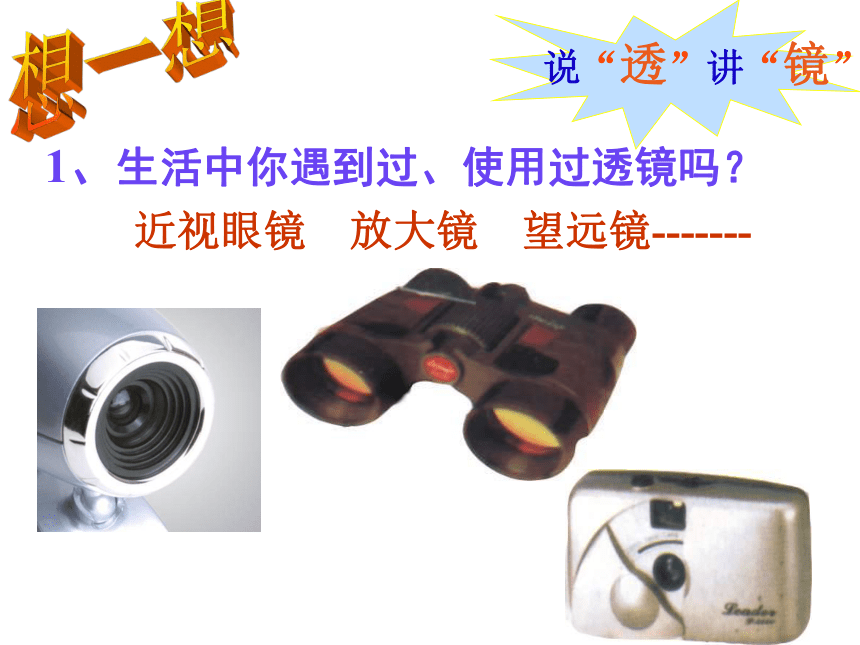

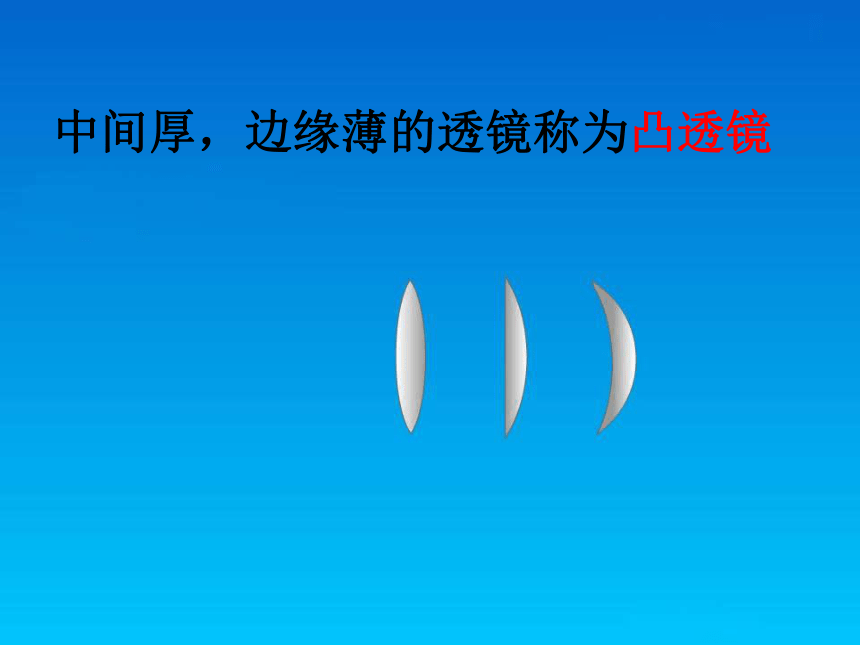

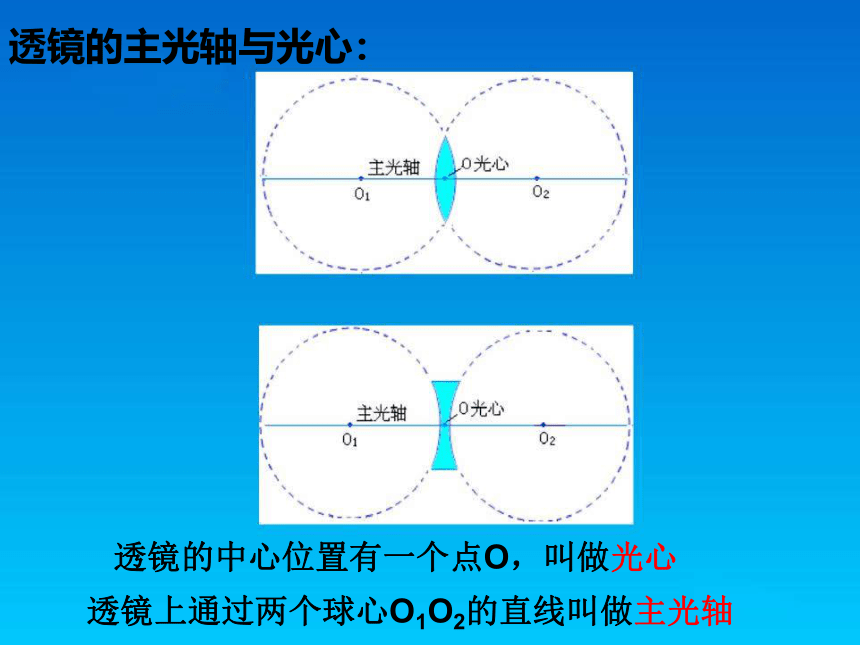

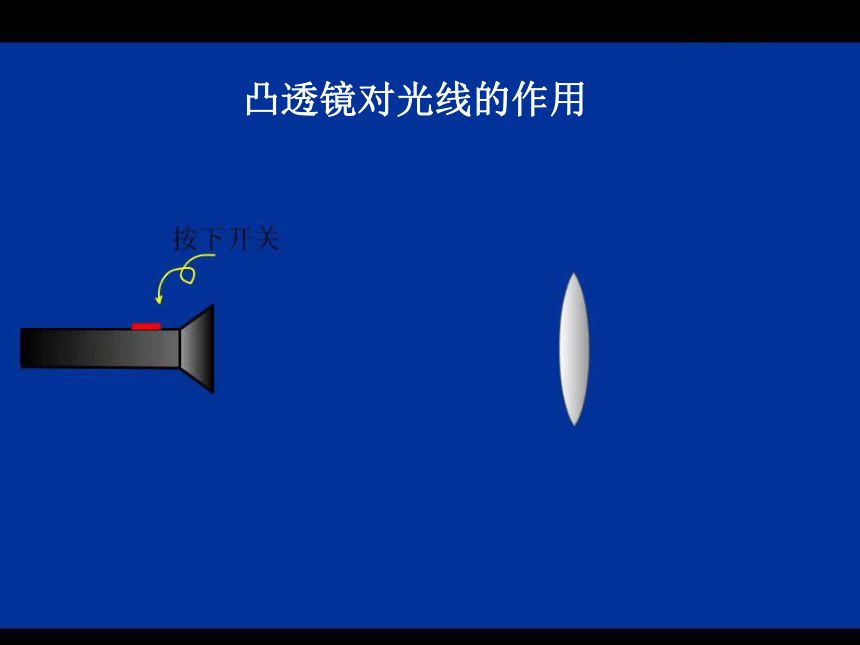

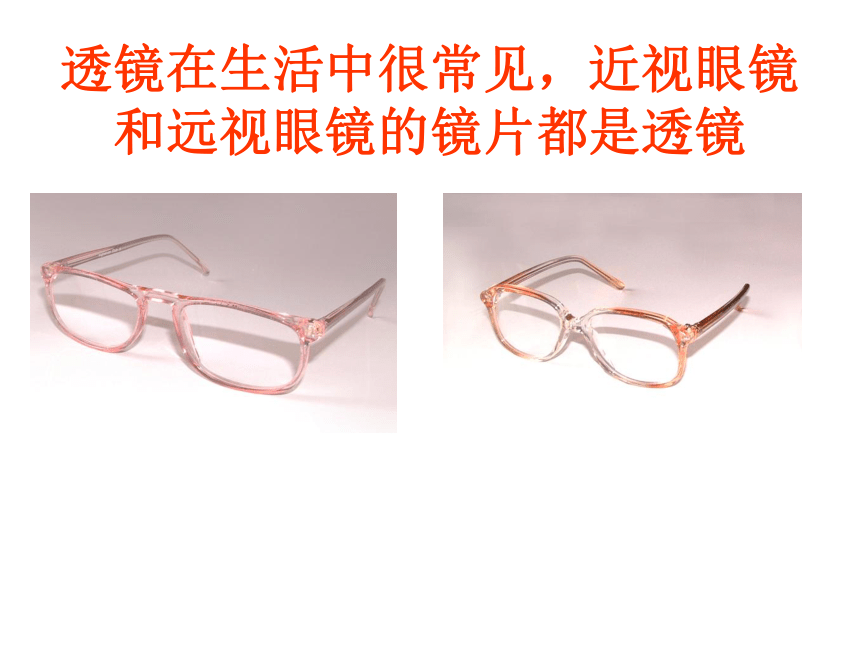

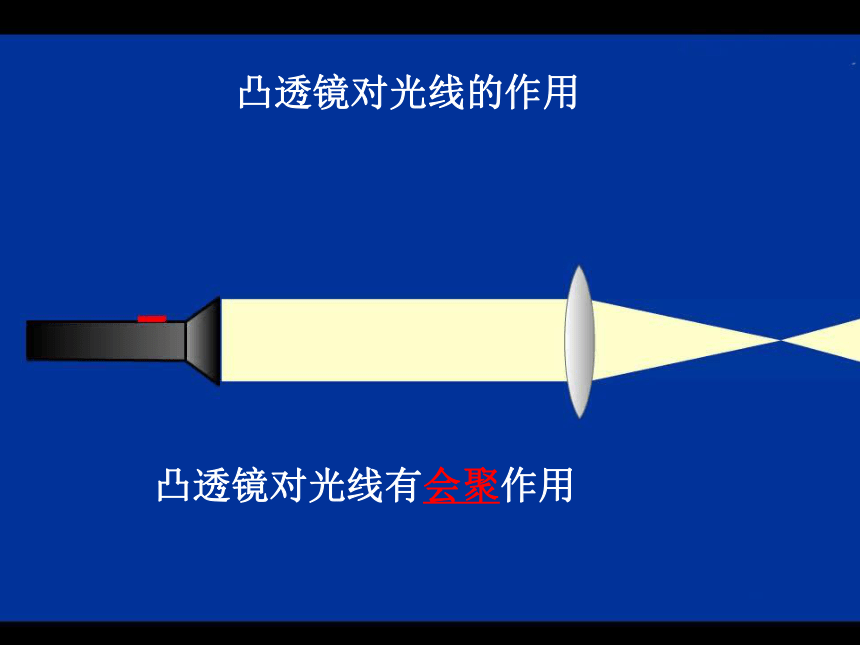

1、生活中你遇到过、使用过透镜吗？说“透”讲“镜”想一想近视眼镜 放大镜 望远镜-------透镜在生活中很常见，近视眼镜和远视眼镜的镜片都是透镜 中央厚,边缘薄中央薄,边缘厚凸透镜凹透镜一、透镜1.透镜的种类中间厚，边缘薄的透镜称为凸透镜中间薄，边缘厚的透镜称为凹透镜辨别下列透镜:凸透镜（ ）凹透镜（ ）A B DC E F练一练透镜的主光轴与光心：透镜上通过两个球心O1O2的直线叫做主光轴透镜的中心位置有一个点O，叫做光心◆用光源对着凸透镜照射，拿一张白纸 在它的 另一侧，来回移动凸透镜或者纸，直到纸上的光斑变得最小、最亮。活动二：不同透镜对光的作用◆换用凹透镜再做上面的实验，纸上还能得到最小、最亮的光斑吗？凸透镜对光线的作用凸透镜对光线有会聚作用凸透镜对光线的作用什么是透镜的焦点和焦距？凸透镜的焦点平行于主光轴的光线经过凸透镜后将会聚于一个点，这个点叫凸透镜的焦点，用F表示。焦点的作用 将光路从右向左传播，发现光线也能会聚与左边的一点，这一点也是凸透镜的焦点。 说明凸透镜有左右两个焦点，并且是关于凸透镜对称的。F凸透镜有几个焦点？凸透镜的焦距焦点到光心的距离叫做焦距，用f表示。 如何测量凸透镜的焦距？根据凸透镜的会聚作用，找焦点，测焦距．实验步骤：⑴将凸透镜正对太阳；
⑵让白纸与凸透镜平行承接光源；
⑶用白纸找出凸透镜的焦点：移动白纸与凸透镜的距离（可以纸不动而移动凸透镜；也可以凸透镜不动而移动白纸），当白纸上得到的光点最小、最清晰时，该光点即为凸透镜的焦点；
⑷用刻度尺量出焦点到凸透镜的距离，即大约是该凸透镜的焦距．焦点有几个焦点?F焦距f1.凸透镜对光线的作用 结论：从凸透镜焦点处发出的光线经凸透镜折射后折射光线平行于主光轴OF F想一想：根据光路的可逆性从凸透镜焦点处发出的光线经凸透镜折射后光线将会? ? ? ? ? ?凸透镜对光的会聚作用：表示加凸 透镜后光线向主轴“靠拢”5、三条特殊光线(1)平行主光轴的光经凸透镜折射后过焦点(2)过焦点的入射光经凸透镜折射后平行主光轴出射(3)过光心的光经凸透镜折射后光路不变F FFF完成下列光路图：FFFF试一试凹透镜对光线的作用凹透镜对光线有发散作用凹透镜对光线的作用凹透镜对光线的作用F 结论：平行于主光轴的光线经凹透镜后变得发散，
因此凹透镜也叫发散透镜凹透镜如图：平行于主光轴的光线经过凹透镜之后变成发散光线，将这些发散的光线的反向延长，也能会聚在主光轴上一点，这一点不是实际光线的焦点，所以叫做虚焦点，用F表示。虚焦点到凹透镜光心的距离，称为焦距，用f表示。凹透镜的虚焦点与焦距凹透镜的介绍焦点
o f
焦距焦点
o f
焦距凹透镜的三条特殊光线F★：F1）平行于主光轴的光线经凹透镜折射后
折射光 线的延长线将会聚于虚焦点2）延长线通过虚焦点的光线经凹透镜折射后折射光线将平行于主光轴3）通过光心的光线，传播方向不改变。 完成下列光路图：
········FFFF错错4.判断出射光线的正误12对对5.图中填上适当类型的透镜符号一、分类：小 结 二、概念：1、主光轴 2、光心
3、焦 点 4、焦距 三、透镜对光线的作用：
1、凸透镜对光线起
会聚作用，也叫会聚透镜


2、凹透镜对光线起
发散作用，也叫发散透镜凸透镜和凹透镜　1．画出图中光线通过透镜后的传播方向 检查自己　2．图中画出了光线通过透镜前后的传播方向， 试在图中填上适当类型的透镜 检查自己 ？ ？123.正确选择透镜自我挑战!4.趣味暗箱题（暗箱内放哪种透镜）凸透镜凹透镜
