浙教版初三科学电学一模复习讲义（含答案）

/ 让教学更有效 精品试卷 | 科学
浙教版初三科学电学一模复习讲义
一、选择题
1．如图所示的用电器中，正常工作时电功率最大的是
A．电冰箱 B．电风扇
C．电水壶 D．电视机
2． 如图所示的电路中，闭合开关 S，滑动变阻器的滑片 P 向右滑动时，则(　　)
A．电流表的示数增大 B．电压表的示数减小
C．R2的电功率一定增大 D．R1的电功率一定减小
3．如图， 电源电压恒为6V，两灯泡L1和L2的规格分别为“6V 3W"和“6V 6W"，假定灯丝电阻不变，按甲、乙方式连接，接通电路后最亮的是 (　　)
A．甲图中的L1 B．甲图中的L2 C．乙图中的L1 D．乙图中的L2
4．有两只灯泡L1和L2， 分别标有“110V 40W”“110V 60W”字样， 若不考虑温度对电阻的影响，下列说法正确的是（）
A．两灯都正常工作时，L1更亮
B．串联接在110V的电源上，L1的实际功率大
C．两灯正常工作时，L2消耗的电能一定更多
D．串联接在220V电源上，都能正常发光
5．如图所示电路中，电源电压保持不变，闭合开关S，将滑动变阻器R的滑片P缓慢向b端移动，忽略温度对灯丝电阻的影响，下列说法正确的是 (　　)
A．电压表示数与电流表 示数的乘积变小
B．电压表示数与电流表 和 示数之差的比值不变
C．灯泡与滑动变阻器之间串联， 电流表 测滑动变阻器R的电流
D．电压表测电源电压，在滑动变阻器的滑片P移动过程中灯泡逐渐变暗
6．用如图所示装置探究影响电流热效应的因素，电阻丝R甲和R乙分别密封在甲乙两只完全相同的烧瓶中，且R甲A．通过两电阻丝的电流相等，所以两支玻璃管液面一样高
B．R甲电阻小，通过的电流大，所以甲瓶玻璃管液面比乙高
C．R乙电阻大，产生的热量多，所以乙瓶玻璃管液面比甲高
D．若想让烧瓶内液体在短时间内温度变化更明显，可以将煤油换成水
7． 小科在放学回家后，将规格都是“220V 150 W”的一台电风扇、一台电视机和一只电熨斗分别接入家庭电路中，正常工作相同时间，下列说法正确的是(　　)
A．三个用电器均能将电能全部转化为内能
B．根据 可计算出三个用电器的电阻相等
C．三个用电器产生的热量相等
D．三个用电器消耗的电能一样多
8．图甲的水热毯由主机和毯体组成，采用水电分离的设计。毯体内的固定水管与主机相连。水经过主机加热至设定温度，并由水泵推动，在水管中循环来实现取暖功能。主机内部的工作电路简化后如图乙所示，其中 R为电热丝， M为水泵，S1为智能开关，下列说法正确的是
A．采用水电分离的设计可以防止触电或短路
B．达到设定的温度后，智能开关S1应闭合
C．S和S1都闭合时，电热丝R 和水泵M的电功率相同
D．电热丝R 产生的热量与通过它的电流成正比
9．喜欢学习物理的小陈，根据所学的物理知识，设计了如图所示的电路图，按照电路图连接好电路。电源电压不变，闭合开关S后，当他把滑动变阻器的滑片P由中点向右移动时，下列说法正确的是 (　　)
A．滑动变阻器的电阻变大，灯泡变暗
B．电流表的示数变小，灯泡亮度不变
C．滑动变阻器连入电路的电阻变大，它两端的电压不变
D．电流表的示数变大， 电路中的总电阻变大
二、填空题

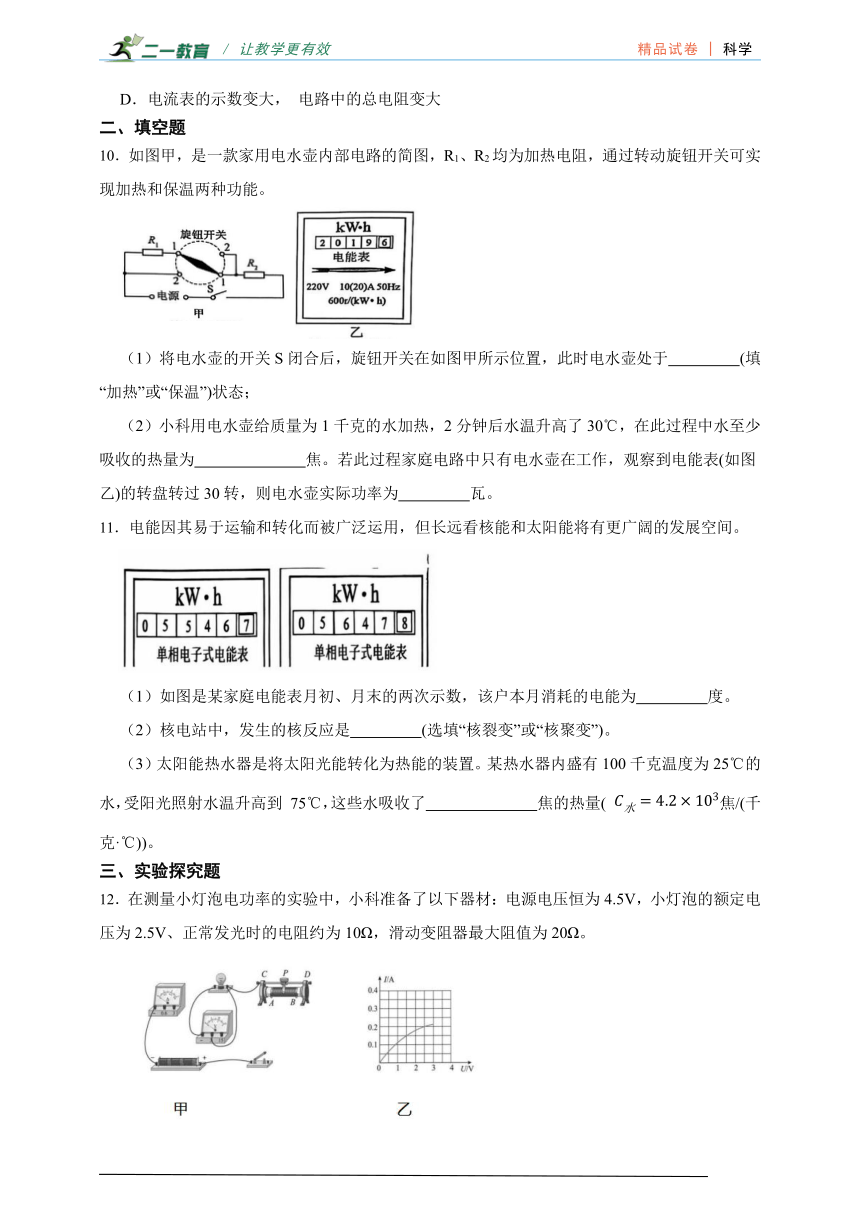

10．如图甲，是一款家用电水壶内部电路的简图，R1、R2均为加热电阻，通过转动旋钮开关可实现加热和保温两种功能。
（1）将电水壶的开关S闭合后，旋钮开关在如图甲所示位置，此时电水壶处于　 　(填“加热”或“保温”)状态；
（2）小科用电水壶给质量为1千克的水加热，2分钟后水温升高了30℃，在此过程中水至少吸收的热量为　 　焦。若此过程家庭电路中只有电水壶在工作，观察到电能表(如图乙)的转盘转过30转，则电水壶实际功率为　 　瓦。
11．电能因其易于运输和转化而被广泛运用，但长远看核能和太阳能将有更广阔的发展空间。
（1）如图是某家庭电能表月初、月末的两次示数，该户本月消耗的电能为　 　度。
（2）核电站中，发生的核反应是　 　(选填“核裂变”或“核聚变”)。
（3）太阳能热水器是将太阳光能转化为热能的装置。某热水器内盛有100千克温度为25℃的水，受阳光照射水温升高到 75℃，这些水吸收了　 　焦的热量( 焦/(千克·℃))。
三、实验探究题
12．在测量小灯泡电功率的实验中，小科准备了以下器材：电源电压恒为4.5V，小灯泡的额定电压为2.5V、正常发光时的电阻约为10Ω，滑动变阻器最大阻值为20Ω。
（1）用笔画线代替导线，将图甲中的实物连接完整。要求：导线不可交叉；当滑动变阻器的滑片向左移动时，灯泡变亮。
（2）正确连接如图电路后，闭合开关发现灯泡不亮，电压表、电流表均有示数。接下来应该____。
A．检查滑动变阻器是否断路
B．检查小灯泡是否短路
C．将滑动变阻器换成最大阻值为5欧
D．移动滑动变阻器的滑片P
（3）小科多次移动滑片P，记下电压表和电流表示数，并绘制成图乙所示的I-U关系图像，根据图像可知小灯泡的额定功率是　 　W。
（4）当滑片P到某一位置时，电压表示数为2.2V，小科计算此时小灯泡的实际电功率： 请分析他的做法是否正确：　 　。

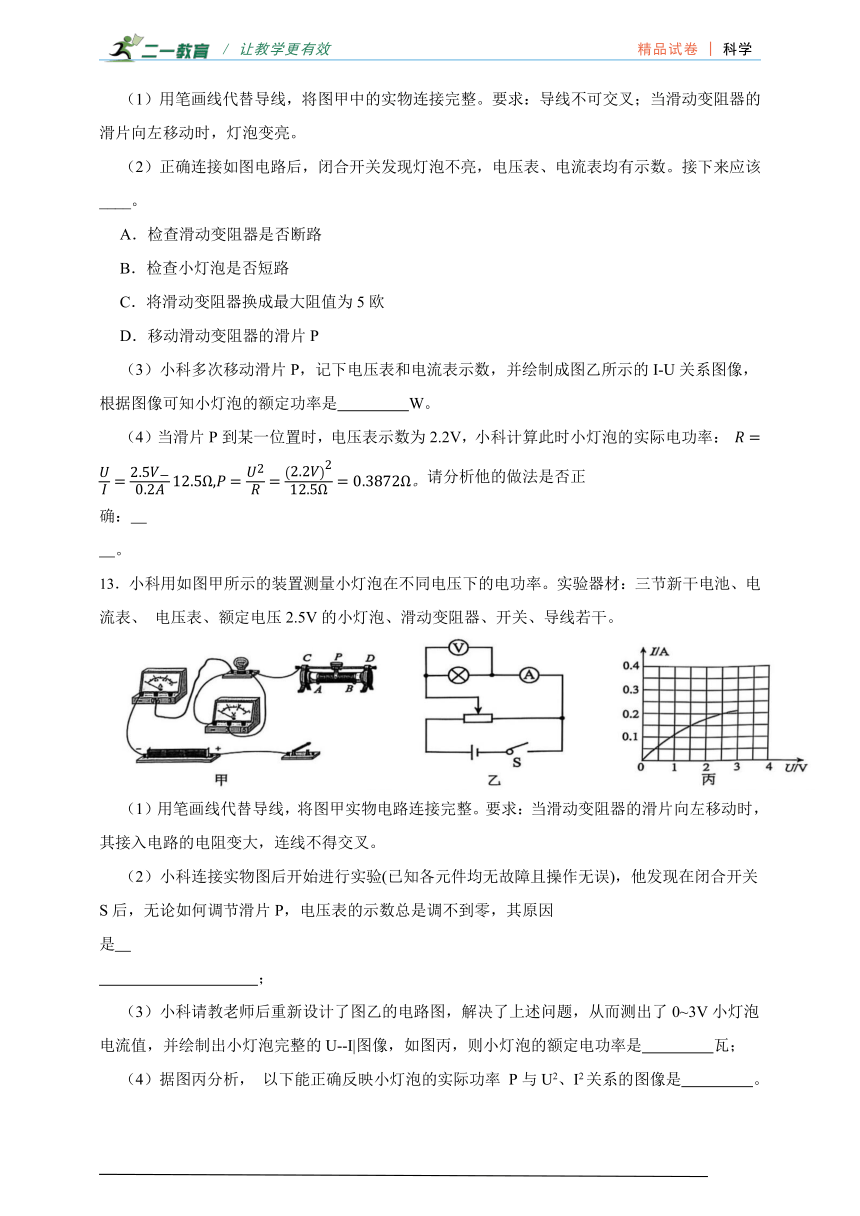

13．小科用如图甲所示的装置测量小灯泡在不同电压下的电功率。实验器材：三节新干电池、电流表、 电压表、额定电压2.5V的小灯泡、滑动变阻器、开关、导线若干。
（1）用笔画线代替导线，将图甲实物电路连接完整。要求：当滑动变阻器的滑片向左移动时，其接入电路的电阻变大，连线不得交叉。
（2）小科连接实物图后开始进行实验(已知各元件均无故障且操作无误)，他发现在闭合开关S后，无论如何调节滑片P，电压表的示数总是调不到零，其原因是　 　；
（3）小科请教老师后重新设计了图乙的电路图，解决了上述问题，从而测出了0~3V小灯泡电流值，并绘制出小灯泡完整的U--I|图像，如图丙，则小灯泡的额定电功率是　 　瓦；
（4）据图丙分析， 以下能正确反映小灯泡的实际功率 P与U2、I2关系的图像是　 　。
14．为了测定小灯泡的电功率，小柯利用电压恒为3V的电源、合适规格的滑动变阻器、标有“2.5V”字样的小灯泡等器材按图甲方式连接电路进行实验。
（1）闭合开关后，小灯泡不亮，电压表有示数，电流表无示数，则电路中可能出现的故障是____。
A．滑动变阻器断路 B．电压表短路
C．小灯泡短路 D．小灯泡断路
（2）闭合开关，移动滑动变阻器的滑片到某点，电压表的示数如图乙所示，为测得小灯泡的额定功率，小柯接下去的操作是　 　。
（3）小柯将数学几何图像分析与电学知识融合，图丙为小灯泡的I-U图像，划分6块区域，面积分别为S1-S6，有了新的发现与收获：
①当电流为I1时，小灯泡的实际功率可以用图丙中的面积　 　表示。
②当电流为I1逐渐增大到I2时，请结合图中信息判断滑动变阻器功率的变化量△P滑与小灯泡实际功率的变化量△P灯哪一个更大，△Pm　 　△P灯(选填“>”、“<”或“=”) ， 并说明理由　 　。
15．小明同学用图甲所示的电路测量小灯泡的电功率，小灯泡上标有“2.5V”字样。
（1）请你用笔画线代替导线将图甲中的实物电路连接完整(要求：导线不得交叉)。　 　
（2）小明正确连接电路后，将滑片 P移到 B端。闭合开关，发现灯泡不亮，电压表、电流表均有较小的示数。对此现象判断和后续操作合理的是____。
A．灯泡短路，应更换灯泡
B．灯泡断路，应更换灯泡
C．滑动变阻器断路，应更换滑动变阻器
D．灯泡正常，应移动滑动变阻器的滑片
（3）解决上述问题后，小明测量了多组数据，并根据所测数据绘制成图乙所示的I-U图像。小灯泡的额定功率为　 　瓦。
（4）若I轴为灯泡正常工作时的电流，当灯泡的实际功率为额定功率的四分之一时，通过灯泡的实际电流I实　 　0.5I额(选填“大于”、“小于”或“等于”)。
四、综合题
16．如图是小科购买的简易烘衣机，电路结构如图1所示，由电源、小型风机M、电热丝R(阻值为200Ω)、导线、开关等元件组成。额定电压为220V，用热风烘干时的额定功率为1200W。不计导线、开关、电源内部电阻，请分析计算：
（1）开关S闭合后，正常工作10分钟电热丝产生的热量是多少
（2）家里有一只电热水壶(如图2)，标有“220V 1200W”。当两个电器都正常工作5分钟， 消耗电能情况是　 　(选填“电热水壶多” “简易烘衣机多” “一样多”)。
（3）某些材质的衣服只适用冷风吹干。则可在上述电路中设计可增加一个开关S2。则S2应安装在　 　(选填“风机M”或“电热丝R”) 所在支路。
17．图甲是某款电熨斗，图乙是其电路原理图，电源电压为220V，R1、R2均为发热体。电熨斗工作时每秒钟散失的热量Q跟电熨斗表面温度与环境温度的差值△t的关系如图丙所示。若在一个 20℃的房间内，电熨斗在高温档工作时，表面温度保持 不变；在低温档工作时，表面温度保持100℃不变。
（1）图乙中，当S闭合时，电熨斗处于　 　档。(选填“高温”或“低温”)
（2）电熨斗在 的房间内低温档工作 2 分钟消耗的电能为多少焦
（3）发热体 R2的阻值为多少欧
18． 一般泡制咖啡包含磨咖啡豆、加热咖啡、保温三个阶段。图甲为多档位咖啡机，图乙是其电路结构简化图， 电动机用于磨咖啡豆，R1、R2为发热电阻。铭牌上的部分参数如下表所示。
额定电压 220V 加热功率 1210W
磨豆功率 110W 保温功率 88W
（1）当闭合开关　 　、断开其他开关时，咖啡机处于磨豆阶段。
（2）当S2、S3都闭合时，咖啡机处于加热阶段； 当S2闭合，S3断开时咖啡机处于保温阶段。求R2的阻值大小。 (不考虑温度对电阻的影响)
（3）在额定电压下只让咖啡机加热档单独工作，观察到家中的电能表表盘(如丙图)在2分钟内电能表指示灯闪烁了　 　次。
19．2024年，“卫生间冬季温水洗手改造工程”在越城区中小学全面启动。学校卫生间应该安装哪一种电热水器呢 兴趣小组的同学调查了市场上两种不同型号的电热水器，并得到了如下信息：
型号1：储水式电热水器(图甲)，相关指标如表，图乙为内部简化电路图，通过开关S可以实现功率切换。
型号2：即热式电热水器(快速加热流水，即开即热)，如图丙。
储水式电热水器部分指标
额定电压 220V 速热功率 2200W
额定频率 50Hz 标准功率 880W
额定容量 50L 额定最高温度 75℃
（1）试求图乙中发热器R1和R2的阻值；
（2）即热式电热水器正常工作时每分钟出热水2L，若进入热水器的水温为10℃，出水温度为40℃，求这款电热水器的额定功率(不计热量损失， 103J/(kg·℃)；
（3）从学校总务处了解到，卫生间线路允许通过的最大电流为16A，请通过计算说明，学校应选择哪种电热水器。
20．在“设计和制作模拟调光灯”的综合实践活动中，小嘉选择的器材为：电压恒为10V的学生电源，标有“6V3W”字样的小灯泡，规格为“10Ω1A”的滑动变阻器R，定值电阻R0。其设计的电路如图所示。 (不考虑温度对灯丝电阻的影响)
（1）正常发光1分钟，小灯泡消耗的电能是多少
（2）定值电阻R0起到保护电路的作用，则R0的阻值至少应为多少
（3）在实验过程中，小嘉发现调光灯的调光效果不明显，下列改进措施可行的是____(选填字母)。
A．只增大电源电压 B．增大定值电阻R0的阻值 C．选择更大阻值的滑动变阻器
21．电加热眼罩对缓解眼疲劳有一定效果。如图甲是一款市场上的产品，小科查阅 使用说明书，其相关参数如下表。图乙是小科设计的可以手动调节高、中、低三挡加热的 电热眼罩原理图。 电源电压恒为 6V ，已知电热丝 R1 阻值为 4Ω ，电热丝 R2 阻值为 6Ω ， 开关 S3只接 A或 b。
型号 ***
额定充电电压 4.8V
充电电流 500mA
电池容量 800mA h
（1） 乙图电路中 S1闭合，S2 断开，S3 接 A时，加热电路为　 　 (选填“高”“中”或“低”) 温挡。
（2） 中温挡功率为多少瓦？
（3） 高温挡工作 20 分钟，眼罩消耗的电能为多少焦？
22．图甲为热带鱼鱼缸，养殖过程中要保持鱼缸内水温在 至 之间。为此小明设计如图乙所示的自动控制模拟电路，当水温降至24℃时，衔铁刚好被电磁铁吸下，接通工作电路，电热丝R开始加热；当水温刚超过： 时，电磁铁无法吸住衔铁，工作电路断开停止加热。热敏电阻 的阻值随温度变化情况如图丙。
（1）若鱼缸内热带鱼过多，因呼吸作用会导致鱼缸内pH值过低而影响其生存。请用化学方程式表示鱼缸内pH值变小的原因　 　。
（2）工作电路的电热丝R的阻值为44欧，工作5分钟，消耗的电能为多少焦
（3）请计算控制电路中 的阻值，并写出“水温从 升至 时，工作电路不断开”的工作原理。(电磁铁线圈电阻忽略不计)
23．如图所示是国产某品牌设计的一辆电动飞行汽车，它采用四个电机(螺旋桨)驱动，车身自重680千克，最大载重量为160千克，最大设计飞行高度1000米，最大设计飞行速度为130km/h，纯电续航里程约400km。请回答下列问题：
（1）飞行汽车飞行时，电能主要转化为　 　能。
（2）该飞行汽车电池充满电可储存88kW·h的电能，若单个电机(螺旋桨)工作时输出电压恒为800V，电流为66A，则电池能支持四个电机(螺旋桨)同时工作的时间为　 　分钟。
（3）求该飞行器满载后垂直飞行达到最大飞行高度时克服重力所做的功。
24．如图甲所示电路，滑动变阻器电阻R2的滑片P从下端往上端滑动过程中，电压表与电流表的示数呈图乙所示的规律。求：
（1）当电流表的示数为0.2A时，滑动变阻器R2接入电路的阻值。
（2）滑动变阻器R2接入电路的阻值变化范围。
（3）电源电压和电阻R1各是多大？
25．近年来“低头族”越来越多，颈部热敷仪(如图甲)逐渐风靡起来。学校科学兴趣小组的同学想探究它的原理，查看说明书后发现：该热敷仪由6伏电源供电， 为发热电阻 欧， 欧) ，实际电路如图乙所示。通过三个开关来控制低、中、高三挡温度。 (已知通过发热电阻的电流越大，温度越高)
（1） 当 断开， 闭合时，热敷仪处于中温挡，此时电路中的电流为　 　安。
（2） 当　 　(填开关状态)时，热敷仪处于低温挡，此时 两端的电压为　 　伏。
（3）计算当热敷仪处于高温挡时，电路的总电流为多大 (写出计算过程)
答案解析部分
1．【答案】C
2．【答案】B
3．【答案】D
4．【答案】B
5．【答案】A
6．【答案】C
7．【答案】D
8．【答案】A
9．【答案】B,C
10．【答案】（1）保温
（2）1.26×105；1500
11．【答案】（1）101.1
（2）核裂变
（3）2.1×107J
12．【答案】（1）画图(开关右端连接滑动变阻器的A接线柱) (错误：连到B接线柱，导线没连到接线柱上)
（2）C
（3）0.5
（4）小科错误，因为灯泡的电阻会随温度变化而变化(错误：电阻大小与电压或者电流有关)
13．【答案】（1）
（2）在串联电路中，电源电压等于各用电器两端电压之和。小灯泡始终有一定电阻，所以它一定会分到一部分电压
（3）0.5
（4）BD
14．【答案】（1）D
（2）滑片向左移动，直到电压表示数等于灯泡额定电压2.5V为止
（3）S1；<；△P 灯=S2+S4+S6， △P滑=S2-S6，所以△P滑<△P灯
15．【答案】（1）变阻器上方的接线柱与灯左侧的接线柱间连接一根导线
（2）D
（3）0.625
（4）大于
16．【答案】（1）由图乙可知，开关闭合后，电热丝R与风机M并联，
根据并联电路的电压特点可知，电热丝R两端的电压：UR=U=220V，
正常工作10分钟电热丝产生的热量：
（2）一样多
（3）电热丝R
17．【答案】（1）高温
（2）由图可知，低温档时电熨斗的功率为160瓦。
W=Pt=160瓦×120秒=19200焦
（3）求出R1=121欧 R总=R1+R2=302.5欧 R2=181.5欧
18．【答案】（1）S1
（2）解：当闭合S2、S3时，只有R1接入电路，电阻最小，为加热阶段，
则R1的阻值；
当S2闭合，S3断开时咖啡机处于保温阶，此时两个电阻串联；则此时总电阻：；
那么R2的阻值：R2=R总-R1=550Ω-40Ω=510Ω。
（3）解：咖啡机加热档工作2分钟消耗的电能W=Pt=1.21kW×=；则电能表闪烁的次数为：。
19．【答案】（1）解：根据乙图可知，当开关S闭合时，只有R1工作，此时为速热档，
则R1的阻值：；
当开关S断开时，两个电阻串联，此时为标准档，
总电阻为：；
则R2的阻值：R2=R总-R1=55Ω-22Ω=33Ω。
（2）解：水吸收的热量Q=cm△t=4.2×103J/（kg·℃）×（103kg/m3×0.002m3）×（40℃-10℃）=252000J；
则这款热水器的电功率：；
（3）解：卫生间线路允许接入的最大电功率P大=UI大=220V×16A=3520W；
比较可知，学校不能选择即热热水器，可以装储水式热水器。
20．【答案】（1）解： 正常发光1分钟，小灯泡消耗的电能 W=Pt=3W×60s=180J。
（2）解：灯泡正常发光时电流为：；
此时定值电阻的电压为：U0=U总-U额=10V-6V=4V；
则R0的阻值最小为：。
（3）C
21．【答案】（1）低
（2）乙图电路中 S1、S2闭合，S3 接 A时，R1工作，中温档P1===9W答：中温档功率为 9w
（3）当乙图电路中 S1 、S2闭合，S3 接 b 时，R1 、R2 并联，高温档P2===6W，P=P1+P2=9W+6W= 15W，W=Pt=15W ×1200s= 18000J
答：高温挡工作 20 分钟，眼罩消耗的电能为 18000 焦
22．【答案】（1）
（2）
（3）已知水温降至24℃时， R1=20Ω； 水温刚超过28℃时， R1=30Ω
I0=I-I1=0.15A-0.1A=0.05A，
由于开始时衔铁断开，电路中只接入了R1，故可求得衔铁被吸下的临界电流为0.15A。吸下后R1和R0并联，总电流大于0.15A，故衔铁不断开。随着温度的升高，R1不断增大，I不断减小，直至总电流小于0.15A，衔铁断开，工作电路停止工作。
23．【答案】（1）机械
（2）25
（3）飞行汽车重力克服重力做功，
24．【答案】（1）由图乙可知，通过电阻R2的电流0.2A时，电阻两端电压是2V，所以，
R2＝I(U)2(2)＝022VA＝10Ω。
（2）由图乙可知，变阻器两端电压最大是2.5V，此时电流是0.1A，
则R2' ＝25Ω
当电流为0.6A时，电阻R2两端电压是0V，
则R2″＝错误!＝0Ω，
所以，滑动变阻器电阻R2接入电路的阻值变化范围是0Ω≤R2≤25Ω
（3）当电流为0.2A时，有U＝U1＋U2＝0.2R1＋2V，
当电流为0.4A时，有U＝U1＋U2＝0.4R1＋1V，
由0.2R1＋2V＝0.4R1＋1V，
解得R1＝5Ω，
U＝3V。
25．【答案】（1）1
（2）和 断开， 闭合；3.6
（3）当 、闭合， 断开时， 和 并联， 电路的总电阻最小， 电流最大， 为高温挡，并联电路总电阻的倒数等于各分电阻的倒数之和，则两电阻并联后的总电阻R 欧，高温挡时电路的总电流 安。
