2025年中考物理复习提升训练：力学作图题
1．如图所示，作出沿倾斜角为30°的斜面向上用30N的力拉小车的示意图。
2．在如图中，木块对水平地面的压力为12牛，用力的图示法画出地面受到的压力F。
3．在图中画出滴落的水滴受到的重力示意图。
4．如图所示，一辆汽车行驶在坡道上，请在图中画出汽车受到的重力示意图。
5．如图所示是运动员用网球拍击球时的情景，请画出此时网球所受重力的示意图。
6．如图甲是小兰在大明湖北极阁石滑梯上玩耍的场景，将该场景简化为如图乙所示，已知小兰所受重力为250N，请在乙图中画出小兰沿石滑梯下滑时所受重力的示意图。
7．体育课上，小华将篮球投向篮筐，篮球在空中运动的情景如图所示，请作出此时篮球所受重力的示意图（O为重心）。
8．(1)如图所示，一个重力为G的足球正在空中飞行，请在图中画出它所受重力的示意图。
(2)形状不规则的石块静止在水平桌面上，O为重心，请画出它的受力示意图。
(3)如图所示，一个铁球静止放置在弹簧上，请画出铁球所受力的示意图。
9．请按要求作图。
如图甲为写字时的情形图，笔可以看做是杠杆，图乙为其简化图，其中O为支点，F2为阻力，请画出F2的力臂l2。
10．(1)如图所示，将一瓶醋静止在水平桌面上，请画出它的受力示意图；
(2)如图所示，带支架的平板小车沿水平地面向右做直线运动，小球A用细线悬挂于支架右端，放在小车左端的物块B相对于小车始终静止。某时刻观察到细线偏离竖直方向θ角，请画出此时物块B受到的重力G和摩擦力f的示意图（力的作用点图中已标出）；
(3)如图中桃子重3N，静止在水平桌面上，请作出桃子所受的一对平衡力的示意图。
11．如图所示，木块被固定在光滑斜面底端的压缩弹簧弹出。请画出木块离开弹簧后沿斜面向上运动的过程中受力的示意图。（不考虑空气阻力）
12．质量为3kg的物块静止放在水平桌面上。请在下图中画出桌面受到的压力的示意图。
13．如下图所示，物体在斜面上静止。请画出其受到的摩擦力的示意图。

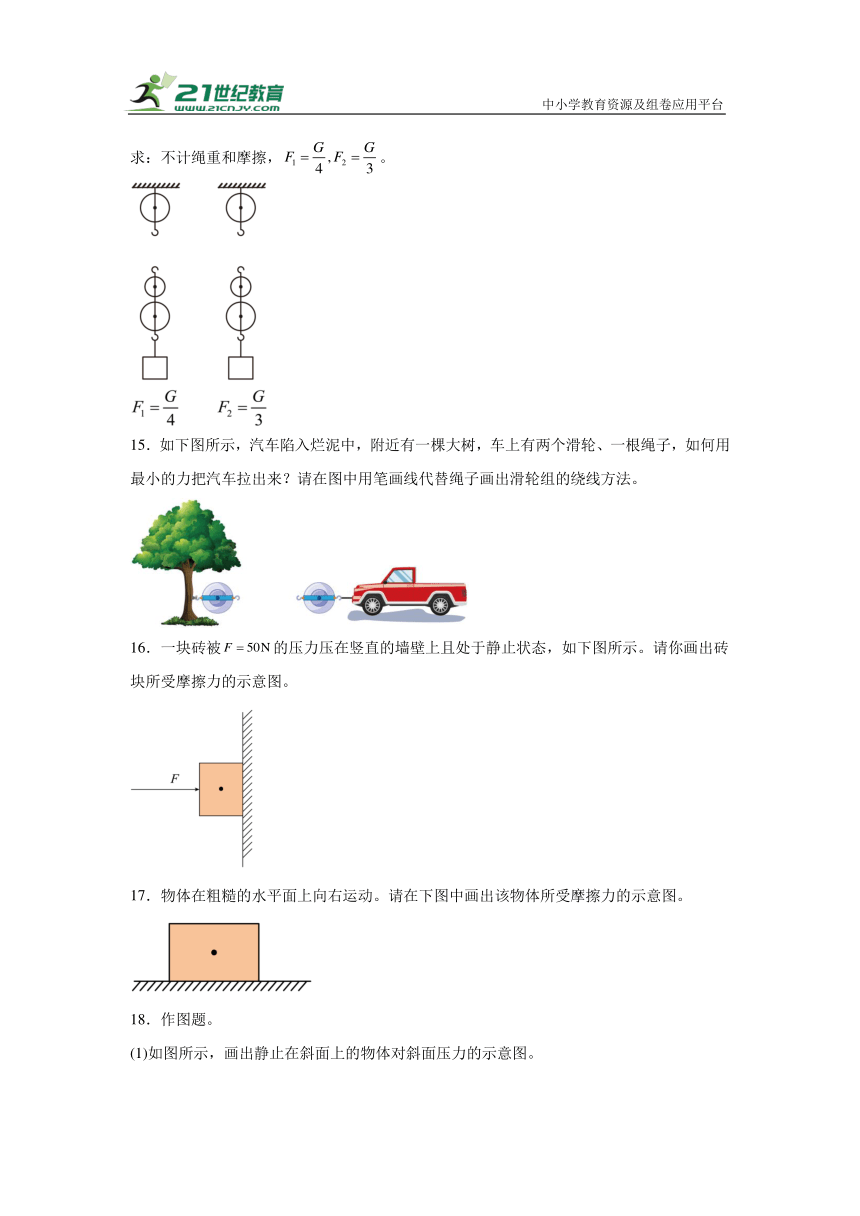

14．用轻质滑轮组将重力为G的物体提起来，请按要求在下图中画出不同的绕线方法。要求：不计绳重和摩擦，。
15．如下图所示，汽车陷入烂泥中，附近有一棵大树，车上有两个滑轮、一根绳子，如何用最小的力把汽车拉出来？请在图中用笔画线代替绳子画出滑轮组的绕线方法。
16．一块砖被的压力压在竖直的墙壁上且处于静止状态，如下图所示。请你画出砖块所受摩擦力的示意图。
17．物体在粗糙的水平面上向右运动。请在下图中画出该物体所受摩擦力的示意图。
18．作图题。
(1)如图所示，画出静止在斜面上的物体对斜面压力的示意图。
(2)如图所示，天花板上用细线吊着一个小球，画出细线对天花板的拉力。
(3)小明同学在做模拟引力实验时，用一根细线拴一块橡皮，甩起来，使橡皮绕手做圆周运动。如图所示，请你画出橡皮受到的拉力的示意图。
19．如下图所示，把一个质量分布均匀的小球用绳子悬挂起来，将小球拉到一定高度，稳定后松手。画出小球在摆动过程中经过P点时所受重力和拉力的示意图。（忽略空气阻力）
20．如图所示，将一瓶醋静止在水平桌面上，请画出它的受力示意图。
21．作图题
(1)如图，是一个静止在水平桌面上的物体。请画出桌面对该物体的支持力F的示意图（作用点在O点）。
(2)请在图中画出小球受到的拉力F的示意图。
22．作图题：
(1)“冰墩墩”单脚站在水平地面上向右滑行，请在图中O点作出它所受摩擦力f的示意图。
(2)如图所示，请画出木块从斜面上滑下时所受重力和摩擦力的示意图。
23．
(1)如图甲所示，弯曲杠杆OBA的B点挂一重物，若在杠杆A端施加一个最小力F，使其在图示位置平衡，试画出最小拉力F和力臂。
(2)小强站在地面上，利用如图所示滑轮组提升重物。请你帮他在图中画出符合要求的绳子绕法。
24．按题目要求作图。如图1所示是个压核桃钳子，其简化示意图如图所示，请在图2中画出压核桃时的最小动力F1。
25．
(1)如图所示，一个均匀材质的方形物块在传送带上匀速直线运动。请画出这个物块的受力示意图。
(2)如图所示，物体正沿粗糙斜面上滑，请画出物体所受摩擦力及物体对斜面的压力。
中小学教育资源及组卷应用平台
中小学教育资源及组卷应用平台
《2025年中考物理复习提升训练：力学作图题》参考答案
1．
2．
3．
4．
5．
6．
7．
8．(1)
(2)
(3)
9．
10．(1)
(2)
(3)
11．
12．
13．
14．
15．
16．
17．
18．(1)
(2)
(3)
19．
20．
21．(1)
(2)
22．(1)
(2)
23．(1)
(2)
24．
25．(1)
(2)
