2025年广东省中考物理一轮复习检测-第十五章　电流和电路（有答案）

第十五章　电流和电路
中考真题
1.(2023广东)如图所示是氦的原子模型示意图，原子核是__________，核外电子是__________，其中带负电的是__________.(均选填“A”或“B”)
2.(2024广东)《本草纲目》记载：“琥珀如血色，以布拭热，吸得芥子者真也”.“拭”指摩擦，“吸得芥子”是由于琥珀因摩擦带________而________轻小的芥子.
3.(2022广东)与毛皮摩擦过的橡胶棒因得到电子而带________电.用带电的橡胶棒接触验电器的金属球，金属箔张开，如图所示，这两片金属箔带________种电荷.
第3题图 　　　第4题图
4.(2023广东)如图所示，标有“2.5 V　0.3 A”的灯泡L1和标有“6 V　0.15 A”的灯泡L2连接成__________联电路，电源电压可调节.闭合开关S，使电源电压从0 V逐渐增加，先正常发光的灯泡是__________，此时通过另一灯泡的电流是__________A.
随堂测验
1．(2024广西)用丝绸摩擦两根玻璃棒，则两根玻璃棒(　　)
A．得到电子 B．带负电
C．靠近时会互相排斥 D．靠近时会互相吸引
2．(2024自贡)下列关于电的说法中正确的是(　　)
A．摩擦起电的实质是创造了电荷
B．电荷的移动形成电流
C．同种电荷相互排斥
D．负电荷定向移动的方向就是电流的方向
3．(2021牡丹江)以下学习用品中，在通常情况下属于导体的是(　　)
A．塑料刻度尺　 B．物理课本　
C．绘画橡皮　 D．金属小刀片

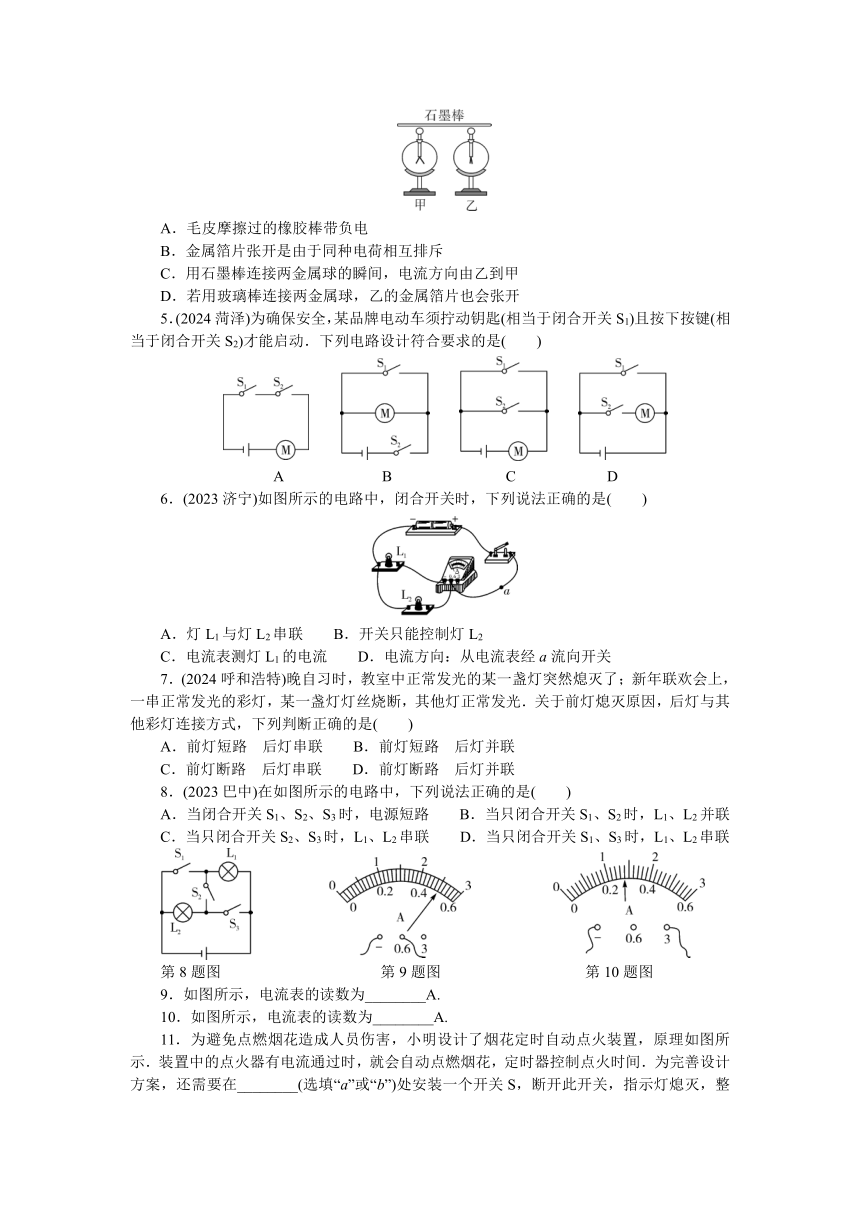

4．(2024广元)如图，在干燥环境中，取两个相同且不带电的验电器甲和乙，用毛皮摩擦过的橡胶棒接触甲的金属球，甲的金属箔片张开；再用石墨棒连接甲、乙验电器的金属球，观察到乙的金属箔片张开．下列对上述实验过程的分析，错误的是(　　)
A．毛皮摩擦过的橡胶棒带负电
B．金属箔片张开是由于同种电荷相互排斥
C．用石墨棒连接两金属球的瞬间，电流方向由乙到甲
D．若用玻璃棒连接两金属球，乙的金属箔片也会张开
5．(2024菏泽)为确保安全，某品牌电动车须拧动钥匙(相当于闭合开关S1)且按下按键(相当于闭合开关S2)才能启动．下列电路设计符合要求的是(　　)
A B C D
6．(2023济宁)如图所示的电路中，闭合开关时，下列说法正确的是(　　)
A．灯L1与灯L2串联 B．开关只能控制灯L2
C．电流表测灯L1的电流 D．电流方向：从电流表经a流向开关
7．(2024呼和浩特)晚自习时，教室中正常发光的某一盏灯突然熄灭了；新年联欢会上，一串正常发光的彩灯，某一盏灯灯丝烧断，其他灯正常发光．关于前灯熄灭原因，后灯与其他彩灯连接方式，下列判断正确的是(　　)
A．前灯短路　后灯串联 B．前灯短路　后灯并联
C．前灯断路　后灯串联 D．前灯断路　后灯并联
8．(2023巴中)在如图所示的电路中，下列说法正确的是(　　)
A．当闭合开关S1、S2、S3时，电源短路 B．当只闭合开关S1、S2时，L1、L2并联
C．当只闭合开关S2、S3时，L1、L2串联 D．当只闭合开关S1、S3时，L1、L2串联
第8题图 第9题图 第10题图
9．如图所示，电流表的读数为________A.
10．如图所示，电流表的读数为________A.

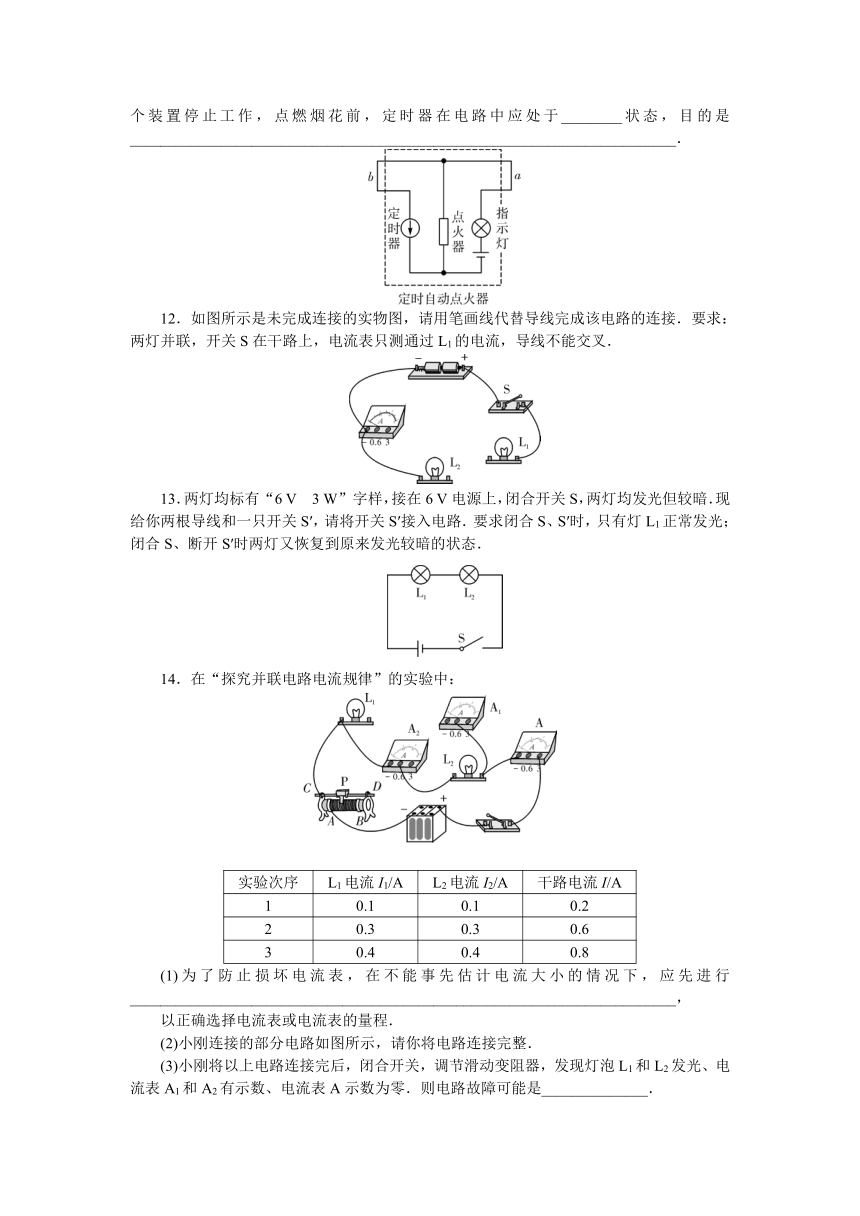

11．为避免点燃烟花造成人员伤害，小明设计了烟花定时自动点火装置，原理如图所示．装置中的点火器有电流通过时，就会自动点燃烟花，定时器控制点火时间．为完善设计方案，还需要在________(选填“a”或“b”)处安装一个开关S，断开此开关，指示灯熄灭，整个装置停止工作，点燃烟花前，定时器在电路中应处于________状态，目的是________________________________________________________________________．
12．如图所示是未完成连接的实物图，请用笔画线代替导线完成该电路的连接．要求：两灯并联，开关S在干路上，电流表只测通过L1的电流，导线不能交叉．
13．两灯均标有“6 V　3 W”字样，接在6 V电源上，闭合开关S，两灯均发光但较暗．现给你两根导线和一只开关S′，请将开关S′接入电路．要求闭合S、S′时，只有灯L1正常发光；闭合S、断开S′时两灯又恢复到原来发光较暗的状态．
14．在“探究并联电路电流规律”的实验中：
　
实验次序 L1电流I1/A L2电流I2/A 干路电流I/A
1 0.1 0.1 0.2
2 0.3 0.3 0.6
3 0.4 0.4 0.8
(1)为了防止损坏电流表，在不能事先估计电流大小的情况下，应先进行________________________________________________________________________，
以正确选择电流表或电流表的量程．
(2)小刚连接的部分电路如图所示，请你将电路连接完整．
(3)小刚将以上电路连接完后，闭合开关，调节滑动变阻器，发现灯泡L1和L2发光、电流表A1和A2有示数、电流表A示数为零．则电路故障可能是______________．
(4)排除故障，进行实验，小刚记录了如表数据．
分析以上实验数据，小刚发现通过两条支路的电流总是相等．为了探究这个发现是否具有普遍性，可以____________________，再进行实验．
15．(2023包头)同学们利用如图所示电路研究“并联电路中干路电流与各支路电流的关系”．
(1)连接电路，闭合开关，发现小灯泡L1亮、L2不亮，故障原因可能是________________________________________________________________________．
(2)排除故障后，用电流表分别测出A、B、C三点的电流IA、IB、IC，更换规格________(选填“相同”或“不同” )的小灯泡多次实验，数据记录在表格中．
实验次序 A点电流IA/A B点电流IB/A C点电流IC/A
1 0.24 0.32 0.56
2 0.26 0.24 0.50
3 0.20 0.28 0.48
(3)分析数据得出结论：____________________________________________．
16．阅读短文，回答问题．
无处不在的静电
在干燥的北方冬季，人们常常会碰到这种现象：晚上脱衣服睡觉时，黑暗中常听到“噼啪”的声响，而且伴有蓝光；见面握手时，手指刚一接触到对方，会突然感到指尖针刺般刺痛，令人大惊失色；早上起来梳头时，头发会经常“飘”起来，越理越乱等．这就是发生在人体的静电现象．这些神奇的静电是怎样产生的呢？原来物质都是由分子构成的，分子是由原子构成的，原子由原子核和核外电子构成，原子核内带正电的质子数与核外带负电的电子数相等，所以对外表现出不带电的现象．但是电子环绕于原子核周围，一经外部因素影响即脱离轨道，离开原来的原子A而侵入其他的原子B.A原子因失去电子而带有正电，B原子因得到电子而带负电，从而造成电子分布不平衡．这些外部因素包括各种能量(如机械能、内能、化学能等).
在日常生活中，任何两个不同材质的物体接触后都会发生电子的转移，若在分离的过程中电荷难以中和，电荷就会积累使物体带上静电．从一个物体上剥离一张塑料薄膜时就是一种典型的“接触分离”起电，在日常生活中脱衣服产生的静电也是“接触分离”起电．固体、液体甚至气体都会因接触分离而带上静电．各类物体都可能由于移动或摩擦而产生静电，所以说静电现象无处不在．
静电的危害很多，它的第一种危害来源于带电体的相互作用．在飞机机体与空气、水汽、灰尘等微粒摩擦时会使飞机带电，如果不采取措施，将会严重干扰飞机无线电设备的正常工作，使飞机变成“聋人”和“盲人”；在印刷厂里，纸页之间的静电会使纸页黏合在一起，难以分开，给印刷带来麻烦；在制药厂里，由于静电吸引尘埃，会使药品达不到标准的纯度；在播放电视节目时，荧屏表面的静电容易吸附灰尘和油污，形成一层尘埃的薄膜，使图像的清晰程度和亮度降低；混纺衣服上常见而又不易拍掉的灰尘，也是静电捣的鬼．静电的第二种危害，是有可能因静电火花点燃某些易燃物体而发生爆炸．漆黑的夜晚，人们脱尼龙、毛料衣服时，会发出火花和“噼啪”的响声，而穿全棉衣服时就不易发生该现象；在手术台上，电火花会引起麻醉剂的爆炸，伤害医生和病人；在煤矿中，则会引起瓦斯爆炸，导致工人死伤、矿井报废．
人们常说，防患于未然，防止产生静电的措施一般都是降低放电的速度和强度，改造起电强烈的工艺环节，采用起电较少的设备材料等．最简单又可靠的办法是用导线把设备接地，这样可以把电荷引入大地，避免静电积累．细心的乘客大概会发现：在飞机的两侧翼尖及飞机的尾部都装有放电刷，飞机着陆时，为了防止乘客下飞机时被电击，飞机起落架上大都使用特制的接地轮胎或接地线，以释放掉飞机在空中所产生的静电荷．我们还经常看到油罐车的尾部拖一条铁链，这就是车的接地线．适当增加工作环境的湿度，让电荷随时放出，也可以有效地消除静电．潮湿的天气里不容易做好静电实验，就是这个道理．为了保护建筑物等避免雷击，人们在建筑物上安装了避雷针．在高大建筑物顶端安装一根金属棒，用金属线与埋在地下的一块金属板连接起来，利用金属棒的尖端放电，使云层所产生的电和地上的电逐渐中和，从而不会引发事故．科研人员研究的抗静电剂，则能很好地消除绝缘体内部的静电．
(1)从能量转化的角度来看，摩擦起电是________能转化为电能．
(2)下列所列举的四种微粒中，其中尺度最大的应该是________[选填字母，(3)(4)同].
A.分子　 B．电子　 C．原子　 D．质子
(3)根据你的生活经验判断，下列事例中比较容易产生静电的是________．
A．穿全棉的衣服　　　　　B．使用加湿器增加房间湿度　　　　　C．使用尼龙围巾
(4)静电现象产生的原因是________．
A．质子发生了转移　　　B．电子发生了转移　　　C．原子核发生了转移
(5)静电危害中最严重的是由于________引起可燃物的起火和爆炸．
(6)防止产生静电的措施中最简单又最可靠的办法是____________________．
答案解析
【中考真题】
1．B　A　A　2.电　吸引
3．负　同　4.串　L2　0.15
【随堂检测】
1．C　2.C　3.D　4.D　5.A　6.C　7.D　8.A
9．0.5　10.1.4
11．a　通路　进行倒计时，避免点燃烟花造成人员伤害
12．如图所示：
13．如图所示：
14．(1)试触　(2)如图所示：　(3)电流表A短路　(4)更换不同规格的灯泡
15．(1)L2断路(或L2所在支路断路等)　(2)不同
(3)并联电路中，干路电流等于各支路电流之和(或IC＝IA＋IB)
16．(1)机械　(2)A
(3)C　(4)B　(5)静电火花
(6)用导线把设备接地，把电荷引入大地
