2025年广东省中考物理一轮复习检测-第十六章　电压　电阻（有答案）

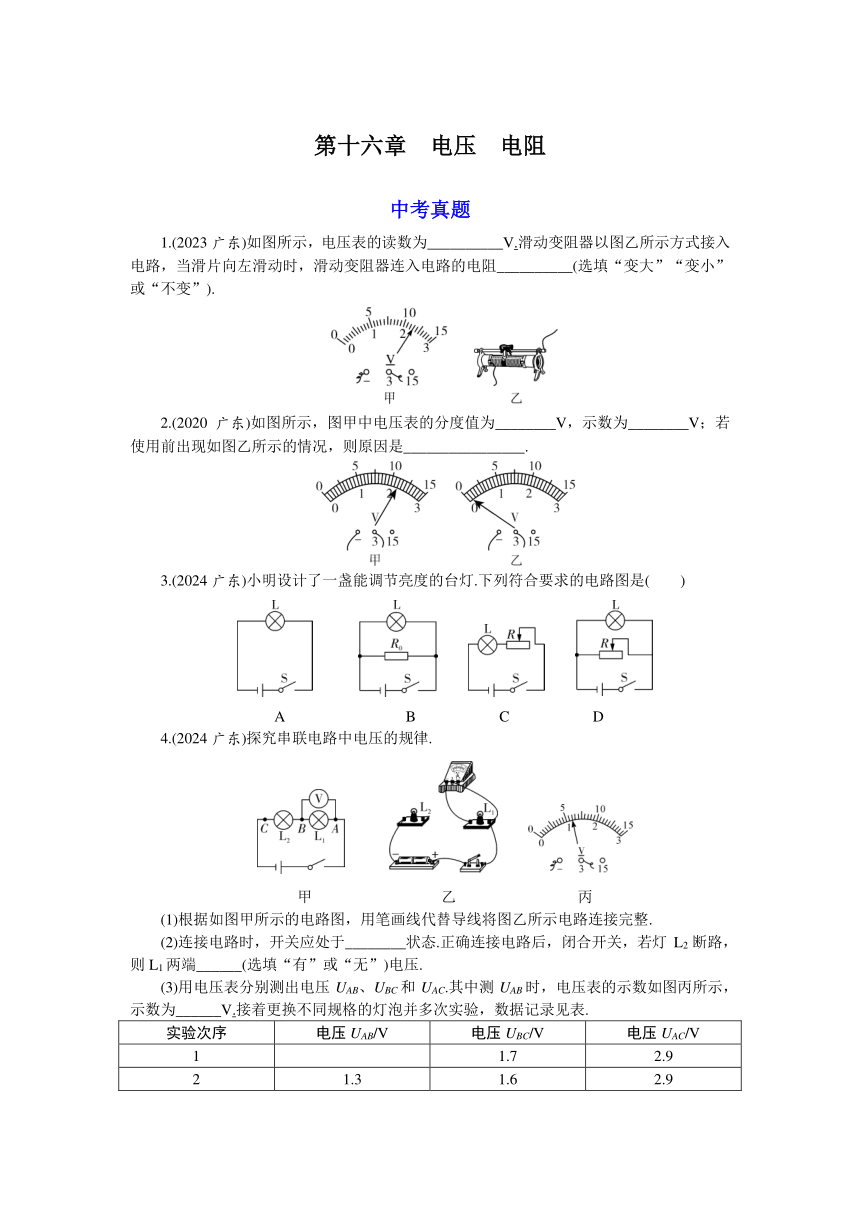

第十六章　电压　电阻
中考真题
1.(2023广东)如图所示，电压表的读数为__________V.滑动变阻器以图乙所示方式接入电路，当滑片向左滑动时，滑动变阻器连入电路的电阻__________(选填“变大”“变小”或“不变”).
2.(2020广东)如图所示，图甲中电压表的分度值为________V，示数为________V；若使用前出现如图乙所示的情况，则原因是________________.
3.(2024广东)小明设计了一盏能调节亮度的台灯.下列符合要求的电路图是(　　)
A B C D
4.(2024广东)探究串联电路中电压的规律.
甲 乙　 　丙
(1)根据如图甲所示的电路图，用笔画线代替导线将图乙所示电路连接完整.
(2)连接电路时，开关应处于________状态.正确连接电路后，闭合开关，若灯L2断路，则L1两端______(选填“有”或“无”)电压.
(3)用电压表分别测出电压UAB、UBC和UAC.其中测UAB时，电压表的示数如图丙所示，示数为______V.接着更换不同规格的灯泡并多次实验，数据记录见表.
实验次序 电压UAB/V 电压UBC/V 电压UAC/V
1 1.7 2.9
2 1.3 1.6 2.9
3 1.1 1.8 2.9
①分析表中数据，得到初步结论：串联电路两端的总电压等于各部分电路两端电压________.
②为使结论更具普遍性，小明将灯泡换成其他类型用电器并多次实验.此外，还可以____________________.

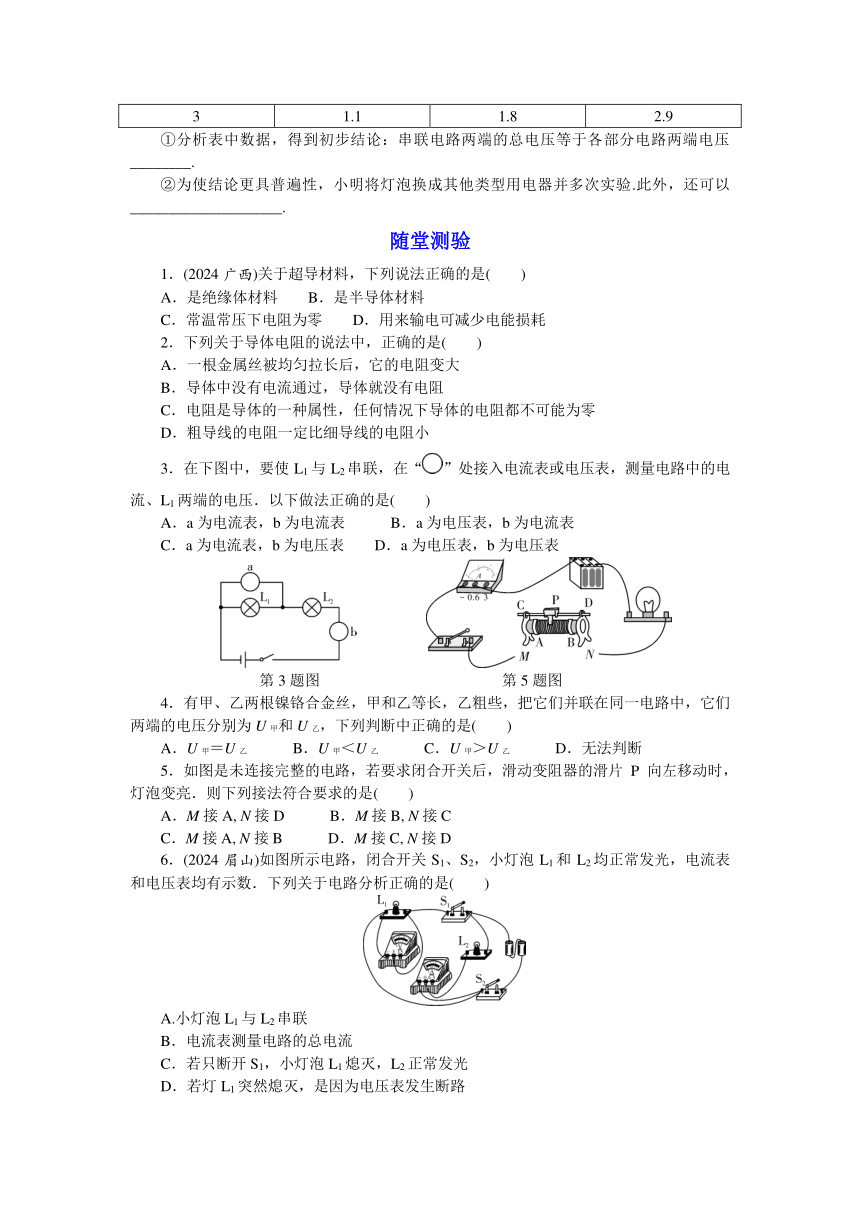

随堂测验
1．(2024广西)关于超导材料，下列说法正确的是(　　)
A．是绝缘体材料 B．是半导体材料
C．常温常压下电阻为零 D．用来输电可减少电能损耗
2．下列关于导体电阻的说法中，正确的是(　　)
A．一根金属丝被均匀拉长后，它的电阻变大
B．导体中没有电流通过，导体就没有电阻
C．电阻是导体的一种属性，任何情况下导体的电阻都不可能为零
D．粗导线的电阻一定比细导线的电阻小
3．在下图中，要使L1与L2串联，在“”处接入电流表或电压表，测量电路中的电流、L1两端的电压．以下做法正确的是(　　)
A．a为电流表，b为电流表　 B．a为电压表，b为电流表
C．a为电流表，b为电压表 D．a为电压表，b为电压表
第3题图　 第5题图
4．有甲、乙两根镍铬合金丝，甲和乙等长，乙粗些，把它们并联在同一电路中，它们两端的电压分别为U甲和U乙，下列判断中正确的是(　　)
A．U甲＝U乙　 B．U甲＜U乙　 C．U甲＞U乙　 D．无法判断
5．如图是未连接完整的电路，若要求闭合开关后，滑动变阻器的滑片P向左移动时，灯泡变亮．则下列接法符合要求的是(　　)
A．M接A, N接D　 B．M接B, N接C　
C．M接A, N接B　 D．M接C, N接D
6．(2024眉山)如图所示电路，闭合开关S1、S2，小灯泡L1和L2均正常发光，电流表和电压表均有示数．下列关于电路分析正确的是(　　)
A.小灯泡L1与L2串联
B．电流表测量电路的总电流
C．若只断开S1，小灯泡L1熄灭，L2正常发光
D．若灯L1突然熄灭，是因为电压表发生断路

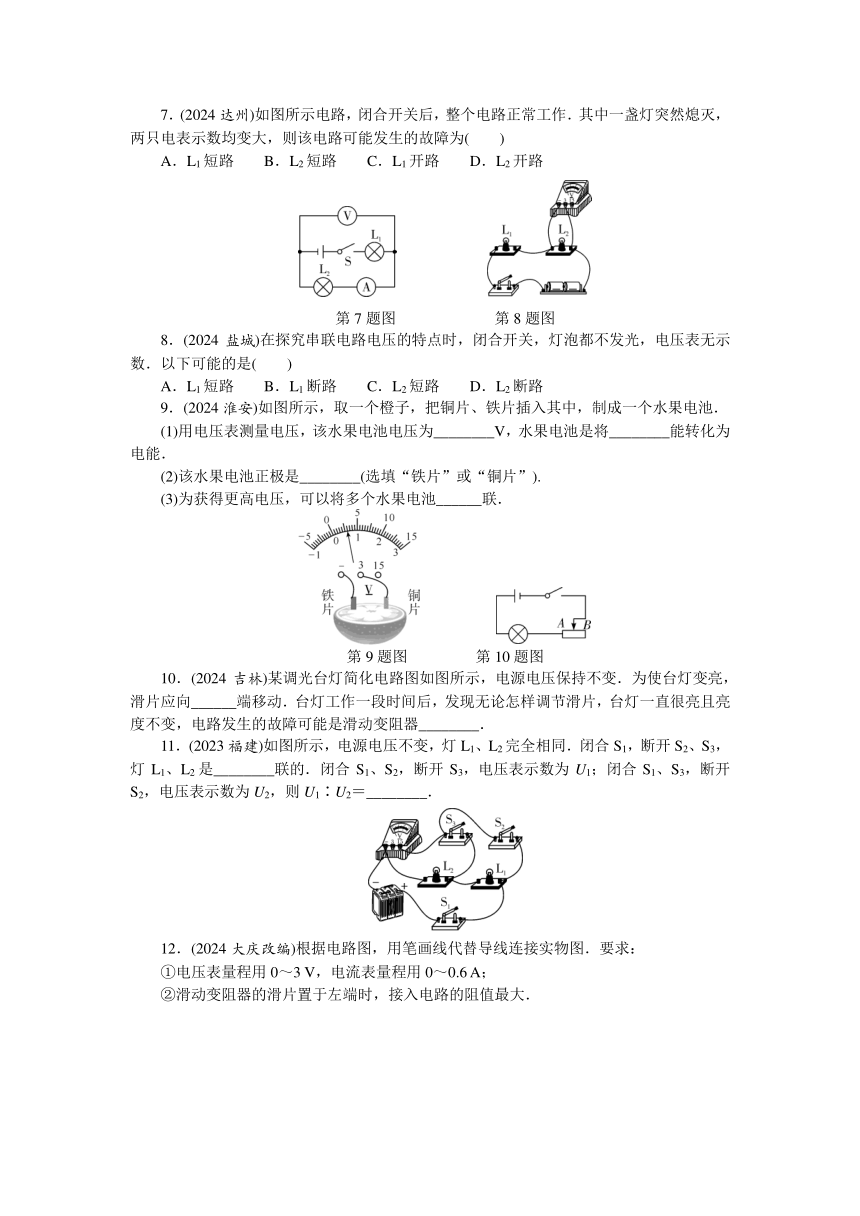

7．(2024达州)如图所示电路，闭合开关后，整个电路正常工作．其中一盏灯突然熄灭，两只电表示数均变大，则该电路可能发生的故障为(　　)
A．L1短路 B．L2短路 C．L1开路 D．L2开路
第7题图 　第8题图
8．(2024盐城)在探究串联电路电压的特点时，闭合开关，灯泡都不发光，电压表无示数．以下可能的是(　　)
A．L1短路 B．L1断路 C．L2短路 D．L2断路
9．(2024淮安)如图所示，取一个橙子，把铜片、铁片插入其中，制成一个水果电池．
(1)用电压表测量电压，该水果电池电压为________V，水果电池是将________能转化为电能．
(2)该水果电池正极是________(选填“铁片”或“铜片”).
(3)为获得更高电压，可以将多个水果电池______联．
第9题图 第10题图
10．(2024吉林)某调光台灯简化电路图如图所示，电源电压保持不变．为使台灯变亮，滑片应向______端移动．台灯工作一段时间后，发现无论怎样调节滑片，台灯一直很亮且亮度不变，电路发生的故障可能是滑动变阻器________．
11．(2023福建)如图所示，电源电压不变，灯L1、L2完全相同．闭合S1，断开S2、S3，灯L1、L2是________联的．闭合S1、S2，断开S3，电压表示数为U1；闭合S1、S3，断开S2，电压表示数为U2，则U1∶U2＝________．
12．(2024大庆改编)根据电路图，用笔画线代替导线连接实物图．要求：
①电压表量程用0～3 V，电流表量程用0～0.6 A；
②滑动变阻器的滑片置于左端时，接入电路的阻值最大．
　　　　

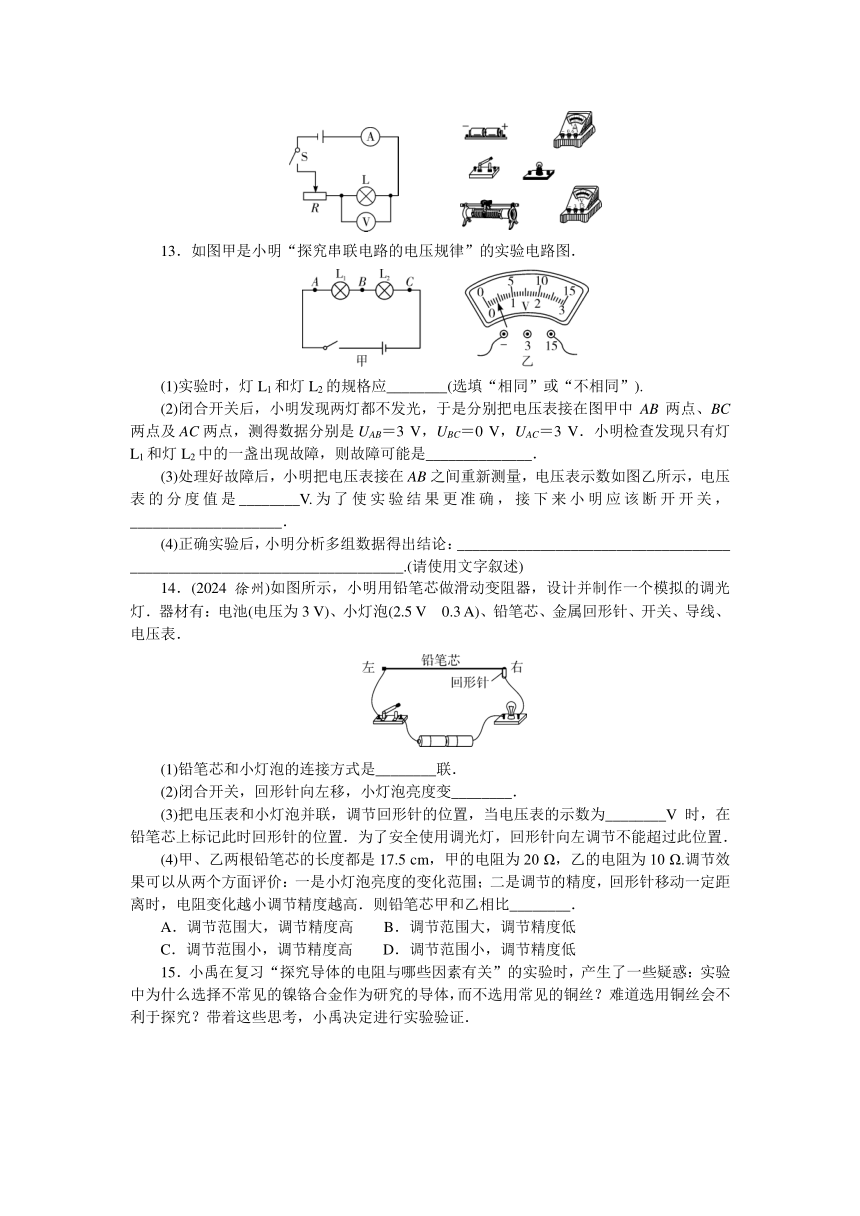

13．如图甲是小明“探究串联电路的电压规律”的实验电路图．
(1)实验时，灯L1和灯L2的规格应________(选填“相同”或“不相同”).
(2)闭合开关后，小明发现两灯都不发光，于是分别把电压表接在图甲中AB两点、BC两点及AC两点，测得数据分别是UAB＝3 V，UBC＝0 V，UAC＝3 V．小明检查发现只有灯L1和灯L2中的一盏出现故障，则故障可能是______________．
(3)处理好故障后，小明把电压表接在AB之间重新测量，电压表示数如图乙所示，电压表的分度值是________V.为了使实验结果更准确，接下来小明应该断开开关， ____________________．
(4)正确实验后，小明分析多组数据得出结论：____________________________________
____________________________________.(请使用文字叙述)
14．(2024徐州)如图所示，小明用铅笔芯做滑动变阻器，设计并制作一个模拟的调光灯．器材有：电池(电压为3 V)、小灯泡(2.5 V　0.3 A)、铅笔芯、金属回形针、开关、导线、电压表．
(1)铅笔芯和小灯泡的连接方式是________联．
(2)闭合开关，回形针向左移，小灯泡亮度变________．
(3)把电压表和小灯泡并联，调节回形针的位置，当电压表的示数为________V时，在铅笔芯上标记此时回形针的位置．为了安全使用调光灯，回形针向左调节不能超过此位置．
(4)甲、乙两根铅笔芯的长度都是17.5 cm，甲的电阻为20 Ω，乙的电阻为10 Ω.调节效果可以从两个方面评价：一是小灯泡亮度的变化范围；二是调节的精度，回形针移动一定距离时，电阻变化越小调节精度越高．则铅笔芯甲和乙相比________．
A．调节范围大，调节精度高 B．调节范围大，调节精度低
C．调节范围小，调节精度高 D．调节范围小，调节精度低
15．小禹在复习“探究导体的电阻与哪些因素有关”的实验时，产生了一些疑惑：实验中为什么选择不常见的镍铬合金作为研究的导体，而不选用常见的铜丝？难道选用铜丝会不利于探究？带着这些思考，小禹决定进行实验验证．
(1)为了能够更好地反映出电阻的变化，小禹可以在如图甲所示的电路中接入______，且与研究导体________联．
(2)连接电路时，开关必须处于________状态．
(3)实验中，选择一根带鳄鱼夹的导线，主要是为了方便改变__________________．
(4)分别用铜丝、镍铬合金丝进行实验，记录实验结果于下表，对比实验记录，发现用________作为研究导体，实验现象不明显．不明显的原因是____________________________．
研究导体 铜丝 镍铬合金丝
长度/cm 100 80 50 100 100 80 50 100
直径/mm 0.5 0.5 0.5 0.7 0.5 0.5 0.5 0.7
灯泡亮度 很亮 很亮 很亮 很亮 较亮 较亮 亮 亮
电流/A 0.42 0.42 0.43 0.43 0.24 0.26 0.31 0.30
(5)通过实验，小禹解开了心中的疑惑，并进一步理解了滑动变阻器的原理及其在电学实验中的作用，如在图乙所示的“探究电流与电阻的关系”实验中，将电阻R由5 Ω换成10 Ω后，滑动变阻器的滑片应该向________(选填“上”或“下”)端移动，以起到使电阻R两端的电压________________的作用．
16．(2024河北)在“探究串联电路电压的特点”实验中，小明设计了图甲所示的电路．其中R0为定值电阻，R为滑动变阻器，L为小灯泡．
(1)根据图甲所示的电路图用笔画线代替导线，将图乙所示的实物图补充完整．
(2)连接好电路后，闭合开关，移动滑动变阻器的滑片至某一位置，记录电流表的示数；选择合适的量程，用电压表分别测出ab、bc、cd、ac、bd、ad间的电压．将这些数据记入下表．改变滑动变阻器滑片的位置，在保证电路安全的情况下再做几次实验．读取数据①时电压表的示数如图丙所示，示数为______V.
数据序号 电流/A Uab/V Ubc/V Ucd/V Uac/V Ubd/V Uad/V
1 0.20 1.0 2.5 1.0 3.5 3.5 4.5
2 0.24 ① 1.5 1.2 ② 2.7 4.5
3 0.30 2.5 0.5 ③ 3.0 2.0 4.5
…
(3)根据数据可知R0的阻值为______Ω.
(4)根据第1组的实验数据可初步得出结论：串联电路中，总电压等于这部分电路中的各用电器两端电压之和．再做几次实验的目的是__________________．
(5)读取数据________(选填“②”或“③”)时，电压表指针没有对准刻度线．
(6)根据表中的实验数据，写出一条你还能发现的规律：__________________________________．
【拓展】灯泡L1和L2的额定功率相等，额定电流分别为0.2 A和0.3 A，小明利用图甲中的灯泡L，对L1和L2的发光情况进行研究．将L、L1、L2与某一可调压电源连接成图丁所示的电路，只闭合S1，调节电源电压至某一值时，通过电压表判断出L1正常发光；断开S1，闭合S2，发现不用改变电源电压，L2也恰好正常发光．则L1正常发光时的电阻为________Ω.
17．阅读短文，回答问题．
热电制冷器
图甲是热电制冷器，可作为电脑CPU、冰箱等物体的散热器．图乙是热电制冷器的结构示意图．P型半导体、N型半导体通过导流条串联在直流电路中，导流条固定在基板上．闭合开关后，热电制冷器能够在基板A处吸收热量，在基板B处放出热量．半导体中有可以自由移动的电荷．通电时，电荷移动的方向与电流方向相反．电荷在不同的材料中具有不同的能量，当它从高能量状态向低能量状态运动时放出热量；从低能量状态向高能量状态运动时吸收热量．从基板上吸收(放出)热量的多少可用公式Q＝πI表示，其中，I为电流的大小，π称为“帕尔贴系数”，吸热时π为正值，放热时π为负值，π的绝对值不变．
(1)下列可用作导流条材料的是________(选填字母).
A．玻璃　 B．陶瓷　 C．铜　 D．橡胶
(2)热电制冷器用作电脑CPU的散热器时，与CPU接触的是基板________(选填“A”或“B”).
(3)电荷在P型半导体中的能量________(选填“高于”或“低于”)N型半导体中的能量．
(4)要使热电制冷器上端基板A处放热，写出一种对原电路结构调整的方案．
答：__________________________________________________.
(5)给热电制冷器提供图丙所示的交流电，当电流为正值时，表示电流方向与图乙直流电方向相同，电流为负值时，表示电流方向与图乙直流电方向相反，在图丁上作出基板B处的Q－t图象．
答案解析
【中考真题】
1．2.3　变小
2．0.1　2.2　电压表没有调零　3.C
4．(1)如图所示　(2)断开　无　(3)1.2　①之和　②改变电源电压并多次实验．
【随堂检测】
1．D　2.A　3.B　4.A　5.A　6.C　7.A　8.B
9．(1)0.6　化学　(2)铜片　(3)串
10．左　短路
11．串　2∶1
12．如图所示
13．(1)不相同　(2)L1断路　(3)0.5　换接电压表0～3 V量程　(4)串联电路中，电源两端电压等于各用电器两端电压之和
14．(1)串　(2)亮　(3)2.5　(4)B
15．(1)电流表　串　(2)断开　(3)接入导体的长度
(4)铜丝　铜丝电阻小，电流变化小　(5)上　保持不变
16．(1)如图所示　(2)1.8　(3)5　(4)寻找普遍规律
(5)②
(6)电阻一定时，通过导体的电流与导体两端电压成正比　[拓展]22.5
17．(1)C　(2)A　(3)低于　(4)调换电池的极性(或“调换P型半导体和N型半导体的位置”)　(5)如图所示：
