第十七章　欧姆定律
中考真题

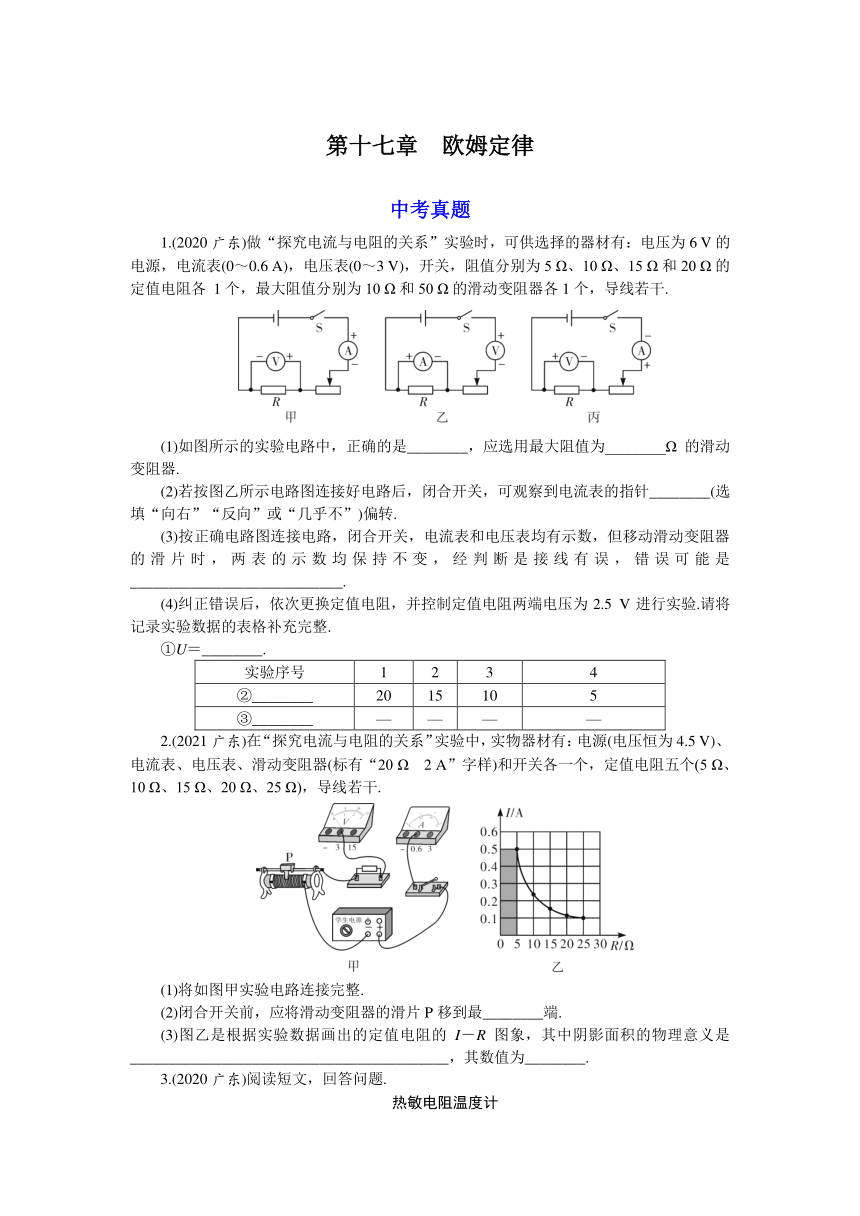

1.(2020广东)做“探究电流与电阻的关系”实验时，可供选择的器材有：电压为6 V的电源，电流表(0～0.6 A)，电压表(0～3 V)，开关，阻值分别为5 Ω、10 Ω、15 Ω和20 Ω的定值电阻各 1个，最大阻值分别为10 Ω和50 Ω的滑动变阻器各1个，导线若干.
(1)如图所示的实验电路中，正确的是________，应选用最大阻值为________Ω的滑动变阻器.
(2)若按图乙所示电路图连接好电路后，闭合开关，可观察到电流表的指针________(选填“向右”“反向”或“几乎不”)偏转.
(3)按正确电路图连接电路，闭合开关，电流表和电压表均有示数，但移动滑动变阻器的滑片时，两表的示数均保持不变，经判断是接线有误，错误可能是____________________________.
(4)纠正错误后，依次更换定值电阻，并控制定值电阻两端电压为2.5 V进行实验.请将记录实验数据的表格补充完整.
①U＝________.
实验序号 1 2 3 4
②________ 20 15 10 5
③________ — — — —
2.(2021广东)在“探究电流与电阻的关系”实验中，实物器材有：电源(电压恒为4.5 V)、电流表、电压表、滑动变阻器(标有“20 Ω　2 A”字样)和开关各一个，定值电阻五个(5 Ω、10 Ω、15 Ω、20 Ω、25 Ω)，导线若干.
(1)将如图甲实验电路连接完整.
(2)闭合开关前，应将滑动变阻器的滑片P移到最________端.
(3)图乙是根据实验数据画出的定值电阻的I－R图象，其中阴影面积的物理意义是__________________________________________，其数值为________.
3.(2020广东)阅读短文，回答问题.
热敏电阻温度计

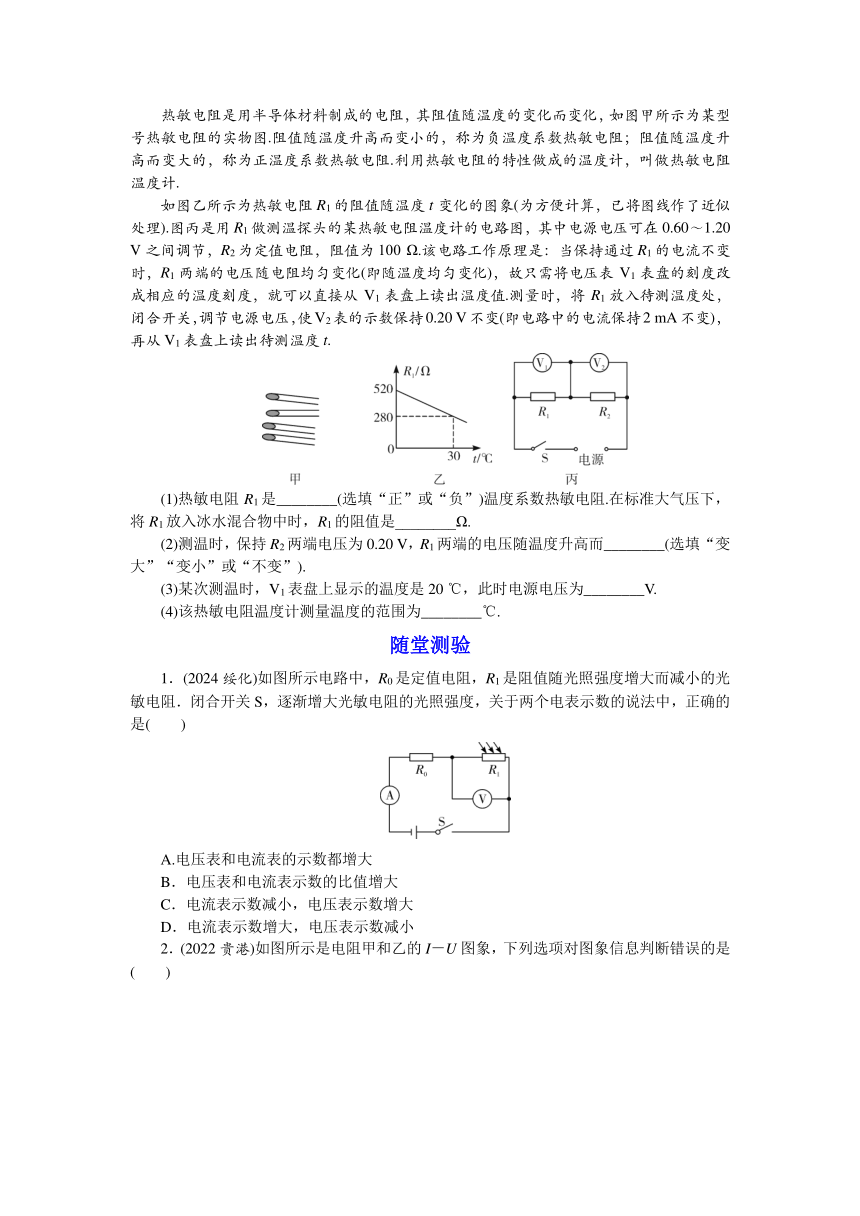

热敏电阻是用半导体材料制成的电阻，其阻值随温度的变化而变化，如图甲所示为某型号热敏电阻的实物图.阻值随温度升高而变小的，称为负温度系数热敏电阻；阻值随温度升高而变大的，称为正温度系数热敏电阻.利用热敏电阻的特性做成的温度计，叫做热敏电阻温度计.
如图乙所示为热敏电阻R1的阻值随温度t变化的图象(为方便计算，已将图线作了近似处理).图丙是用R1做测温探头的某热敏电阻温度计的电路图，其中电源电压可在0.60～1.20 V之间调节，R2为定值电阻，阻值为100 Ω.该电路工作原理是：当保持通过R1的电流不变时，R1两端的电压随电阻均匀变化(即随温度均匀变化)，故只需将电压表V1表盘的刻度改成相应的温度刻度，就可以直接从V1表盘上读出温度值.测量时，将R1放入待测温度处，闭合开关，调节电源电压，使V2表的示数保持0.20 V不变(即电路中的电流保持2 mA不变)，再从V1表盘上读出待测温度t.
(1)热敏电阻R1是________(选填“正”或“负”)温度系数热敏电阻.在标准大气压下，将R1放入冰水混合物中时，R1的阻值是________Ω.
(2)测温时，保持R2两端电压为0.20 V，R1两端的电压随温度升高而________(选填“变大”“变小”或“不变”).
(3)某次测温时，V1表盘上显示的温度是20 ℃，此时电源电压为________V.
(4)该热敏电阻温度计测量温度的范围为________℃.
随堂测验
1．(2024绥化)如图所示电路中，R0是定值电阻，R1是阻值随光照强度增大而减小的光敏电阻．闭合开关S，逐渐增大光敏电阻的光照强度，关于两个电表示数的说法中，正确的是(　　)
A.电压表和电流表的示数都增大
B．电压表和电流表示数的比值增大
C．电流表示数减小，电压表示数增大
D．电流表示数增大，电压表示数减小
2．(2022贵港)如图所示是电阻甲和乙的I－U图象，下列选项对图象信息判断错误的是(　　)
A.甲是一个定值电阻，阻值为5 Ω
B．当乙两端的电压为2.5 V时，其阻值为5 Ω
C．将甲和乙串联，若电路中电流为0.3 A，则电路的总功率为0.6 W
D．将甲和乙并联，若电源电压为1 V，则干路中的电流为0.3 A
3．如图所示，电源电压为3 V保持不变，闭合开关，电压表示数为2 V．下列选项符合题意的是(　　)
A.电压表测R2两端电压　
B．R1、R2组成并联电路
C．若开关断开，电压表示数为0
D．R1、R2电阻之比2∶1
4．(2024济南)某学习小组连接了如图所示的实物电路，闭合开关，移动滑片P的过程中，关于电流表A1的示数I1、电流表A2的示数I2以及灯泡的亮度，可能出现的现象是(　　)
A.I1变大，I2变小，灯泡亮度不变
B．I1变小，I2变大，灯泡亮度变暗
C．I1变小，I2变小，灯泡亮度不变
D．I1变大，I2变大，灯泡亮度变亮
5．(2024常州)海水盐浓度越大，其导电性越好，固定间距金属片A、B之间海水的电阻越小．下列电路中，电源电压恒定，R0为定值电阻，闭合开关S，海水盐浓度越大，电表示数越大的是(　　)
A B C D
6．(2024遂宁改编)噪声污染是当代社会四大污染之一，若青少年长期处于噪声环境中会影响身心健康．为了监测噪声的强弱，同学们找来定值电阻R0、声敏电阻R(阻值会随声音强弱发生变化)、电流表、学生电源等器材，设计了可用电流表的示数来反映噪声强弱的装置，其中R的阻值随声音强弱变化的关系如甲图所示，该装置电路如乙图所示．在某次测试中，当噪声为80 dB时，电流表示数为0.4 A；当噪声为50 dB时，电流表示数为0.2 A．下列选项正确的是(　　)
　　
A．电路中的电流随声音强度增大而减小
B．R0的阻值为15 Ω
C．电源电压为10 V
D．当电流表示数为0.3 A，噪声强度为60 dB
7．(2024无锡)用如图所示的电路探究通过导体的电流与电阻的关系．器材有：干电池2节(每节1.5 V，串联使用)，开关、滑动变阻器(20 Ω　2 A)、电压表、电流表各一个，阻值为5 Ω、10 Ω、15 Ω、20 Ω的定值电阻各一个，导线若干．连接好电路，设定加在电阻两端的电压为1.2 V进行探究，发现在获得两组数据后无法再进行实验，为了继续使用前面两组数据，利用现有器材完成探究，下列方案中可行的是(　　)
①用1节干电池作为电源
②将设定加在电阻两端的电压调整为2 V
③将5 Ω的电阻串联在开关和滑动变阻器之间
④将10 Ω的电阻串联在开关和滑动变阻器之间
A．只有①② B．只有①④ C．只有③④ D．只有①③④
8．(2024江西)如图所示，三个电阻R1、R2、R3的阻值均相同，开关S1断开、开关S2掷到1，电流表A1与电流表A2的示数之比为________；当开关S1闭合、开关S2掷到2时，电流表A1与电流表A2的示数之比为________．
9．(2023河南)某物理实践小组设计了一种工程上的压力测量装置，其原理如图甲所示，电路中电源电压恒为6 V，定值电阻R0的阻值为20 Ω，电压表的量程为0～3 V，轻质绝缘的压力检测板M与可变电阻R相连．R的阻值与压力F的关系如图乙所示，闭合开关S后，试问：
甲 　乙
(1)当检测板所受压力增大时，电压表的示数________(选填“增大”“减小”或“不变”).
(2)检测板不受压力时，电压表的示数为____________．
(3)该装置所能测量的最大压力为____________．
(4)在不改变电源电压和电压表量程的情况下，若要提高该装置所能测量的最大压力值，请写出一种简便可行的方法__________________________________________．
10．(2024淮安)小明用阻值为5 Ω、10 Ω、20 Ω的三个定值电阻探究电流与电阻关系，电源电压为3 V且保持不变．
(1)用笔画线代替导线，将图甲所示电路连接完整(要求滑动变阻器的滑片向右滑动时电流表示数变大).
(2)连接电路时，开关应处于______状态．
(3)将5 Ω的定值电阻接入电路，闭合开关，电流表无示数，电压表有示数，电路出现的故障是__________________．
(4)根据实验数据描绘电流与电阻的倒数关系图象，如图乙所示．由图象可知，电阻R两端的电压为______V．得出的结论是：电压一定时，电流与电阻成________比．
(5)本实验中滑动变阻器的作用是________________________________．分析实验数据可知，本实验所选用的滑动变阻器的最大阻值应不小于________Ω.
11．(2024泰安)某同学利用有关器材测量定值电阻Rx的阻值．可选用的器材有电源(电压恒为6 V)、滑动变阻器(规格分别为a：“5 Ω　2 A”、b：“30 Ω　2 A”和c：“50 Ω　1 A”)、电流表(有0～0.6 A，0～3 A两个量程)、电压表(有0～3 V，0～15 V两个量程)、开关、导线等．该同学根据甲电路图，进行了正确的实验操作，当滑动变阻器滑片P处于中间位置附近时，电表示数如乙图所示．请你根据以上信息回答问题：
　　　
　　
(1)实验中选择的滑动变阻器是________(选填“a”“b”或“c”).
(2)乙图中电压表的示数为______V，电流表的示数为________A，本次测量的Rx阻值为______Ω(精确到0.1 Ω).
(3)请根据甲电路图，正确选择电表量程，用笔画线代替导线，完成图丙所示实物图的连接．
(4)该同学进行了实验创新，利用阻值为R0的定值电阻和电压表等器材，测量Rx的阻值．设计了如丁图所示的电路，经检查无误后进行实验．请将实验过程补充完整：
①闭合开关S1、S3，断开开关S2，读出电压表的示数，记为U1；
②保持S1处于闭合状态，断开开关S3，闭合开关S2，使电压表测______(选填“R0”或“Rx”)两端电压，记为U2；
③用已知物理量和测量量的符号表示出Rx的电阻，Rx＝________．
12．(2024泸州)一辆新能源电动汽车具有车速提醒功能，当车速过快时，提醒驾驶员需要减速．如图甲所示为该车提醒功能的简化电路图，电源电压为12 V，定值电阻R为10 Ω，RV为阻值随车速变化的电阻，其阻值随车速变化的关系图象如图乙所示．当车速达到120 km/h时，观察到电压表示数为10 V，且报警铃声响起．该车驶入某高速服务区充电，充电后电桩显示屏的信息为：充电电压360 V，时间30 min，单价1.2元/度，费用43.2元．求：
(1)本次充电的电流；
(2)当车速减为零时，电压表的示数；
(3)当电压表的示数为9 V时，此车的速度．
　　
答案解析
【中考真题】
1．(1)甲　50　(2)几乎不
(3)将滑动变阻器下面两个接线柱接入电路
(4)①2.5 V　②电阻R/Ω　③电流I/A
2．(1)如图所示
(2)左　(3)5 Ω定值电阻两端的电压　2.5
3．(1)负　520　(2)变小　(3)0.92　(4)2.5～40
【随堂检测】
1．D　2.D　3.D　4.C　5.A　6.D　7.B
8．1∶1　2∶1
9．(1)增大　(2)1.2 V　(3)6×103 N
(4)将定值电阻换为阻值较小的电阻
10．(1)如图所示　(2)断开　(3)定值电阻断路
(4)2　反　(5)保护电路，保持定值电阻两端的电压不变　10
11．(1)c　(2)1.9　0.16　11.9　(3)如图所示　(4)②R0　③
12．解：(1)充电度数为
43．2元÷1.2元/度＝36度；
充电功率
P＝＝＝72 kW＝7.2×104 W；
电流
I＝＝＝200 A.
(2)由图甲可知，R与RV串联，电压表测量RV两端的电压．根据图象，当车速为0时，RV为10 Ω，
电路中电流
I＝＝＝0.6 A，
RV的电压为
U＝IRV＝0.6 A×10 Ω＝6 V，即电压表示数为6 V；
(3)当车速为120 km/h时，电压表示数为10 V，则定值电阻R的电压为
U＝U电－UV＝12 V－10 V＝2 V，
电路中电流为
I＝＝＝0.2 A，
此时RV的阻值
RV＝＝＝50 Ω，
当电压表示数为9 V时，定值电阻R的电压为
UR＝U电－UV＝12 V－9 V＝3 V，
电路中电流
I＝＝＝0.3 A，
此时RV的阻值
RV′＝＝＝30 Ω，
由图乙一次函数图象可知，RV的阻值每增加10 Ω，车速增加30 km/h，故此时的车速为60 km/h.
