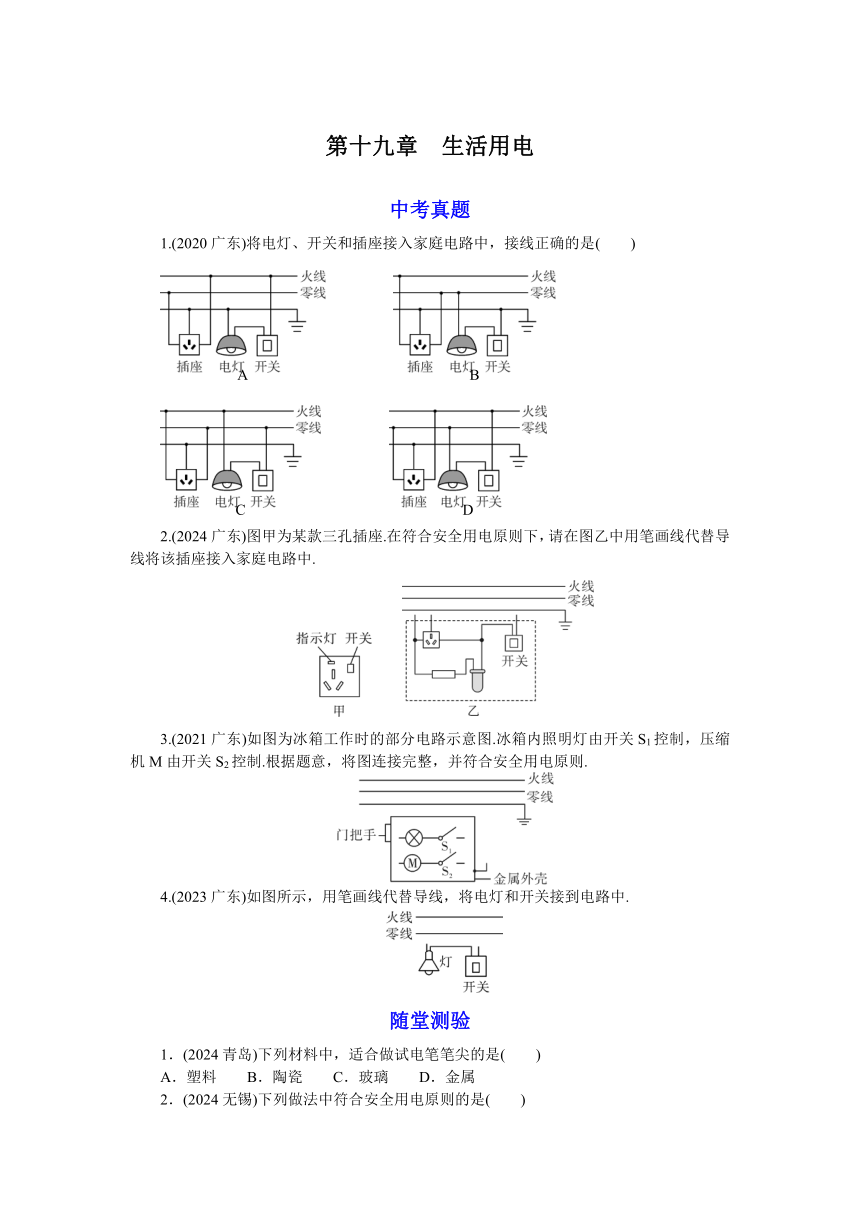

第十九章　生活用电
中考真题
1.(2020广东)将电灯、开关和插座接入家庭电路中，接线正确的是(　　)
2.(2024广东)图甲为某款三孔插座.在符合安全用电原则下，请在图乙中用笔画线代替导线将该插座接入家庭电路中.
　　
3.(2021广东)如图为冰箱工作时的部分电路示意图.冰箱内照明灯由开关S1控制，压缩机M由开关S2控制.根据题意，将图连接完整，并符合安全用电原则.
4.(2023广东)如图所示，用笔画线代替导线，将电灯和开关接到电路中.
随堂测验
1．(2024青岛)下列材料中，适合做试电笔笔尖的是(　　)
A．塑料 B．陶瓷 C．玻璃 D．金属
2．(2024无锡)下列做法中符合安全用电原则的是(　　)

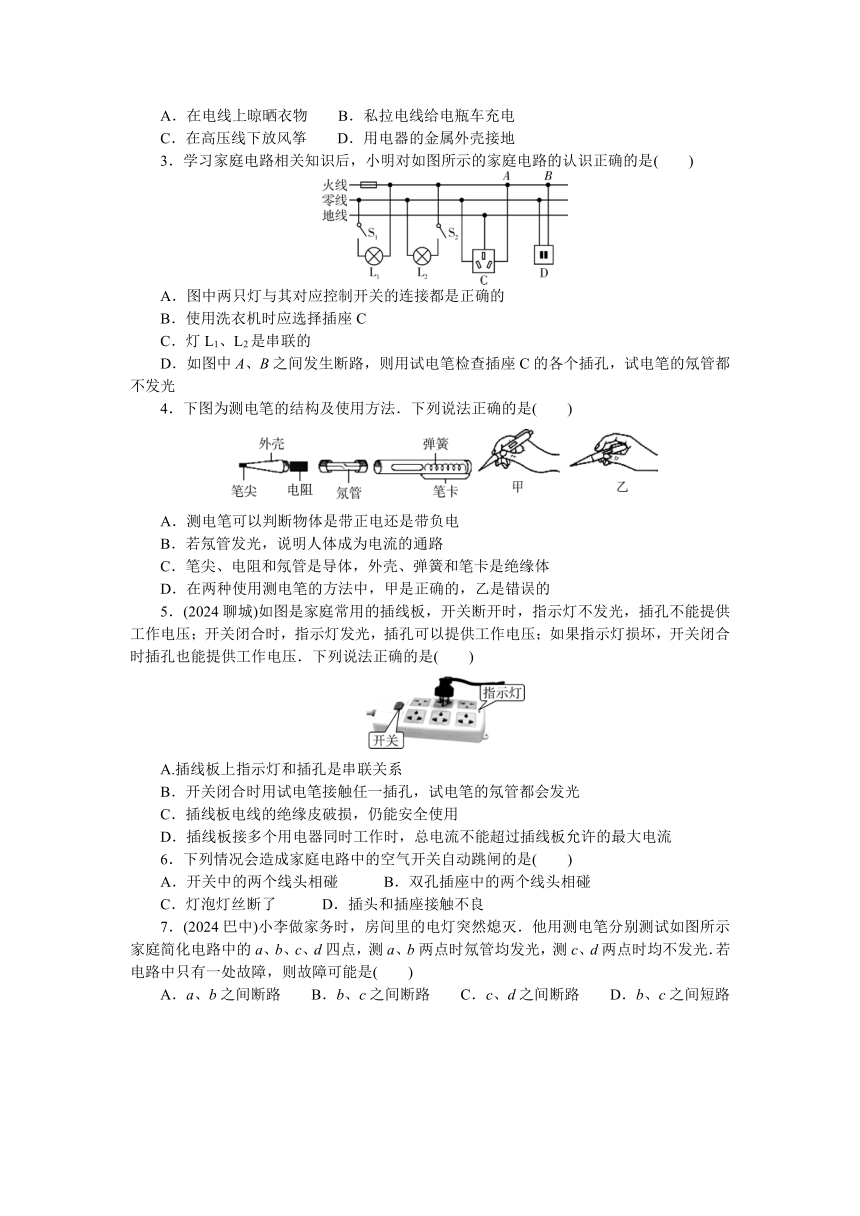

A．在电线上晾晒衣物 B．私拉电线给电瓶车充电
C．在高压线下放风筝 D．用电器的金属外壳接地
3．学习家庭电路相关知识后，小明对如图所示的家庭电路的认识正确的是(　　)
A．图中两只灯与其对应控制开关的连接都是正确的
B．使用洗衣机时应选择插座C
C．灯L1、L2是串联的
D．如图中A、B之间发生断路，则用试电笔检查插座C的各个插孔，试电笔的氖管都不发光
4．下图为测电笔的结构及使用方法．下列说法正确的是(　　)
A．测电笔可以判断物体是带正电还是带负电
B．若氖管发光，说明人体成为电流的通路
C．笔尖、电阻和氖管是导体，外壳、弹簧和笔卡是绝缘体
D．在两种使用测电笔的方法中，甲是正确的，乙是错误的
5．(2024聊城)如图是家庭常用的插线板，开关断开时，指示灯不发光，插孔不能提供工作电压；开关闭合时，指示灯发光，插孔可以提供工作电压；如果指示灯损坏，开关闭合时插孔也能提供工作电压．下列说法正确的是(　　)
A.插线板上指示灯和插孔是串联关系
B．开关闭合时用试电笔接触任一插孔，试电笔的氖管都会发光
C．插线板电线的绝缘皮破损，仍能安全使用
D．插线板接多个用电器同时工作时，总电流不能超过插线板允许的最大电流
6．下列情况会造成家庭电路中的空气开关自动跳闸的是(　　)
A．开关中的两个线头相碰　 B．双孔插座中的两个线头相碰
C．灯泡灯丝断了　 D．插头和插座接触不良
7．(2024巴中)小李做家务时，房间里的电灯突然熄灭．他用测电笔分别测试如图所示家庭简化电路中的a、b、c、d四点，测a、b两点时氖管均发光，测c、d两点时均不发光．若电路中只有一处故障，则故障可能是(　　)
A．a、b之间断路 B．b、c之间断路 C．c、d之间断路 D．b、c之间短路
第7题图 　　　第8题图
8．(2024武汉)如图所示是某同学家部分家庭电路的示意图．电能表上标有“220 V　10(40)A”的字样，他家正在使用的所有用电器总功率为6 kW，其中电饭煲的功率为1.5 kW，饭煮熟后，他将这个电饭煲插头从插座中拔出，再将功率为1 kW的电热水壶插头接入插座中，其他用电器仍正常工作，闭合电热水壶上的开关，空气开关跳闸．空气开关跳闸的原因可能是(　　)
A．照明灯的开关接在了零线与灯泡之间 B．用电器的总功率过大
C．电热水壶的内部电路短路 D．接入电热水壶的插座短路
9．(2023郴州)小敏同学按如图所示的电路图连接了一个模拟家庭电路．开关S闭合后，灯泡能正常发光，用试电笔检测插座的两孔，氖管均不发光．针对该模拟电路，有四位同学发表了以下的观点，你认为正确的是(　　)
A．小华说：保险丝是用电阻较大、熔点较高的材料制成的
B．小龙说：灯泡能正常发光，所以灯泡的连接是安全、合理的
C．小丽说：插座无法正常工作，原因可能是cd间断路
D．小潇说：插座无法正常工作，原因可能是ab间断路
10．(2024南充)如图所示，根据安全用电知识，将图中元件用笔画线代替导线连起来(开关仅控制灯泡).
第10题图 第11题图
11．小红家卧室安装了两盏“220 V　1 W”的壁灯L1、L2和一个三孔插座，把它们正确地连接在家庭电路中，要求开关S只控制两盏电灯且都能正常发光．
12．阅读短文，回答问题．
漏电保护器
根据安全用电要求，住户家里除了要安装防止电流过大的自动空气开关外，还必须安装漏电保护器．其示意图如图甲所示，其内部结构相当于一个自动开关，正常情况下，住户家中没有电流流向地面，即图中I3为零，进户线中流入的电流I1和流出的电流I2相等，漏电保护器内部自动开关处于闭合状态．如果电路中某处发生漏电(漏电是指电流从墙体、人体、接地线或其他路径流向地面)，即图中的I3不为零，就会造成I1和I2不相等，当I1和I2的差异达到一定值，保护器内部自动开关就会立即断开．排除漏电故障后，重新合闸即可恢复供电．为确保使用安全，漏电保护器上设置了试验按钮，需要每月试按一次，如果试验按钮按下漏电保护器无动作，说明漏电保护器需要更换．
(1)如果发生漏电，电流I1和I2大小________(选填“相等”或“不相等”).
(2)关于漏电保护器，下列说法正确的是________．
A．正常情况下家庭电路中火线中的电流大于零线中的电流
B．漏电保护器跳闸后按下试验按钮即可恢复供电
C．当电路发生短路时，漏电保护器会自动切断电路
D．站在绝缘凳子的人单手触摸火线，漏电保护器不会切断电路
(3)由于安装人员的疏忽，在安装三孔插座时，误将连接零线和地线的孔接反，此时如果将洗衣机的三脚插头插入该插座，漏电保护器________(选填“会”或“不会”)断开．
(4)站在地面上的人体不小心接触了火线，如图乙所示，该人体的电阻为2500 Ω，人与地面、电线等的接触电阻为3000 Ω.电路中安装了规格为如图丙所示的漏电保护器，该漏电保护器________(选填“能”或“不能”)及时断开电路．
(5)漏电保护器的试验电路由一只试验开关S与电阻R组成，闭合试验开关S就能模拟漏电情形，试验电路的连接符合要求的是________(图中虚线框表示漏电保护器).
A B C D
13．阅读下面某同学的日记，指出其中三个不符合安全用电要求的做法．
充实的一天
今天家里进行了大扫除．妈妈用湿抹布把正在发光的灯泡擦得干干净净，然后湿着手顺便关了开关．妈妈担心冰箱上落微尘，给冰箱加上了厚厚的防尘布．
爸爸负责清理家里的电器，他先断开开关，把家里坏掉的用电器都换掉．插电冰箱的插头时，插头无法插入两孔插座便掰断了中间的那根，顺利地将插头插入了多个大功率用电器都在使用的插排．妈妈觉得空调应该清理一下，爸爸就直接拿起清洗剂喷在了正在工作的空调上．
我看到电蚊香一直开着就把它直接拔掉了，电蚊香的电线有些地方的绝缘层破掉了，我用绝缘胶布把破损部分包了起来．
啊，真是美妙而充实的一天！
①________________________________________________________________________.
②________________________________________________________________________.
③________________________________________________________________________.
答案解析
【中考真题】
1．D
2．如图所示
3．如图所示
4．如图所示
【随堂检测】
1．D　2.D　3.B　4.B　5.D　6.B　7.B　8.C　9.C
10．如图所示：
11．如图所示：
12．(1)不相等　(2)D　(3)会　(4)能　(5)B
13．①妈妈用湿抹布把正在发光的灯泡擦得干干净净
②插头无法插入两孔插座便掰断了中间的那根　③爸爸就直接拿起清洗剂喷在了正在工作的空调上(合理即可)
