2025年广东省中考物理一轮复习检测-第二十章　电与磁（有答案）

第二十章　电与磁
中考真题
1.(2020广东)如图所示的实验装置，表述错误的是(　　)
A.该装置可用来研究电磁感应现象
B.该装置能将电能转化为机械能
C.该装置可用来研究磁场对通电导体的作用
D.该装置揭示的原理可应用于电动机
2.(2023广东)如图所示，小明用线圈、条形磁铁和灵敏电流计来验证电磁感应现象，下列不能使灵敏电流计指针发生偏转的操作是(　　)
A.线圈不动，磁铁快速向上 B.线圈不动，磁铁快速向下
C.磁铁不动，线圈快速向上 D.线圈和磁铁同时同速向上
第2题图 第3题图 　　第4题图
3.(2024广东)将自制的电动机接入电路，如图所示，其中支架A是________(选填“导体”或“绝缘体”).闭合开关，线圈开始转动，磁场对线圈________(选填“有”或“无”)作用力.仅调换磁体的磁极，线圈转动方向与原转动方向________.
4.(2023广东)如图所示，桌面上有一枚转动灵活的小磁针，静止时，小磁针__________极指南.当导线与电池触接时，小磁针发生偏转，说明通电导线周围存在__________；断开电路，小磁针__________(选填“会”或“不会”)回到原来位置.
5.(2021广东)蹄形磁体附近的导体与灵敏电流计组成闭合电路，如图所示，现将该导体竖直向上快速移动(沿图示箭头方向)，电路中________(选填“有”或“无”)感应电流产生.

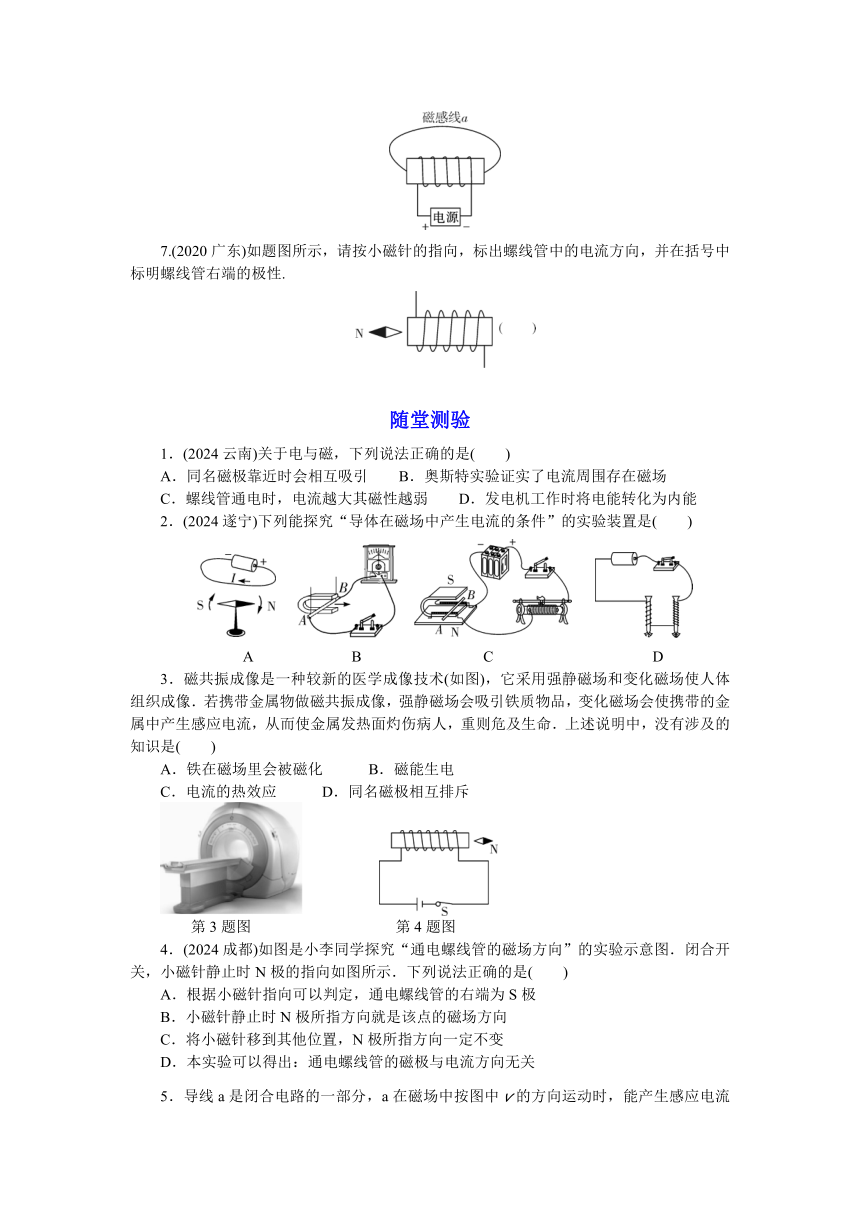

6.(2022广东)如图所示，画出通电螺线管中的电流方向和它外部磁感线a的方向.
7.(2020广东)如题图所示，请按小磁针的指向，标出螺线管中的电流方向，并在括号中标明螺线管右端的极性.
随堂测验
1．(2024云南)关于电与磁，下列说法正确的是(　　)
A．同名磁极靠近时会相互吸引 B．奥斯特实验证实了电流周围存在磁场
C．螺线管通电时，电流越大其磁性越弱 D．发电机工作时将电能转化为内能
2．(2024遂宁)下列能探究“导体在磁场中产生电流的条件”的实验装置是(　　)
A B C　 　D
3．磁共振成像是一种较新的医学成像技术(如图)，它采用强静磁场和变化磁场使人体组织成像．若携带金属物做磁共振成像，强静磁场会吸引铁质物品，变化磁场会使携带的金属中产生感应电流，从而使金属发热面灼伤病人，重则危及生命．上述说明中，没有涉及的知识是(　　)
A．铁在磁场里会被磁化　 B．磁能生电
C．电流的热效应　 D．同名磁极相互排斥
第3题图 第4题图
4．(2024成都)如图是小李同学探究“通电螺线管的磁场方向”的实验示意图．闭合开关，小磁针静止时N极的指向如图所示．下列说法正确的是(　　)
A．根据小磁针指向可以判定，通电螺线管的右端为S极
B．小磁针静止时N极所指方向就是该点的磁场方向
C．将小磁针移到其他位置，N极所指方向一定不变
D．本实验可以得出：通电螺线管的磁极与电流方向无关

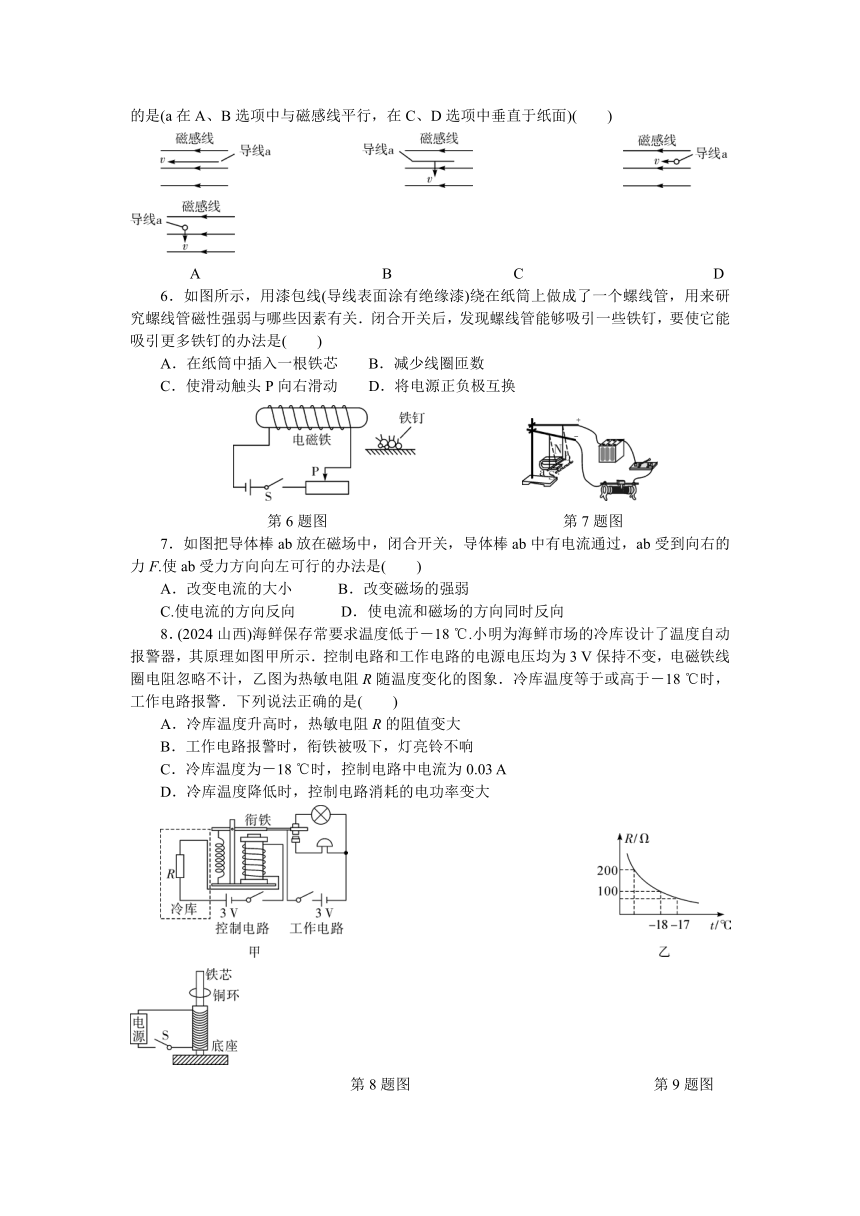

5．导线a是闭合电路的一部分，a在磁场中按图中v的方向运动时，能产生感应电流的是(a在A、B选项中与磁感线平行，在C、D选项中垂直于纸面)(　　)
A B C D
6．如图所示，用漆包线(导线表面涂有绝缘漆)绕在纸筒上做成了一个螺线管，用来研究螺线管磁性强弱与哪些因素有关．闭合开关后，发现螺线管能够吸引一些铁钉，要使它能吸引更多铁钉的办法是(　　)
A．在纸筒中插入一根铁芯 B．减少线圈匝数
C．使滑动触头P向右滑动 D．将电源正负极互换
第6题图 第7题图
7．如图把导体棒ab放在磁场中，闭合开关，导体棒ab中有电流通过，ab受到向右的力F.使ab受力方向向左可行的办法是(　　)
A．改变电流的大小　 B．改变磁场的强弱
C.使电流的方向反向　 D．使电流和磁场的方向同时反向
8．(2024山西)海鲜保存常要求温度低于－18 ℃.小明为海鲜市场的冷库设计了温度自动报警器，其原理如图甲所示．控制电路和工作电路的电源电压均为3 V保持不变，电磁铁线圈电阻忽略不计，乙图为热敏电阻R随温度变化的图象．冷库温度等于或高于－18 ℃时，工作电路报警．下列说法正确的是(　　)
A．冷库温度升高时，热敏电阻R的阻值变大
B．工作电路报警时，衔铁被吸下，灯亮铃不响
C．冷库温度为－18 ℃时，控制电路中电流为0.03 A
D．冷库温度降低时，控制电路消耗的电功率变大
第8题图 第9题图
9．(2024淮安)如图所示，将一闭合铜环置于线圈上且使铁芯穿过其中，闭合开关S的瞬间，因铜环中产生感应电流，铜环会立刻向上跳起．若将铜环换成下列环，闭合开关S，也能向上跳起的是(　　)
A．闭合塑料环 B．未闭合铁环
C．闭合铝环 D．未闭合橡胶环
10．(2024徐州)如图所示是自制交流发电机模型．风车转动，线圈在磁场中做________磁感线运动时，电路中就会产生感应电流，电流方向与________方向和导体运动方向有关．如果把小量程电流表换成电池，把模型当作电动机，此时线圈________(选填“能”或“不能”)持续转动．
第10题图 　第11题图　
11．(2024烟台)螺线管是汽车启动器的一个重要部件，驾驶员转动钥匙发动汽车时，相当于给螺线管通电．如图所示，螺线管的左端为________极，小磁针的左端为________极，A为电源的________极．
12．(2024武汉)如图所示是一种温度自动控制装置的原理图．制作水银温度计时在玻璃管中封入一段金属丝，“电源1”的两极分别与水银和金属丝相连．
(1)闭合开关S后，当温度达到________℃时，发热电阻就停止加热．
(2)当电磁铁中有电流通过时，若它的左端为N极，则“电源1”的________端为正极．
(3)为增强电磁铁的磁性，下列措施一定可行的是________(填序号).
①增大“电源1”的电压；
②减小“电源2”的电压；
③减少电磁铁线圈匝数；
④改变电磁铁中电流方向．
13．如图所示，GMR是一个巨磁电阻，其阻值随磁场的增强而急剧减小，当闭合开关S1和S2时，小磁针N极指向右端，则电磁铁的左端为________极，电源右端为________极．要使指示灯变亮，滑动变阻器的滑片应向________滑动．
14．如图，螺线管的上方放置一个小磁针，螺线管左方的水平地面上放置一个铁块．闭合开关后，铁块静止不动，小磁针在磁场的作用下会发生转动，它的周围________(选填“有”或“无”)磁感线，小磁针静止时左端为________(选填“S”或“N”)极．当滑片P向左滑动时，铁块受到的摩擦力的大小将________(选填“变大”“变小”或“不变”).
第14题图 第15题图
15．(2024乐山)如图所示，闭合开关S后，位于螺线管右侧的小磁针N极顺时针旋转90°.请在对应括号中标出电源的“＋”“－”极和通电螺线管左侧的极性．
16．(2024德阳)如图所示，要使滑动变阻器的滑片P向左端移动后，通电螺线管的磁性减弱，请用笔画线代替导线将实物图补充完整，并标明通电螺线管右端的极性．
17．(2024牡丹江)小丹做了一个有趣的实验，她将两个相同的玩具电机A、B的转轴用塑料管连接起来，图甲是电机A、B简易结构的示意图．
　　　
(1)如图乙所示，闭合开关S，电流通过电机B，B中线圈在磁场中会受到________的作用转动起来，带动电机A中线圈转动，小灯泡发光．此时，电机A相当于________(选填“用电器”“开关”或“电源”)，这是利用了____________原理．
(2)若想改变电机B中线圈的转动方向，可以通过改变__________来实现．
(3)当电机B中线圈转动方向改变时，电机A中线圈的转动方向也随之改变，通过小灯泡的电流方向________(选填“会”或“不会”)改变．在电机A所在电路中添加__________(一种器材)，用来判断电路中电流方向是否改变．
18．(2024济南)小红在学习了电磁感应的知识后，用如图所示的装置重新做了“怎样产生感应电流”的实验．
(1)她发现，如果开关处于________状态，无论磁体怎样放置、导体棒怎样运动，灵敏电流计指针均不偏转，这说明闭合电路是产生感应电流的必要条件．
(2)如图所示，电路闭合后，下列实验操作能使灵敏电流计指针发生偏转的是______．
A．磁体不动，导体棒水平向右运动
B．磁体不动，导体棒向斜上方运动
C．导体棒不动，磁体竖直向下运动
D．导体棒不动，磁体水平向左运动
(3)小红在实验中有了新的思考：如果把灵敏电流计换成________，就能继续探究磁场对通电导体的作用了．
19．(科技前沿)阅读短文，回答问题．
油电混合动力型汽车
如图所示，油电混合动力型汽车主要由汽油发动机、电动机和动力电池组成．汽车的内置电脑可以自动选择牵引方式带动车辆运行．其中发动机牵引方式能发挥纯发动机汽车在除霜、制冷、爬坡、续航里程等方面的优势；而电动机牵引方式则具有噪声小、零排放、频繁启动和制动时能耗小等纯电动汽车的优势．
这种汽车不需要像纯电动汽车一样将它的动力电池接到电源插座上去充电，因为它在减速制动时，电动机作为发电机使用，将一部分动能转化为电能，实现对电池的充电．这种汽车还整合了发动机和电动机的工作优势，热效率提高了10%左右，废气排放量可改善30%以上．
(1)通常在市区内早高峰时段行驶时，内置电脑会将车辆自动切换到________(选填“电动机”或“发动机”)牵引方式，这种方式的优点之一是________________________________．
(2)在减速制动时，混合动力型汽车的动能转化为________能和电能；此时，电动机作为发电机使用，它发电的原理是__________________．
(3)混合动力型汽车发动机的壳体等部位采用铝合金等材料代替传统的钢铁材料制作，写出这样设计的两个好处：____________、____________．
答案解析
【中考真题】
1．A　2.D　3.导体　有　相反
4．S　磁场　会　5.有
6．如图所示
7．如图所示
【随堂检测】
1．B　2.B　3.D　4.B　5.D　6.A　7.C　8.C　9.C
10．切割　磁场　不能
11．N　N　负
12．(1)90　(2)右　(3)①
13．N　正　左　14.无　S　变小　
15．如图所示：
16．如图所示：
17．(1)力　电源　电磁感应　(2)电流方向
(3)会　电流表
18．(1)断开　(2)ABD　(3)电源
19．(1)电动机　频繁启动和制动时能耗小　(2)内　电磁感应现象　(3)密度小　不易生锈
