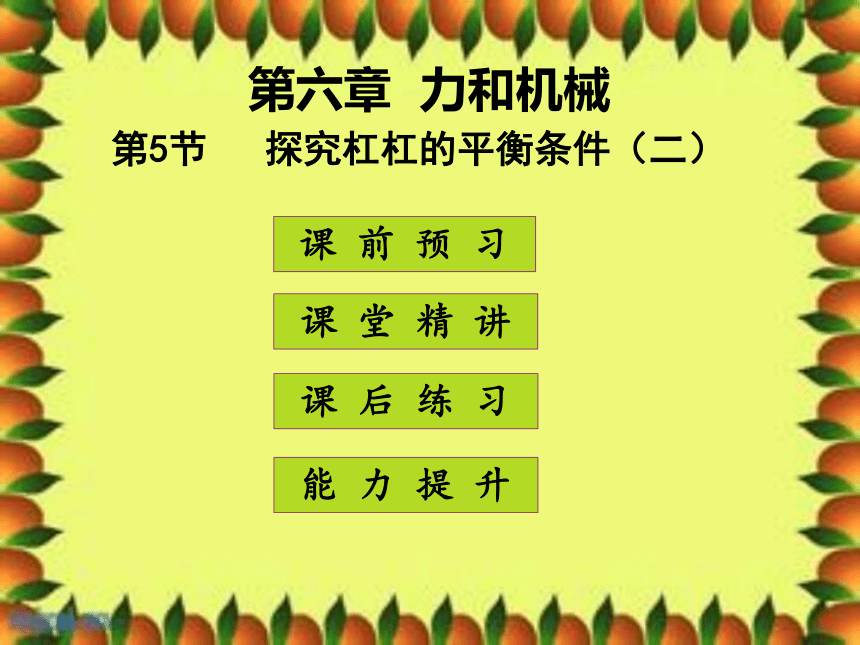

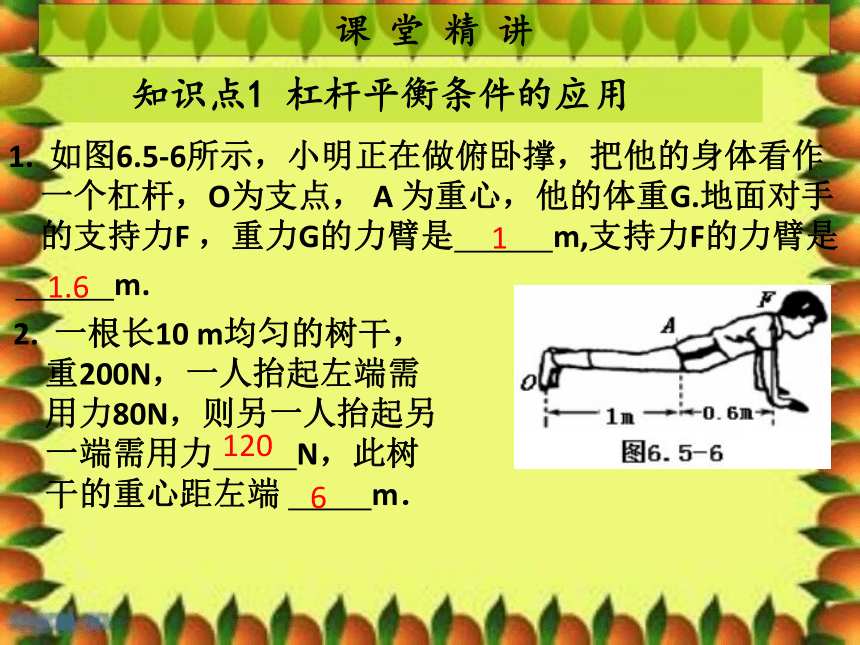

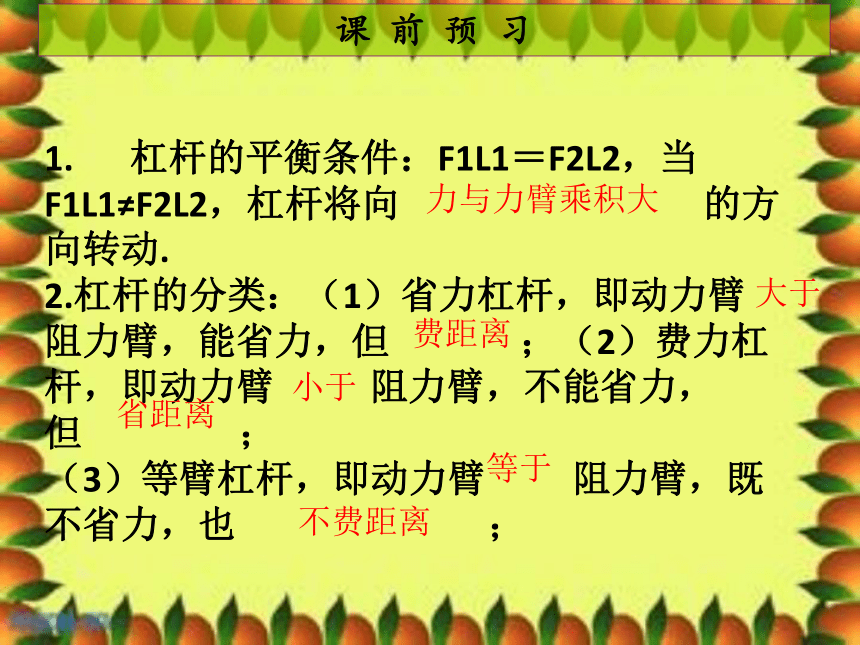

课件13张PPT。课 堂 精 讲课 前 预 习第5节 探究杠杠的平衡条件（二）课 后 练 习能 力 提 升第六章 力和机械1. 杠杆的平衡条件：F1L1＝F2L2，当F1L1≠F2L2，杠杆将向 的方向转动. 2.杠杆的分类：（1）省力杠杆，即动力臂 阻力臂，能省力，但 ；（2）费力杠杆，即动力臂 阻力臂，不能省力，但 ； （3）等臂杠杆，即动力臂 阻力臂，既不省力，也 ；力与力臂乘积大大于费距离小于省距离等于不费距离课 前 预 习1. 如图6.5-6所示，小明正在做俯卧撑，把他的身体看作一个杠杆，O为支点， A 为重心，他的体重G.地面对手的支持力F ，重力G的力臂是 m,支持力F的力臂是
m.

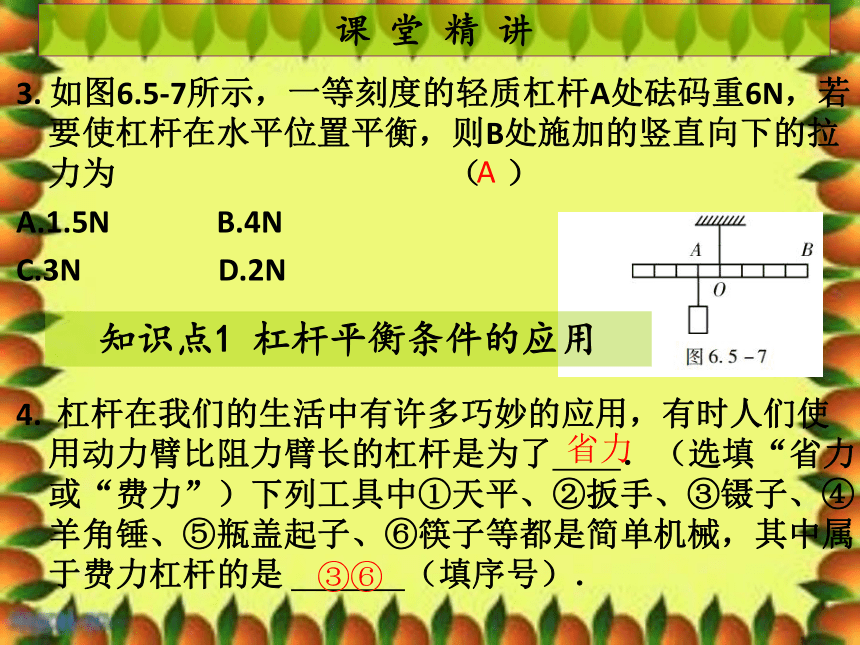

11.6课 堂 精 讲知识点1 杠杆平衡条件的应用2. 一根长10 m均匀的树干，重200N，一人抬起左端需用力80N，则另一人抬起另一端需用力 N，此树干的重心距左端 m．12063. 如图6.5-7所示，一等刻度的轻质杠杆A处砝码重6N，若要使杠杆在水平位置平衡，则B处施加的竖直向下的拉力为 （ ）
A.1.5N B.4N
C.3N D.2N
4. 杠杆在我们的生活中有许多巧妙的应用，有时人们使用动力臂比阻力臂长的杠杆是为了 ．（选填“省力”或“费力”）下列工具中①天平、②扳手、③镊子、④羊角锤、⑤瓶盖起子、⑥筷子等都是简单机械，其中属于费力杠杆的是 （填序号）．

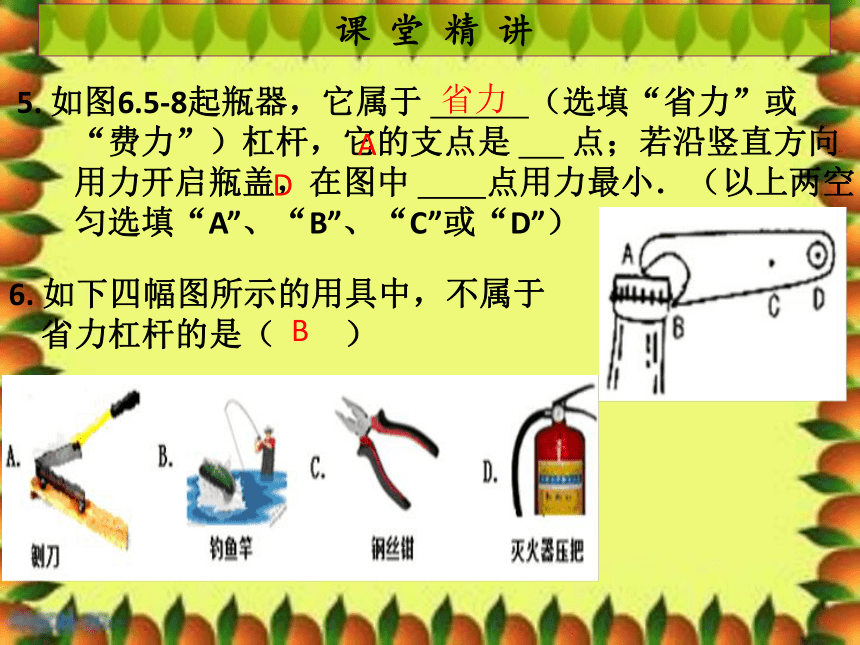

A课 堂 精 讲知识点1 杠杆平衡条件的应用省力③⑥课 堂 精 讲5. 如图6.5-8起瓶器，它属于 （选填“省力”或“费力”）杠杆，它的支点是 点；若沿竖直方向用力开启瓶盖，在图中 点用力最小．（以上两空匀选填“A”、“B”、“C”或“D”）
省力AD6. 如下四幅图所示的用具中，不属于省力杠杆的是（ ）

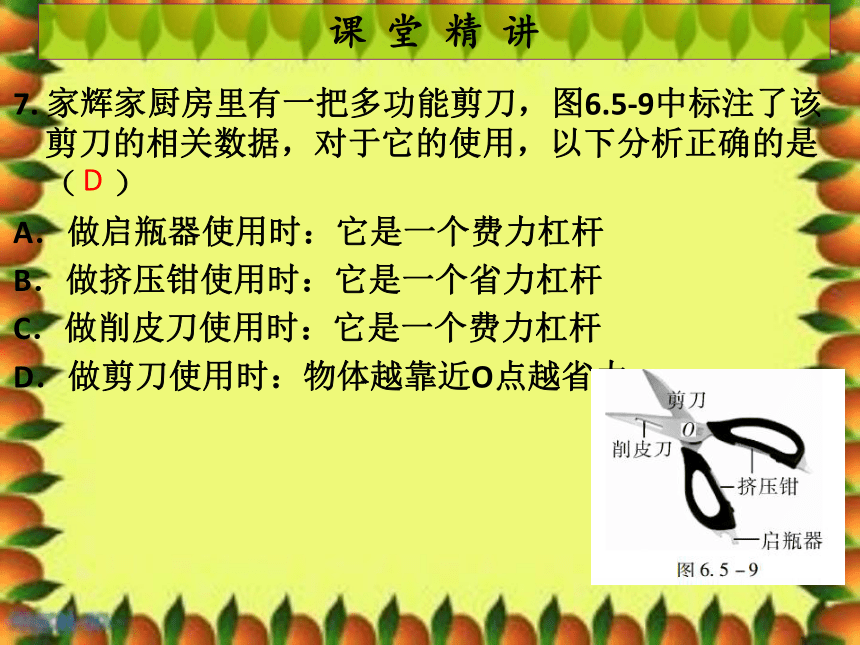

B7. 家辉家厨房里有一把多功能剪刀，图6.5-9中标注了该剪刀的相关数据，对于它的使用，以下分析正确的是（ ）
A．做启瓶器使用时：它是一个费力杠杆
B．做挤压钳使用时：它是一个省力杠杆
C．做削皮刀使用时：它是一个费力杠杆
D．做剪刀使用时：物体越靠近O点越省力D课 堂 精 讲8. 根据工作需要选择合适的工具是劳动者的基本技能．要剪断铁丝等较硬的物体，下图中的4种剪刀应选择 （ ）
9. 如图6.5-10所示，我们在拖动行李箱时一般先拉出行李箱上方的拉杆，这样做的目的是（ ）
A．增大动力臂，省力
B．增大阻力臂，省力
C．减小动力臂，省力
D．减小阻力臂，省力
D课 后 练 习A10. 在图6.5-11中，若要让杠杆在如图位置平衡，下列3个方向拉力中最小的是 （ ）
A．沿F1方向
B．沿F2方向
C．沿F3方向
D．以上各个方向都可以
11. 用杠杆去撬动一块石头，如果
杠杆的动力臂长2m，阻力臂长0.4
m，那么只要用 N的力就
能撬起重500N的一块石头。B课 后 练 习100
12. 小明和小华玩跷跷板，当小明坐在离支点2 m处时，刚好能撬动小华，此时跷跷板在水平位置平衡．设小明体重为G1，小华体重为G2(G1＜G2)，则小华离支点的距离为________m.若两人再拿上同样重的铁球，则__________(填“小明”或“小华”)将下降．2G1/G2小明课 后 练 习13. 室内垃圾桶平时桶盖关闭不使垃圾散发异味，使用时用脚踩踏板，桶盖开启，如图6.5-12所示是室内垃圾桶的结构示意图，可确定桶中有两个杠杆在起作用，两杠杆支点为O1、O2.则支点O1对应的杠杆为 杠杆，支点O2对应的杠杆为 杠杆.（以上两空均选填“省力”、“费力”或“等臂”）省力费力14.根据题意完成下列作图题
（1）图6.5-13（甲）中，小球和杠杆都处于静止状态，请作出小球所受重力G及线AB对杠杆的拉力F的示意图.
（2）如图6.5-13（乙）所示，是某住宅小区大门限制汽车进出的起落杆，请在图中画出F、G两个力对应的力臂L1、L2.
能 力 提 升（3）曲杆可绕固定点O转动，在一个最小的拉力F的作用下，在如图6.5-13（丙）所示位 置保持静止，请在图中作出：①拉力F的示意图和拉力F的力臂L；②物体所受重力的示意图.能 力 提 升15. 杠杆平衡时，动力F1的大小为10N，动力臂L1为0.2m，阻力臂L2为0.1m，求阻力F2的大小.【解答】解：由杠杆平衡条件得：F1×l1=F2×l2，
即：10N×0.2m=F2×0.1m，解得：F2=20N；
答：阻力F2的大小为20N．能 力 提 升16. 如图6.5-14所示，一台小型起重吊车正在起吊重物，请解决下面两个问题：
（1）由图可知吊车的吊臂属于 杠杆；吊车使用这种类型杠杆的特点是 .
.
（2）如果吊起的设备质量为1×103kg， OA的长度是OB的8倍，与起吊的设备质量相比，忽略吊臂的质量，此时吊臂下的液压挺杆对吊臂B点在竖直向上的方向上施加的支持力有多大？（g取10N/kg）根据杠杆平衡条件可得
G×OA=F支×OB，
即mg×OA=F支×OB，
则2×103kg×10N/kg×8OB=F支×OB，
解得F支=1.6×105N．费力 挺杆移动较小的距离可以使吊臂的前端提高较大的高度；能 力 提 升
