专题七 第16练　力学实验（含解析）

第16练　力学实验
[基础巩固练]

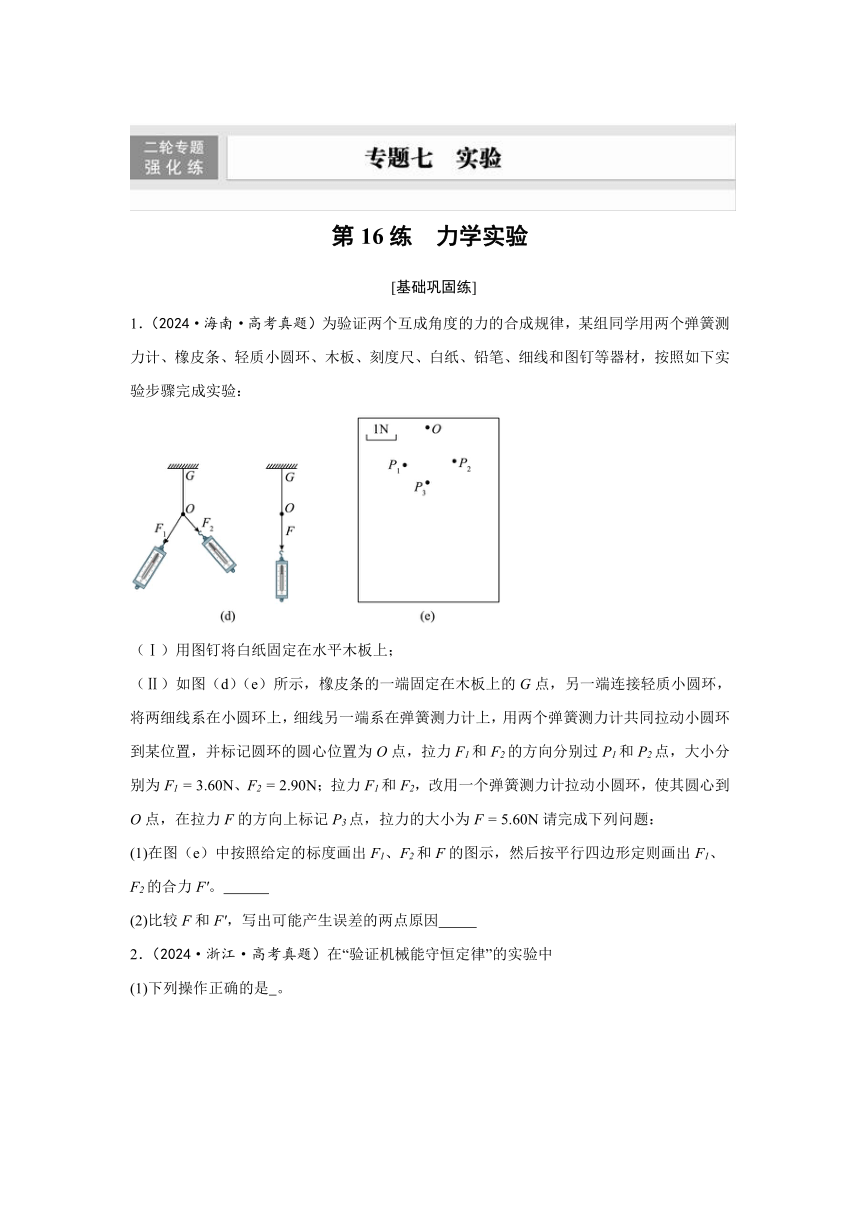

1．（2024·海南·高考真题）为验证两个互成角度的力的合成规律，某组同学用两个弹簧测力计、橡皮条、轻质小圆环、木板、刻度尺、白纸、铅笔、细线和图钉等器材，按照如下实验步骤完成实验：
（Ⅰ）用图钉将白纸固定在水平木板上；
（Ⅱ）如图（d）（e）所示，橡皮条的一端固定在木板上的G点，另一端连接轻质小圆环，将两细线系在小圆环上，细线另一端系在弹簧测力计上，用两个弹簧测力计共同拉动小圆环到某位置，并标记圆环的圆心位置为O点，拉力F1和F2的方向分别过P1和P2点，大小分别为F1 = 3.60N、F2 = 2.90N；拉力F1和F2，改用一个弹簧测力计拉动小圆环，使其圆心到O点，在拉力F的方向上标记P3点，拉力的大小为F = 5.60N请完成下列问题：
(1)在图（e）中按照给定的标度画出F1、F2和F的图示，然后按平行四边形定则画出F1、F2的合力F′。
(2)比较F和F′，写出可能产生误差的两点原因
2．（2024·浙江·高考真题）在“验证机械能守恒定律”的实验中
(1)下列操作正确的是 。
A． B． C．
(2)实验获得一条纸带，截取点迹清晰的一段并测得数据如图所示已知打点的频率为 50Hz，则打点“13”时，重锤下落的速度大小为 m/s（保留三位有效数字）。
(3)某同学用纸带的数据求出重力加速度g=9.77m/s2，并用此g值计算得出打点“1”到“13”过程重锤的重力势能减小值为5.09m，另计算得动能增加值为5.08m（m为重锤质量）则该结果 （选填“能”或“不能”验证机械能守恒定律，理由是( )
A．在误差允许范围内
B．没有用当地的重力加速度g
3．（2024·贵州·高考真题）智能手机内置很多传感器，磁传感器是其中一种。现用智能手机内的磁传感器结合某应用软件，利用长直木条的自由落体运动测量重力加速度。主要步骤如下：
（1）在长直木条内嵌入7片小磁铁，最下端小磁铁与其他小磁铁间的距离如图（a）所示。
（2）开启磁传感器，让木条最下端的小磁铁靠近该磁传感器，然后让木条从静止开始沿竖直方向自由下落。

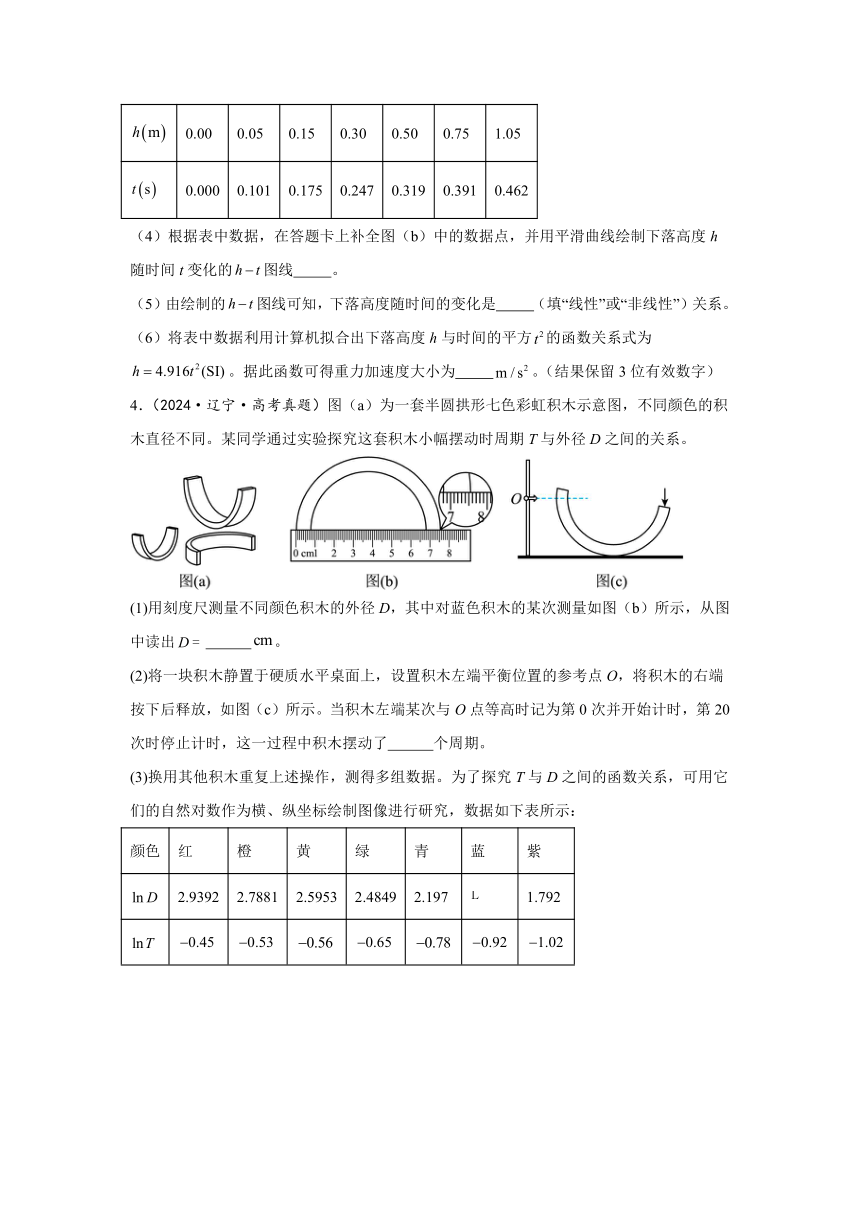

（3）以木条释放瞬间为计时起点，记录下各小磁铁经过传感器的时刻，数据如下表所示：
0.00 0.05 0.15 0.30 0.50 0.75 1.05
0.000 0.101 0.175 0.247 0.319 0.391 0.462
（4）根据表中数据，在答题卡上补全图（b）中的数据点，并用平滑曲线绘制下落高度h随时间t变化的图线 。
（5）由绘制的图线可知，下落高度随时间的变化是 （填“线性”或“非线性”）关系。
（6）将表中数据利用计算机拟合出下落高度h与时间的平方的函数关系式为。据此函数可得重力加速度大小为 。（结果保留3位有效数字）
4．（2024·辽宁·高考真题）图（a）为一套半圆拱形七色彩虹积木示意图，不同颜色的积木直径不同。某同学通过实验探究这套积木小幅摆动时周期T与外径D之间的关系。
(1)用刻度尺测量不同颜色积木的外径D，其中对蓝色积木的某次测量如图（b）所示，从图中读出 。
(2)将一块积木静置于硬质水平桌面上，设置积木左端平衡位置的参考点O，将积木的右端按下后释放，如图（c）所示。当积木左端某次与O点等高时记为第0次并开始计时，第20次时停止计时，这一过程中积木摆动了 个周期。
(3)换用其他积木重复上述操作，测得多组数据。为了探究T与D之间的函数关系，可用它们的自然对数作为横、纵坐标绘制图像进行研究，数据如下表所示：
颜色 红 橙 黄 绿 青 蓝 紫
2.9392 2.7881 2.5953 2.4849 2.197 1.792

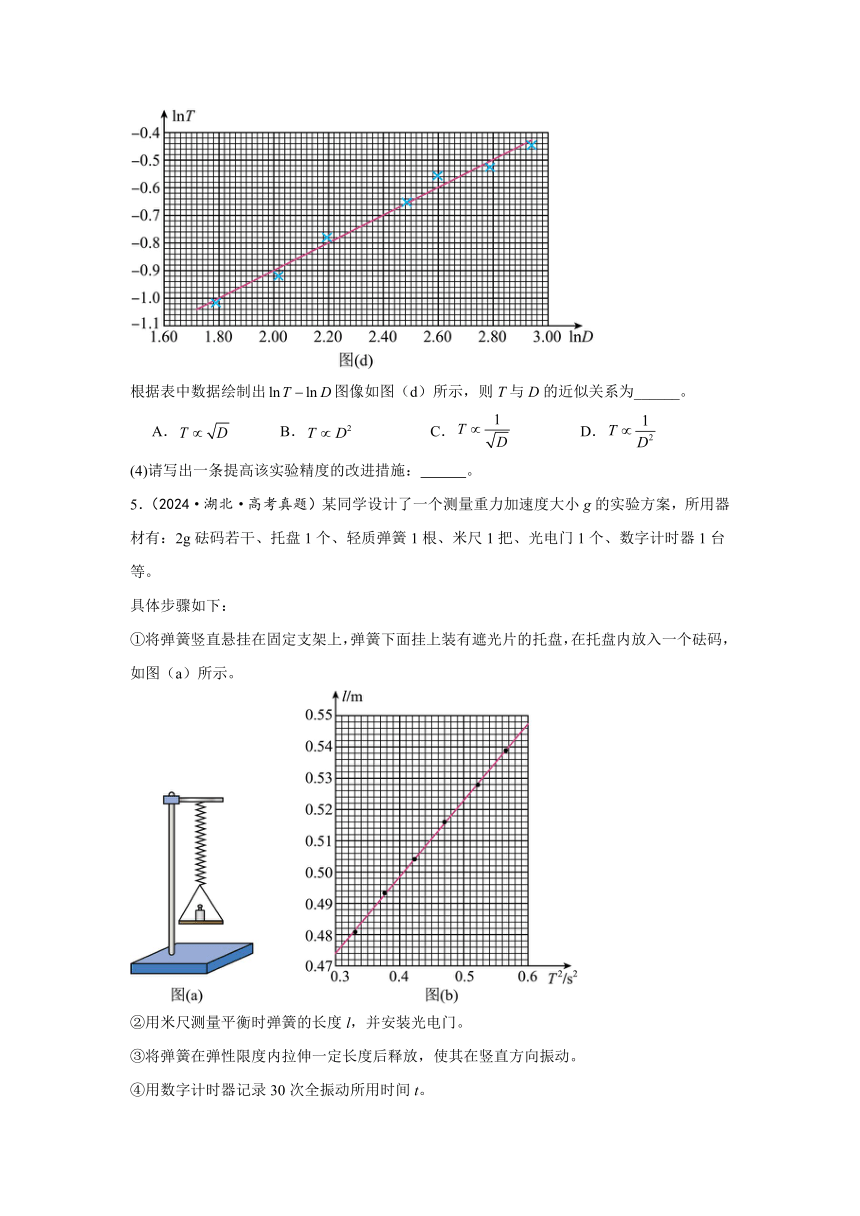

根据表中数据绘制出图像如图（d）所示，则T与D的近似关系为______。
A． B． C． D．
(4)请写出一条提高该实验精度的改进措施： 。
5．（2024·湖北·高考真题）某同学设计了一个测量重力加速度大小g的实验方案，所用器材有：2g砝码若干、托盘1个、轻质弹簧1根、米尺1把、光电门1个、数字计时器1台等。
具体步骤如下：
①将弹簧竖直悬挂在固定支架上，弹簧下面挂上装有遮光片的托盘，在托盘内放入一个砝码，如图（a）所示。
②用米尺测量平衡时弹簧的长度l，并安装光电门。
③将弹簧在弹性限度内拉伸一定长度后释放，使其在竖直方向振动。
④用数字计时器记录30次全振动所用时间t。
⑤逐次增加托盘内砝码的数量，重复②③④的操作。
该同学将振动系统理想化为弹簧振子。已知弹簧振子的振动周期，其中k为弹簧的劲度系数，M为振子的质量。
(1)由步骤④，可知振动周期 。
(2)设弹簧的原长为，则l与g、、T的关系式为 。
(3)由实验数据作出的图线如图（b）所示，可得 （保留三位有效数字，取9.87）。
(4)本实验的误差来源包括_____（双选，填标号）。
A．空气阻力
B．弹簧质量不为零
C．光电门的位置稍微偏离托盘的平衡位置
[素养提升练]
6．（2024·河北·高考真题）图1为探究平抛运动特点的装置，其斜槽位置固定且末端水平，固定坐标纸的背板处于竖直面内，钢球在斜槽中从某一高度滚下，从末端飞出，落在倾斜的挡板上挤压复写纸，在坐标纸上留下印迹．某同学利用此装置通过多次释放钢球，得到了如图2所示的印迹，坐标纸的y轴对应竖直方向，坐标原点对应平抛起点．
①每次由静止释放钢球时，钢球在斜槽上的高度 （填“相同”或“不同”）。
②在坐标纸中描绘出钢球做平抛运动的轨迹。
③根据轨迹，求得钢球做平抛运动的初速度大小为 （当地重力加速度g为,保留2位有效数字）。
7．（2024·江西·高考真题）某小组探究物体加速度与其所受合外力的关系。实验装置如图（a）所示，水平轨道上安装两个光电门，小车上固定一遮光片，细线一端与小车连接，另一端跨过定滑轮挂上钩码。
（1）实验前调节轨道右端滑轮高度，使细线与轨道平行，再适当垫高轨道左端以平衡小车所受摩擦力。
（2）小车的质量为。利用光电门系统测出不同钩码质量m时小车加速度a。钩码所受重力记为F，作出图像，如图（b）中图线甲所示。
（3）由图线甲可知，F较小时，a与F成正比；F较大时，a与F不成正比。为了进一步探究，将小车的质量增加至，重复步骤（2）的测量过程，作出图像，如图（b）中图线乙所示。
（4）与图线甲相比，图线乙的线性区间 ，非线性区间 。再将小车的质量增加至，重复步骤（2）的测量过程，记录钩码所受重力F与小车加速度a，如表所示（表中第组数据未列出）。
序号 1 2 3 4 5
钩码所受重力 0.020 0.040 0.060 0.080 0.100
小车加速度 0.26 0.55 0.82 1.08 1.36
序号 6 7 8 15
钩码所受重力 0.120 0.140 0.160 …… 0.300
小车加速度 1.67 1.95 2.20 …… 3.92
（5）请在图（b）中补充描出第6至8三个数据点，并补充完成图线丙 。
（6）根据以上实验结果猜想和推断：小车的质量 时，a与F成正比。结合所学知识对上述推断进行解释： 。
8．（2024·福建·高考真题）某小组基于动量守恒定律测量玩具枪子弹离开枪口的速度大小，实验装置如图（a）所示。所用器材有：玩具枪、玩具子弹、装有挡光片的小车、轨道、光电门、光电计时器、十分度游标卡尺、电子秤等。实验步骤如下：
（1）用电子秤分别测量小车的质量M和子弹的质量m；
（2）用游标卡尺测量挡光片宽度d，示数如图（b）所示，宽度d= cm；
（3）平衡小车沿轨道滑行过程中的阻力。在轨道上安装光电门A和B，让装有挡光片的小车以一定初速度由右向左运动，若测得挡光片经过A、B的挡光时间分别为13.56ms、17.90ms，则应适当调高轨道的 （填“左”或“右”）端。经过多次调整，直至挡光时间相等；
（4）让小车处于A的右侧，枪口靠近小车，发射子弹，使子弹沿轨道方向射出并粘在小车上，小车向左运动经过光电门A，测得挡光片经过A的挡光时间；
（5）根据上述测量数据，利用公式v= （用d、m、M、表示）即可得到子弹离开枪口的速度大小v；
（6）重复步骤（4）五次，并计算出每次的v值，填入下表；
次数 1 2 3 4 5
速度v（） 59.1 60.9 60.3 58.7 59.5
（7）根据表中数据，可得子弹速度大小v的平均值为 m/s。（结果保留3位有效数字）
参考答案
1．(1)
(2)①没有做到弹簧秤、细绳、橡皮条都与木板平行；②读数时没有正视弹簧测力计
【详解】（1）按照给定的标度画出F1、F2和F的图示，然后按平行四边形定则画出F1、F2的合力F′，如下图所示
（2）F和F′不完全重合的误差可能是：①没有做到弹簧秤、细绳、橡皮条都与木板平行；②读数时没有正视弹簧测力计。
2．(1)B
(2)3.34
(3) 不能 B
【详解】（1）应手提纸带上端使纸带竖直，同时使重物靠近打点计时器，由静止释放。
故选B。
（2）根据匀变速直线运动中间时刻的瞬时速度等于该过程平均速度可得打点“13”时，重锤下落的速度大小
（3）[1][2]某同学用纸带的数据求出重力加速度g=9.77m/s2，并用此g值计算得出打点“1”到“13”过程重锤的重力势能减小值为5.09m，另计算得动能增加值为5.08m（m为重锤质量），则该结果不能验证机械能守恒定律，理由是：该同学求出的9.77m/s2是重锤受到空气阻力时做匀加速运动的加速度a=9.77m/s2，不是当地的重力加速度，5.09m也不是重力势能的减少量。没有当地的重力加速度的数值，无法求出重力势能的减少量，所以无法验证机械能守恒定律。
故选B。
3． 非线性
【详解】（4）[1]由表中数据在图（b）中描点画图，如图所示。
（5）[2]由绘制的图线可知，下落高度随时间的变化是非线性关系。
（6）[3]如果长直木条做自由落体运动，则满足
由
可得
解得
4．(1)7.54/7.55/7.56
(2)10
(3)A
(4)见解析
【详解】（1）刻度尺的分度值为0.1cm，需要估读到分度值下一位，读数为
（2）积木左端两次经过参考点O为一个周期，当积木左端某次与O点等高时记为第0次并开始计时，之后每计数一次，经历半个周期，可知，第20次时停止计时，这一过程中积木摆动了10个周期。
（3）由图（d）可知，与成线性关系，根据图像可知，直线经过与，则有
解得
则有
解得
可知
故选A。
（4）为了减小实验误差，提高该实验精度的改进措施：用游标卡尺测量外径D、通过测量40次或60次左端与O点等高所用时间来求周期、适当减小摆动的幅度。
5．(1)
(2)
(3)
(4)AB
【详解】（1）30次全振动所用时间t，则振动周期
（2）弹簧振子的振动周期
可得振子的质量
振子平衡时，根据平衡条件
可得
则l与g、、T的关系式为
（3）根据整理可得
则图像斜率
解得
（4）A．空气阻力的存在会影响弹簧振子的振动周期，是实验的误差来源之一，故A正确；
B．根据弹簧振子周期公式可知，振子的质量影响振子的周期，通过光电门测量出的周期为振子考虑弹簧质量的真实周期，而根据（3）问求出的的关系是不考虑弹簧质量的关系式子，二者的中的是不相等的，所以弹簧质量不为零是误差来源之一，故B正确；
C．利用光电门与数字计时器的组合测量周期的原理：根据简谐运动的规律可知，只要从开始计时起，振子的速度第二次与开始计时的速度相等即为一个周期，与是否在平衡位置无关，故C错误。
故选AB。
6． 相同 0.71
【详解】[1]为保证钢球每次平抛运动的初速度相同，必须让钢球在斜槽上同一位置静止释放，故高度相同；
[2]描点连线用平滑曲线连接，钢球做平抛运动的轨迹如图所示
[3]因为抛出点在坐标原点，为方便计算，在图线上找到较远的点，在图线上找到坐标为19.6cm的点为研究位置，该点坐标为，根据平抛运动规律
，
解得
7． 较大 较小 远大于钩码质量 见解析
【详解】（4）[1][2]由题图（b）分析可知，与图线甲相比，图线之的线性区间较大，非线性区间较小；
（5）[3]在坐标系中进行描点，结合其他点用平滑的曲线拟合，使尽可能多的点在线上，不在线上的点均匀分布在线的两侧，如下图所示
（6）[4][5]设绳子拉力为，对钩码根据牛顿第二定律有
对小车根据牛顿第二定律有
联立解得
变形得
当时，可认为
则
即a与F成正比。
8． 0.99 右 59.7
【详解】（2）[1]游标卡尺的分度值为0.1mm，则挡光片的宽度为
（3）[2]小车经过光电门的速度为
测得挡光片经过A、B的挡光时间分别为13.56ms、17.90ms，可知小车经过光电门A的速度大于经过光电门B的速度，故应适当调高轨道的右端；
（5）[3]小车经过光电门的速度为
子弹粘上小车的过程，根据动量守恒定律有
解得
（7）[4]根据表格数据，可得子弹速度大小v的平均值为
