2025年甘肃省嘉峪关市中考物理一模试卷（含解析）

2025年甘肃省嘉峪关市中考物理一模试卷
一、单选题：本大题共6小题，共12分。
1.杭州亚运会火炬“薪火”采用了新型材料，环保轻盈，火炬中生物质燃气燃烧时温度约为，手握火炬一点都不烫手。由以上信息分析出这种新型材料具有的特性是( )
A. 电阻大 B. 热值大 C. 密度大 D. 导热性差
2.找一块塑料板，用丝绸快速摩擦整个板面图甲，然后用干燥的手指在塑料板上写一个“中”字图乙，再向塑料板上均匀撒上一层干木屑，将塑料板竖起，塑料板上就会显现出“中”字图丙。关于上述现象，下列说法不正确的是( )
A. 图甲中，丝绸摩擦塑料板创造了电荷，塑料板带上电
B. 图乙中，干燥的手指是导体
C. 图丙中，被摩擦过的塑料板能够吸引轻小的干木屑
D. 图丙中，塑料板竖起时，“中”字部分干木屑受重力作用下落
3.下列做法符合安全用电原则的是( )
A. 在同一个插座上同时使用多个大功率用电器
B. 发现有人触电，立即用手将触电者拉离
C. 在高大建筑物的顶端安装避雷针可以防雷
D. 充电线的绝缘皮破损后继续使用

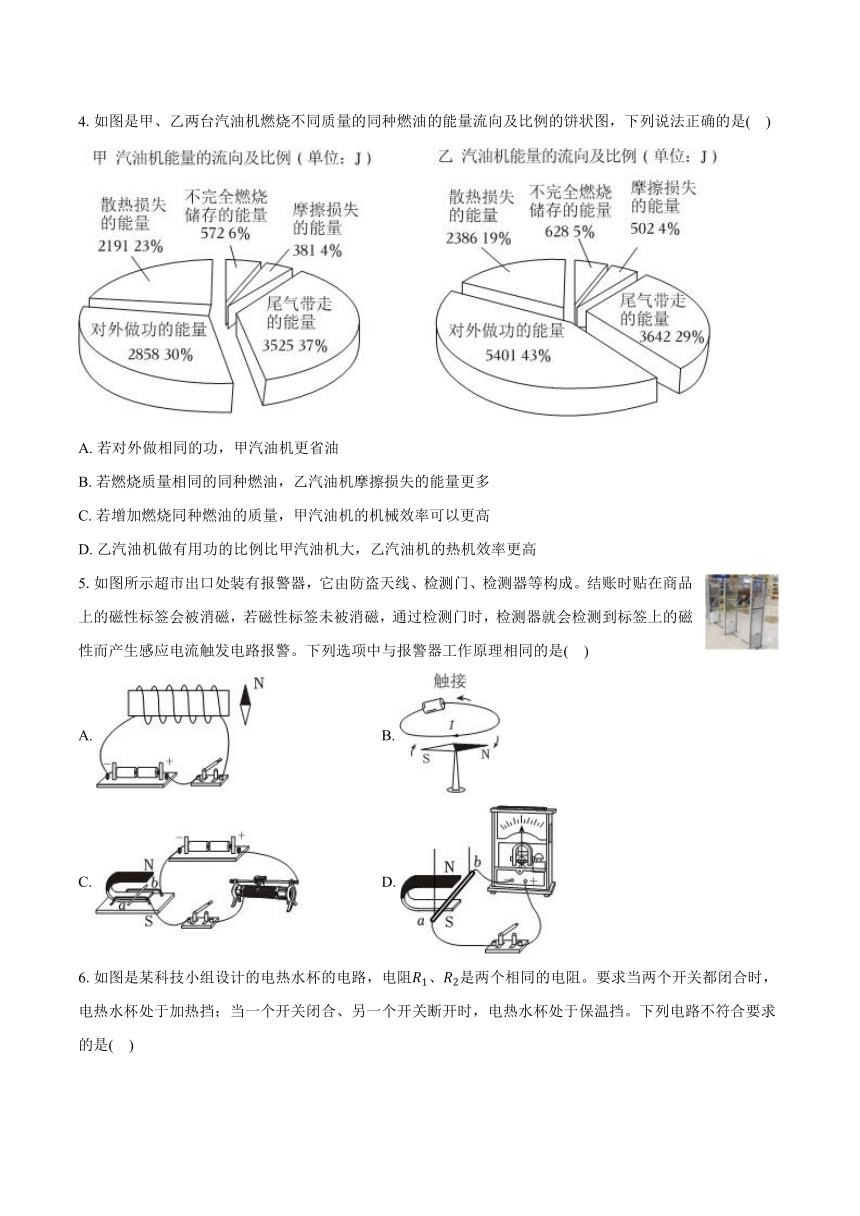

4.如图是甲、乙两台汽油机燃烧不同质量的同种燃油的能量流向及比例的饼状图，下列说法正确的是( )
A. 若对外做相同的功，甲汽油机更省油
B. 若燃烧质量相同的同种燃油，乙汽油机摩擦损失的能量更多
C. 若增加燃烧同种燃油的质量，甲汽油机的机械效率可以更高
D. 乙汽油机做有用功的比例比甲汽油机大，乙汽油机的热机效率更高
5.如图所示超市出口处装有报警器，它由防盗天线、检测门、检测器等构成。结账时贴在商品上的磁性标签会被消磁，若磁性标签未被消磁，通过检测门时，检测器就会检测到标签上的磁性而产生感应电流触发电路报警。下列选项中与报警器工作原理相同的是( )
A. B.
C. D.

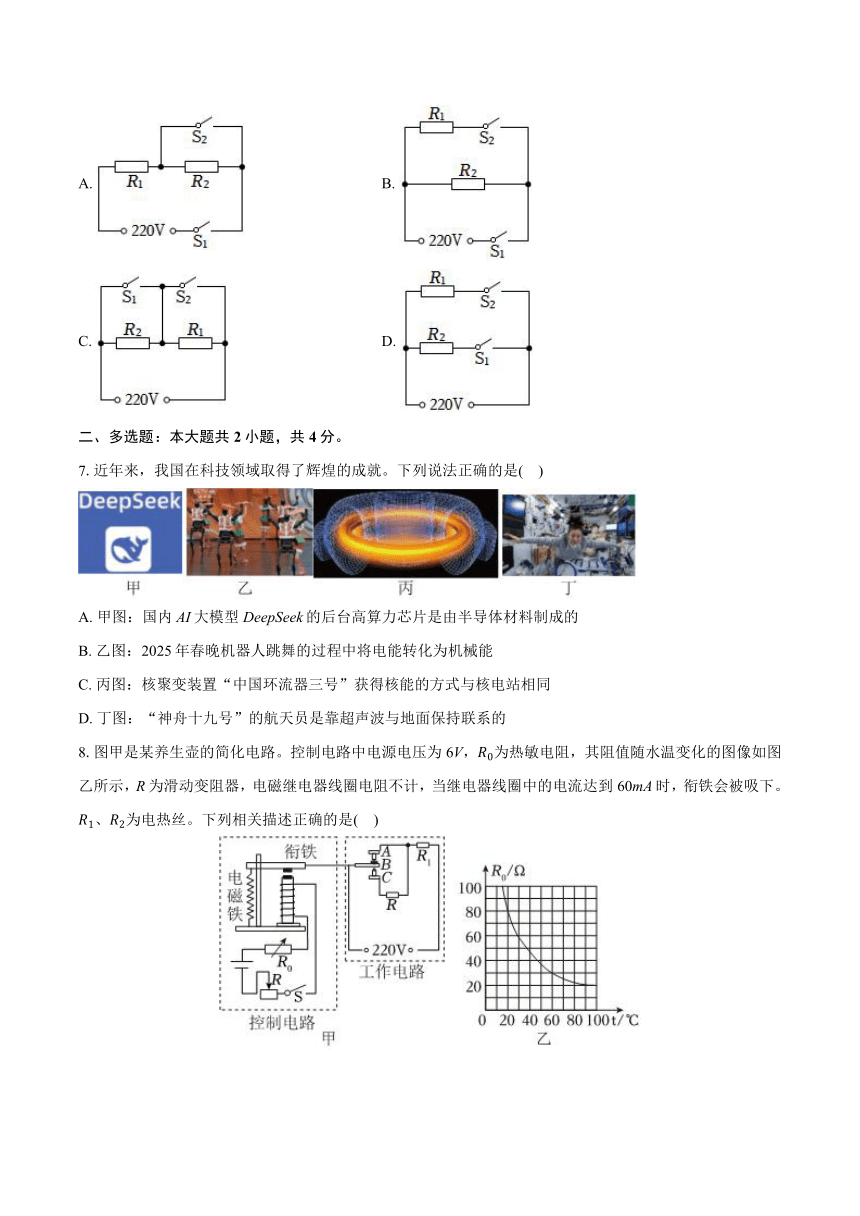

6.如图是某科技小组设计的电热水杯的电路，电阻、是两个相同的电阻。要求当两个开关都闭合时，电热水杯处于加热挡；当一个开关闭合、另一个开关断开时，电热水杯处于保温挡。下列电路不符合要求的是( )
A. B.
C. D.
二、多选题：本大题共2小题，共4分。
7.近年来，我国在科技领域取得了辉煌的成就。下列说法正确的是( )
A. 甲图：国内AI大模型DeepSeek的后台高算力芯片是由半导体材料制成的
B. 乙图：2025年春晚机器人跳舞的过程中将电能转化为机械能
C. 丙图：核聚变装置“中国环流器三号”获得核能的方式与核电站相同
D. 丁图：“神舟十九号”的航天员是靠超声波与地面保持联系的
8.图甲是某养生壶的简化电路。控制电路中电源电压为6V，为热敏电阻，其阻值随水温变化的图像如图乙所示，R为滑动变阻器，电磁继电器线圈电阻不计，当继电器线圈中的电流达到60mA时，衔铁会被吸下。、为电热丝。下列相关描述正确的是( )
A. 电磁继电器工作时利用了电流的磁效应
B. 闭合开关S后电磁铁上端为S极
C. 如果设定水温达到时停止加热进行保温，则滑动变阻器接入电路的阻值为
D. 滑动变阻器滑片右移，可以降低设定的最高水温
三、填空题：本大题共6小题，共14分。

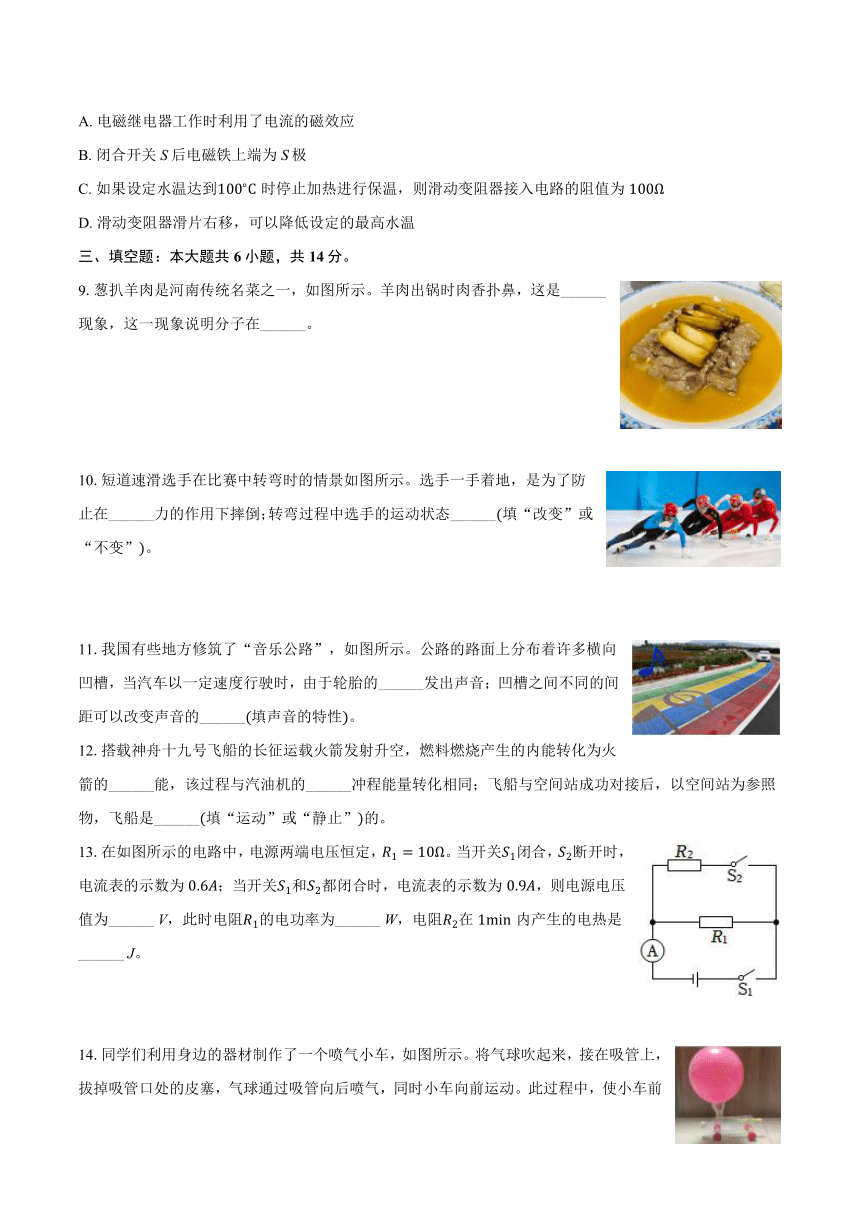

9.葱扒羊肉是河南传统名菜之一，如图所示。羊肉出锅时肉香扑鼻，这是______现象，这一现象说明分子在______。
10.短道速滑选手在比赛中转弯时的情景如图所示。选手一手着地，是为了防止在______力的作用下摔倒；转弯过程中选手的运动状态______填“改变”或“不变”。
11.我国有些地方修筑了“音乐公路”，如图所示。公路的路面上分布着许多横向凹槽，当汽车以一定速度行驶时，由于轮胎的______发出声音；凹槽之间不同的间距可以改变声音的______填声音的特性。
12.搭载神舟十九号飞船的长征运载火箭发射升空，燃料燃烧产生的内能转化为火箭的______能，该过程与汽油机的______冲程能量转化相同；飞船与空间站成功对接后，以空间站为参照物，飞船是______填“运动”或“静止”的。
13.在如图所示的电路中，电源两端电压恒定，。当开关闭合，断开时，电流表的示数为；当开关和都闭合时，电流表的示数为，则电源电压值为______ V，此时电阻的电功率为______ W，电阻在内产生的电热是______ J。
14.同学们利用身边的器材制作了一个喷气小车，如图所示。将气球吹起来，接在吸管上，拔掉吸管口处的皮塞，气球通过吸管向后喷气，同时小车向前运动。此过程中，使小车前进的动力是由______填“地面”或“喷出的气体”提供的。若想让小车运动更远，可行的操作是______。
四、作图题：本大题共2小题，共4分。

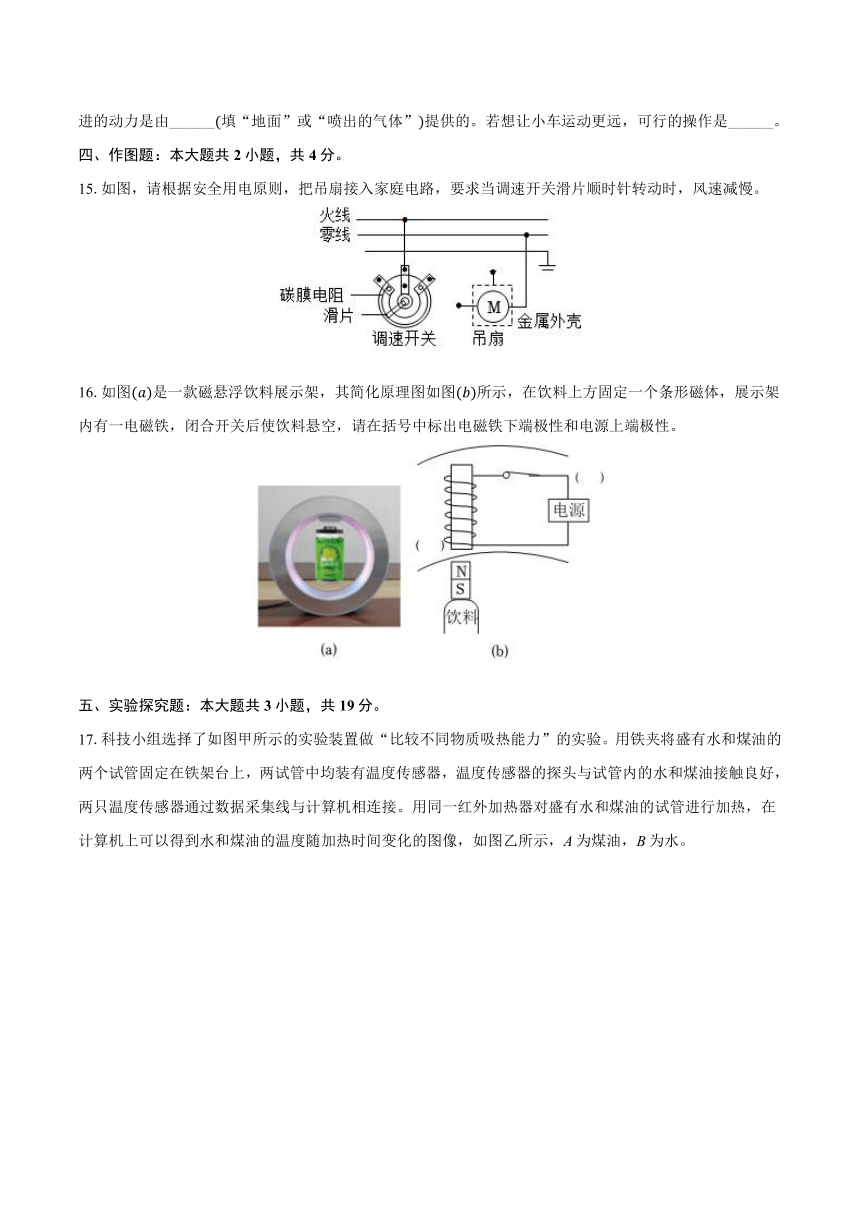

15.如图，请根据安全用电原则，把吊扇接入家庭电路，要求当调速开关滑片顺时针转动时，风速减慢。
16.如图是一款磁悬浮饮料展示架，其简化原理图如图所示，在饮料上方固定一个条形磁体，展示架内有一电磁铁，闭合开关后使饮料悬空，请在括号中标出电磁铁下端极性和电源上端极性。
五、实验探究题：本大题共3小题，共19分。
17.科技小组选择了如图甲所示的实验装置做“比较不同物质吸热能力”的实验。用铁夹将盛有水和煤油的两个试管固定在铁架台上，两试管中均装有温度传感器，温度传感器的探头与试管内的水和煤油接触良好，两只温度传感器通过数据采集线与计算机相连接。用同一红外加热器对盛有水和煤油的试管进行加热，在计算机上可以得到水和煤油的温度随加热时间变化的图像，如图乙所示，A为煤油，B为水。
为了便于探究，应在两个相同的试管中加入______填“质量”或“体积”相同的水和煤油。
选择同一红外加热器给水和煤油加热的优点是______。
在这个实验中，可以得出______填“水”或“煤油”的吸热能力更强。请写出你得出此结论的理由：______。
18.小英同学在“探究串联电路的电压规律”的实验中，采用的电路如图甲所示。
根据电路图，小英进行电路连接，当她连接好最后一根导线时两灯立即发光，说明小英连接电路时开关处于______状态。她还观察到电压表示数如图乙所示，为了使实验结果更准确，接下来她应该断开开关，______。
小英应选择多只规格______填“相同”或“不同”的小灯泡进行多次测量，目的是______。
小英在测灯泡两端的电压时，为了节省时间，在图甲实验基础上将电压表B点不动，只断开A点，并改接到C点上。她用这种方法______填“能”或“不能”测出两端的电压。
通过分析表中的三次实验数据，可得出结论：______用表中字母写出表达式。
实验次数 两端的电压 两端的电压 和两端总电压
1
2
3
19.有一只小灯泡的铭牌上仅能看清“”的字样，小强为了测量该小灯泡的额定功率，进行了如下实验：
请你用笔画线代替导线，将图甲中的电路图补充完整。
在开关闭合前，滑动变阻器的滑片P需要先移至______填“A端”或“B端”。闭合开关后，小强发现电压表有示数，电流表无示数，移动滑片，小灯泡不亮，此时小强应检查______填写元件是否出现问题。
为了测量小灯泡的额定功率，实验中移动滑动变阻器的滑片P，当______时，小灯泡正常工作，电压表的示数如图乙所示，则小灯泡的额定电压为______ V，小灯泡的额定功率为______ W。
小强对实验进行了拓展，利用如图丙所示的电路，测出了另一只额定电流为的小灯泡的额定功率，请完成下列实验步骤：
①闭合开关，开关连接b，移动滑动变阻器的滑片，使电流表示数为______；
②保持滑动变阻器的滑片位置不变，开关连接a，调节电阻箱的阻值，使电流表示数为，读出电阻箱的示数为。
③则小灯泡的额定功率表达式______用字母表示。
六、计算题：本大题共2小题，共17分。
20.商场有甲、乙两种电热水壶，相关参数如表所示。请回答下列问题。
电热水壶 额定电压 额定功率
甲 220V 1000W
乙 220V 1500W
甲电热水壶正常工作时的电阻是多少？
家庭电路电压是220V，室内插座的额定电流是5A，用该插座给电热水壶供电。通过计算说明，从安全用电的角度考虑，应选购哪种电热水壶？
经测试发现，甲电热水壶正常工作时，将质量为1kg的水从加热到用时210s。若乙电热水壶的加热效率为，通过计算说明，从节能的角度考虑，应选购哪种电热水壶？
21.如图甲所示为一个加湿器，图乙所示为其内部湿度检测装置的简化电路图，图丙所示为加湿器内部湿度电阻R的阻值随湿度RH变化的关系图像。已知电源电压为12V，定值电阻，电压表的量程为在电路安全工作的前提下，请通过计算回答：
电压表的示数为6V时，电流表示数是多少？
电压表的示数为6V时，该电路的电功率是多少？
该加湿器能检测到的最大湿度值是多少？
答案和解析
1.【答案】D
【解析】解：杭州亚运会火炬“薪火”采用了新型材料，环保轻盈，火炬中生物质燃气燃烧时温度约为，手握火炬一点都不烫手，种新型材料具有导热性差，故D符合题意，ABC不符合题意。
故选：D。
物质属性是事物本身所固有的性质．是物质必然的、基本的、不可分离的特性，又是事物某个方面质的表现．一种物质常表现出多种属性。
本题考查物质的属性，属于基础题。
2.【答案】A
【解析】解：A、图甲中，丝绸摩擦塑料板电荷发生了转移，塑料板带上电，故A错误；
B、图乙中，干燥的手指是导体，故B正确；
C、图丙中，被摩擦过的塑料板能够吸引轻小的干木屑，故C正确；
D、图丙中，塑料板竖起时，“中”字部分干木屑受重力作用下落，故D正确。
故选：A。
摩擦起电的实质是电子的转移，不是创造了电荷。
容易导电的物体叫导体，不容易导电的物体叫绝缘体。
带电体可以吸引轻小物体。
由于地球的吸引而使物体受到的力叫重力。
本题考查的是摩擦起电的实质；知道导体和绝缘体；知道带电体的性质。
3.【答案】C
【解析】解：A、在同一个插座上不能同时使用多个大功率用电器，故A错误；
B、发现有人触电，应该立即切断电源，故B错误；
C、在高大建筑物的顶端安装避雷针可以防雷，故C正确；
D、充电线的绝缘皮破损后不能继续使用，应该及时更换，故D错误。
故选：C。
同一个插座上不能同时使用几个大功率用电器。
发现有人触电，立即切断电源。
在高大建筑物的顶端安装避雷针可以防雷。
绝缘皮破损后应该及时更换。
本题考查的是安全用电的原则；知道避雷针的作用。
4.【答案】D
【解析】解：若对外做功的能量相同，乙汽油机更省油，因为乙汽油机的效率比甲汽油机的效率高，故A错误；
B.由饼图可知，若燃烧质量相同的同种燃油，乙汽油机摩擦损失的能量相同，都为，故B错误；
C.若增加燃烧同种燃油的质量，甲汽油机的机械效率不可以更高，因为机械效率与燃烧燃料的质量无关，故C错误；
D.乙汽油机做有用功的比例比甲汽油机大，乙汽油机的热机效率更大，故D正确；
故选：D。
热机的效率是指用来做有用功的能量与燃料完全燃烧产生的能量之比。
此题主要考查了热机的效率以及影响热机效率的因素。
5.【答案】D
【解析】解：由“未消磁通过检测门，检测器就会检测到标签上的磁性而触发电路报警”可知，该过程中有感应电流产生，所以该报警器的工作原理是电磁感应现象；
A、该实验是探究电磁铁磁性强弱影响因素的实验，故A不符合题意；
B、该实验是奥斯特实验，说明通电导线周围有磁场，是电流的磁效应，故B不符合题意；
C、该装置中有电源，通电导体在磁场中受力而运动，反映了电动机的工作原理，故C不符合题意；
D、该实验中无电源，是探究电磁感应现象的实验，与题中报警器的工作原理相同，故D符合题意；
故选：D。
闭合电路中的一部分导体在磁场中做切割磁感线运动时，电路中就有感应电流，该现象称为电磁感应现象，该过程中将机械能转化为电能。
电磁感应与通电导体在磁场中受力运动这两个实验的前提条件是不同的，电磁感应是用来产生电的，所以该实验装置中没有电源；而通电导体在磁场中受力的实验，电路中有电源。因此可以利用电路中有无电源来区分两个实验。
6.【答案】C
【解析】解：由电路图可知，电源电压不变，当两个开关都闭合时，电路为的简单电路，电路的总功率为：，电烤箱处于“高温挡”状态；
只闭合开关时，、是串联在电路中，电路的总功率为；，电烤箱处于“低温挡”状态，故A符合要求；
B.由电路图可知，电源电压不变，当两个开关都闭合时，、是并联在电路中，电路的总功率为；，电烤箱处于“高温挡”状态；
只闭合开关时，电路为的简单电路，电路的总功率为：，电烤箱处于“低温挡”状态，故B符合要求；
C.由电路图可知，电源电压不变，当两个开关都闭合时，电源短路，故C不符合要求；
D.由电路图可知，电源电压不变，当两个开关都闭合时，、是并联在电路中，电路的总功率为；，电烤箱处于“高温挡”状态；
只闭合开关或时，电路为或的简单电路，电路的总功率为：或：，电烤箱处于“低温挡”状态，故D符合要求。
故选：C。
分析电路，根据串并联电路电阻规律，根据可知，分析解答。
根据题意判断开关与各电热丝以及电热丝、之间的连接方式是正确解题的关键。
7.【答案】AB
【解析】解：A、国内AI大模型DeepSeek的后台高算力芯片是由半导体材料制成的，故A正确；
B、2025年春晚机器人跳舞的过程中将电能转化为机械能，故B正确；
C、核聚变装置“中国环流器三号”获得核能的方式与核电站不同，故C错误；
D、“神舟十九号”的航天员是靠电磁波与地面保持联系的，故D错误。
故选：AB。
半导体的导电能力介于导体和绝缘体之间；
电能与机械能之间可以相互转化；
获取核能的方式：核聚变和核裂变；
电磁波的传播不需要介质。
本题考查了有关半导体和核能的有关知识，属于基础题。
8.【答案】AD
【解析】解：电磁继电器中的电磁铁的工作原理是电流的磁效应，故A正确；
B.由图可知，电流从螺线管的下方外侧流入线圈，上方流出，根据安培定则可以判断通电后电磁铁上端为N极，故B错误；
C.当继电器线圈电流达到60mA时，衔铁会被吸下，进行保温，根据欧姆定律知，此时控制电路总电阻
；
水温达到时，的阻值为，根据串联电路的电阻规律知，滑动变阻器接入电路的阻值；故C错误；
D.滑动变阻器滑片右移，接入电路阻值变小，当继电器线圈电流达到60mA时，电路的电压不变，根据欧姆定律知，电路的总电阻不变，则热敏电阻阻值变大，热敏电阻阻值随温度升高而减小，则设定温度变小，故D正确。
故选：AD。
电磁铁的工作原理是电流的磁效应；
根据安培定则确定磁极；
根据欧姆定律计算总电阻，根据串联电阻规律计算；
滑动变阻器滑片右移，接入电路阻值变小，根据电磁铁工作时的电流不变，电阻不变，结合串联的电阻规律分析解答。
在本题的计算中主要考查了欧姆定律的运用、串联电路的特点、安培定则等，属于中档题。
9.【答案】扩散 不停地做无规则运动
【解析】解：羊肉出锅时肉香扑鼻，这是扩散现象，这一现象说明分子在不停地做无规则运动。
故答案为：扩散；不停地做无规则运动。
不同物质相互接触时彼此进入对方的现象叫扩散，扩散现象是分子不停地做无规则运动的体现，温度越高，扩散越快，分子运动越剧烈。
本题考查扩散现象，属于基础题。
10.【答案】重 改变
【解析】解：短道速滑选手在比赛中转弯时，由于身体倾斜，重心偏移，所以选手一手着地，是为了防止在重力的作用下摔倒；
转弯过程中的速度方向时刻在改变，因此运动状态也一直在改变。
故答案为：重；改变。
地球附近的一切物体都受到重力的作用；
物体运动状态的变化包括：①速度大小的改变；②运动方向的改变。只要其中的一个发生了变化，我们就说物体的运动状态发生了改变。
此题考查重力、物体运动状态变化的判断，属于基础题目，难度不大。
11.【答案】振动 音调
【解析】解：我们听到的“音乐公路”发出来的声音主要是通过疏密不同的横向凹槽振动产生的；
凹槽之间不同的间距改变时，轮胎振动的频率发生变化，故听到音乐的音调也会发生变化。
故答案为：振动；音调。
声音产生的原因是由物体的振动产生的。一切正在发声的物体都在振动，振动停止，则发声也停止；
音调与频率有关，频率越高，音调越高。
此题主要考查声音产生的原因和音调与频率的关系，难度不大。
12.【答案】机械 做功 静止
【解析】解：搭载神舟十九号飞船的长征运载火箭发射升空，燃料燃烧产生的内能转化为火箭的机械能，该过程与汽油机的做功冲程能量转化相同；飞船与空间站成功对接后，以空间站为参照物，飞船相对于空间站的位置没有发生改变，飞船是静止的。
故答案为：机械；做功；静止。
汽油机工作过程中能量的转化：①压缩冲程：机械能内能；②做功冲程：先是化学能内能，再由内能机械能。
物体相对于参照物的位置变化了，物体就是运动的；物体相对于参照物的位置不变，物体就是静止的。
本题考查四冲程能量的转化及运动与静止的相对性，属于基础题。
13.【答案】6 108
【解析】解：由图可知，开关闭合、断开时，电路为的简单电路，电流表测通过的电流，由电流表的示数可知通过的电流为；
由欧姆定律可得电源电压：；
电阻的电功率为：；
、都闭合时，两电阻并联，电流表测总电流，由电流表的示数可知干路电流，
因为并联电路中各支路互不影响，所以此时通过的电流不变，仍为，
由并联电路的电流特点可知通过的电流为：，
电阻在内产生的电热为：
。
故答案为：6；；108。
由图知，开关闭合、断开时，电路为的简单电路，电流表测通过的电流，由欧姆定律求出电源电压，根据算出电阻的电功率；
、都闭合时，两电阻并联，电流表测总电流；根据“并联电路中各支路互不影响”可知此时通过的电流，由并联电路的电流特点求出通过的电流，再根据算出电阻在内产生的电热。
本题考查了并联电路的特点、电功率和电热的计算，关键是分析得出两开关都闭合时通过的电流不变。
14.【答案】喷出的气体 增加气球内的气体量
【解析】解：物体间力的作用是相互的，气球通过吸管向后喷气，同时小车受到气体的反作用力，会向前运动，所以使小车前进的力的施力物体是喷出的气体。若想让小车运动更远，则需要使小车受到的气体的反作用力增大，需要增加气球内的气体量：这样可以使气球内的气体更多，喷出的气体量更大，产生的反作用力也更大，从而使小车运动得更远。
故答案为：喷出的气体；增加气球内的气体量。
力是物体对物体的作用，物体间力的作用是相互的，施加力的是施力物体，承受力的是受力物体。
本题考查了力的相互性，是力学基础知识的考查，是中考的热点。
15.【答案】解：调速开关控制吊扇，开关与吊扇串联，为了安全，开关要接在火线与吊扇之间，金属外壳要接地；
要求当调速开关滑片顺时针转动时，风速减慢，说明调速开关滑片顺时针转动时，电路中电流变小，电阻变大，因此吊扇左边接线柱要与开关右边接线柱相连，如图所示：

【解析】调速器开关相当于滑动变阻器，调速器要接在火线与吊扇之间；为了安全，吊扇在连接时要注意金属外壳应接地；要求当调速开关滑片顺时针转动时，风速减慢，则电路中电流变小、连入电阻变大，据此连接调速开关。
本题考查了吊扇调速开关的连接方法，注意：调速器开关要接在火线与吊扇之间。
16.【答案】解：饮料悬空，说明饮料罐受到引力作用，由磁极间的相互作用可知，电磁铁下方为S极，则电磁铁上端为N极，由安培定则得，电流从电磁铁上端流入，则电源上端为正极，如图所示：

【解析】饮料悬空，说明饮料罐受到引力作用，由异名磁极相吸引得，电磁铁下方为S极，由安培定则得电流方向，进一步得知电源的极性。
此题考查了磁极间的相互作用及安培定则，属于基础知识。
17.【答案】质量 控制相同时间吸热相同 水 由图可知，杯中的水和煤油升高相同的温度时，水和煤油的加热时间不相同，吸收的热量不相同，水的加热时间长，水的吸热能力更强
【解析】解：根据比较吸热能力的方法，要控制不同物质的质量相同，在两个相同的烧杯中应加入初温相同、质量相同的水和煤油；根据转换法，选用两个相同电加热器加热的目的是：使水和煤油在相同的时间内吸热热量相同。
为了比较水和煤油的吸热本领的大小，应使用相同的热源，通过比较加热时间来判断它们吸热的多少；
由图可知，杯中的水和煤油升高相同的温度时，水和煤油的加热时间不相同，吸收的热量不相同，水的加热时间长，水的吸热能力更强。
故答案为：质量；控制相同时间吸热相同；水；由图可知，杯中的水和煤油升高相同的温度时，水和煤油的加热时间不相同，吸收的热量不相同，水的加热时间长，水的吸热能力更强。
比较物质吸热能力有两种方法：
①使质量相同的不同物质升高相同的温度，比较吸收的热量多少，吸收热量多的吸热能力强；
②使质量相同的不同物质吸收相同的热量，比较温度的变化，温度变化小的吸热能力强；
使用相同的加热器通过加热时间的长短来比较吸热多少，这种方法叫转换法。
本题以“比较不同物质吸热能力”的实验为载体，考查了控制变量法和转换法的运用。
18.【答案】闭合 电压表换用小量程 不同 寻找普遍规律； 不能
【解析】解：根据电路图甲，小英进行电路连接，当她连接好最后一根导线时两灯立即发光，小英连接电路时开关处于闭合状态。她还观察到电压表示数如图乙所示，指针偏转角度过小，为了使实验结果更准确，接下来她应该断开开关，电压表换用小量程；
为了使探究得出的结论具有普遍意义，、应该选择规格不同的小灯泡；
已测出两端的电压，与A相连的为电压表负接线柱，与B相连的为电压表的正接线柱，在图甲中实验基础上将电压表B点不动，只断开A点，并改接到C点上，她用这种方法不能测出两端的电压，理由是电压表正负接线接反了；
分析表中的三次实验数据有：
；
；
可得出的结论为：
。
故答案为：闭合；电压表换用小量程；不同；寻找普遍规律；不能；。
为保护电路，连接电路时，开关要断开；电压表测量电压时要选择合适的量程，否则指针偏转角度过小或过大；
用归纳法得出普遍性的结论要满足2个条件：一是样本要有代表性，二是样本数量足够多；
用电压表测量电压时，电流从电压表正接线流入，从负接线柱流出，否则，电压表指针反向偏转；
分析表中数据得出结论。
本题探究串联电路电压规律，考查电压表的使用、注意事项及归纳法和分析数据归纳结论的能力。
19.【答案】A 灯泡 电流表示数为
【解析】解：电压表与灯并联，如下所示：
在开关闭合前，滑动变阻器的滑片P需要先移至阻值最大处，即 A端。闭合开关后，小强发现电压表有示数，电压表与电源连通，电流表无示数，移动滑片，小灯泡不亮，电路可能断路，此时小强应检查 灯泡是否出现问题。
为了测量小灯泡的额定功率，实验中移动滑动变阻器的滑片P，当 电流表示数为时，小灯泡正常工作，电压表的示数如图乙所示，电压表选用小量程，分度值为，电压为，则小灯泡的额定电压为 ，小灯泡的额定功率为
①闭合开关，开关连接b，灯与变阻器串联，电流表测电路的电流，移动滑动变阻器的滑片，使电流表示数为，灯正常发光；
②保持滑动变阻器的滑片位置不变，开关连接a，电阻箱与变阻器串联，调节电阻箱的阻值，使电流表示数为，读出电阻箱的示数为，可知灯正常发光时的电阻为，
③则小灯泡的额定功率表达式。
故答案为：见解析中的图；；灯泡；电流表示数为；；；①；②。
电压表与灯并联，如下所示：
在开关闭合前，滑动变阻器的滑片P需要先移至阻值最大处；
闭合开关后，电压表有示数，电压表与电源连通，电流表无示数，移动滑片，小灯泡不亮，电路可能断路，据此分析；
灯的额定为额定电流时，灯正常发光，根据电压表选用的小量程确定分度值读数，根据得出小灯泡的额定功率；
分析开关转换时电路的连接，根据等效替代法确定灯正常发光的电阻，根据得出额定功率。
本题测量该小灯泡的额定功率，考查电路连接、操作过程及测量电阻的特殊方法。
20.【答案】解：根据可知甲电热水壶正常工作时的电阻；
家庭电路电压是220V，室内插座的额定电流是5A，该插座允许接入的最大电功率
因为
所以从安全用电的角度考虑，应选购甲种电热水壶。
水从加热到，吸收的热量：
，
甲电热水壶消耗的电能：，
加热效率，
从节能的角度考虑，应选购乙种电热水壶。
答：甲电热水壶正常工作时的电阻是；
家庭电路电压是220V，室内插座的额定电流是5A，用该插座给电热水壶供电。通过计算说明，从安全用电的角度考虑，应选购甲电热水壶；
经测试发现，甲电热水壶正常工作时，将质量为1kg的水从加热到用时210s。若乙电热水壶的加热效率为，通过计算说明，从节能的角度考虑，应选购乙电热水壶。
【解析】解：根据可知甲电热水壶正常工作时的电阻；
家庭电路电压是220V，室内插座的额定电流是5A，根据得出该插座允许接入的最大电功率，与甲、乙电热水壶的功率比较判断从安全用电的角度考虑，应选购哪种电热水壶。
根据得出1kg水从加热到吸收的热量，根据得出甲电热水壶消耗的电能，根据效率公式得出甲的加热效率，与乙的加热效率比较判断从节能的角度考虑，应选购哪种电热水壶。
本题考查电功率和热量的有关计算，是一道综合题。
21.【答案】解：由图可知，定值电阻与湿敏电阻R串联，电压表测量湿敏电阻R两端的电压，电流表测量电路中的电流；
当电压表示数为6V时，由串联电路的电压特点可得，两端的电压：
，
此时通过的电流：
；
当电压表示数为6V时，电路的电功率：；
由图丙可知，湿度越大，湿敏电阻R的阻值越大，由串联分压规律可知，湿敏电阻两端的电压也越大即电压表示数越大，
因为电压表量程为，所以湿敏电阻R两端的电压最大为9V时，此时监测的湿度最大；
根据串联电路总电压等于各电阻两端的电压之和可知，两端的最小电压：
，
则电路中的最小电流：
，
根据欧姆定律可知，R接入电路的最大阻值：
；
由图乙可知能监测湿度的最大值为。
答：电压表的示数为6V时，电流表示数是；
电压表的示数为6V时，该电路的电功率是；
该加湿器能检测到的最大湿度值是。
【解析】由图可知：定值电阻与湿敏电阻R串联，电压表测量湿敏电阻R两端的电压，电流表测量电路中的电流；
电压表的示数为6V时，根据串联电路的电压特点求出两端的电压；利用欧姆定律求出通过的电流；
电压表的示数为6V时，利用即求出电路的电功率；
湿敏电阻R的阻值随湿度RH增大而增大，由于串联电路中电阻两端的电压随电阻值的增大而变大，所以根据电压表的最大示数，求出此时R的电阻，由图乙即可判断得出能监测湿度的最大值。
本题是一道信息给予题，认真审题、根据题意获取所需信息，应用串联电路特点、欧姆定律即可正确解题。
