人教版 选择性必修二 第五章 第三节
利用传感器制作简单的自动控制装置
自动门
自动干手机
引入新课
1.目标效果：当门窗紧闭时，蜂鸣器不响，指示灯亮；当门窗被打开时，蜂鸣器发出声音警报，指示灯灭。
靠近，蜂鸣器不响，指示灯亮；
远离，蜂鸣器发出声音警报，指示灯灭。
干簧管
一、门窗防盗报警装置
2.实验器材和装置
实验电路图
实验器材
一、门窗防盗报警装置
1．二极管：单向导电性，在正向电压作用下电阻很小，处于导通状态；在反向电压作用下电阻很大，处于截止状态。
器材介绍
2．电磁继电器：电磁继电器是一种电子控制器件，它具有控制系统（输入回路）和被控制系统（输出回路），通常应用于自动控制电路中，它实际上是用较小的电流、较低的电压去控制较大电流、较高的电压的一种“自动开关”。
器材介绍
3． 集成电路实验板: 使用插接的方式灵活地组装电路。
集成电路实验板的正面
集成电路实验板的背面
器材介绍

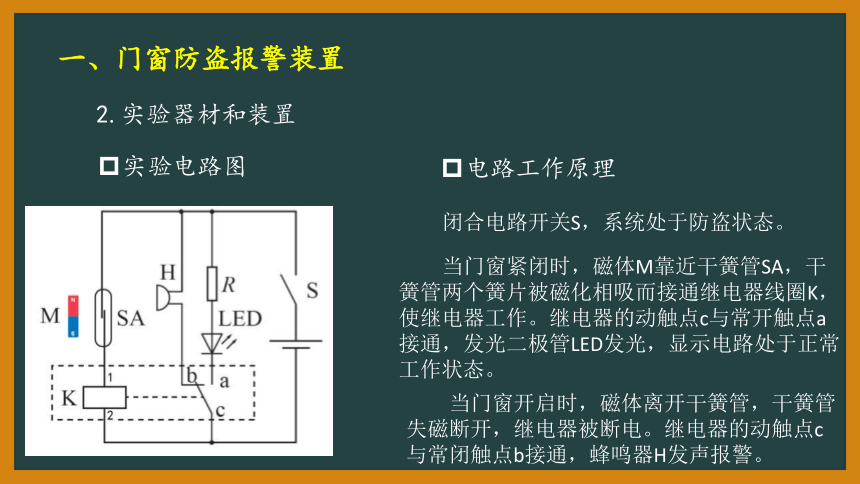

当门窗紧闭时，磁体M靠近干簧管SA，干簧管两个簧片被磁化相吸而接通继电器线圈K，使继电器工作。继电器的动触点c与常开触点a接通，发光二极管LED发光，显示电路处于正常工作状态。
当门窗开启时，磁体离开干簧管，干簧管失磁断开，继电器被断电。继电器的动触点c与常闭触点b接通，蜂鸣器H发声报警。
闭合电路开关S，系统处于防盗状态。
2.实验器材和装置
实验电路图
电路工作原理
一、门窗防盗报警装置

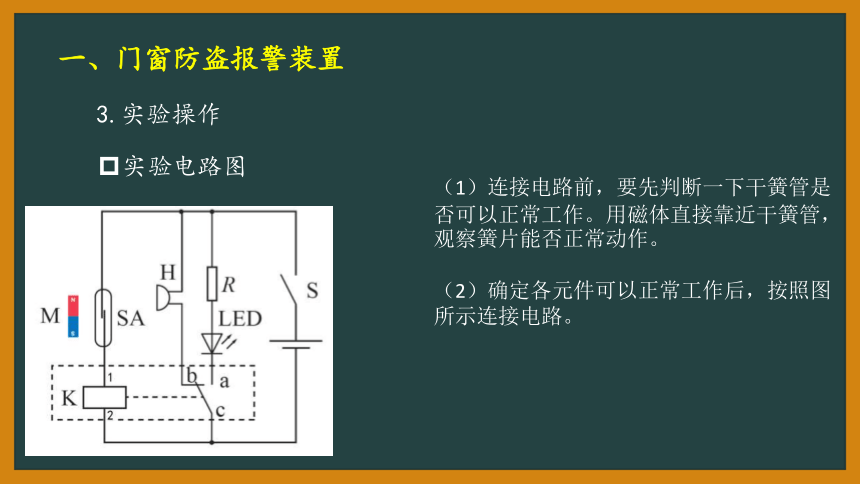

（1）连接电路前，要先判断一下干簧管是否可以正常工作。用磁体直接靠近干簧管，观察簧片能否正常动作。
（2）确定各元件可以正常工作后，按照图所示连接电路。
3.实验操作
实验电路图
一、门窗防盗报警装置
课堂练习
1
2
c
a
b
课堂练习
1.目标效果：在天色暗到一定程度时让路灯自动开启，而在天明时自动熄灭。
光照弱，路灯开启；
光照强，路灯熄灭。
光敏电阻
工作电流很微弱，
不能直接驱动执行机构工作，
需要放大电路。
晶体三极管
二、光控开关
三极管：全称应为半导体三极管，也称双极型晶体管、晶体三极管，是一种控制电流的半导体器件。其作用是把微弱信号放大成幅度值较大的电信号，也用作无触点开关。
器材介绍
e b c
2.实验器材和装置
实验电路图
实验器材
二、光控开关
电路工作原理
当环境光比较强时，光敏电阻RG的阻值很小，三极管不导通，发光二极管或继电器所在的回路相当于断路，即发光二极管不工作。
当环境光比较弱时，光敏电阻RG的阻值变大，三极管导通，且获得足够的基极电流，产生较大的集电极电流，点亮发光二极管。
2.实验器材和装置
实验电路图
二、光控开关
实验操作
按照甲电路图所示，将各元器件插接到集成电路板上
e b c
课堂练习
（1）让光敏电阻RG受到白天较强的自然光照射，调节电阻R1使发光二极管LED刚好不发光。
（2）遮挡RG，当光照减弱到某种程度时，就会看到发光二极管LED发光。
（3）让光照加强，当光照强到某种程度时，则发光二极管LED熄灭。
课堂练习
课后分层作业
必做题
P105 练习与应用第1、3题
选做题
P105 练习与应用第2题
