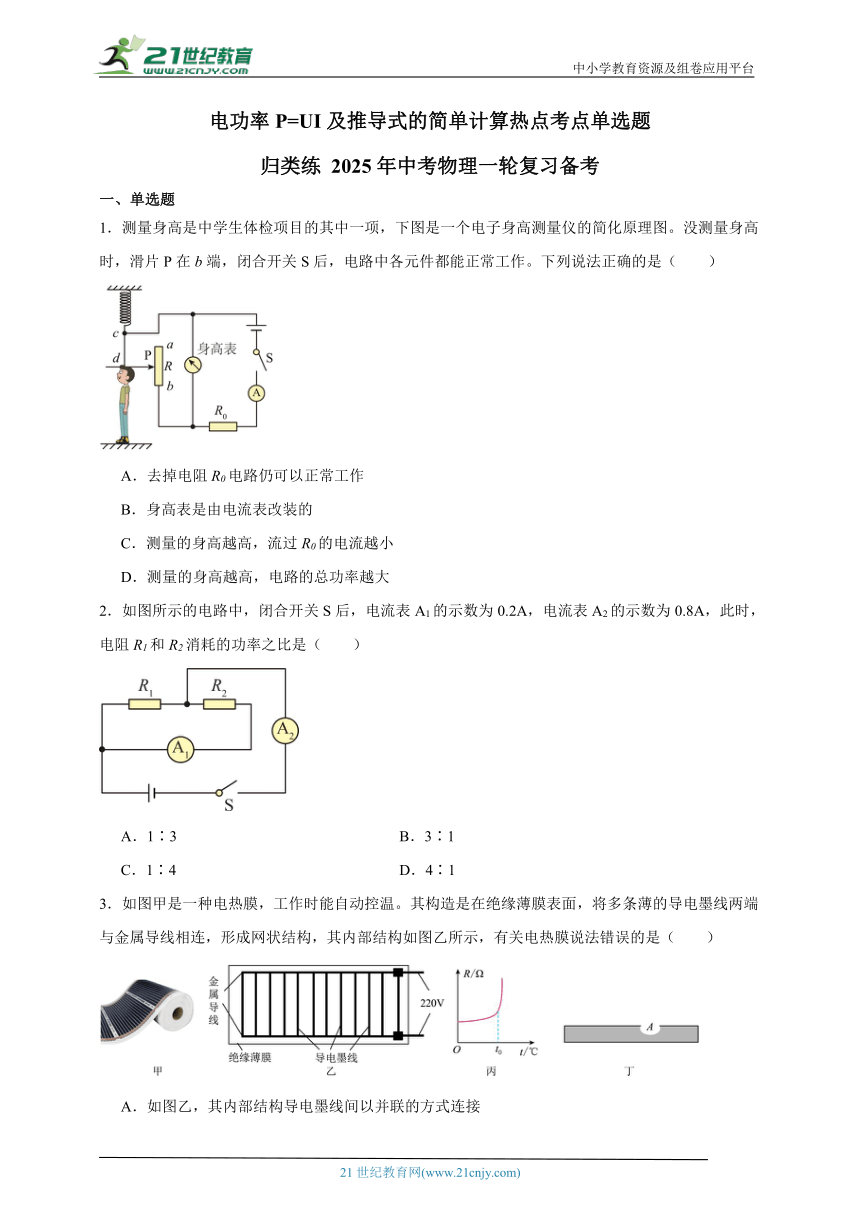

电功率P=UI及推导式的简单计算热点考点单选题
归类练 2025年中考物理一轮复习备考
一、单选题
1．测量身高是中学生体检项目的其中一项，下图是一个电子身高测量仪的简化原理图。没测量身高时，滑片P在b端，闭合开关S后，电路中各元件都能正常工作。下列说法正确的是（ ）
A．去掉电阻R0电路仍可以正常工作
B．身高表是由电流表改装的
C．测量的身高越高，流过R0的电流越小
D．测量的身高越高，电路的总功率越大
2．如图所示的电路中，闭合开关S后，电流表A1的示数为0.2A，电流表A2的示数为0.8A，此时，电阻R1和R2消耗的功率之比是（ ）
A．1∶3 B．3∶1
C．1∶4 D．4∶1
3．如图甲是一种电热膜，工作时能自动控温。其构造是在绝缘薄膜表面，将多条薄的导电墨线两端与金属导线相连，形成网状结构，其内部结构如图乙所示，有关电热膜说法错误的是（ ）
A．如图乙，其内部结构导电墨线间以并联的方式连接
B．如图丙，当温度到达并继续升温时，其功率会急剧减小
C．如图丁中A部分某根导电墨线局部材料脱落，这根导电墨线的电阻会增大
D．如图丁中A部分某根导电墨线局部材料脱落后，加在它两端的电压会变小

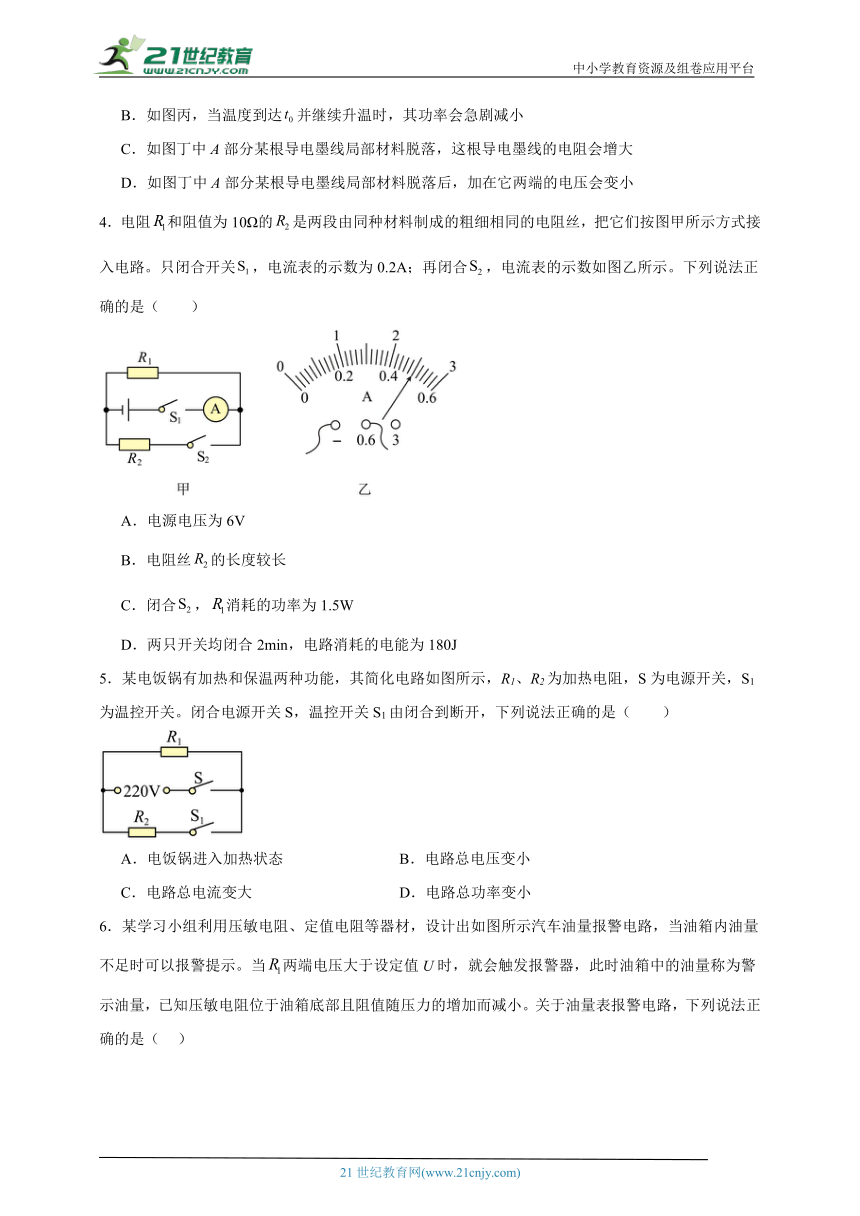

4．电阻和阻值为10Ω的是两段由同种材料制成的粗细相同的电阻丝，把它们按图甲所示方式接入电路。只闭合开关，电流表的示数为0.2A；再闭合，电流表的示数如图乙所示。下列说法正确的是（ ）
A．电源电压为6V
B．电阻丝的长度较长
C．闭合，消耗的功率为1.5W
D．两只开关均闭合2min，电路消耗的电能为180J
5．某电饭锅有加热和保温两种功能，其简化电路如图所示，R1、R2为加热电阻，S为电源开关，S1为温控开关。闭合电源开关S，温控开关S1由闭合到断开，下列说法正确的是（ ）
A．电饭锅进入加热状态 B．电路总电压变小
C．电路总电流变大 D．电路总功率变小
6．某学习小组利用压敏电阻、定值电阻等器材，设计出如图所示汽车油量报警电路，当油箱内油量不足时可以报警提示。当两端电压大于设定值U时，就会触发报警器，此时油箱中的油量称为警示油量，已知压敏电阻位于油箱底部且阻值随压力的增加而减小。关于油量表报警电路，下列说法正确的是（ ）
A．为定值电阻，为压敏电阻
B．若换用阻值更大的定值电阻，警示油量值会变小
C．若换用电压更大的电源，警示油量值会变小
D．随着油箱的油量减少，定值电阻消耗的功率增大

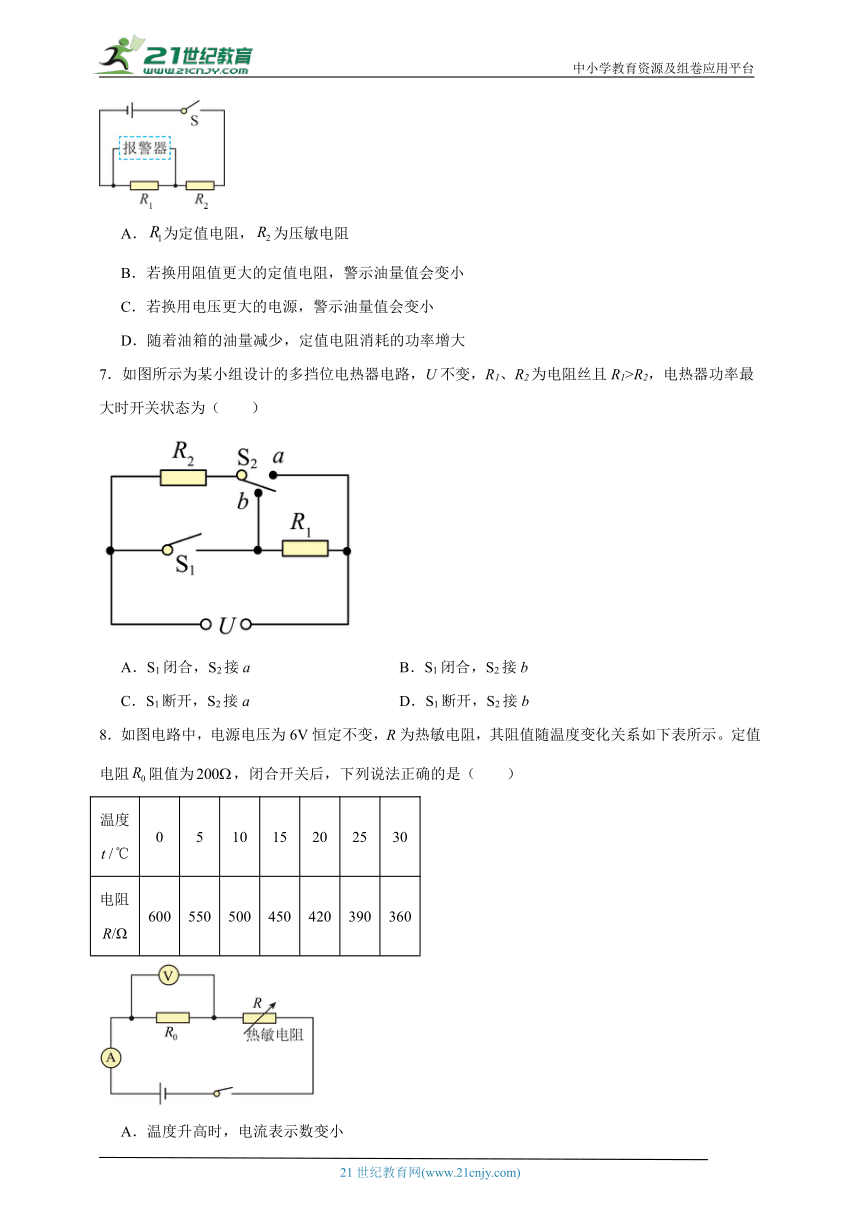

7．如图所示为某小组设计的多挡位电热器电路，U不变，R1、R2为电阻丝且R1>R2，电热器功率最大时开关状态为（ ）
A．S1闭合，S2接a B．S1闭合，S2接b
C．S1断开，S2接a D．S1断开，S2接b
8．如图电路中，电源电压为6V恒定不变，R为热敏电阻，其阻值随温度变化关系如下表所示。定值电阻阻值为，闭合开关后，下列说法正确的是（ ）
温度 0 5 10 15 20 25 30
电阻R/Ω 600 550 500 450 420 390 360
A．温度升高时，电流表示数变小
B．温度升高时，电压表示数变小
C．温度降低时，电压表示数与电流表示数的比值不变
D．当温度为30℃时，电路总功率为0.18W

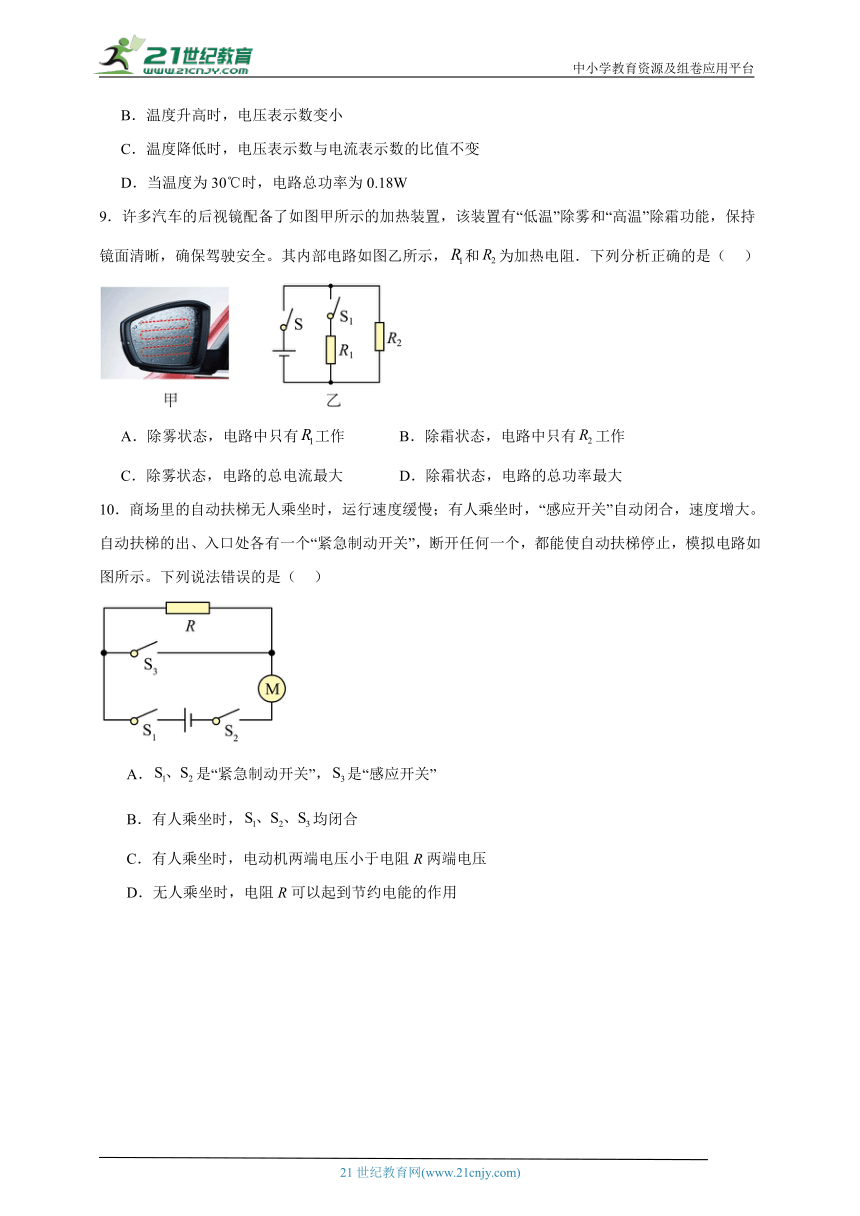

9．许多汽车的后视镜配备了如图甲所示的加热装置，该装置有“低温”除雾和“高温”除霜功能，保持镜面清晰，确保驾驶安全。其内部电路如图乙所示，和为加热电阻．下列分析正确的是（ ）
A．除雾状态，电路中只有工作 B．除霜状态，电路中只有工作
C．除雾状态，电路的总电流最大 D．除霜状态，电路的总功率最大
10．商场里的自动扶梯无人乘坐时，运行速度缓慢；有人乘坐时，“感应开关”自动闭合，速度增大。自动扶梯的出、入口处各有一个“紧急制动开关”，断开任何一个，都能使自动扶梯停止，模拟电路如图所示。下列说法错误的是（ ）
A．是“紧急制动开关”，是“感应开关”
B．有人乘坐时，均闭合
C．有人乘坐时，电动机两端电压小于电阻R两端电压
D．无人乘坐时，电阻R可以起到节约电能的作用
参考答案
题号 1 2 3 4 5 6 7 8 9 10
答案 C B D D D B A C D C
1．C
A．没测量身高时，滑片P在b端，闭合开关S后，如果去掉电阻R0电路会短路，故A错误；
B．由图可知，电路为串联电路，电压表测量滑动变阻器两端的电压，测量的身高越高，滑片的位置越往上，滑动变阻器连入电路的阻值越大，根据串联分压规律可知，电压表示数变大，电路总电阻变大，电路中电流越小，即电流表示数减小，故身高表是由电压表改装的，故B错误；
C．由图可知，电路为串联电路，测量的身高越高，滑片的位置越往上，滑动变阻器连入电路的阻值越大，电路总电阻变大，电路中电流越小，即电流表示数减小，所以流过R0的电流越小，故C正确；
D．测量的身高越高，滑片的位置越往上，滑动变阻器连入电路的阻值越大，电路总电阻变大，电路中电流越小，根据可知电路的总功率变小，故D错误。
故选C。
2．B
由电路图可知，电阻R1和R2并联，电流表A2测量干路电流，电流表A1测量R2的电流，则R2的电流为0.2A，则电阻R1的电流为
由于电阻R1和R2并联，并联电路各支路两端电压相等，根据可知，电阻R1和R2消耗的功率之比为
故B符合题意，ACD不符合题意。
故选B。
3．D
A．由图乙可知，各条导电墨线是并列连接的，所以各导电墨线是并联的，故A正确，不符合题意；
B．由图丙可知，导电墨线的电阻随温度的变化而变化，当温度到达t0并继续升温时，电阻会急剧增大，根据可知，发热功率会急剧减小，故B正确，不符合题意；
C．在其他条件相同时，电阻的横截面积越小，电阻越大，图丁中A部分某根导电墨线局部材料脱落，会使横截面积变小，所以电阻会增大，故C正确，不符合题意；
D．各导电墨线是并联的，并联电路各用电器两端的电压相等，且等于电源电压，如图丁中A部分某根导电墨线局部材料脱落后，加在它两端的电压不变，故D错误，符合题意。
故选D。
4．D
A．由电路图可知，只闭合开关S1时，只有R1连入电路，电流表测量R1的电流，则I1=0.2A，再闭合S2时，定值电阻R1和R2并联，电流表测量干路电流，则由图乙知，电流表选择小量程，分度值为0.02A，电流表示数为0.5A，则干路电流I=0.5A。因并联电路中各支路上的用电器互不影响，则通过R1的电流不变。因并联电路中干路电流等于各支路电流之和，则通过电阻R2的电流
电源电压
故A错误；
B．R1的阻值
由题意可知，两电阻丝的横截面积和材料均相同，因R1>R2，所以电阻丝R1的长度较长，故B错误；
C．闭合，消耗的功率
故C错误；
D．两只开关均闭合2min，电路消耗的电能
故D正确。
故选D。
5．D
由图可知，闭合电源开关S，温控开关S1闭合时，R1与R2并联，温控开关S1断开时，为R1的简单电路。
AD．闭合电源开关S，温控开关S1由闭合到断开，电路总电阻变大，由可知，电路总功率变小，为保温状态，故A错误，D正确；
B．闭合电源开关S，温控开关S1由闭合到断开，由于电源不变，所以电路总电压不变，故B错误；
C．闭合电源开关S，温控开关S1由闭合到断开，电路总电阻变大，由可知，电路总电流变小，故C错误。
故选D。
6．B
由电路图可知，电阻R1、R2串联接入电路中，报警器与电阻R1并联。
AD．已知压敏电阻的阻值随压力的增加而减小，当油箱中的油量减少时，压敏电阻受到的压力减小，则压敏电阻的阻值变大，根据串联电路的分压规律可知压敏电阻分得的电压变大；由题知，油量减少时，R1两端电压会大于设定值U，从而触发报警，所以R1为压敏电阻，R2为定值电阻；由串联电路的电阻规律可知此时电路的总电阻变大，根据欧姆定律可知电路中的电流变小，即通过定值电阻的电流会变小，由P=UI可知定值电阻消耗的功率减小，故AD错误；
B．若换用阻值更大的定值电阻（即R2的阻值更大），因报警电压不变（即报警时R1两端的电压U1不变），电源电压不变，则由串联电路的电压特点可知定值电阻R2两端的电压U2不变，由可知电路中的电流变小，根据可知压敏电阻的阻值变大，其受到的压力变小，说明警示油量值将变小，故B正确；
C．若换用电压更大的电源，因报警电压不变（即报警时R1两端的电压U1不变），则由串联电路的电压特点可知定值电阻R2两端的电压U2变大，由可知电路中的电流变大，根据可知压敏电阻的阻值变小，其受到的压力变大，说明警示油量值将变大，故C错误。
故选B。
7．A
当S1闭合，S2接a，两电阻并联；当S1闭合，S2接b时，R2被短路，电路为R1的简单电路；当S1断开，S2接a时，电路为R2的简单电路；当S1断开，S2接b时，两电阻串联。根据并联电路总电阻小于其中任一分电阻，串联电路总电阻大于任一分电阻，故可知当S1闭合，S2接a，两电阻并联，此时电路的电阻最小，由可知，此时电热器的电功率最大，故A符合题意，BCD不符合题意。
故选A。
8．C
AB．温度升高，由表数据可知，电阻R变小，电流变大，定值电阻的电压变大，故AB错误；
C．电压表是测量定值电阻电压，电流表测量定值电阻电流，根据欧姆定律，两表示数的比值等于定值电阻的阻值，所以比值不变，故C正确；
D．当温度为30℃时，电阻，故电路总功率
故D错误。
故选C。
9．D
AC．当开关S闭合，S1断开时，电路中只有R2工作，此时电路中的总电阻最大，总电流最小，总功率最小，后视镜处于“低温”除雾状态，故A、C错误；
BD．当开关S、S1均闭合时，电路中R1与R2并联，此时电路中的总电阻最小，总电流最大，总功率最大，后视镜处于“高温”除霜状态，故B错误，D正确。
故选D。
10．C
ABD．由图知断开任何一个，整个电路断路，所以是紧急制动开关。无人乘坐时, 处于断开状态，此时电动机和定值电阻串联，根据，总电阻大，电流小，电动机转速小，电梯运行缓慢，所以根据，电阻R可以起到节约电能的作用；当有人乘坐时，自动闭合，定值电阻被短路，只有电动机连入电路，电阻小，电流变大，电动机转速变大，电梯速度增大。所以是感应开关。故ABD正确，不符合题意；
C．当有人乘坐时，自动闭合，定值电阻被短路，不分压，只有电动机连入电路，所以电动机两端电压大于电阻R两端电压，故C错误，符合题意。
故选C。
