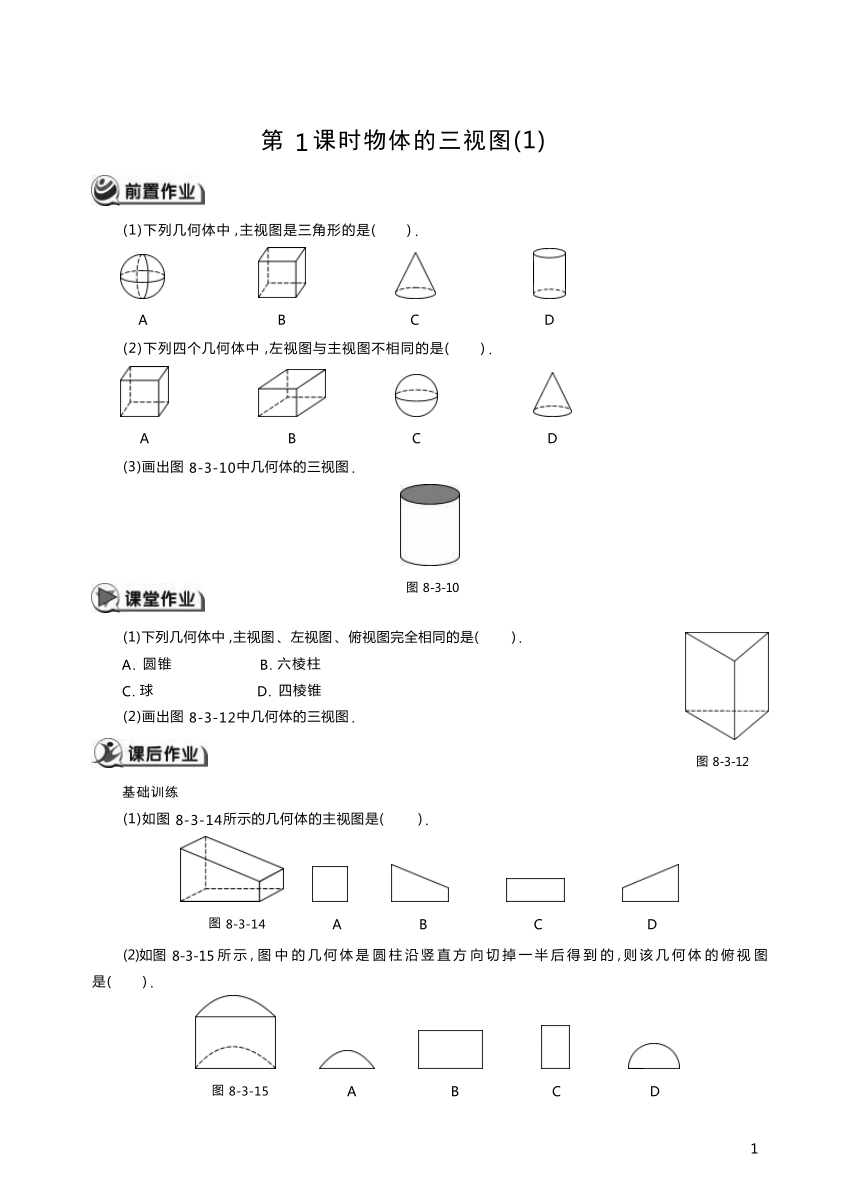

第 1 课时物体的三视图(1)
(1)下列几何体中 ,主视图是三角形的是( ) .
A B C D
(2)下列四个几何体中 ,左视图与主视图不相同的是( ) .
A B C D
(3)画出图 8-3-10中几何体的三视图 .
图 8-3-10
(1)下列几何体中 ,主视图 、左视图 、俯视图完全相同的是( ) .
A. 圆锥 B. 六棱柱
C. 球 D. 四棱锥
(2)画出图 8-3-12中几何体的三视图 .
图 8-3-12
基础训练
(1)如图 8-3-14所示的几何体的主视图是( ) .
图 8-3-14 A B C D
(2)如图 8-3-15 所 示 , 图 中 的 几 何 体 是 圆 柱 沿 竖 直 方 向 切 掉 一 半 后 得 到 的 , 则 该 几 何 体 的 俯 视 图 是( ) .
图 8-3-15 A B C D
1
(3)下列几何体中 ,三视图只有两种视图相同的几何体是( ) .
A B C D
拓展提高
(1)如图 8-3-16所示的立体图形的左视图可能是( ) .
2
图 8-3-16 A
(2)图 8-3-17是一个三棱柱 ,它的主视图是(
B ) .
C
D
图 8-3-17 A B C D
发散思维
(1)一个圆柱如图 8-3-18放置 ,它的俯视图是( ) .
A. 三角形 B. 半圆 C. 圆 D. 矩形
图 8-3-18 图 8-3-19
(2)画出图 8-3-19中物体的三视图 .
