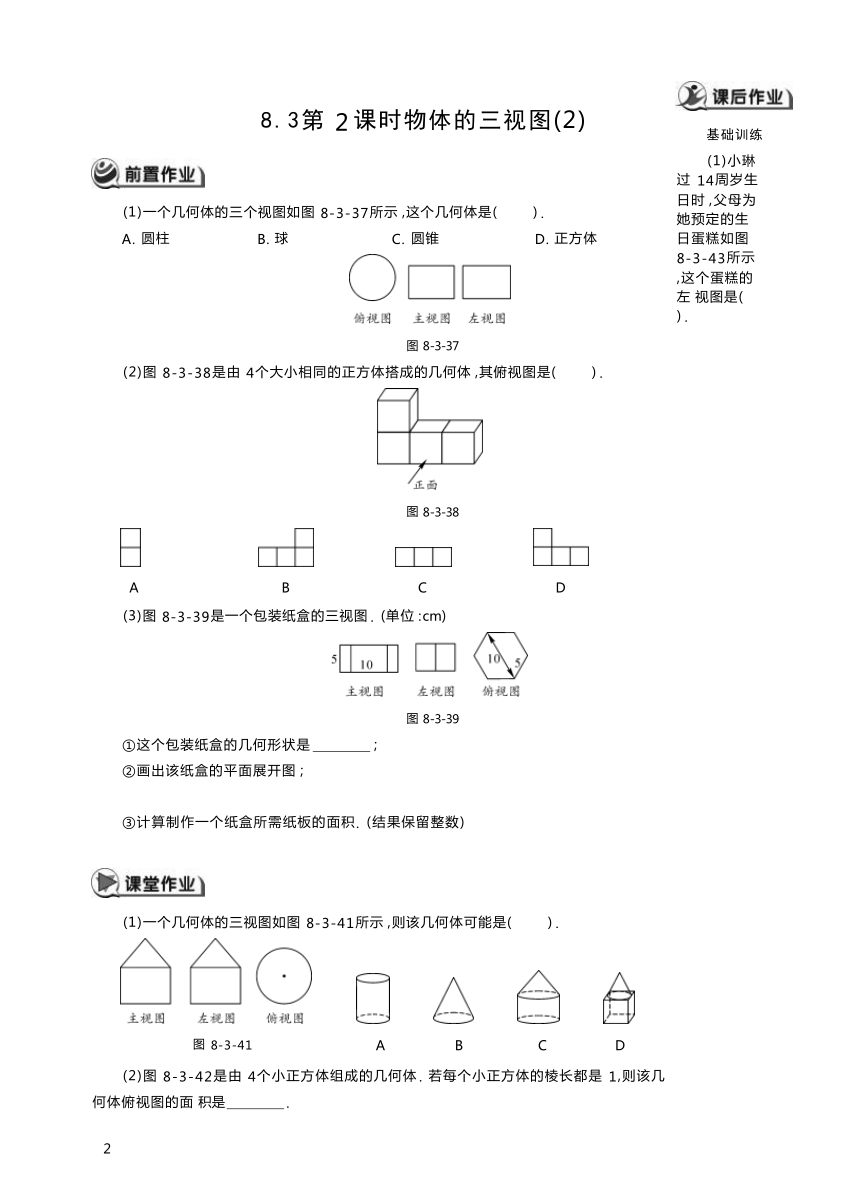

8.3第 2 课时物体的三视图(2)
(1)一个几何体的三个视图如图 8-3-37所示 ,这个几何体是( ) .
A. 圆柱 B. 球 C. 圆锥 D. 正方体
图 8-3-37
(2)图 8-3-38是由 4个大小相同的正方体搭成的几何体 ,其俯视图是( ) .
图 8-3-38
A B C D
(3)图 8-3-39是一个包装纸盒的三视图 . (单位 :cm)
图 8-3-39
①这个包装纸盒的几何形状是 ;
②画出该纸盒的平面展开图 ;
③计算制作一个纸盒所需纸板的面积. (结果保留整数)
(1)一个几何体的三视图如图 8-3-41所示 ,则该几何体可能是( ) .
图 8-3-41 A B C D
(2)图 8-3-42是由 4个小正方体组成的几何体 . 若每个小正方体的棱长都是 1,则该几何体俯视图的面 积是 .
基础训练

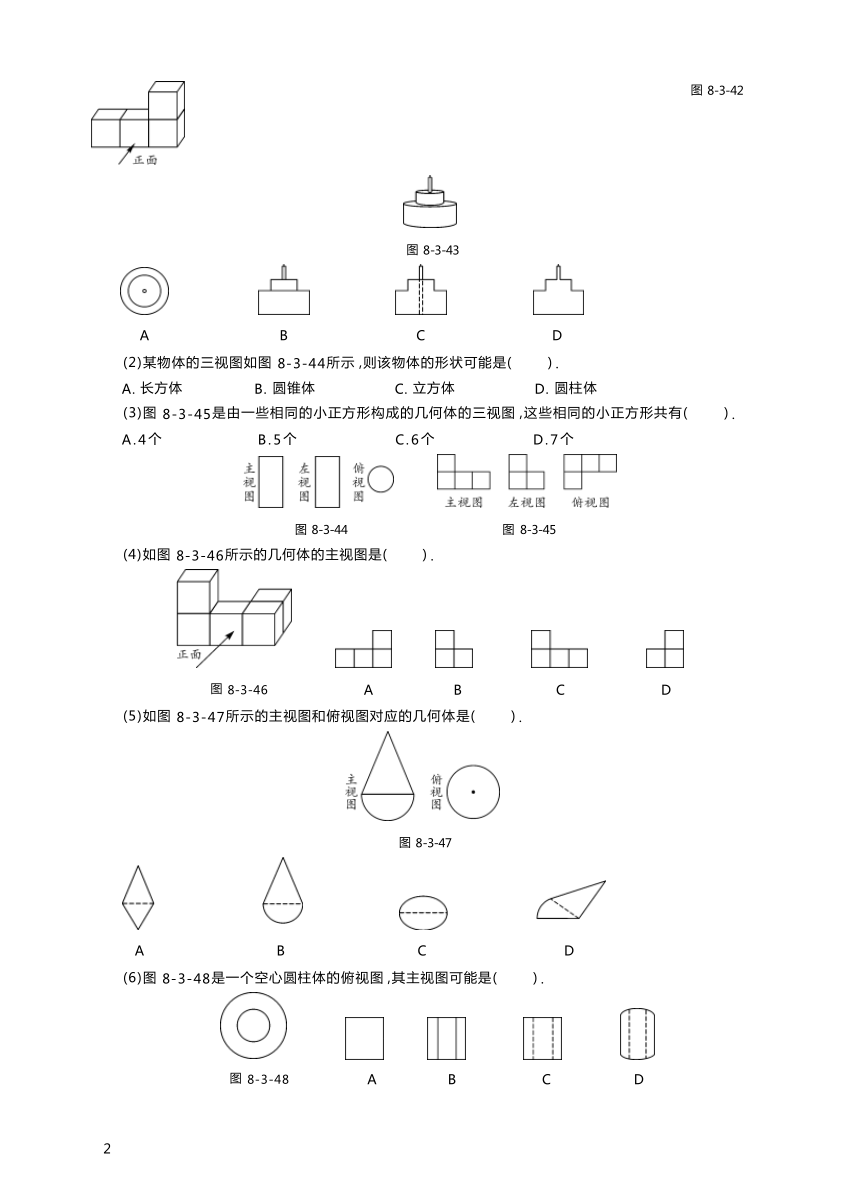

(1)小琳过 14周岁生日时 ,父母为她预定的生日蛋糕如图 8-3-43所示 ,这个蛋糕的左 视图是( ) .
图 8-3-42
2
图 8-3-43
A B C D
(2)某物体的三视图如图 8-3-44所示 ,则该物体的形状可能是( ) .
A. 长方体 B. 圆锥体 C. 立方体 D. 圆柱体
(3)图 8-3-45是由一些相同的小正方形构成的几何体的三视图 ,这些相同的小正方形共有( ) .
A.4个 B.5个 C.6个 D.7个
图 8-3-44 图 8-3-45
(4)如图 8-3-46所示的几何体的主视图是( ) .
图 8-3-46 A B C D
(5)如图 8-3-47所示的主视图和俯视图对应的几何体是( ) .
图 8-3-47
A B C D
(6)图 8-3-48是一个空心圆柱体的俯视图 ,其主视图可能是( ) .
图 8-3-48 A B C D
(7)如图 8-3-49所示的正三棱柱 ,其主视图是( ) .
图 8-3-49 A B C D
拓展提高
(1)图 8-3-50是一个立体图形的三视图 ,这个三视图对应的几何体是 .
图 8-3-50 图 8-3-51 图 8-3-52
(2)主视图 、左视图和俯视图都是圆的几何体是 .
(3)如图 8-3-51所示的圆台的上 、下底面与投射线平行 ,它的正投影是 .
(4)一个正四棱柱的俯视图是 .
(5)几个棱长是 1 cm 的小立方体组成了如图 8-3-52所示的几何体 ,这个几何体的表面积是 .
(6)画出下列几何体的三视图 .
① ②
(
图
8-3-54
)图 8-3-53 发散思维
(1)一个多面体的三视图如图 8-3-55所示 . (单位 :cm)
①描述这个多面体的形状 ;
②计算这个多面体的表面积.
图 8-3-55
3
(2)一个立方体的三视图如图 8-3-56所示 .
①这个几何体最高有几层
②摆出这个几何体共需多少个小正方体
图 8-3-56
