中小学教育资源及组卷应用平台
动态电路分析与计算典型考点 专项练
2025年中考物理一轮复习备考
一、单选题

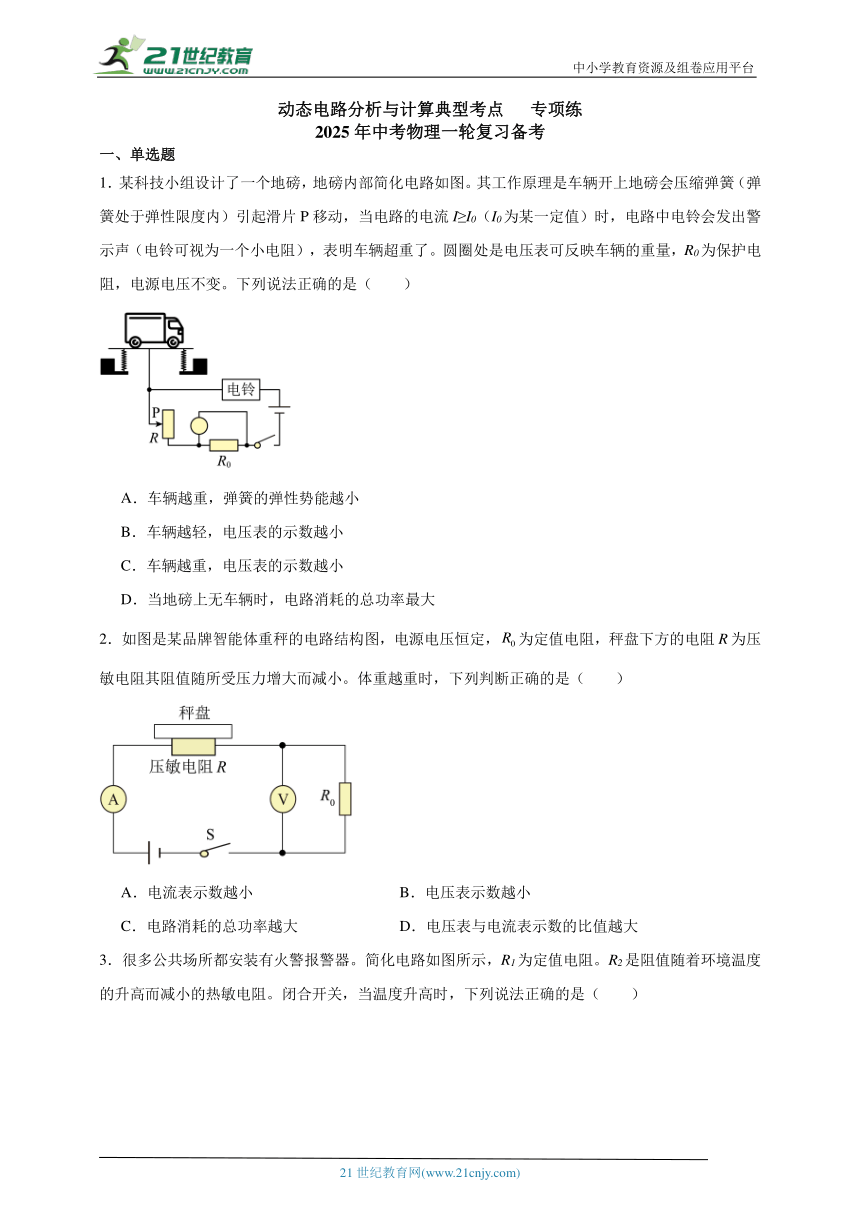

1.某科技小组设计了一个地磅,地磅内部简化电路如图。其工作原理是车辆开上地磅会压缩弹簧(弹簧处于弹性限度内)引起滑片P移动,当电路的电流I≥I0(I0为某一定值)时,电路中电铃会发出警示声(电铃可视为一个小电阻),表明车辆超重了。圆圈处是电压表可反映车辆的重量,R0为保护电阻,电源电压不变。下列说法正确的是(  )

A.车辆越重,弹簧的弹性势能越小
B.车辆越轻,电压表的示数越小
C.车辆越重,电压表的示数越小
D.当地磅上无车辆时,电路消耗的总功率最大
2.如图是某品牌智能体重秤的电路结构图,电源电压恒定,为定值电阻,秤盘下方的电阻R为压敏电阻其阻值随所受压力增大而减小。体重越重时,下列判断正确的是(  )

A.电流表示数越小 B.电压表示数越小
C.电路消耗的总功率越大 D.电压表与电流表示数的比值越大

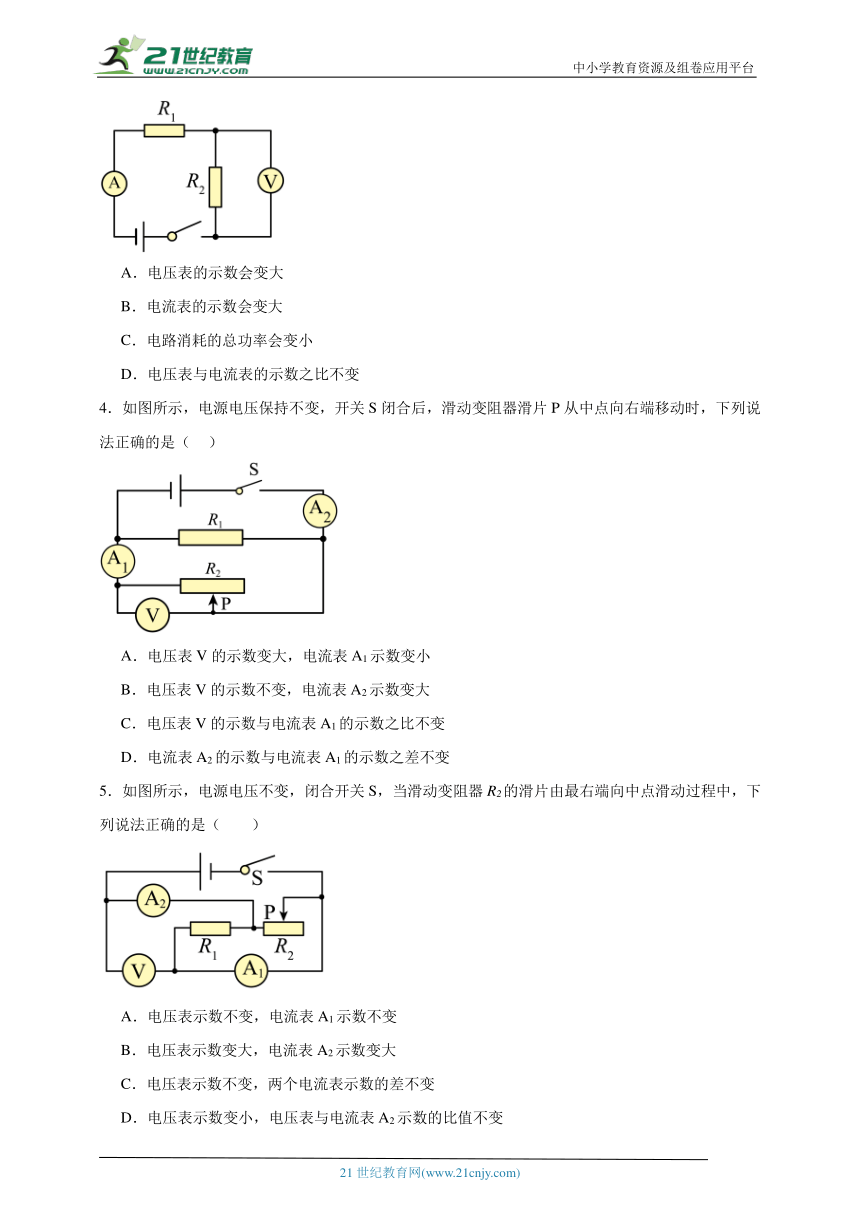

3.很多公共场所都安装有火警报警器。简化电路如图所示,R1为定值电阻。R2是阻值随着环境温度的升高而减小的热敏电阻。闭合开关,当温度升高时,下列说法正确的是(  )

A.电压表的示数会变大
B.电流表的示数会变大
C.电路消耗的总功率会变小
D.电压表与电流表的示数之比不变
4.如图所示,电源电压保持不变,开关S闭合后,滑动变阻器滑片P从中点向右端移动时,下列说法正确的是( )

A.电压表V的示数变大,电流表A1示数变小
B.电压表V的示数不变,电流表A2示数变大
C.电压表V的示数与电流表A1的示数之比不变
D.电流表A2的示数与电流表A1的示数之差不变
5.如图所示,电源电压不变,闭合开关S,当滑动变阻器R2的滑片由最右端向中点滑动过程中,下列说法正确的是(  )
A.电压表示数不变,电流表A1示数不变
B.电压表示数变大,电流表A2示数变大
C.电压表示数不变,两个电流表示数的差不变
D.电压表示数变小,电压表与电流表A2示数的比值不变
6.如图所示,电源两端电压保持不变,闭合开关S,将滑动变阻器的滑片适当左移,下列说法正确的是(  )
A.电流表A1示数不变、电流表A2示数变小
B.电流表A1示数变大、电压表V示数不变
C.电流表A2示数变大、电压表V示数变小
D.电流表A2示数变大、电压表V示数不变
7.课后服务时间,老师和物理兴趣小组同学用一个热敏电阻与其它电学元件组成了如图甲电路。电源电压恒定不变,是定值电阻,R是热敏电阻,其阻值R与温度t的关系如图乙所示。开关S闭合,热敏电阻温度升高时,下列说法正确的是(  )

A.电压表V的示数减小
B.电流表的示数减小
C.电流表与示数之差不变
D.电压表V与电流表示数之比增大

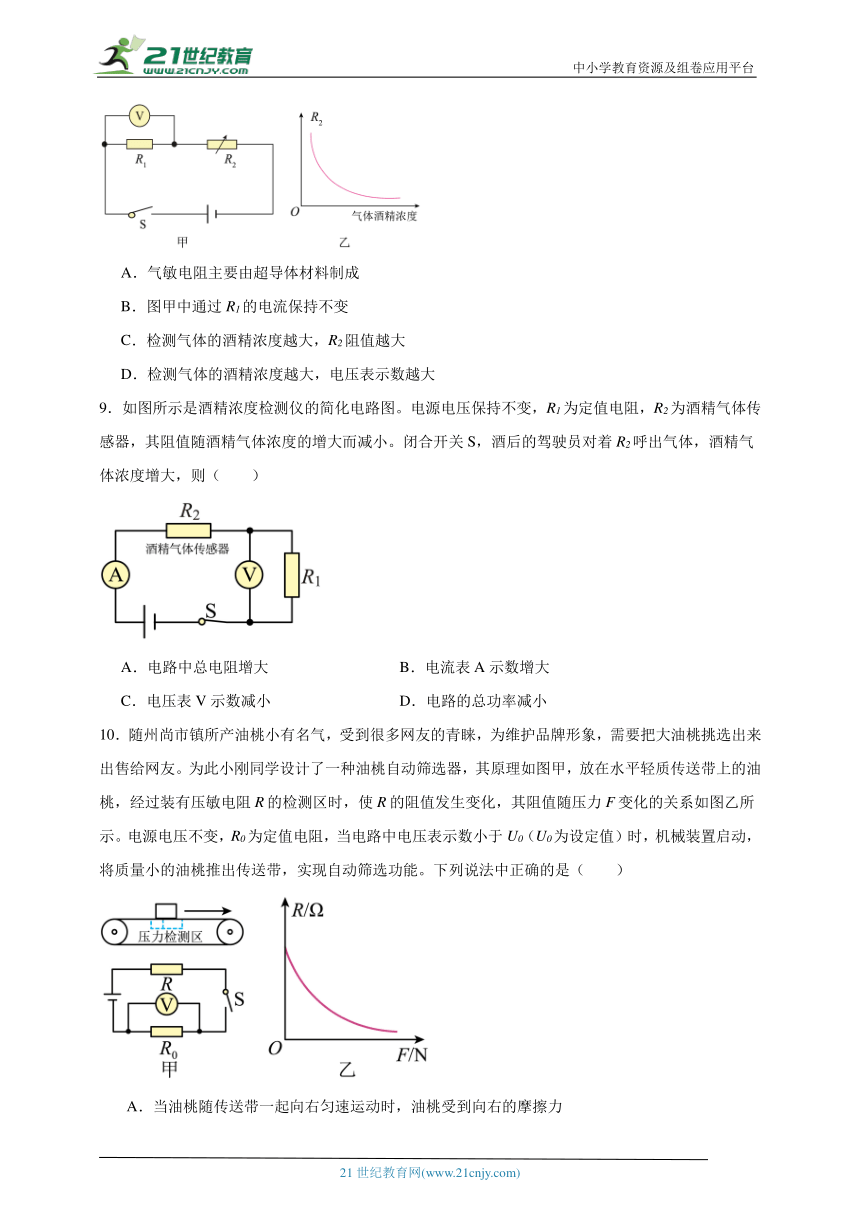

8.我市交通管理部门定期开展交通违法专项治理行动,如图甲是查处饮酒驾驶行为中使用的某酒精测试仪工作原理图,电源电压恒定,R1为定值电阻,R2为气敏电阻,其阻值随气体酒精浓度的变化情况如图乙所示,闭合开关S,下列说法正确的是(  )
A.气敏电阻主要由超导体材料制成
B.图甲中通过R1的电流保持不变
C.检测气体的酒精浓度越大,R2阻值越大
D.检测气体的酒精浓度越大,电压表示数越大
9.如图所示是酒精浓度检测仪的简化电路图。电源电压保持不变,R1为定值电阻,R2为酒精气体传感器,其阻值随酒精气体浓度的增大而减小。闭合开关S,酒后的驾驶员对着R2呼出气体,酒精气体浓度增大,则(  )
A.电路中总电阻增大 B.电流表A示数增大
C.电压表V示数减小 D.电路的总功率减小
10.随州尚市镇所产油桃小有名气,受到很多网友的青睐,为维护品牌形象,需要把大油桃挑选出来出售给网友。为此小刚同学设计了一种油桃自动筛选器,其原理如图甲,放在水平轻质传送带上的油桃,经过装有压敏电阻R的检测区时,使R的阻值发生变化,其阻值随压力F变化的关系如图乙所示。电源电压不变,R0为定值电阻,当电路中电压表示数小于U0(U0为设定值)时,机械装置启动,将质量小的油桃推出传送带,实现自动筛选功能。下列说法中正确的是(  )
A.当油桃随传送带一起向右匀速运动时,油桃受到向右的摩擦力
B.当检测区没有油桃时,电路中的电流最大
C.检测区油桃质量越大,电路中的总功率越大
D.检测区油桃质量越小,电压表的示数越大

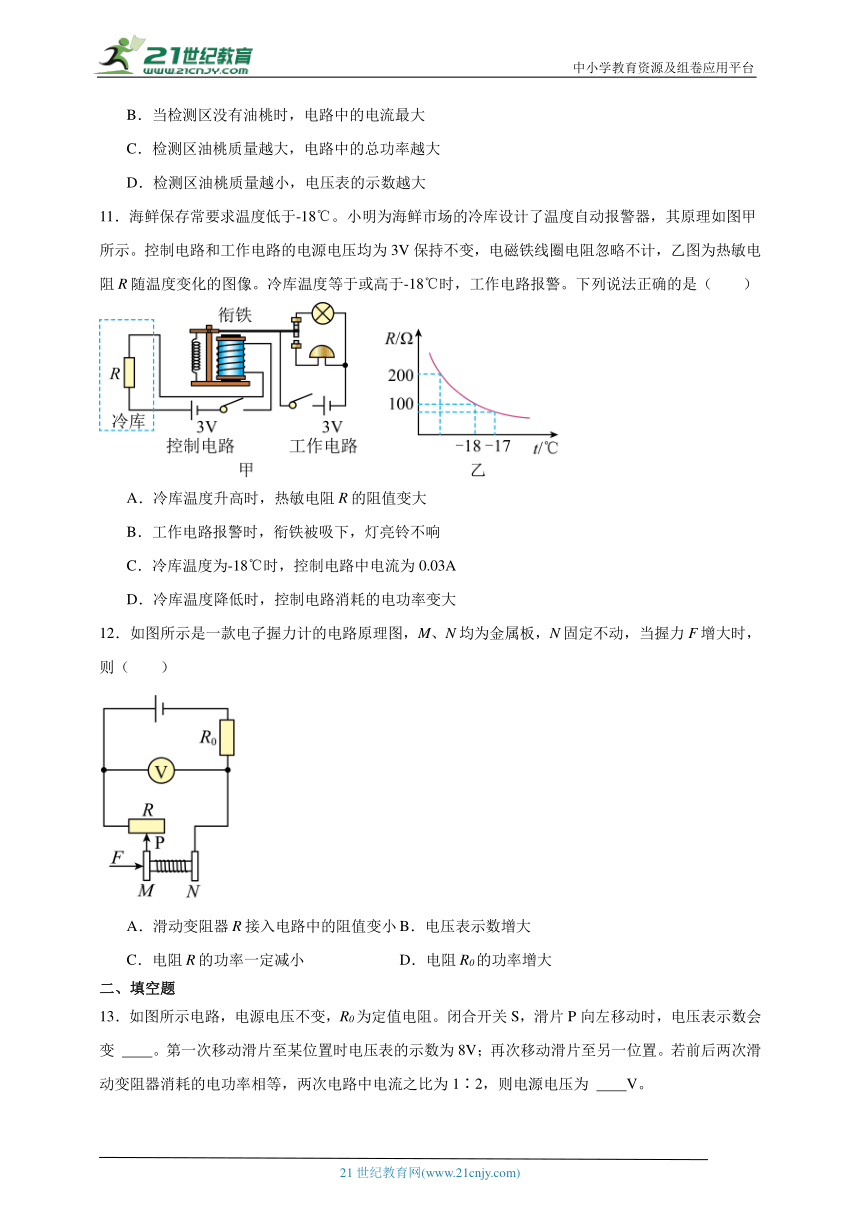

11.海鲜保存常要求温度低于-18℃。小明为海鲜市场的冷库设计了温度自动报警器,其原理如图甲所示。控制电路和工作电路的电源电压均为3V保持不变,电磁铁线圈电阻忽略不计,乙图为热敏电阻R随温度变化的图像。冷库温度等于或高于-18℃时,工作电路报警。下列说法正确的是(  )
A.冷库温度升高时,热敏电阻R的阻值变大
B.工作电路报警时,衔铁被吸下,灯亮铃不响
C.冷库温度为-18℃时,控制电路中电流为0.03A
D.冷库温度降低时,控制电路消耗的电功率变大
12.如图所示是一款电子握力计的电路原理图,M、N均为金属板,N固定不动,当握力F增大时,则(  )
A.滑动变阻器R接入电路中的阻值变小 B.电压表示数增大
C.电阻R的功率一定减小 D.电阻R0的功率增大
二、填空题
13.如图所示电路,电源电压不变,R0为定值电阻。闭合开关S,滑片P向左移动时,电压表示数会变 。第一次移动滑片至某位置时电压表的示数为8V;再次移动滑片至另一位置。若前后两次滑动变阻器消耗的电功率相等,两次电路中电流之比为1∶2,则电源电压为 V。
三、综合题
14.小孟在实验室设计了一款测量物体重力的装置,其示意图如图甲,物体放在有弹簧支撑的托盘上,弹簧底部固定,该装置可以通过电表示数转换测出重力大小。图乙是变阻器接入电路中的阻值RP。与被测物体重力G的关系图像。电源电压恒为24V,定值电阻R0为30Ω,电流表量程为0~0.6A,电压表量程为0~15V,变阻器标有“50Ω 1A”。
(1)闭合开关S,当电流表示数I=0.4A时,求物体的重力G。
(2)在保证电路各元件安全的情况下,求RP的变化范围。
15.图是小李购买的一款国产电话手表,她与爸爸妈妈一起了解和研究电话手表功能,以确保正确且安全使用;
(1)小李阅读说明书后,有以下认识,你认为不合理的是 ;
A.电话手表的表带内侧设计有导汗槽,有助于加快汗液的蒸发
B.用尖锐物撬手表电池容易起火,可能是因为电路发生了断路
C.恶劣天气搜索不到通信信号,可能是因为电磁波传播过程受到干扰
D.紧贴耳朵使用会造成听力损伤,是因为声音响度与声源到耳朵距离有关
(2)小李用电话手表与爷爷长时间视频通话,手表突然自动关机,原因是手表过热,启动了保护功能。她认为手表启动保护功能一段时间后,应有自动开机功能,于是她用所学知识设计出模拟热保护装置的示意图(如图甲),R0为定值电阻,R为热敏电阻(有两种类型可供选择,其电阻随温度变化关系如图乙所示,R的温度变化主要受发热元件影响);下列分析合理的是 ;
A.热敏电阻应选择NTC类型
B.热敏电阻温度升高,电磁铁磁性减弱
C.启动保护模式后,控制电路自动断开
D.启动保护模式后,工作电路无法再次启动
(3)小李和爸爸在家庭实验室对电话手表进行充电测试,测得充电时充电器的输出电压约为5V,输出功率约为6W,则输出电流与常见家用电器 (选填“电视机”、“空调”或“电热灭蚊器”)的正常工作电流最接近;
(4)妈妈告诉小李,充电器在插座上未给电话手表充电时,内部也有电流通过。他们查阅网站得知,截止2024年3月末我国移动电话用户总数约为18亿户。若有四分之一用户不拔充电器,一户一个充电器,每个充电器每天平均闲置时间约为20h,平均实际功率约为0.1W,则全国一天因此浪费的电能约为 kW·h;
小李通过查询资料进一步发现,长时间让家用电器处于待机状态,不仅浪费电能,还可能引起火灾。为了您和家人的安全,请正确使用家用电器。
16.“遥遥”生物小组培育的植株的生长环境温度不能超过30℃,并且在20~30℃之间需满足一定的湿度要求。“领先”科创小组为其设计的温、湿度报警触发电路如图甲所示。电源为特制的可调恒流电源(使所在电路中的电流恒等于“预先设定的电流”),完全相同的防水热敏电阻、的阻值随温度的变化规律如图乙所示。
(1)小组将“预先设定的电流”设置为后进行报警触发设置。
温度报警触发设置:30℃时两端电压为,将该电压设为温度报警触发值U,当两端实际电压时,触发温度报警。
湿度报警触发设置:用一端浸在水中的湿纱布敷在上。由于湿纱布中的水 ,使温度降低,导致两端电压与两端电压产生电压差。环境越干燥,与的温差越大,也越大,因此可用表示湿度状况。当时需要湿度报警,将时的电压差设为湿度报警触发值,记为。请计算 (写出必要的文字说明、表达式及最后结果);
(2)现根据实际需要改变“预先设定的电流”,使装置在且湿度报警触发值比增大时触发湿度报警。重新调节后的温度报警触发值U为 。
四、计算题
17.为研究调光灯的工作原理,某小组设计了如图甲所示的模拟电路进行探究。已知小灯泡L标有“12V 12W”字样,电源电压恒定不变。在保证电路安全的情况下,通过调节滑动变阻器,分别记录三个电表的示数,并将电表示数绘制成如图乙所示的关系图象,求:
(1)灯泡L正常发光时的电流。
(2)灯泡L正常发光10s消耗的电能。
(3)电源电压。
(4)滑动变阻器阻值的变化范围。
18.图甲是某物理兴趣小组设计的简易“坐位体前屈”测试仪,其简化原理如图乙。在测试中,测试的同学向前水平推动测试仪的滑块(相当于向右移动图乙中滑动变阻器的滑片P),用电压表的示数来反映被测试者的成绩。电源的电压恒为6V,电压表的量程为0~3V,电流表的量程为0~0.6A,滑动变阻器R1标有“20Ω;1.5A”的字样,定值电阻R2=10Ω。闭合开关S,求:
(1)当滑动变阻器连入电路的阻值R1=2Ω时,电压表的示数。
(2)在保证电路元件安全的情况下,电路消耗总功率的最小值。
19.小闽为学校的陶器烧制炉加装一个自制的可控制温度的装置,其简化的工作电路图如图。R1、R2是炉内加热电阻,R1阻值为44Ω,R是变阻器,R0是电磁铁线圈电阻。温差电源的热点探头放在炉内,冷点探头放在20℃的恒温箱中。烧制炉接入220V的电路中,闭合开关S1、S2,衔铁与触点A接触,烧制炉处于加热状态;当电磁铁线圈中的电流达到0.01A时,衔铁被吸下与触点B接触,烧制炉进入保温状态,保温功率为200W。测试时,第一次调节R的阻值为1Ω,当烧制炉刚进入保温状态时,测得炉内温度t为400℃;第二次调节R的阻值为4Ω,当烧制炉刚进入保温状态时,测得炉内温度t为1000℃。求:
(1)烧制炉处于加热状态时,通过R1的电流。
(2)烧制炉处于保温状态时,R2的阻值。
(3)温差电源提供的电压与两探头间的温度差成正比,为便于设置烧制炉的保温温度t,写出R与t关系的表达式。
参考答案
1.B
A.车辆越重,弹簧被压缩的程度越大,弹簧的形变越大,弹簧的弹性势能越大,故A错误;
BC.如图所示,电路是一个串联电路,电压表测量的是R0两端的电压,车辆越轻,滑动变阻器的滑片P向上滑动,滑动变阻器接入电路的阻值增大,电路中的总电阻增大,根据欧姆定律可知,电路中的电流减小,定值电阻R0两端的电压减小,故B正确,C错误;
D.当地磅上无车辆时,滑动变阻器接入电路的阻值最大,电路中的电流最小,电源电压不变,根据P=UI可知,电路中的总功率最小,故D错误。
故选B。
2.C
如图所示,定值电阻和压敏电阻串联,电压表测定值电阻两端的电压,电流表测通过的电流,压敏电阻其阻值随所受压力增大而减小。
A.当体重越重时,压敏电阻阻值减小,则电路总电阻减小,电源电压恒定,根据欧姆定律可知,通过电路的电流增大,电流表示数变大,故A错误;
B.根据串联电路中分压原理可知,电阻越大两端的电压越大,又因为串联电路中总电压等于各分电压之和,所以当体重越重时,压敏电阻阻值减小,压敏电阻两端的电压减小,电源电压恒定,定值电阻两端的电压增大,即电压表示数变大,故B错误;
C.当体重越重时,压敏电阻阻值减小,则电路总电阻减小,电源电压恒定,根据欧姆定律可知,通过电路的电流增大;根据可知,总电流越大,电路总功率越大,故C正确;
D.电压表测定值电阻两端的电压,电压表与电流表示数的比值刚好是定值电阻的阻值,定值电阻的阻值不变,所以电压表与电流表示数的比值不会变,故D错误。
故选C。
3.B
AB.根据电路图可知,R1与R2串联,电流表测量电路中的电流,电压表测量R2两端的电压;闭合开关,当温度升高时,R2的电阻变小,由电阻的串联可知电路的总电阻变小,根据可知,电路中的电流变大,即电流表的示数变大,根据串联电路的分压规律可知,R2两端的电压变小,电压表示数变小,故A错误,B正确;
C.根据P=UI可知,电源电压不变,电路中的电流变大,电路消耗的总功率变大,故C错误;
D.根据可知,电压表与电流表的示数之比为R2的阻值,当温度升高时,R2的电阻变小,所以电压表与电流表的示数之比变小,故D错误。
故选B。
4.D
由图可知,电阻R1、R2并联,电流表A1测量R2的电流,电流表A2测量干路电流,电压表测量并联电路的电压。
AB.根据并联电路电压特点可知,电源电压不变,则电压表示数不变;滑动变阻器滑片P从中点向右端移动时,连入电路的阻值变大,根据欧姆定律可知,通过R2的电流变小,电流表A1的示数变小;R1阻值不变,通过R1的电流不变,根据并联电路电流特点可知,干路电流变小,则电流表A2的示数变小,故AB错误;
C.电压表V的示数不变,电流表A1的示数变小,则电压表V的示数与电流表A1的示数之比变大,故C错误;
D.根据并联电路电流规律可知,电流表A2的示数与电流表A1的示数之差是通过R1的电流,因为通过R1的电流不变,则电流表A2的示数与电流表A1的示数之差不变,故D正确。
故选D。
5.A
由电路图可知,R2与R1并联,电流表A1测R1支路的电流,电流表A2测干路电流,电压表测电源两端的电压。
B.电源电压不变,则滑片移动过程中电压表示数不变,故B错误;
AC.滑动变阻器R2的滑片P从最右端向中点移动的过程中,滑动变阻器接入电路的电阻变小,根据欧姆定律可知,通过滑动变阻器的电流变大;并联电流互不影响,则通过R1的电流不变,即电流表A1示数不变;根据并联电流的电流关系可知,干路中的电流变大,即电流表A2示数变大,两个电流表示数的差变大,故A正确,C错误;
D.电压表V的示数不变,电流表A2示数变大,其比值变小,故D错误。
故选A。
6.D
如图,小灯泡与滑动变阻器并联,电流表A1测量通过小灯泡的电流,电流表A2测量干路电流;在滑动变阻器的滑片向左移动的过程中,小灯泡所在的支路两端的电压为电源电压保持不变(并联电路各支路两端的电压均等于电源电压),故通过小灯泡的电流不变,即电流表A1的示数不变;滑动变阻器所在的支路电阻变小,电流变大,故干路的电流变大(并联电路中干路电流等于各支路电流之和),即电流表A2的示数变大;电压表V测量电源电压保持不变。
故选D。
7.C
如图,定值电阻R1与热敏电阻并联,电流表A1测热敏电阻的电流,A2测干路电流,电压表测电源电压;
A.电压表测电源电压,电源电压恒定不变,电压表V的示数不变,故A错误;
B.开关S闭合,热敏电阻温度升高时,由图乙可知热敏电阻阻值减小,电源电压恒定不变由可知,通过热敏电阻的电流A1增大,干路电流增大,电流表的示数增大,故B错误。
C.电流表与示数之差为通过定值电阻的电流,其示数不变,故C正确;
D.电压表V与电流表示数之比为热敏电阻的阻值,开关S闭合,热敏电阻温度升高时,由图乙可知热敏电阻阻值减小,故D错误。
故选C。
8.D
AC.由图乙可知,气敏电阻R2的阻值不为0,且随气体酒精浓度的增大而减小,而超导体的阻值为0,故AC错误;
B.由图乙可知,气敏电阻R2的阻值随气体酒精浓度的增大而减小,根据串联电路的电阻特点可知,电路中的总电阻会改变,而电源电压不变,再根据欧姆定律可知,电路中的电流会改变,故B错误;
D.由图乙可知,检测气体的酒精浓度越大,气敏电阻R2的阻值越小,根据串联电路的电阻特点可知,电路中的总电阻会变小,而电源电压不变,再根据欧姆定律可知,电路中的电流会变大,由公式U=IR可知,定值电阻R1两端的电压变大,而电压表测的就是定值电阻R1两端电压,所以电压表示数变大,故D正确。
故选D。
9.B
A.酒后的驾驶员对着R2呼出气体,酒精气体浓度增大,R2阻值随酒精气体浓度的增大而减小,电路中总电阻减小,故A不符合题意;
B.根据可知,电源电压不变,当电路总电阻减小时,电路电流变大,电流表A示数增大,故B符合题意;
C.根据可知,当电流增大时R1两端电压变大,电压表V示数增大,故C不符合题意;
D.电路的总功率,电源电压不变,电流变大,电路的总功率变大,故D不符合题意。
故选B。
10.C
A.因为油桃随传送带一起向右匀速运动,所以油桃与传送带之间没有发生相对运动、也没有相对运动的趋势,则油桃在水平方向上不受摩擦力的作用,故A错误;
B.由电路图可知,压敏电阻与电阻R0串联,电压表测量定值电阻R0两端的电压,当检测区没有油桃时,压敏电阻R受到的压力为零,由图乙可知,此时压敏电阻的阻值最大,由串联电路的电阻规律可知,电路中的电阻最大,电源电压不变,由欧姆定律可知,此时电路中的电流最小,故B错误;
C.检测区油桃质量越大,压敏电阻R受到的压力越大,由图乙可知,压敏电阻R受到的压力越大,压敏电阻R的阻值越小,由串联电路的电阻特点可知,电路中的总电阻越小,电源电压不变,由可知,电路中的总功率越大,故C正确;
D.检测区油桃质量越小,压敏电阻R受到的压力越小,由图乙可知,压敏电阻R受到的压力越小,压敏电阻R的阻值越大,由串联电路的电阻特点可知,电路中的总电阻越大,电源电压不变,由欧姆定律可知,电路中的电流越小,由可知,定值电阻R0两端的电压越小,即电压表的示数越小,故D错误。
故选C。
11.C
A.由图乙可知,当冷库温度升高时,热敏电阻的阻值减小,故A错误;
B.根据图甲,当衔铁被吸下后,电铃接通,灯泡断路,则铃响灯不亮,故B错误;
C.冷库温度为-18℃时,由图乙可知热敏电阻的阻值为100Ω,控制电路中电流为
故C正确;
D.冷库温度降低时,由图乙可知热敏电阻阻值变大,根据欧姆定律可知电路中电流变小,根据可知控制电路中电功率变小,故D错误。
故选C。
12.B
ABD.如图所示,定值电阻R0和滑动变阻器R串联,电压表测量滑动变阻器R两端的电压,当握力F增大时,滑动变阻器接入电路的阻值变大,电压表示数增大,电路中的总电阻增大,电路中的电流减小,由
知电阻R0的功率减小,故AD错误,B正确;
C.当定值电阻R0和滑动变阻器R阻值相同时,电阻R的功率最大,当握力F增大时,滑动变阻器接入电路的阻值变大,当定值电阻R0和滑动变阻器R阻值大小关系不确定,故电阻R的功率不一定减小,故C错误。
故选B。
13. 大 12
[1]由图可知,滑动变阻器与定值电阻R0串联,电压表测量滑动变阻器两端的电压;滑片P向左移动时,滑动变阻器接入电路的电阻变大,根据串联分压原理可知滑动变阻器两端的电压变大,即电压表示数会变大。
[2]已知前后两次滑动变阻器消耗的电功率相等,两次电路中电流之比为1∶2,设第一次通过电路的电流为I,则第二次通过电路的电流为2I,根据P=UI可得
解得
串联电路总电压等于各部分电压之和,根据欧姆定律可得电源电压
解得
则电源电压
14.(1)4N;(2)18Ω~50Ω
解:(1)当电流表示数I=0.4A时,电路中的总电阻
此时RP大小
RP= R-R0=60Ω-30Ω=30Ω
根据图乙可知,此时物体重力为4N。
(2)因电压表的量程为0~15V,故R0能通过的最大电流
结合电流表量程、滑动变阻器允许通过的最大电流可得,电路的最大电流
Imax=I0=0.5A
此时RP的最小阻值
当物体重力为0时,RP取最大阻值50Ω,此时电路安全,故
所以RP的变化范围为18Ω~50Ω。
答:(1)闭合开关S,当电流表示数I=0.4A时,物体的重力为4N;
(2)在保证电路各元件安全的情况下,RP的变化范围为18Ω~50Ω。
15. B A 电视机 9×105
(1)[1]A.电话手表的表带内侧设计有导汗槽,通过增大蒸发面积,来加快汗液的蒸发,故A不符合题意;
B.用尖锐物撬手表电池容易起火,可能是因为电路发生了短路,造成电路中电流大,产生大量的热量,故B符合题意;
C.恶劣天气时,空中云层带有静电,会发生闪电现象,干扰电磁波传播,所以搜索不到通信信号,故C不符合题意;
D.由于声音响度与声源到耳朵距离有关,将声源紧贴耳朵,则声音的响度大,会造成听力损伤,故D不符合题意。
故选B。
(2)[2]A.由图甲可知,当温度过高时,发热元件所在电路应该断路,则衔铁应被吸下,则电磁铁的磁性应该增强,则控制电路中的电流应该增大,所以R的阻值应该减小,所以热敏电阻的阻值应该随温度升高而减小,故应选择NTC类型,故A符合题意;
B.由图乙可知,NTC热敏电阻温度升高,阻值减小,控制电路中的电流增大,电磁铁磁性增强,故B不符合题意;
C.启动保护模式后,发热元件不能工作,所以工作电路自动断开,故C不符合题意;
D.启动保护模式后,当温度降低,NTC热敏电阻温度降低,阻值增大,控制电路中的电流减小,电磁铁磁性减弱,则衔铁被弹开,工作电路再次启动,故D不符合题意。
故选A。
(3)[3]充电时充电器的输出电压约为5V,输出功率约为6W,则输出电流
由于电视机的电流接近1A,空调的电流约为5A,电热灭蚊器的电流约0.01A,所以充电器的输出电流与常见家用电器电视机的正常工作电流最接近。
(4)[4]全国一天因此浪费的电能
16. 汽化吸热 2.4
(1)[1]由于湿纱布中的水汽化吸热,使温度降低。
[2]根据30℃时,R1两端的电压为3.6V,电流为2×10-3A,则30℃时R1的阻值为
每降低1℃,电阻阻值增加量为
初始两个电阻阻值相同,电压相同,均为3.6V,随着R2上的湿纱布水的汽化吸热,R2阻值增大,当Δt=5℃时,R2的增加量为
ΔR2=5℃×75Ω/℃=375Ω
故电压增加量为
ΔU=I·ΔR=2×10-3A×375Ω=0.75V
故ΔU0=0.75V。
(2)[3]增加后的
当Δt=8℃时,电阻增加量为
ΔR2′=8℃×75Ω/℃=600Ω
此时电流为
当温度为30℃时,电阻R1两端电压为
17.(1)1A;(2)120J;(3)18V;(4)6Ω~50Ω
解:由图甲可知,灯泡与滑动变阻器串联,电压表V1测滑动变阻器两端电压,电压表V2测灯泡两端电压,电流表测电路电流。
(1)由P=UI可知,灯泡L正常发光时的电流
(2)灯泡L正常发光10s消耗的电能
W=Pt=12W×10s=120J
(3)当滑动变阻器向右移动时,其接入的阻值变大,电路总电阻变大,由欧姆定律可知,电路电流变小,则灯泡两端电压减小,由串联分压可知,滑动变阻器两端电压增大,因此由图乙可知,当滑动变阻器阻值最大时,电路电流最小为0.3A,此时灯泡两端的电压为3V,滑动变阻器两端的电压为15V,根据串联电路电压的特点可知,电源电压为
U=15V+3V=18V
(4)由上述可知,当滑动变阻器阻值最大时,电路电流最小为0.3A,滑动变阻器两端的电压为15V,则滑动变阻器接入的最大阻值为
灯泡L正常发光时的电流为1A,所以电路中允许通过的最大电流为1A,由图乙可知,此时滑动变阻器两端的电压为6V,则滑动变阻器允许接入的最小阻值为
因此滑动变阻器阻值的变化范围为6Ω~50Ω。
答:(1)灯泡L正常发光时的电流为1A;
(2)灯泡L正常发光10s消耗的电能为120J;
(3)电源电压为18V;
(4)滑动变阻器阻值的变化范围为6Ω~50Ω。
18.(1)1V;(2)1.8W
解:(1)由图可知,滑动变阻器与定值电阻R2串联,电压表测量滑动变阻器两端电压,当滑动变阻器连入电路的阻值R1=2Ω时,电路总电阻
R=R1+R2=10Ω+2Ω=12Ω
电路电流
滑动变阻器两端的电压
(2)由P=UI可知,电源电压恒定,电流越小,电路消耗的电功率越小,则滑动变阻器阻值最大时,电路中的电流最小;因为电压表最大示数为3V,定值电阻R2两端电压
则电路中的最小电流
由P=UI可知,电路中的最小电功率
Pmin=UImin=6V×0.3A=1.8W
答:(1)当滑动变阻器连入电路的阻值R1=2Ω时,电压表的示数为1V;
(2)在保证电路元件安全的情况下,电路消耗总功率的最小值为1.8W。
19.(1)5A;(2)198Ω;(3)
解:(1)烧制炉加热状态时,加热电路中只有R1工作,通过R1的电流
(2)烧制炉保温状态时,R1与R2串联,根据可知,总电阻
R2的阻值
(3)温差电源提供的电压与两探头间的温度差成正比,即,且根据欧姆定律有,则有,冷点探头温度,保温时电磁铁线圈的电流
第一次测试:变阻器电阻,炉内温度,则有
第二次测试:变阻器电阻,炉内温度,则有
代入数据,解得:电磁铁线圈电阻 温差电源提供的电压与两探头间的温度差的比值 ,则R与t关系的表达式为
