并联电路的设计典型考点 变式练
2025年中考物理一轮复习备考
一、单选题

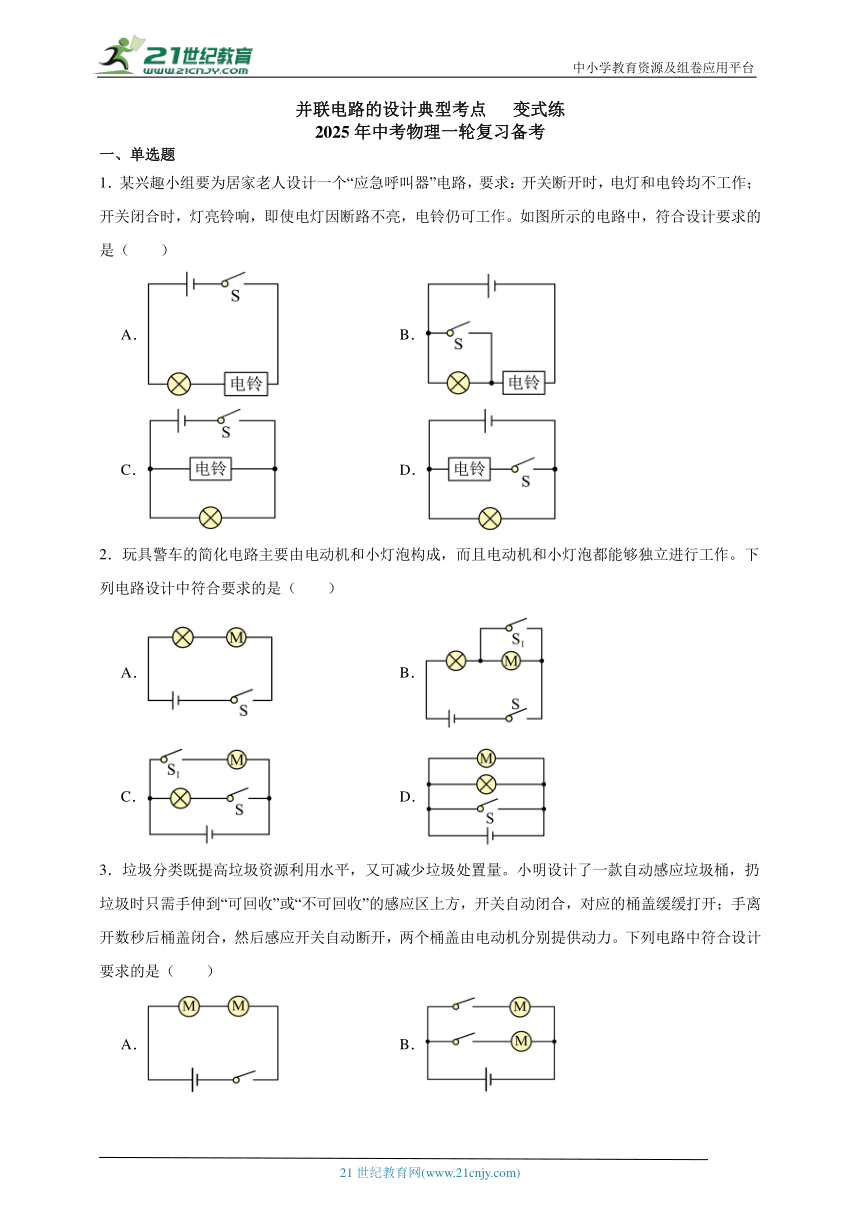

1．某兴趣小组要为居家老人设计一个“应急呼叫器”电路，要求：开关断开时，电灯和电铃均不工作；开关闭合时，灯亮铃响，即使电灯因断路不亮，电铃仍可工作。如图所示的电路中，符合设计要求的是（　　）
A． B．
C． D．
2．玩具警车的简化电路主要由电动机和小灯泡构成，而且电动机和小灯泡都能够独立进行工作。下列电路设计中符合要求的是（　　）
A． B．
C． D．
3．垃圾分类既提高垃圾资源利用水平，又可减少垃圾处置量。小明设计了一款自动感应垃圾桶，扔垃圾时只需手伸到“可回收”或“不可回收”的感应区上方，开关自动闭合，对应的桶盖缓缓打开；手离开数秒后桶盖闭合，然后感应开关自动断开，两个桶盖由电动机分别提供动力。下列电路中符合设计要求的是（　　）
A． B．
C． D．

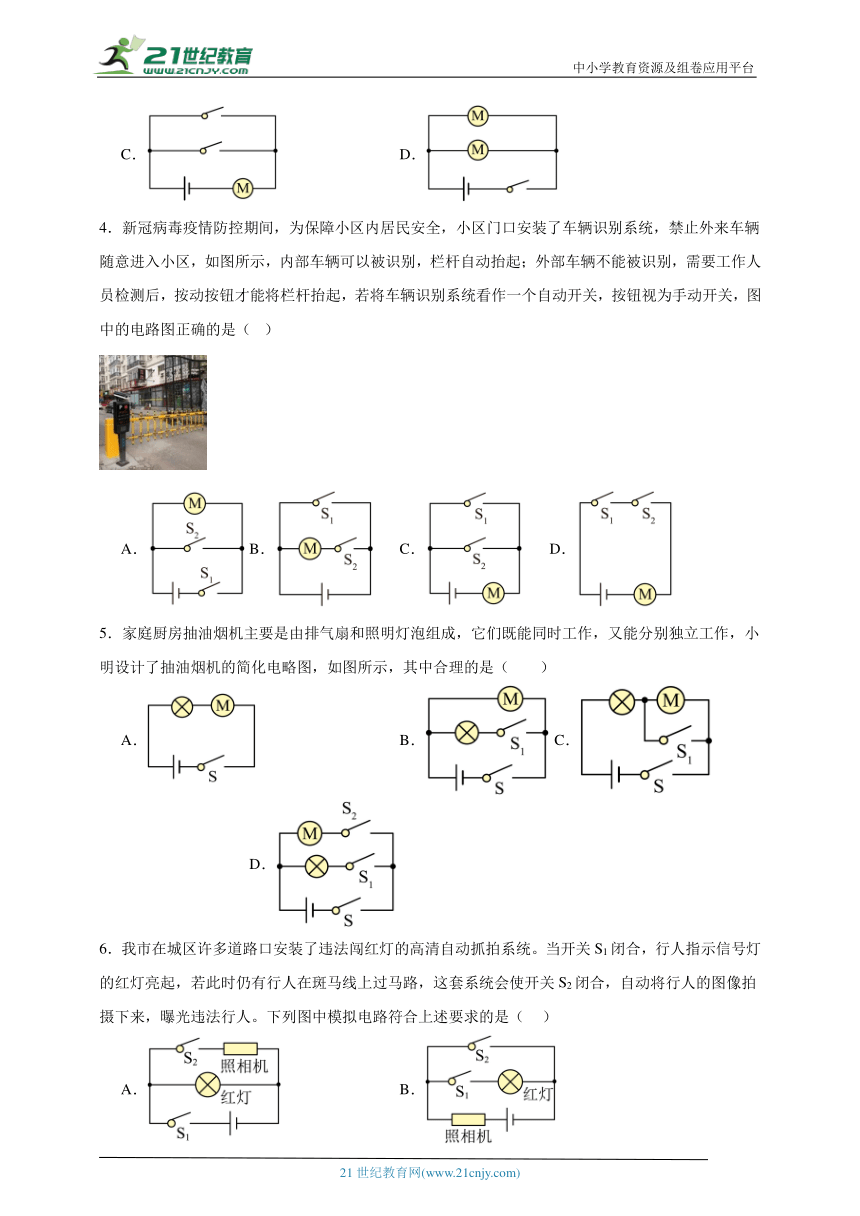

4．新冠病毒疫情防控期间，为保障小区内居民安全，小区门口安装了车辆识别系统，禁止外来车辆随意进入小区，如图所示，内部车辆可以被识别，栏杆自动抬起；外部车辆不能被识别，需要工作人员检测后，按动按钮才能将栏杆抬起，若将车辆识别系统看作一个自动开关，按钮视为手动开关，图中的电路图正确的是（ ）
A． B． C． D．
5．家庭厨房抽油烟机主要是由排气扇和照明灯泡组成，它们既能同时工作，又能分别独立工作，小明设计了抽油烟机的简化电略图，如图所示，其中合理的是（　　）
A． B． C． D．
6．我市在城区许多道路口安装了违法闯红灯的高清自动抓拍系统。当开关S1闭合，行人指示信号灯的红灯亮起，若此时仍有行人在斑马线上过马路，这套系统会使开关S2闭合，自动将行人的图像拍摄下来，曝光违法行人。下列图中模拟电路符合上述要求的是（ ）
A． B．
C． D．

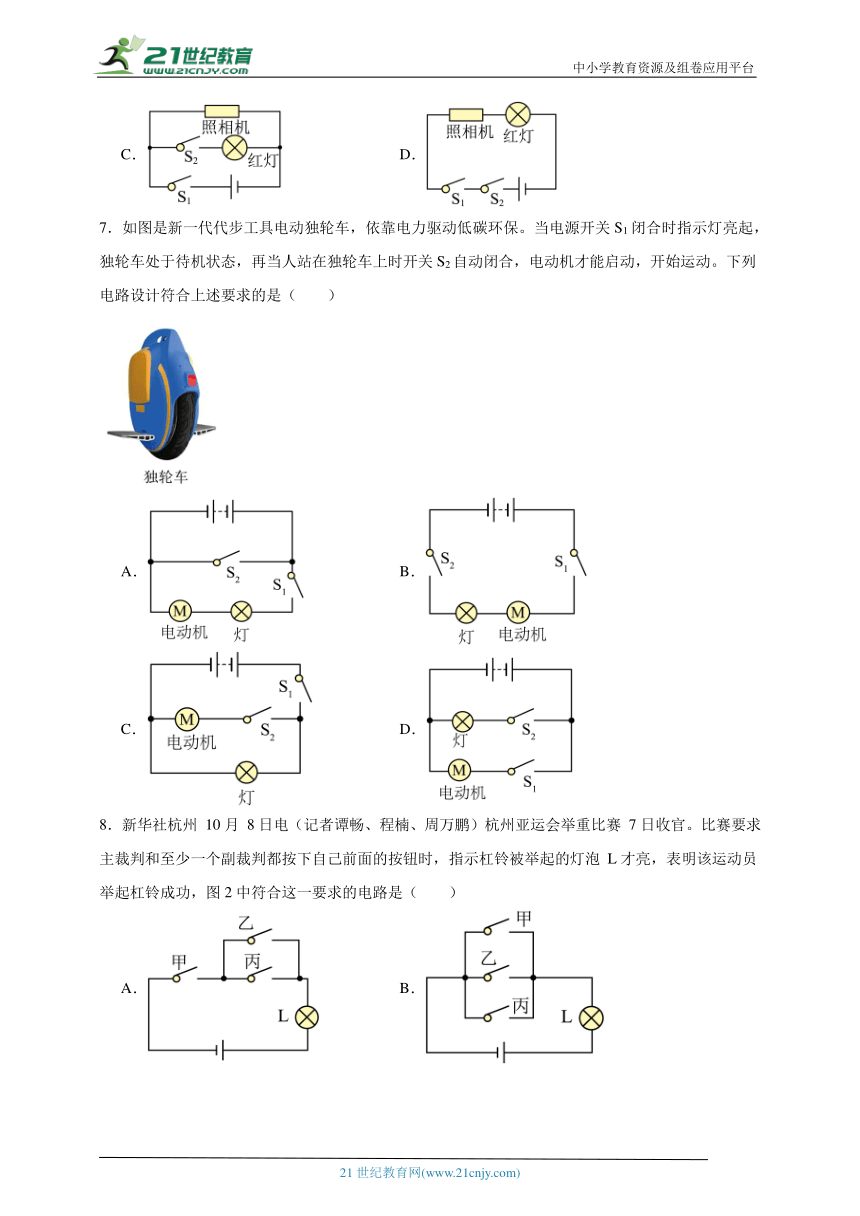

7．如图是新一代代步工具电动独轮车，依靠电力驱动低碳环保。当电源开关S1闭合时指示灯亮起，独轮车处于待机状态，再当人站在独轮车上时开关S2自动闭合，电动机才能启动，开始运动。下列电路设计符合上述要求的是（　　）
A． B．
C． D．
8．新华社杭州 10月 8日电（记者谭畅、程楠、周万鹏）杭州亚运会举重比赛 7日收官。比赛要求主裁判和至少一个副裁判都按下自己前面的按钮时，指示杠铃被举起的灯泡 L才亮，表明该运动员举起杠铃成功，图2中符合这一要求的电路是（　　）
A． B．
C． D．
9．一个暗箱外立面上装有L1、L2两盏灯，其外表面可见S1、S2两个开关。先闭合S1，发现两灯都发光，再闭合S2，只有L1发光且比原来更亮一些。暗箱内的电路连接方式为（　　）
A． B．
C． D．
10．如图是常见的风光互补路灯系统，该装置同时安装了风力发电机和太阳能电池板。它是由充电部分和放电部分两块组成。充电部分分别由太阳能电池板和风电系统（用符号G表示）给蓄电池充电，放电部分则由蓄电池给LED灯供电。则下列路灯示意图最合理的是（　　）
A． B．
C． D．
参考答案
1．C
开关断开时，电灯和电铃均不工作，说明开关设在干路上控制所有用电器；开关闭合时，灯亮铃响，即使电灯因断路不亮，电铃仍可工作，说明电灯和电铃并联，工作不相互影响。如图所示的电路中，符合设计要求的是C。
故选C。
2．C
AB．由题干信息可知，电动机和灯泡要求都能独立工作，所以电动机与灯泡应该是并联关系，但AB均为串联，且B只要闭合开关S1，电动机就短路。故AB不符合题意；
C．电动机和小灯泡并联，且两个开关分别为支路开关，能让它们独立进行工作，故C符合题意；
D．电动机和小灯泡并联，但只要闭合开关，电源就被短路，不满足电动机和灯泡都独立工作，故D不符合题意。
故选C。
3．B
扔垃圾时只需将手伸到“可回收”或“不可回收”相应感应区上方一定距离内，感应开关自动闭合，动力装置工作，对应的垃圾桶盖缓缓打开，这说明到“可回收”或“不可回收”的感应开关是并联的，工作是互不影响，且每个开关在支路中控制一个电动机，故B符合题意，ACD不符合题意。
故选B。
4．C
小车内部车辆门禁系统可以自动识别将门打开，外部车辆需要门卫人员按动按钮才能将门打开，若将门禁系统看作一个自动开关，按钮看作一个手动开关，则两个开关单独都能打开大门，即两个开关并联后再与电动机串联，则故C正确；
故选C。
5．D
A．排气扇和照明灯串联，不能独立工作，故A不符合题意；
B．当只有开关S闭合时，排气扇工作。两开关闭合时，排气扇和照明灯同时工作，照明灯不能独立工作，故B不符合题意；
C．当只有开关S闭合时，排气扇和照明灯同时工作。两开关闭合时，只有照明灯工作，排气扇不能独立工作，故C不符合题意；
D．当只闭合开关S1时，只有照明灯工作。当只闭合开关S2时，只有排气扇工作；两开关闭合时，排气扇和照明灯同时工作。故D符合题意。
故选D。
6．A
由题意可知，指示灯和相机并联，S1控制干路，开关S2控制电控相机。
A．由电路图可知，指示信号灯为红灯时，仍有行人在斑马线上过马路时照相机才工作，否则不工作，故A符合题意；
B．由电路图可知，当开关S1闭合，指示信号灯为红灯时，电控照相机就工作，故B不符合题意；
C．由电路图可知，当开关S1闭合，行人指示信号灯的红灯不亮，照相机工作，故C不符合题意；
D．由电路图可知，当开关S1闭合，行人指示信号灯的红灯不亮，故D不符合题意。
故选A。
7．C
由题知，当电源开关S1闭合时指示灯亮起，人站在独轮车上开关S2自动闭合，电动机才能启动，所以，指示灯和电动机并联，S1控制干路，开关S2控制电动机。
A．图中开关S2闭合后，会发生电源短路现象，故A不符合题意；
B．图中指示灯和电动机串联，故B不符合题意；
C．图中指示灯和电动机并联，S1控制干路，开关S2控制电动机，故C符合题意；
D．图中S1控制电动机，开关S2控制指示灯，故D不符合题意。
故选C。
8．A
由题意知道，当两个副裁判对应的按钮可以单独工作、并且互不影响，而主裁判的按钮与副裁判的按钮工作时相互影响，因此两个副裁判对应的开关乙和丙并联连接后与主裁判对应的开关甲串联连接，故A符合题意、BCD不符合题意。
故选A。
9．B
先闭合S1，发现两灯都发光，再闭合S2，只有L1发光且比原来更亮一些，说明此时L1电压变大，则闭合S1，电路中电阻较大，两灯串联工作；再闭合S2，L1独自工作，因此L1、L2、S1串联，S2并联在L2两端，故ACD不符合题意，B符合题意。
故选B。
10．B
由题意可知，该装置可通过太阳能电池板和风电系统分别给蓄电池充电，太阳能电池板和风电系统各自独立工作，互不影响，即太阳能电池板和风电系统并联接入电路。蓄电池可独立充电，也可以独立为LED灯供电。
A．该电路中太阳能电池板、风电系统、蓄电池以及LED灯串联接入电路，充电部分和放电部分同时工作，故A不符合题意；
B．电路中太阳能电池板和风电系统并联，可独立为蓄电池充电；控制LED灯的开关闭合时，蓄电池给LED灯供电，满足题目要求，故B符合题意；
C．该电路中给蓄电池充电时，LED灯不受控制的工作，故C不符合题意；
D．该电路中太阳能电池板与蓄电池串联，蓄电池供电时太阳能电池板也要工作，故D不符合题意。
故选B。
