第2讲　等高线地形图课件(共60张PPT)

(共60张PPT)
要点1　等高线地形图的判读
必备知识 | 命题呈现

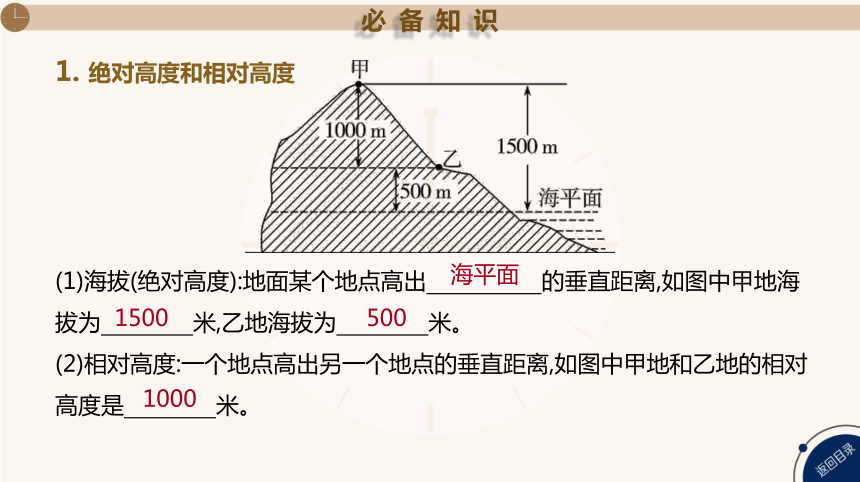

1. 绝对高度和相对高度
(1)海拔(绝对高度):地面某个地点高出　　　　　的垂直距离,如图中甲地海拔为　　　　米,乙地海拔为　　　　米。
(2)相对高度:一个地点高出另一个地点的垂直距离,如图中甲地和乙地的相对高度是　　　　米。
海平面
1500
必 备 知 识
500　
1000
特征 含义
同线等高 同一条等高线上的各点海拔　　　
同图同距 等高距指两条相邻等高线之间的高度差,同一幅地图上等高距通常　　　
闭合且不相交 等高线是闭合的曲线(由于图幅限制,在图上不一定全部闭合),等高线一般不相交(　　　　处除外)
“密陡疏缓” 等高线密集,坡　　　;等高线稀疏,坡　　　
“凸低为脊” 等高线最大弯曲部分向低处凸出,为　　　
“凸高为谷” 等高线最大弯曲部分向高处凸出,为　　　

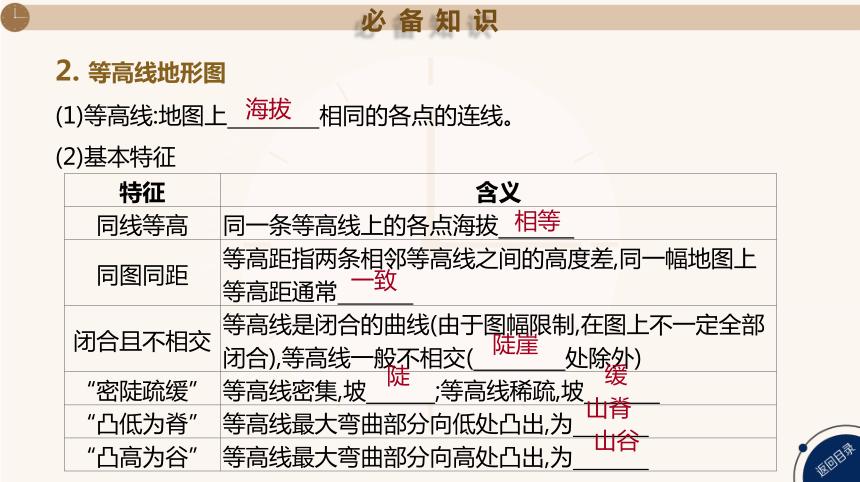

2. 等高线地形图
(1)等高线:地图上　　　　相同的各点的连线。
(2)基本特征
海拔
相等
一致
必 备 知 识
陡崖
陡
缓
山脊
山谷
图中字母 地形 等高线特点
A 　　　 闭合,数值由外向内变大
B 　　　 凸向高处,一般成为　　　
C 　　　 凸向低处,一般成为　　　
D 　　　 等高线重合
E 　　　 两个山峰和两个山谷之间的区域

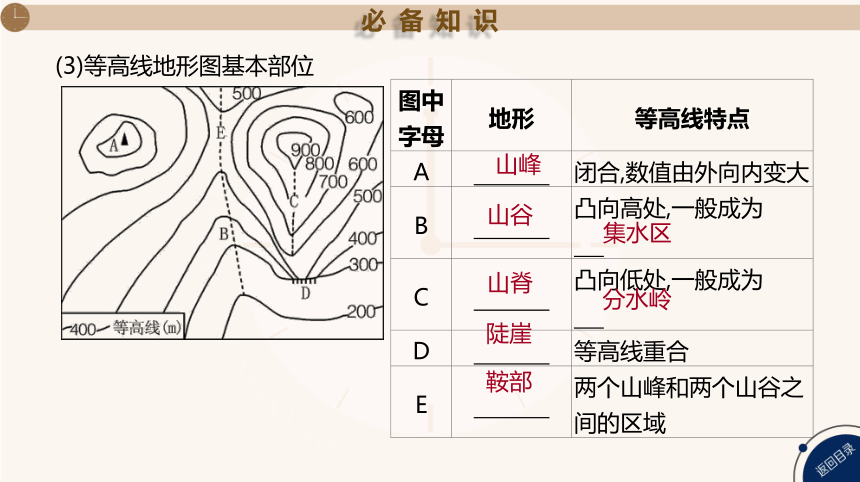

(3)等高线地形图基本部位
山峰
山谷
集水区
必 备 知 识
山脊
分水岭
陡崖
鞍部
读图五方面 读图内容
读数值范围 区域地势起伏大小,海拔最大值、最小值
读延伸方向 区域等高线整体大致凸向
读疏密程度 坡度:密陡疏缓。坡面:凸坡高疏低密,凹坡高密低疏
读弯曲状况 山脊:凸向低值处。山谷:凸向高值处。鞍部:正对的两山峰等高线之间的空白部分
读闭合状况 呈闭合状态的等高线及其数值,内部可能有“+”“-”或山峰等符号

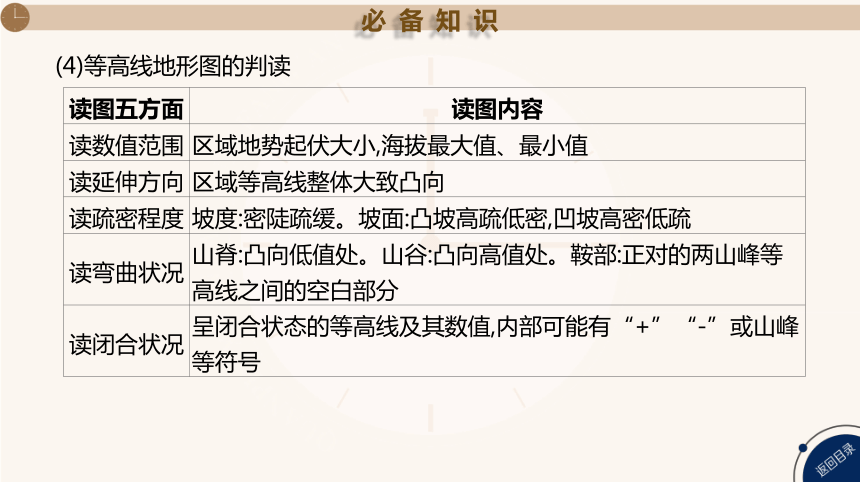

(4)等高线地形图的判读
必 备 知 识

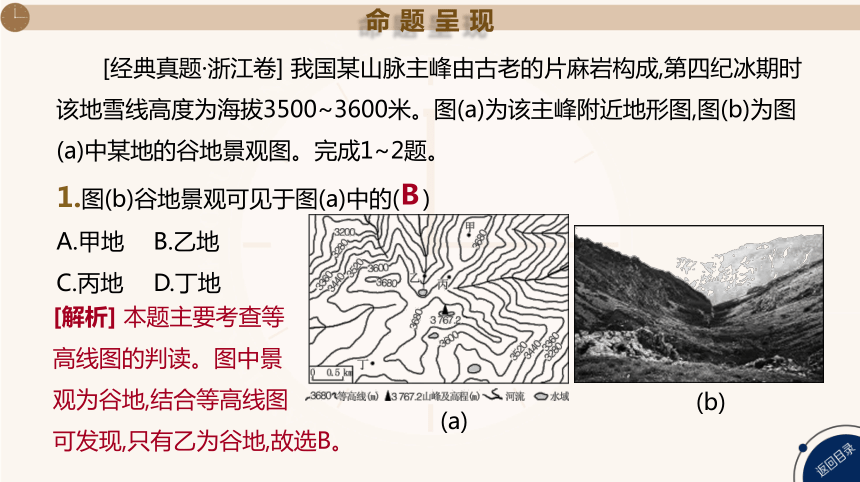

　　[经典真题·浙江卷] 我国某山脉主峰由古老的片麻岩构成,第四纪冰期时该地雪线高度为海拔3500~3600米。图(a)为该主峰附近地形图,图(b)为图(a)中某地的谷地景观图。完成1~2题。
1.图(b)谷地景观可见于图(a)中的(　)
A.甲地 B.乙地
C.丙地 D.丁地
B
命 题 呈 现
(a)
(b)
[解析] 本题主要考查等
高线图的判读。图中景
观为谷地,结合等高线图
可发现,只有乙为谷地,故选B。
2.图(b)谷地的成因是 (　)
A.构造断裂下陷
B.流水侵蚀作用
C.岩层挤压弯曲
D.冰川侵蚀作用
D
命 题 呈 现
(a)
(b)
[解析] 本题主要考查外力作用。乙地第四纪冰期时位于雪线附近,结合该地现在景观为“U”形谷,可知其成因是冰川侵蚀作用,D正确。
要点2　等高线地形图的计算
关键能力 | 命题呈现

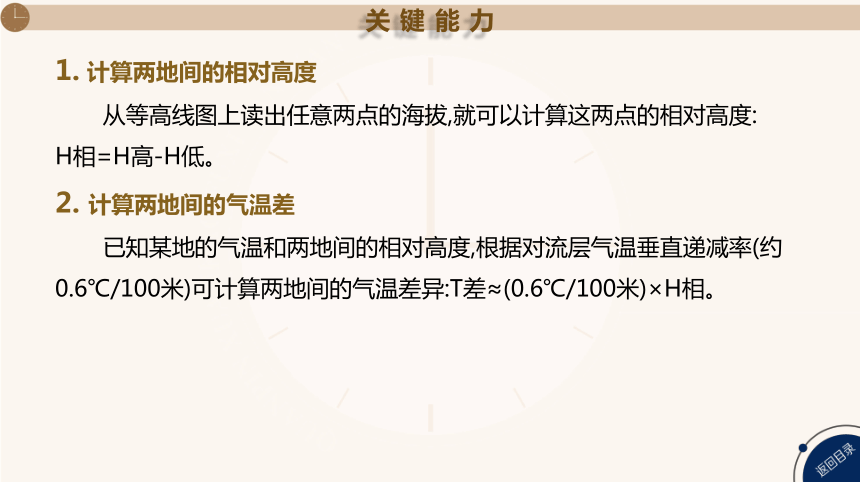

1. 计算两地间的相对高度
从等高线图上读出任意两点的海拔,就可以计算这两点的相对高度:
H相=H高-H低。
2. 计算两地间的气温差
已知某地的气温和两地间的相对高度,根据对流层气温垂直递减率(约0.6℃/100米)可计算两地间的气温差异:T差≈(0.6℃/100米)×H相。
关 键 能 力
3. 估算陡崖的相对高度
相对高度ΔH的取值范围是(n-1)d≤ΔH<(n+1)d(n为陡崖处重合的等高线条数,d为等高距)。因此下图中陡崖的相对高度的取值范围为200米≤
ΔH<400米。
关 键 能 力
4. 计算陡崖的绝对高度
(1)崖顶的绝对高度:H大≤H顶(2)崖底的绝对高度:H小-d(注:d为等高距,H大为重合等高线中海拔最高的数值,H小为重合等高线中海拔最低的数值。)
关 键 能 力

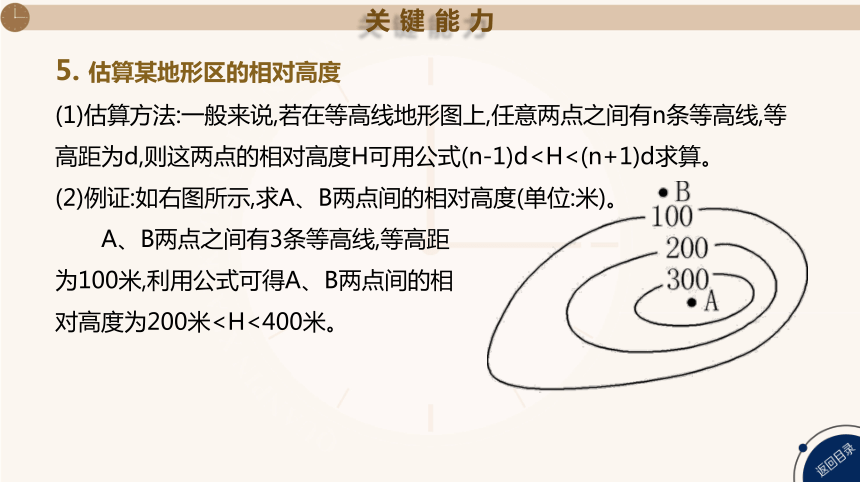

5. 估算某地形区的相对高度
(1)估算方法:一般来说,若在等高线地形图上,任意两点之间有n条等高线,等高距为d,则这两点的相对高度H可用公式(n-1)d(2)例证:如右图所示,求A、B两点间的相对高度(单位:米)。
　　A、B两点之间有3条等高线,等高距
为100米,利用公式可得A、B两点间的相
对高度为200米关 键 能 力
6. 闭合等高线区域内海拔的计算
　　按“大大小小”规律计算,即“大于大的,
小于小的”。
(1)位于两条等高线之间的闭合等高线区域,如
果其值与两侧等高线中的较低值相等,则闭合
区域内的海拔低于较低值。如图,若c=b,则d(2)位于两条等高线之间的闭合等高线区域,如果其值与两侧等高线中的较高值相等,则闭合区域内的海拔高于较高值。如图,若c=a,则d>a,即“大于大的”。
关 键 能 力
a>b
7. 地下水埋藏深度(打井深度)的计算
通过等高线和等潜水位线计算至少打多深的井才能出水。计算公式为h=a-b。其中h为井深,a为等高线值,b为等潜水位线值。
关 键 能 力
　　下图为某区域等高线地形图,图中等高距为200米,湖泊东侧有被河流切割成的落差为90米的峡谷。读图完成3~4题。
3.图中湖面的海拔可能为(　)
A.1450米 B.1420米
C.1550米 D.1650米
C
命 题 呈 现
[解析] 根据图中等高线数值和
等高距可推测出湖泊水面海拔
为1400~1600米,由材料“湖泊东侧有被河流切割成的落差为90米的峡谷”可推测出,湖面海拔要比1400米至少高出90米,才会在下游形成落差90米的峡谷,图中湖面海拔可能为1490~1600米,C正确。
4.图中陡崖顶部与峡谷底部之间的高差可能是(　)
A.850米 B.560米
C.460米 D.350米
B
命 题 呈 现
[解析] 图中陡崖顶部海拔大于等于2000米,小于2200米;峡谷底部海拔大于1400米,小于1510米。故高差为490~800米,B正确。
要点3　等高线地形图的应用
关键能力 | 命题呈现
1.等高线地形图与“点”的区位
(1)水库坝址
关 键 能 力
坝址:位于等高线密集的河流峡谷处,工程量小且地势落差大
库区:位于河谷、山谷地区或口袋形的洼地或小盆地,以保证有较大的集水面积和库容
(2)疗养院
关 键 能 力
地形坡度较缓(等高线稀疏),向阳,背山面水(河、湖、海),气候宜人,空气清新,有交通线通过,交通便捷
陆地等高线稀疏、海域等深线密集的海湾地区,即陆域平坦、水域深阔的避风海湾;避开含沙量大的河流,以免引起航道淤塞
(3)港口
关 键 能 力
(4)宿营地
避开河谷、河岸,以避开暴雨造成的洪水;避开陡崖、陡坡,以防崩塌、落石造成伤害;宜位于地势较高的缓坡或较平坦的鞍部
2.等高线地形图与“线”的区位
(1)公路、铁路线
关 键 能 力
位于坡度平缓的地方,尽量与等高线平行;尽量缩短线路,少占农田,少建桥梁,避开陡崖、陡坡;通往山顶的公路呈“之”字形弯曲,以减小坡度
(2)引水路线
(3)输油、输气管道
尽可能短,尽量避免通过山脉、大河等,以降低施工难度和建设成本。
关 键 能 力
先考虑水从高处往低处流,再结合距离远近确定较合适的引水路线
3.等高线地形图与“面”的区位
(1)农业生产布局
关 键 能 力
根据等高线地形图反映出来的地貌类型、地势起伏、坡度陡缓,结合气候和水源条件,因地制宜地提出农、林、牧、渔业布局方案
(2)工业区、居民区的选址
关 键 能 力
工业区宜建在地势平坦开阔、交通便利、水源充足且接近资源和能源分布的地区;居民区最好建在依山傍水、地形开阔的向阳地带,并要求交通便利,远离污染
　　读我国大别山区局部地区等高线示意图,完成5~6题。
5.计划在该区域修建水库大坝,尽可能
满足大的区域范围内的灌溉、防洪、
发电等需求,坝址宜选择在 (　)
A.甲 B.乙 C.丙 D.丁
A
命 题 呈 现
[解析] 读图可知,甲处位于峡谷,建大坝
工程量小,投资少,甲东北方向地形为盆
地,利于蓄水,且面积大,蓄水量大,A正确;
乙、丁两处峡谷适宜建坝,但是蓄水区域面积小,库容小,B、D错误;
丙处地势平坦,不适宜修建大坝,C错误。
6.2022年5月安徽省某中学地理研学小组到该区域进行野外考查,晚上在此地宿营,宿营地适宜选择在(　)
A.E B.F C.G D.H
B
命 题 呈 现
[解析] 读图可知,F处等高线稀疏,
地形平坦开阔,地势较高,且距离
公路较近,较适宜建宿营地,B正确;
E处地势较陡,位于峡谷附近,建
宿营地安全性较差,A错误;
G处地势较陡,不适宜宿营,C错误;
H处位于河流上游河谷地带,容易受山洪的威胁,不适宜建宿营地,D错误。
　　读我国东南某地等坡度线图,完成7~8题。
7.图中河流,流速最慢的河段是 (　)
A.甲 B.乙 C.丙 D.丁
D
[解析] 图中为等坡度线,数值越大意味着坡度越大。在四个河段中,丁河段的坡度在10°~15°,坡度最小,水流速度最慢,故D正确,A、B、C错。
命 题 呈 现
8.仅从坡度的角度判断,图示区域说法正确的是(　)
A.最大高差不超过50米
B.丁地不适合发展耕作业
C.河流从西北流向东南
D.甲地适合发展林果业
D
[解析] 据图可知,图中为等
坡度线,无高程信息,无法判断地形高差和河流流向,A、C错;
丁地坡度较小,适合发展耕作业,B错误;
甲地坡度在45°~50°,坡度较大,适合发展林果业,D正确。
命 题 呈 现
要点4　地形剖面图
关键能力 | 命题呈现
1.地形剖面图的绘制
关 键 能 力
关 键 能 力
步骤 具体内容
定剖面线 根据要求在需绘制剖面图的两点之间作出一条直线
定比 例尺 剖面图的水平比例尺多采用原图的比例尺(有特殊要求时除
外);为了使剖面图所表达的地势起伏更加明显,垂直比例尺一般适当放大
建立 坐标 剖面图的水平基线一般与剖面线长度相等;纵轴的高程应根据垂直比例尺确定,图上的高程间距要与等高线地形图的等高距相等
描点 将剖面线与等高线的所有交点,尤其是特殊点(如最高点、最低
点),按其水平距离和高程转绘到坐标图中
连点成线 用平滑曲线将各点顺次连接,注意相邻两点间的升降趋势
2.地形剖面图的判读方法
关 键 能 力
3. 地形剖面图的应用——通视问题
(1)从山顶向四周,等高线先密后疏,为凹坡;凹坡可通视。
(2)从山顶向四周,等高线先疏后密,为凸坡;凸坡不能通视。
(3)两点间有隆起,若隆起最高点挡住视线,则不能通视。
关 键 能 力
9.(8分)某山区的一所学校拟组织学生对附近公路的交通流量进行调查。读图,完成(1)~(2)题。
(1)E、F、G三点中,能目测到公路上
H点经过车辆的是　　　　。(2分)
G
命 题 呈 现
[解析] E、F两点都位于山谷中,从E点到H点或从F点到H点视线都被山脊阻挡;而从G点到H点视线没有障碍。所以E、F、G三点中能清晰地观察公路上H点经过车辆的应是G点。
[答案]
从地形剖面图中可以看出H点和G点之间没有障碍,从G点可以清晰地看见H点。
(2)试用地形剖面图解释上题中所作的判断,并作简要说明,图画在下面的框内。(6分)
命 题 呈 现
[解析] 按所学地形剖面图的绘制的知识作图说明即可。
备 用 习 题
　　我国是海洋大国,海洋资源开发是我国资源可持续发展的战略依托。下图示意渤海和黄海局部地理事物分布。据此完成1~3题。
1.甲地海水深度可能为(　　)
A.25米 B.45米
C.65米 D.85米
C
[解析] 根据已有等深线数值判
断,图中的等深距为30米,甲地外
围闭合等深线位于20米等深线与50米等深线之间,该闭合等深线外围数值小于50米,则其内部数值大于50米,即海水深度为50~80米,由此判断, C正确。
备 用 习 题
2.乙地建设晒盐滩地的优势条件有 (　　)
A.距河口近,河流带来盐分多 B.夏季伏旱时间长,晒盐条件优越
C.鹅卵石多,增温快,利于晒盐 D.春季干燥多大风,利于海水蒸发
D
备 用 习 题
[解析] 河流水为淡水,盐度低,乙地建设晒盐滩地的优势并不是河流带来的盐分多,A错;
乙地位于华北地区,华北地区夏季没有伏旱天气,伏旱天气主要出现在长江中下游地区,B错;
图中显示,乙地为淤泥质海岸,说
明沉积物颗粒小,鹅卵石不多,C错;
华北地区春季气温回升快,多大风,
雨季未到,空气干燥,利于海水蒸发
,有利于晒盐,D正确。故选D。
备 用 习 题
3.与乙地相比,丙地附近冬季海冰资源开发潜力较大,因为丙地海冰(　　)
A.资源更丰富 B.开采更方便
C.运输更便捷 D.需求量更大
A
[解析] 丙地纬度比乙地更高,水
温更低,海冰资源更丰富,A正确;
乙地、丙地都是淤泥质海岸,且
均位于近海地区,海冰开采条件差异不大,B错;
乙地靠近京津冀地区,社会经济条件更好,交通和市场需求较丙地更有优势,C、D错误。故选A。　　
备 用 习 题
作 业 手 册
　　读等高线地形图(单位:米),图中等高距为200 米,回答1~2题。
1.图中箭头正确表示河流集水方向的是(　)
A.① B.② C.③ D.④
1
2
3
4
5
6
7
8
9
10
11
12
A
14
15
13
返
回
目
录
作 业 手 册
[解析] 河流位于山谷,河流流向与等高线凸向相反,河流集水方向是由高处指向低处,垂直于等高线。故箭头①正确。
2.图中a和b的数值分别可能是 (　)
A.100、250 B.100、350
C.500、250 D.500、350
C
返
回
目
录
作 业 手 册
[解析] 河流位于山谷处,可以判断出a的数值大于300,图中等高距为200 米,则a的数值为500;根据局部闭合等值线“大于大的,小于小的”规律,b的数值应小于300。
1
2
3
4
5
6
7
8
9
10
11
12
14
15
13
　　[2023·浙江宁波联考] 下图为某区域地形图(单位:米)。据此完成3~4题。
3.图中等高线M的数值可能是 (　)
A.300 B.400
C.500 D.600
C
返
回
目
录
作 业 手 册
[解析] 由图中等高线数值变化趋势可
知,丙地附近等高线为400米;等高线M
内部为山峰,说明等高线M内部地势较
高。根据等值线分布“大于大的,小于小的”原则,可判断等高线M数值与其两侧等高线中数值较大的相等,即等高线M的数值为500,C正确。
1
2
3
4
5
6
7
8
9
10
11
12
14
15
13
4.甲、乙、丙、丁四地最可能形成较大瀑布的是 (　)
A.甲 B.乙 C.丙 D.丁
B
返
回
目
录
作 业 手 册
[解析] 由等高线弯曲形状可知,甲、乙两地位于山谷,可能有河流发育,且乙地为陡崖,故乙地最可能形成瀑布。丙、丁两地位于山脊位置,无河流发育,不可能形成瀑布。B正确。
1
2
3
4
5
6
7
8
9
10
11
12
14
15
13
　　拱坝是一种建筑在峡谷中的拦水坝,通过凸向上游的拱形坝体将水压力传给河谷两岸来维持稳定。金沙江乌东德水电站大坝是世界上最薄的300米级特高拱坝。图甲为乌东德大坝景观图,图乙为金沙江下游某河段及附近地区等高线示意图。据此完成5~6题。
返
回
目
录
作 业 手 册
甲
乙
1
2
3
4
5
6
7
8
9
10
11
12
14
15
13
5.乌东德水电站拱坝修建的关键条件为河流两岸的(　)
A.岩体坚硬致密
B.植被茂密,根系发达
C.降水集中,多暴雨
D.土质疏松,直立性强
A
返
回
目
录
作 业 手 册
甲
乙
[解析] 根据材料可知,拱坝是通过凸向上游的拱形坝体将水压力传给河谷两岸来维持稳定,所以要求两岸的岩石岩性稳定,A正确,B、C、D错误。
1
2
3
4
5
6
7
8
9
10
11
12
14
15
13
6.据图乙推测乌东德水电站拱坝的坝体高度为 (　)
A.100米 B.300米
C.400米 D.500米
B
返
回
目
录
作 业 手 册
甲
乙
[解析] 大坝底部是700~900米(不含两端),大坝顶部为1100米,大坝高度范围是200~400米(不含两端)。所以B正确。
1
2
3
4
5
6
7
8
9
10
11
12
14
15
13
　　2022年北京冬奥会组委会选择北京延庆区小海坨山建设国家高山滑雪中心。小海坨山主峰海拔2198米。下图示意国家高山滑雪中心雪道分布。回答7~8题。
7.国家高山滑雪中心的四条滑雪道(　)
A.落差均未超过800米
B.甲、丁道均沿山脊分布
C.乙、丙道的延伸方向基本一致
D.丁道坡度最大
C
返
回
目
录
作 业 手 册
1
2
3
4
5
6
7
8
9
10
11
12
14
15
13
[解析] 根据图中相邻等高线的数值可判断等高距为100 米。根据计算可知,落差均超过800 米,A错误。
等高线弯曲部分向低处凸出为山脊,可
以看出甲道的北段和南段沿山脊分布,
但中段部分等高线没有明显的凸出方
向,即没有沿山脊分布;丁道的北段和中
段沿山脊分布,但南段部分没有沿山脊分布。B错误。
根据图示可判断乙、丙道延伸方向均大体为东北—西南向,C正确。
等高线越密集,坡度越大,而丁道等高线分布稀疏,坡度平缓,D错误。
返
回
目
录
作 业 手 册
1
2
3
4
5
6
7
8
9
10
11
12
14
15
13
8.国家高山滑雪中心比黑龙江省亚布力滑雪场的市场潜力更大,其主要影响因素是 (　)
A.基础设施 B.地理位置
C.环境容量 D.运营成本
B
返
回
目
录
作 业 手 册
[解析] 国家高山滑雪中心在北京延庆区,与黑龙江省亚布力滑雪场相比,北京延庆区周边人口较多,游客数量更多,市场潜力更大,B正确。
1
2
3
4
5
6
7
8
9
10
11
12
14
15
13
[解析] 图示地区的等高线分布不符合新月形沙丘的特点,故A项错误。
图示地区是海拔较高的山地,且等高线分布比较稀疏,最可能为山地梯田,故B项正确。
读图可知,图示绝大部分地区的海拔在1200米以上,不可能是海拔较低的三角洲平原和滨海沙滩,故排除C、D项。
　　等高线图可以反映一个地方的地貌特征。右
图为某地区等高线(单位:米)图。回答9~10题。
9.图中主体部分表示的地表景观最可能是(　)
A.新月形沙丘 B.山地梯田
C.三角洲平原 D.滨海沙滩
B
返
回
目
录
作 业 手 册
1
2
3
4
5
6
7
8
9
10
11
12
14
15
13
10.图中河流的流向及河流与水渠的关系是(　)
A.河流自南向北流,河流水补给水渠
B.河流自北向南流,河流水补给水渠
C.河流自北向南流,水渠水汇入河流
D.河流自南向北流,水渠水汇入河流
C
返
回
目
录
作 业 手 册
[解析] 图中无指向标,则按“上北下南,左西右东”的方法定位。从图中河流、水渠和等高线的组合情况可知,河流自北向南流,水渠水自西向东汇入河流,故C项正确。
1
2
3
4
5
6
7
8
9
10
11
12
14
15
13
　　下图示意某湖床等高线图(单位:米),纬线a、b纬度相差0.1°。据此完成11~12题。
11.图中MN一线的地形剖面图是 (　)
A
返
回
目
录
作 业 手 册
　A　　　　　　　　　B
　C　　　　　　　　　D
1
2
3
4
5
6
7
8
9
10
11
12
14
15
13
[解析] 读图可知,MN一线的M点刚好位于2000米等高线上,故M点的海拔高度为2000米,据此可以排除B;
MN一线的N点刚好位于河流处,其海拔高度较河流两岸低,且N点附近又跨过一条河流,河流位置海拔略低,据此可以排除C、D。A正确。
返
回
目
录
作 业 手 册
1
2
3
4
5
6
7
8
9
10
11
12
14
15
13
12.若图中湖泊枯水期时面积为S,则当a、b纬线的纬度差为0.2°时,湖泊枯水期面积是 (　)
A.2S B.4S
C.6S D.8S
B
返
回
目
录
作 业 手 册
[解析] a、b纬线的纬度差为0.2°时,比例尺增大到原来的2倍,面积则扩大为原来的4倍,为4S。故B正确。
1
2
3
4
5
6
7
8
9
10
11
12
14
15
13
　　下图为我国某区域等高线地形图,在甲地建有观景台。据此完成13~14题。
13.图中现象可能的是 (　)
A.甲地能观看到乙地 B.乙地菠萝田广布
C.丙地土壤比丁地干燥 D.丁地出现瀑布
C
返
回
目
录
作 业 手 册
[解析] 甲地与乙地中间有山脊阻挡,难以观看到,A错误;
菠萝为热带经济作物,本地为亚热带,B错误;
丙地位于阳坡,相对于阴坡的丁地而言光热充足,丙地土壤较干燥,C正确;
丁地为陡崖,但丁地南侧为山脊,没有河流,不会出现瀑布,D错误。
1
2
3
4
5
6
7
8
9
10
11
12
14
15
13
14.丙、丁之间规划修建一条高速公路,丙、丁最短距离约为　　 (　)
A.50千米 B.120千米
C.180千米 D.240千米
B
返
回
目
录
作 业 手 册
[解析] 丙、丁经度相差不大,纬度约相差1°,在同一条经线上,纬度每差1°距离相差约111千米,得出丙、丁之间距离约111千米,B最接近,A、C、D错误。
1
2
3
4
5
6
7
8
9
10
11
12
14
15
13
15.(10分)某校中学生赴山东烟台磁山省级地质公园附近进行野外实习。阅读图文材料,回答下列问题。
任务一　看地图,识地形
　　某日,两个小组分别在图甲中的磁山
省级地质公园和温泉小镇进行实地考察。
(1)说明两个小组的同学是否相互可见。(5分)
返
回
目
录
作 业 手 册
甲
[答案] 不能相互可见。理由:视线范围内是山脊地形,有阻挡。
[解析] 根据图分析可知,磁山省级地质公园位于山谷处,和温泉小镇之间有海拔较高的山脊阻挡,所以在两地的同学不能相互可见。
1
2
3
4
5
6
7
8
9
10
11
12
14
15
13
[解析] 根据材料可知,该地貌为花岗岩构成。花岗岩是由岩浆侵入岩石圈后冷却凝固形成的,之后由于地壳抬升作用,地下的花岗岩出露地表,处于地表的花岗岩受到外力的风化和侵蚀等作用形成该山岳地貌。
任务二　观地貌,析过程
　　图乙是某同学在磁山省级地质公园拍摄的
典型花岗岩山岳地貌景观图。
(2)简析该地貌的形成过程。(5分)
返
回
目
录
作 业 手 册
[答案] 岩浆侵入岩石圈后冷却凝固形成花岗
岩,地壳抬升出露地表,经风化、侵蚀等作用形成。
乙
1
2
3
4
5
6
7
8
9
10
11
12
14
15
