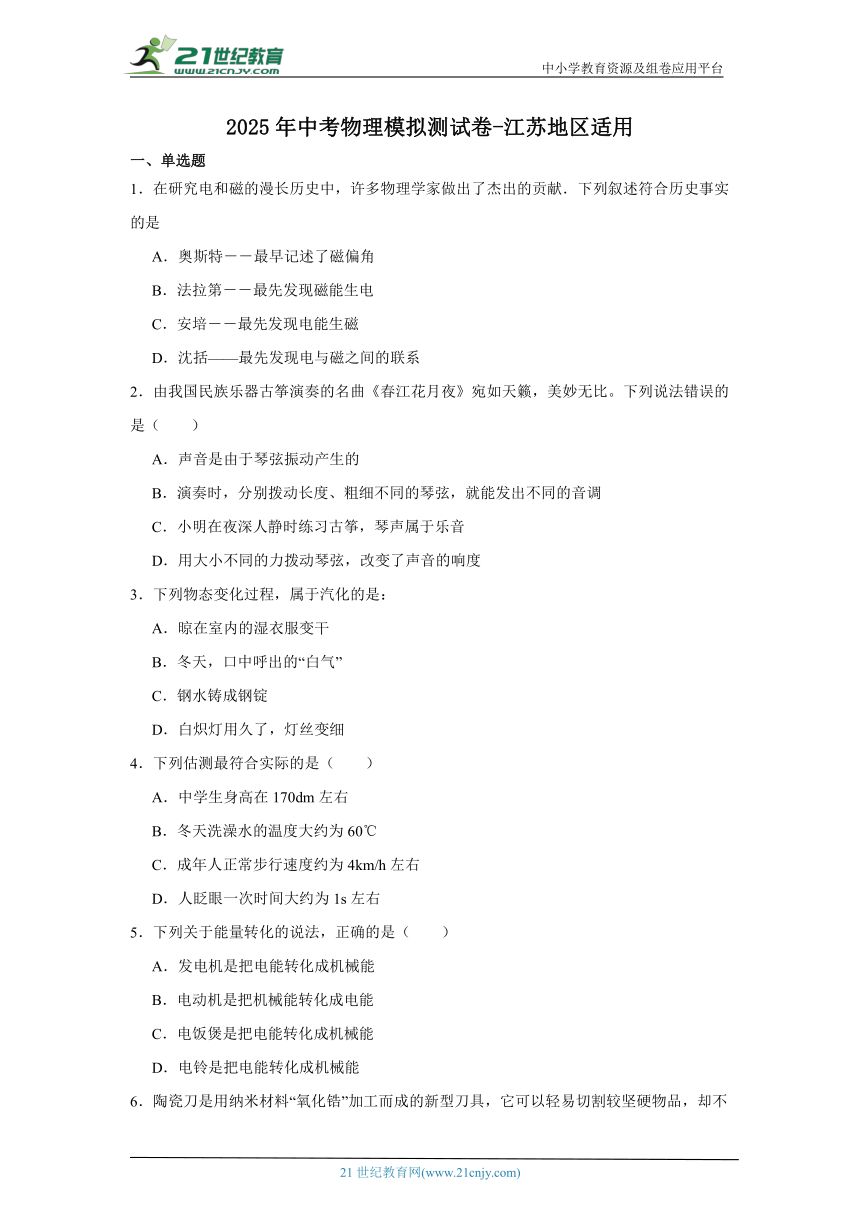

2025年中考物理模拟测试卷-江苏地区适用
一、单选题
1．在研究电和磁的漫长历史中，许多物理学家做出了杰出的贡献．下列叙述符合历史事实的是
A．奥斯特－－最早记述了磁偏角
B．法拉第－－最先发现磁能生电
C．安培－－最先发现电能生磁
D．沈括——最先发现电与磁之间的联系
2．由我国民族乐器古筝演奏的名曲《春江花月夜》宛如天籁，美妙无比。下列说法错误的是（　　）
A．声音是由于琴弦振动产生的
B．演奏时，分别拨动长度、粗细不同的琴弦，就能发出不同的音调
C．小明在夜深人静时练习古筝，琴声属于乐音
D．用大小不同的力拨动琴弦，改变了声音的响度
3．下列物态变化过程，属于汽化的是：
A．晾在室内的湿衣服变干
B．冬天，口中呼出的“白气”
C．钢水铸成钢锭
D．白炽灯用久了，灯丝变细
4．下列估测最符合实际的是（　　）
A．中学生身高在170dm左右
B．冬天洗澡水的温度大约为60℃
C．成年人正常步行速度约为4km/h左右
D．人眨眼一次时间大约为1s左右
5．下列关于能量转化的说法，正确的是（　　）
A．发电机是把电能转化成机械能
B．电动机是把机械能转化成电能
C．电饭煲是把电能转化成机械能
D．电铃是把电能转化成机械能

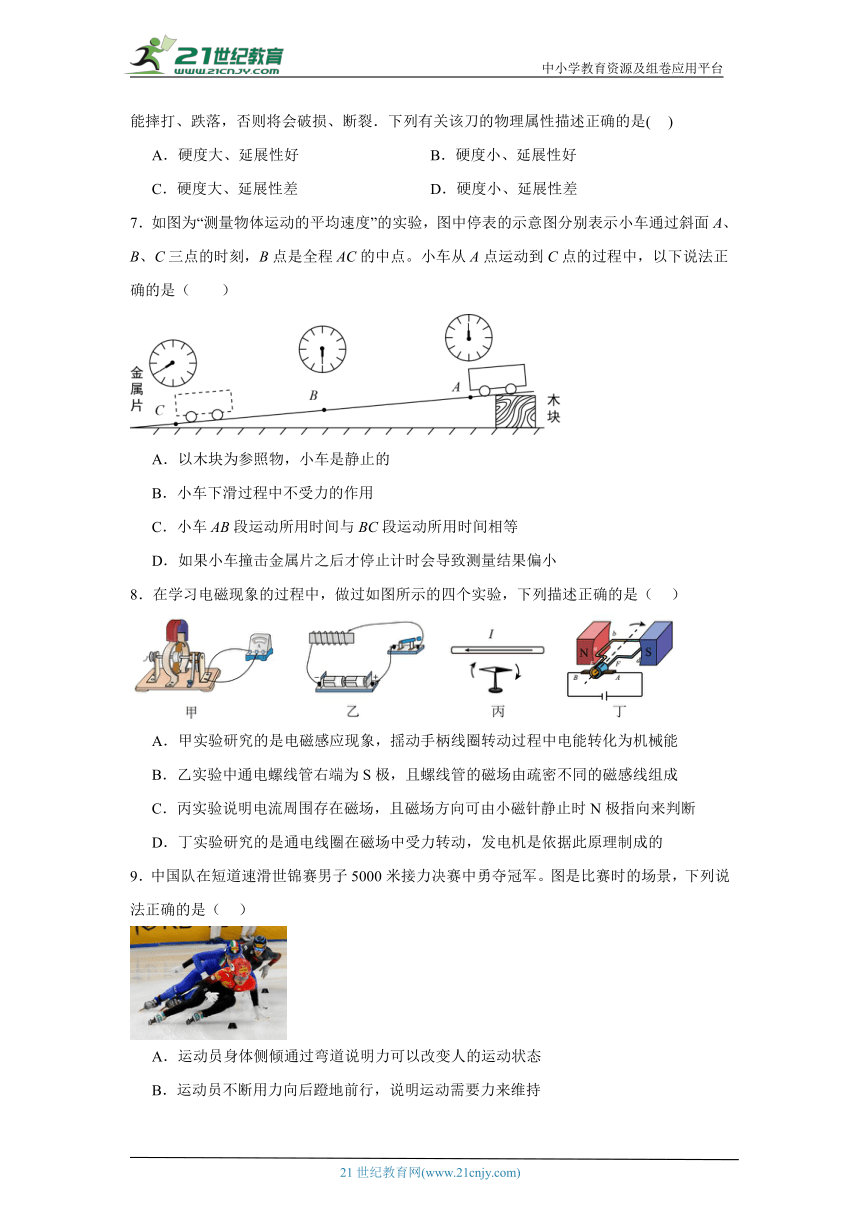

6．陶瓷刀是用纳米材料“氧化锆”加工而成的新型刀具，它可以轻易切割较坚硬物品，却不能摔打、跌落，否则将会破损、断裂．下列有关该刀的物理属性描述正确的是( )
A．硬度大、延展性好 B．硬度小、延展性好
C．硬度大、延展性差 D．硬度小、延展性差
7．如图为“测量物体运动的平均速度”的实验，图中停表的示意图分别表示小车通过斜面A、B、C三点的时刻，B点是全程AC的中点。小车从A点运动到C点的过程中，以下说法正确的是（　　）21世纪21世纪教育网有21·cn·jy·com
A．以木块为参照物，小车是静止的
B．小车下滑过程中不受力的作用
C．小车AB段运动所用时间与BC段运动所用时间相等
D．如果小车撞击金属片之后才停止计时会导致测量结果偏小
8．在学习电磁现象的过程中，做过如图所示的四个实验，下列描述正确的是（ ）
A．甲实验研究的是电磁感应现象，揺动手柄线圈转动过程中电能转化为机械能
B．乙实验中通电螺线管右端为S极，且螺线管的磁场由疏密不同的磁感线组成
C．丙实验说明电流周围存在磁场，且磁场方向可由小磁针静止时N极指向来判断
D．丁实验研究的是通电线圈在磁场中受力转动，发电机是依据此原理制成的
9．中国队在短道速滑世锦赛男子5000米接力决赛中勇夺冠军。图是比赛时的场景，下列说法正确的是（ ）2-1-c-n-j-y
A．运动员身体侧倾通过弯道说明力可以改变人的运动状态
B．运动员不断用力向后蹬地前行，说明运动需要力来维持
C．滑冰鞋底部的冰刀很薄是为了增大运动员对地面的压力
D．运动员冲过终点不能立即停下来是因为受到惯性作用

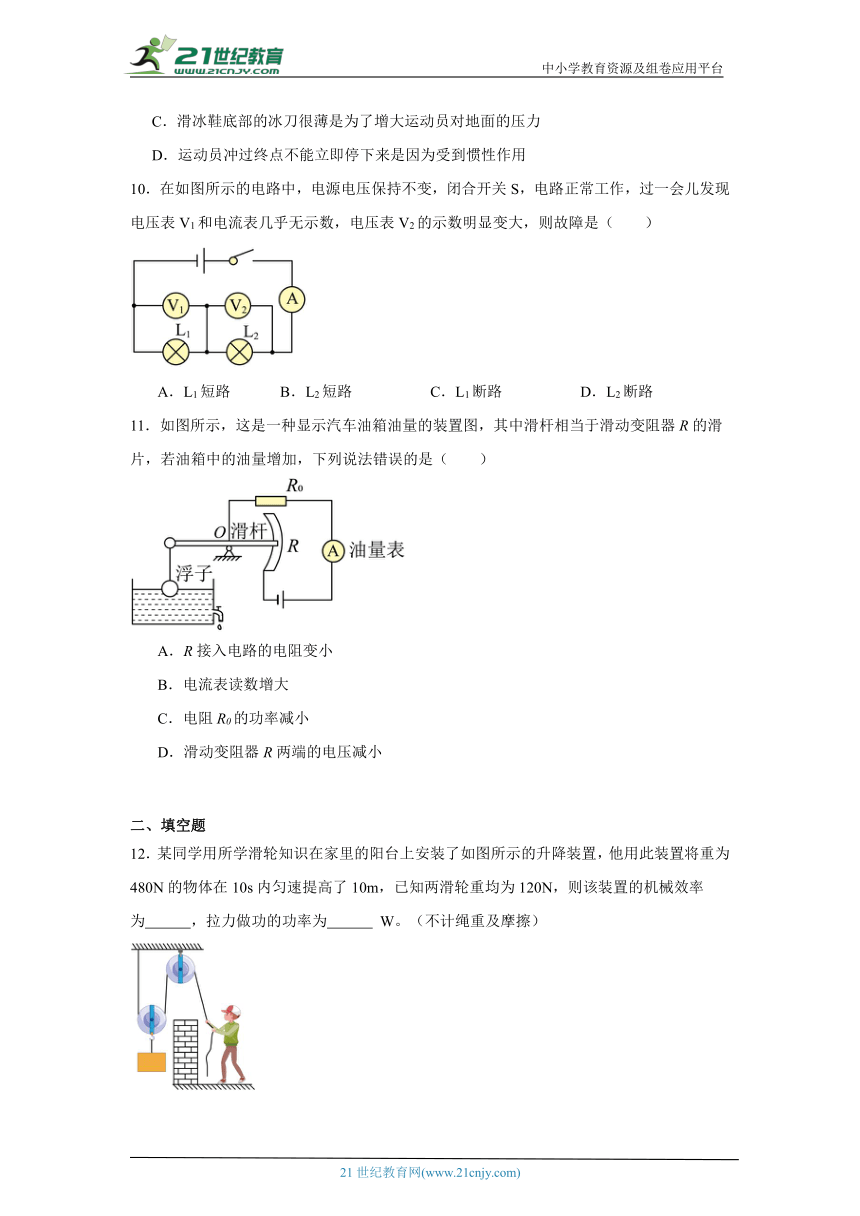

10．在如图所示的电路中，电源电压保持不变，闭合开关S，电路正常工作，过一会儿发现电压表V1和电流表几乎无示数，电压表V2的示数明显变大，则故障是（　　）

A．L1短路 B．L2短路 C．L1断路 D．L2断路
11．如图所示，这是一种显示汽车油箱油量的装置图，其中滑杆相当于滑动变阻器R的滑片，若油箱中的油量增加，下列说法错误的是（　　）www.21-cn-jy.com
A．R接入电路的电阻变小
B．电流表读数增大
C．电阻R0的功率减小
D．滑动变阻器R两端的电压减小
二、填空题
12．某同学用所学滑轮知识在家里的阳台上安装了如图所示的升降装置，他用此装置将重为480N的物体在10s内匀速提高了10m，已知两滑轮重均为120N，则该装置的机械效率为 ，拉力做功的功率为 W。（不计绳重及摩擦）

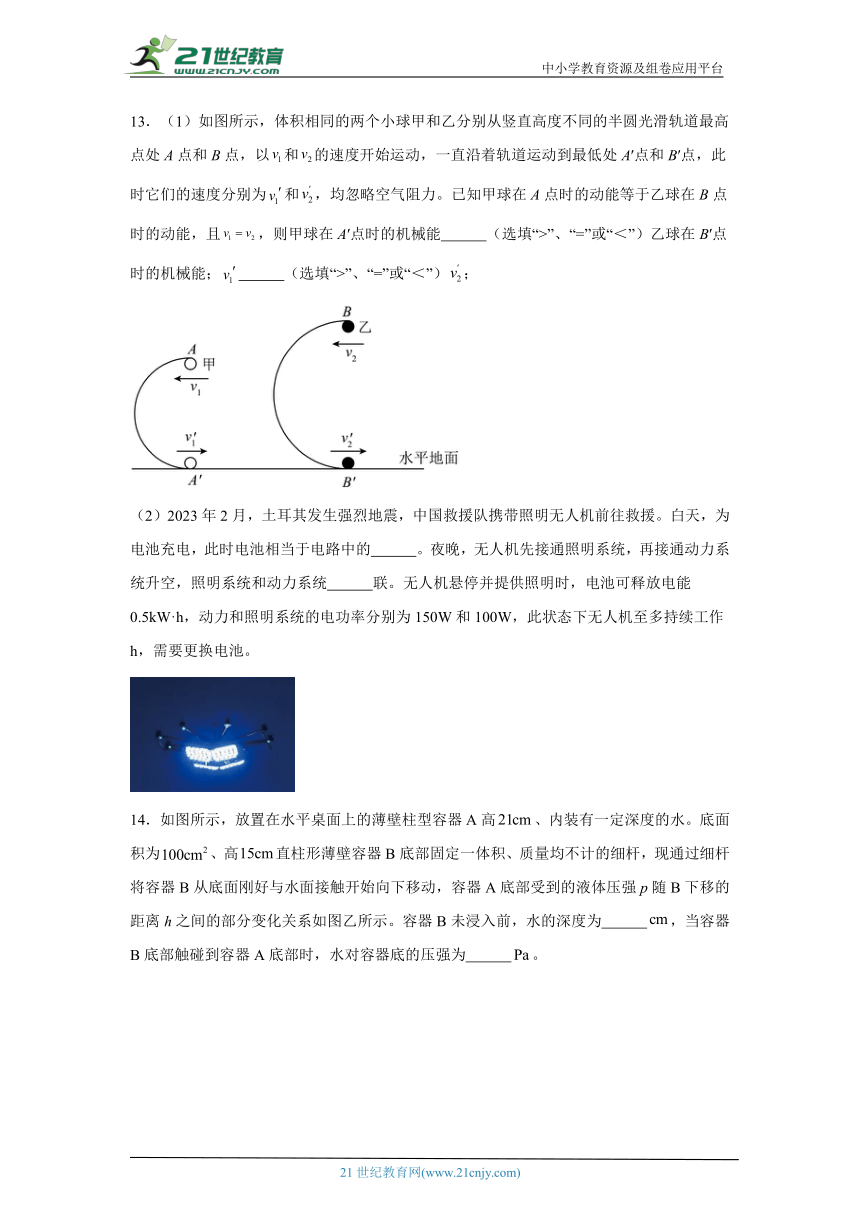

13．（1）如图所示，体积相同的两个小球甲和乙分别从竖直高度不同的半圆光滑轨道最高点处A点和B点，以和的速度开始运动，一直沿着轨道运动到最低处A′点和B′点，此时它们的速度分别为和，均忽略空气阻力。已知甲球在A点时的动能等于乙球在B点时的动能，且，则甲球在A′点时的机械能 （选填“>”、“=”或“＜”）乙球在B′点时的机械能； （选填“>”、“=”或“＜”）；
（2）2023年2月，土耳其发生强烈地震，中国救援队携带照明无人机前往救援。白天，为电池充电，此时电池相当于电路中的 。夜晚，无人机先接通照明系统，再接通动力系统升空，照明系统和动力系统 联。无人机悬停并提供照明时，电池可释放电能0.5kW·h，动力和照明系统的电功率分别为150W和100W，此状态下无人机至多持续工作 h，需要更换电池。

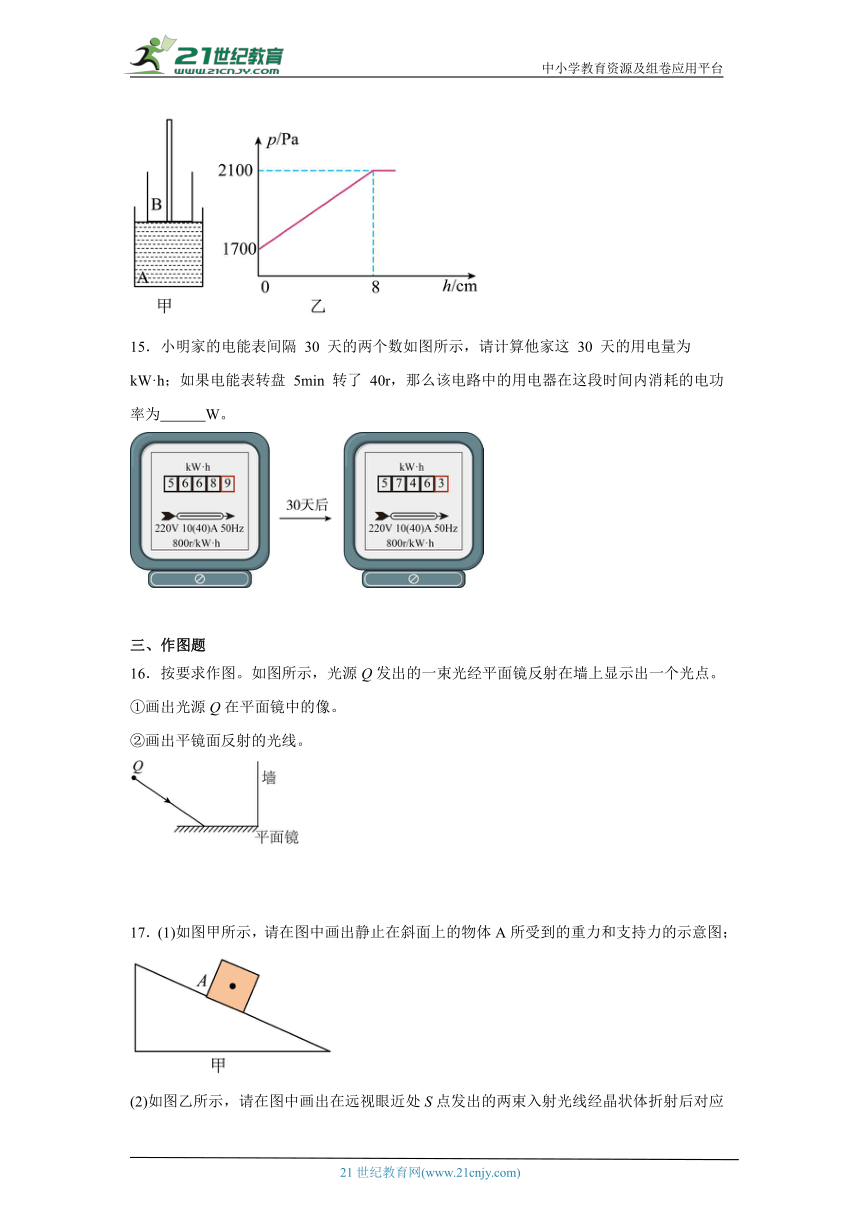

14．如图所示，放置在水平桌面上的薄壁柱型容器A高、内装有一定深度的水。底面积为、高直柱形薄壁容器B底部固定一体积、质量均不计的细杆，现通过细杆将容器B从底面刚好与水面接触开始向下移动，容器A底部受到的液体压强p随B下移的距离h之间的部分变化关系如图乙所示。容器B未浸入前，水的深度为 ，当容器B底部触碰到容器A底部时，水对容器底的压强为 。
15．小明家的电能表间隔 30 天的两个数如图所示，请计算他家这 30 天的用电量为 kW·h；如果电能表转盘 5min 转了 40r，那么该电路中的用电器在这段时间内消耗的电功率为 W。
三、作图题
16．按要求作图。如图所示，光源Q发出的一束光经平面镜反射在墙上显示出一个光点。
①画出光源Q在平面镜中的像。
②画出平镜面反射的光线。
17．(1)如图甲所示，请在图中画出静止在斜面上的物体A所受到的重力和支持力的示意图；
(2)如图乙所示，请在图中画出在远视眼近处S点发出的两束入射光线经晶状体折射后对应的光线。
18．如图所示，当闭合开关时发现静止在螺线管左侧的小车突然向右运动了一下，请标出电源右侧的极性（用“+”或“﹣”）和P点的磁感线方向。【来源：21·世纪·教育·网】
四、实验题
19．如图甲是“探究固体熔化时温度的变化规律”的实验装置．
（1）图甲的实验装置中还缺少的一件测量器材是 ，实验时把石棉网垫在烧杯下，并将试管放在水中加热，是为了使固体粉末受热 （均匀/不均匀）．
（2）若某时刻温度计的示数如图乙所示，则此时温度计的读数为 ℃．
（3）下表是实验中记录的数据．
根据表中数据可知，该物质是 （晶体/非晶体）．
（4）能反映上述固体熔化时温度变化规律的是图丙中的 （a/b）．
20．小李在做“用电流表、电压表测电阻”的实验中，电源电压保持不变，所用滑动变阻器上标有“10Ω 1A”字样．实验时小李按图正确连接电路．21·世纪*教育网
（1）在闭合电键S前，她应将滑动变阻器的滑片P置于变阻器的 端（选填“左”或“右”）．闭合电键S后，电压表示数为2.3伏，而电流表出现如图所示现象，出现这一现象的原因是： ．
（2）她找到问题后重新实验，在移动变阻器滑片P的过程中，发现电流表示数变化范围为0.22～0.46安，则电源电压为 伏．
（3）当变阻器滑片P移到某一位置时，观察到电压表示数为3.5伏，电流表示数为0.36安，该位置在滑动变阻器中点位置的 侧（选填“左”或“右”）．
（4）通过实验测得Rx的阻值为 欧（精确到0.1欧）．
21．小明在实验室探究水在沸腾前后温度变化的特点。
（1）实验前老师为他提供了如图所示的三种温度计，温度计是根据液体 的原理制成的，甲温度计的读数为 ；丙温度计的量程为 ；为了完成本实验，应选用 温度计；
（2）分析实验中观察到的现象：
①水沸腾前后水中的气泡变化情形不同，其中图a是水 （选填“沸腾前”或“沸腾时”）的情形；
②水沸腾前后温度变化不同，由实验数据绘制出水温随加热时间变化的图像发现水沸腾时的温度低于100℃，其原因可能是当地大气压 一标准大气压；由图像可知，水沸腾前温度不断升高，沸腾后温度 。
22．小明在学习了凸透镜成像规律后，继续深入探究，选用下表中某一规格的凸透镜做实验，调整好器材后装置如图甲所示，此时烛焰恰好在光屏上成清晰的像。
凸透镜编号 焦距/cm 直径/cm
① 5 3.5
② 5 4.5
③ 10 4.5
④ 15 4.5
（1）图甲中光屏上成倒立、 （选填“缩小”“等大”或“放大”）的像；
（2）一段时间后，小明发现光屏上烛焰的像如图乙所示，要使烛焰的像成在光屏中央，可行的操作是 ；2-1-c-n-j-y【出处：21教育名师】
（3）小明选的凸透镜焦距为 cm；
（4）小明将蜡烛换成F字光源，调整光源和光屏的位置，在光屏上仍可观察到清晰的像，如图丙所示，则小明看到的像应是 （选填字母）；若将光源向右移动至35cm刻线处，光屏应向 （选填“左”或“右”）移动才能在光屏上成清晰的像，此时小明看到的像应是 （选填字母）；
（5）小明认为凸透镜的成像规律还可能与凸透镜的直径有关；若要验证其猜想，则可选取表中编号为 两个凸透镜进行实验验证；
（6）实验过程中突然飞来一只飞虫落在凸透镜上，遮住凸透镜的部分区域，则小明在光屏上 （选填“能”或“不能”）看到完整的像。
23．在测量盐水密度的实验中，有如下几个方案。
（1）用如图所示密度计直接测量。
密度计是测量 密度的测量工具，如果所测的盐水密度越大，密度计在液面以下的体积就越 ；（填大或小）
（2）借助浮力法。将一个重力为4.5N，密度为0.9×103kg/m3的正方体放入盐水中，稳定后该物体漂浮在液面上，物体露出液面的体积为100cm3，则物体排开 cm3的体积的盐水，该盐水的密度为 kg/m3；
（3）利用液体压强法。测量液体压强的工具叫作 ，经实验测得容器内有20cm高的盐水对容器底部产生的液体压强为2400Pa，则盐水的密度为 g/cm3；
（4）天平和量筒配合法。请将实验步骤补充完整。
A．将待测盐水倒入烧杯中，用已经调节好的托盘天平测出来烧杯和盐水的总质量记为m1；
B．将烧杯中的盐水倒入量筒中一部分，记下此时量筒中盐水的体积为V；
C． ；
D．盐水密度的表达式为 。（用已经测得的物理量表示）
24．为了探究滑动摩擦力的大小跟哪些因素有关，小明同学在如图所示的情景中，沿水平方向匀速拉动水平桌面上的木块，弹簧测力计的示数如图所示。
（1）能够用弹簧测力计的示数表示摩擦力的大小是根据 的原理；
（2）小明同学刚开始拉木块时，木块没有被拉动，则木块所受摩擦力的大小 （选填“大于”“小于”或“等于”）拉力的大小；
（3）甲、乙两次实验是为了探究滑动摩擦力的大小与 有关；
（4）在图丙所示的情景中，木块恰好做匀速运动。当拉力增大为4N时，木块受到的滑动摩擦力的大小为 N；
（5）对比 两次实验，可以探究滑动摩擦力大小与接触面粗糙程度的关系；
（6）小明同学发现，实验过程中很难控制木块保持稳定的匀速运动，于是对实验进行了改进，如图丁所示。水平拉动木板向左运动，A弹簧测力计的示数为5.8N，B弹簧测力计的示数为2.6N，则木块受到的摩擦力方向为水平向 （选填“左”或“右”），木板与木块之间的摩擦力大小为 N。
25．在“探究电流与电阻的关系”时，小华同学用如图甲所示的电路进行实验。器材有：电源（电压恒为6V）、电流表、电压表、定值电阻R（5Ω、10Ω、15Ω、20Ω各一个）、滑动变阻器（“30Ω，1A”）、开关、导线若干。

（1）请用笔画线代替导线，将甲图中的实物电路连接完整（导线不得交叉） ；
（2）连接电路时，开关应处于 状态；
（3）连接好电路，闭合开关，发现电流表无示数，电压表指针明显偏转，仔细检查，电路连接无误，则电路存在的故障可能是R ；21教育网
（4）故障排除后，多次更换不同的定值电阻R，闭合开关后移动滑动变阻器的滑片，使电压表示数保持不变，如图乙所示的是电流表示数I与定值电阻R的关系图象。当把电阻15Ω更换成20Ω时，闭合开关后，变阻器的滑片本应向 （选填“左”或“右”）端滑动，但是小华却发现移动变阻器的滑片不能保持电压表示数不变，为了继续完成该实验，他可以更换电压不高于 V的电源；
（5）实验结束后，小华同学想利用此实验器材测量额定电压为U额的小灯泡的电阻。但他发现电压表损坏了，于是用一个已知阻值为R0的定值电阻，利用如图丁所示电路，也测出了小灯泡正常发光时的电阻。请完成下列实验步骤：
①闭合开关S、S1，断开开关S2，移动滑片，使电流表示数为 ；
②闭合开关S、S2，断开开关S1，保持滑片位置不变，读出电流表示数为I1；
③灯泡正常发光时的电阻RL＝ （用U额、R0、I1表示）。
五、综合题
26．如图所示为多功能飞行器，它具有4个独立旋翼，均可通过无线电进行操控，在拍摄调查、无人配送等方面具有广阔的前景：21·cn·jy·com
（1）太阳能电池板应用在无人机上，太阳能属于 （可再生/不可再生）能源；
（2）遥控无人机定位，通信都是通过 波来实现的；
（3）无人机上升时升力的施力物体是 ；
（4）该无人机每个旋翼的电动机额定功率为30W，额定电流为2A，为了保证4个旋翼均能正常工作，则所配电池的电压为 V，电池此时工作的电流为 A。
27．如图甲是一架战斗机在进行“眼镜蛇机动”时的部分过程图，这一高难度动作的完成要依靠战机先进的“矢量发动机”技术，矢量发动机可以大范围调整喷气口的方向，从而获得不同方向的推力，实现战机的灵活转向。2018年11月6日的珠海航展上，我国国产歼－10B（图乙）推力矢量验证机为全世界奉上了中国首次“眼镜蛇机动”表演。
（1）图甲中的战机要想完成如图所示的眼镜蛇动作，则需要让尾部的矢量发动机喷口朝向向 （选填“上”或“下”）调节；该战机在矢量发动机的喷气助力作用下可以完成各种大仰角动作，这说明力可以 ；
（2）若15t重的歼－10B战机与地面的接触面积为2m2，则它对地面的压强是多少 ；
（3）歼－10B战机巡航时所受的阻力与速度的平方成正比，部分数据如表格所示，那么当该机以的速度匀速巡航时，发动机的功率是多少 ；
100 200
（4）歼－10B战机的最大载油量为10t，它所搭载的矢量发动机的能量转化效率为48％，那么当战机满油并且以的速度巡航时，不考虑战机的返航问题，则它的最大航程是多少？ （歼－10B使用的航空燃油的热值）
六、计算题
28．如图所示，电源电压保持不变，电阻R1＝10Ω。闭合开关S，电流表A1示数为2A，电流表A2示数为0.8A，求：21cnjy.com
(1)通过电阻R1的电流I1；
(2)电源两端电压U；
(3)R2的阻值。
《2025年中考物理模拟测试卷-江苏地区适用》参考答案
题号 1 2 3 4 5 6 7 8 9 10
答案 B C A C D C D C A D
题号 11
答案 C
1．B
【详解】试题分析：奥斯特发现了通电导体周围有磁场，最先发现电能生磁；法拉第首先发现了利用磁场产生电流的条件和规律，最先发现磁能生电；最早记述了磁偏角的是沈括， 故选B．21世纪教育网21-cn-jy.com【版权所有：21教育】
【考点定位】电和磁的联系
2．C
【详解】A．古筝演奏的声音是由琴弦振动产生的，故A正确，不符合题意；
B．拨动长度、粗细不同的琴弦，琴弦振动的频率改变，音调就改变，故B正确，不符合题意；
C．小明在夜深人静时练习古筝，影响了人们正常生活、休息，属于噪声，故C错误，符合题意。
D．用大小不同的力拨动琴弦，琴弦振动的频率不同，发出声音响度不同，故D正确，不符合题意。
故选C。
3．A
【分析】根据题中“下列物态变化过程，属于汽化的是”可知，本题考查物态变化的判定．首先明确物态变化前后物质所处的状态，再根据物态变化的定义进行分析判断．
【详解】A．晾在室内的湿衣服变干，是物质从液态变为气态的过程，属于汽化现象．故正确；
B．口中呼出的“白气”是口中的呼出的水蒸气遇冷液化成的小水珠．故B错误；
C．钢水铸成钢锭，是物质从液态直接变为固态的过程，是凝固现象．故C错误；
D．白炽灯用久了，灯丝变细，是钨丝由固态变为气态的过程，是升华现象．故D错误；
4．C
【详解】A．根据常见物体的长度可知，中学生身高在170cm=17dm左右，故A不符合题意；
B．人体的正常体温在37℃左右，变化幅度不是很大，而冬天洗澡水的温度比其温度略大，大约为40℃，故B不符合题意；2·1·c·n·j·y
C．根据常见物体的运动速度可知，成年人正常步行速度约为1.1m/s≈5km/h左右，故C符合题意；
D．人眨眼一次所需时间很短，时间大约为0.3s，故D不符合题意。
故选C。
5．D
【分析】从影响能量大小的因素和各电器来分析能量的变化，找到能量转化的方向．
【详解】A、发电机是将机械能转化为电能，故A错误；
B、电动机是将电能转化为机械能，故B错误；
C、电饭煲是将电能转化成内能，故C错误；
D、电铃利用电流的磁效应工作，最终是把电能转化成机械能，故D正确．
故选D．
6．C
【详解】根据题目中“它可轻易切割较坚硬物品”可判断其硬度大，该刀却不能摔打、跌落，否则非常容易破损、断裂，这说明该刀延展性较差．www-2-1-cnjy-com
7．D
【详解】A．以木块为参照物，小车的位置发生了变化，小车是运动的，故A错误；
B．小车下滑过程中受到重力、斜面对小车的支持力以及摩擦力，故B错误；
C．图中所示小车AB段运动所用时间是6s，BC段运动所用时间是2s，小车AB段运动所用时间与BC段运动所用时间不相等，故C错误；【版权所有：21教育】
D．如果小车撞击金属片之后才停止计时，所计时间偏大，而路程不变，由公式可知，会导致测量结果偏小，故D正确。21教育名师原创作品
故选D。
8．C
【详解】分析：据所学电和磁的知识，对下面的各个选项逐个分析即可判断．
解答：A、甲装置中没有电源，即线圈转动时，电路中就会产生感应电流，即电磁感应现象，该过程是将机械能转化为电能的过程，故错误；【来源：21·世纪·教育·网】
B、磁体周围存在着磁场，磁场是存在的，磁感线是假想的，是不存在的，故错误；
C、该实验是奥斯特实验，即说明通电导线周围存在着磁场，且磁场的方向与电流的方向有关，磁场方向可由小磁针静止时N极指向来判断，故正确；
D、丁实验研究的是通电导体在磁场中受力而运动，电动机是依据此原理制成的，故错误；
故选C．
【点睛】物理学是以观察和实验为主的实验学科，很多的物理知识都来源于实验，在学习中应重视实验的学习，要牢记一些重要实验装置图．
9．A
【详解】A．运动员通过弯道时运动状态发生改变，运动员通过调整身体的姿势和重心，改变了身体的受力情况，说明力可以改变人的运动状态，故A正确；
B．运动不需要力来维持，运动员用力向后蹬地前行，能说明物体间力的作用是相互的，同时运动员在力的作用下向前运动快慢发生变化，说明力是改变运动状态的原因，故B错误；
C．运动员对地面的压力等于自身重力，滑冰鞋底部的冰刀很薄是为了减小受力面积增大压强，故C错误；
D．运动员到达终点后需要再滑行一段距离才能停下，是由于运动员具有惯性，要保持原来的运动状态继续向前运动的原因，故D错误。
故选A。
10．D
【详解】由图可知，两灯泡串联，V1测L1两端电压，V2测L2两端电压，电流表测串联电路中的电流；
A．若L1 短路，则电压表V1的示数为零，电压表V2测量电源电压示数变大，电流表有示数且变大，故A不符合题意；
B．若L2 短路，则电压表V1 示数变大，V2 的示数为0，电流表有示数且变大，故B不符合题意；
C．若L1 断路，则电压表V2的示数为零，电压表V1测量电源电压示数变大，由于电路断路，则电流表示数为零，故C不符合题意；
D．若L2断路，则电压表V1的示数为零，电压表V2测量电源电压示数变大，由于电路断路，则电流表示数为零，故D正确。
故选D。
11．C
【详解】由电路图可知，定值电阻R0与滑动变阻器R串联，电流表测电路中的电流；若油箱中的油量增加，浮子向上移动，滑片向下移动，滑动变阻器接入电路中的电阻变小，总电阻变小，根据欧姆定律可知，电路中的电流变大，电流表示数变大；根据U=IR可知，定值电阻两端的电压变大，根据串联电路的电压规律可知，滑动变阻器两端的电压变小；通过定值电阻的电流变大，根据P=I2R可知，电阻R0的功率变大；综上所述，故C错误，符合题意；ABD正确，不符合题意。【来源：21cnj*y.co*m】
故选C。
12． 80% 600
【详解】[1]由图可知，因为不计绳重和摩擦，所以绳子自由端的拉力
绳子自由端移动的距离
拉力做的有用功
拉力做的总功
滑轮组的机械效率
[2]拉力做功的功率
13． ＜ ＜ 用电器 并 2
【详解】（1）[1][2]机械能等于物体的重力势能和动能之和，重力势能的大小由质量和高度决定，动能的大小由质量和速度决定；已知B点的高度大于A点的高度，又，可知甲球的质量必等于乙球的质量。在光滑轨道上，忽略空气阻力，物体的机械能守恒，甲球在A点时的动能等于乙球在B点时的动能，甲球在A点时的重力势能小于乙球在B点时的重力势能，则甲球在A′点时的机械能小于乙球在B′点时的机械能；两个小球到达水平地面时，其重力势能全部转化为动能，由于甲球的高度低，故甲球的速度必小于乙球的速度。
（2）[3]为电池充电时，电池消耗电能，电能转化为化学能，电池相当于用电器。
[4]无人机先接通照明系统，再接通动力系统升空，说明照明系统和动力升空系统互不影响，因此是并联的。
[5]照明系统和动力升空系统并联，电路中总功率为
无人机最多工作的时间为
14． 17 1600
【详解】[1]容器B未浸入前，由图像可知，B下移的距离h=0时，水对容器底子的压强为1700Pa，由 p=ρgh得，水的深度为【出处：21教育名师】21世纪教育网版权所有
[2]由图像可知，B下移的距离h=8cm时，水对容器底的压强为2100Pa，由 p=ρgh得，水的深度为2·1·c·n·j·y
则h水 =hA，说明B下移的距离h=8cm时，水面恰好和容器A的容器口相平，所以B下移的距离h>8cm时，水将从容器A中溢出。B下移的距离h=8cm时，水面上升
Δh水=h水 -h水=21cm-17cm=4cm
此时容器B排开水的体积
V排=SB(h+Δh水)=SAΔh水
则容器A的底面积
代入得，容器B排开水的体积为
V排=SB(h+Δh水)=100cm2×(8cm+4cm)=1200cm3
当水面恰好和容器B的容器口相平，此时B排开水的体积
V排 =SBhB=100cm2×15cm=1500cm3
水溢出A容器，从A容器中溢到外面的水的体积
V溢=V排 -V排=1500cm3-1200cm3=300cm3
当B底部碰到A底部时，hB所以B底部碰到A底部时，水的深度为
h水 =h水-Δh水 =17cm-1cm=16cm=0.16m
水对容器底的压强为
p =ρ水gh =1.0×103kg/m3×10N/kg×0.16m=1600Pa
15． 77.4 600
【详解】[1]他家这 30 天的用电量为
[2]用电器在这段时间内消耗的电功率为
16．
【解析】【小题1】根据平面镜成像规律，通过平面镜所在直线做Q点的对称点，即为Q点通过平面镜成的像。过入射点做垂直于镜面的法线，根据光的反射定律做出反射光线。
17．(1) ；(2)
【分析】先确定重力与支持力的作用点及力的方向，然后从力的作用点，沿力的方向作有向线段即可作出力的示意图。【来源：21cnj*y.co*m】21*cnjy*com
远视眼会聚能力变弱，故像成在视网膜的后方。
【详解】(1)重力的大小为G，方向竖直向下，作用在物体的重心；从物体的重心开始与斜面垂直向上作线段，末端画上箭头，标出支持力F，如下图所示：
(2)远视眼是由于晶状体太薄，会聚能力偏弱，像成在视网膜的后方，如下图所示：
18．
【详解】当闭合开关时，发现静止在螺线管左侧的小车突然向右运动了一下，说明小车受到吸引力，根据异名磁极相互吸引，因而电磁铁的左侧为N，根据安培定则知，电流从右侧后面流入电磁铁，则电源右端是正极；根据磁体外部磁感线从N极出发进入S极，P点磁感线向右，如图所示：
19． 秒表 均匀 46 晶体 a
【详解】（1）本实验中需要的测量仪器有温度计和秒表，由图知该实验缺少的器材为秒表；实验时把石棉网垫在烧杯下，并将试管放在水中加热，是为了使固体粉末受热均匀．
（2）由图知，该温度计的每一小格表示1℃，故该温度计的示数为46℃．
（3）由表格中的数据可以看出，从第4min到第8min，该物质的温度保持在48℃不变，故该物质为晶体．
（4）a图中有一段图像温度保持不变，所以a为晶体的熔化图像，b图中的图线温度不断升高，为非晶体的熔化图像，故能反映上述固体熔化时温度变化规律的是a图．
故答案为(1)秒表 ；均匀 (2)46 (3)晶体 (4)a．
20． 右 电流表正负接线柱接反了 4.5 左 10.0
【分析】（1）在闭合开关前，滑动变阻器应置于最大阻值处；仪表指针反偏，说明正负接线柱接反了；
（2）当闭合开关时，电压表的示数还是2.3V，此时滑动变阻器的电阻最大，电路中电流最小为0.22A，根据欧姆定律得到电源电压；
（3）当滑动变阻器滑片P移到某一位置时，观察到电压表示数为3.5V，电流表示数为0.36A，根据欧姆定律求出电阻Rx大小，利用欧姆定律求电路总电阻，求出滑动变阻器连入电路的电阻，得出滑片的位置；
（4）利用欧姆定律求出相应的电阻，取平均值．
【详解】（1）为保护电路，闭合开关前，滑动变阻器的阻值应保持最大，故应将滑片置于右端；由图中电流表可知，电流表指针反向偏转，电流表的正负接线柱接反了；
（2）改正错误后，当闭合开关时，电压表的示数还是2.3V，此时滑动变阻器电阻全部接入，为10Ω，电路中电流最小为0.22A，电源电压U=0.22A×10Ω+2.3V=4.5V；
（3）当滑动变阻器滑片P移到某一位置时，观察到电压表示数为3.5V，电流表示数为0.36A，
，电路的总电阻，滑动变阻器接入电路的电阻：RP=R -Rx=12.5Ω-9.7Ω=2.8Ω，滑动变阻器接入电路的阻值小于变阻器的一半，该位置在滑动变阻器中点位置的左端；
（4）对于Rx有三组对应数据：3.5V-0.36A；2.3V-0.22A，4.5V-0.46A，由可得R1=9.7Ω、R2=10.5Ω、R3=9.8Ω，取平均值可得．
故答案为（1）右；电流表正负接线柱接反了；（2）4.5；（3）左；（4）10.0．
【点睛】本题考查伏安法测量导体的电阻，需要知道测定值电阻的阻值时应该求平均值，因为定值电阻的阻值不变，求平均值可以减小误差．
21． 热胀冷缩 ﹣3℃ 乙 沸腾前 低于 不变
【详解】（1）[1][2]常用液体温度计是根据液体热胀冷缩的原理制成的；图甲为寒暑表，量程为﹣17℃～25℃，分度值为1℃，液柱上表面在0℃下方第3小格处，甲温度计的读数为﹣3℃。
[3][4]图乙为实验室常用温度计，量程为﹣20～100℃，分度值为1℃；丙为体温计，量程为35～42℃，分度值为0.1℃，本实验水的温度接近100℃，故实验时应选用乙温度计。
（2）①[5]水沸腾前上部温度较低，下部温度较高，气泡中的水蒸气在上升过程中遇冷液化为液态水，使气泡的体积不断变小，水沸腾时上部和下部温度基本一致，气泡在上升过程中，不断有周围的水汽化为水蒸气，使气泡的体积变大，图a气泡的体积上升过程中变小，符合水沸腾前的情形。
②[6][7]在一标准大气压下水的沸点为100℃，实验时水的沸点小于100℃，由液面上方的气压越大，液体的沸点越高知，当地的大气压低于一标准大气压；由图像可知，水沸腾前温度不断升高，沸腾后温度不变。
22． 放大 适当向下调节凸透镜（或适当向上调节光屏） 10 D 右 B ①② 能
【详解】（1）[1]图甲中，物距小于像距，根据凸透镜成像规律可知，光屏上成倒立、放大的实像。
（2）[2]一段时间后，小明发现光屏上烛焰的像如图乙所示，烛焰成在光屏的上方，要使烛焰的像成在光屏中央，应适当向下调节凸透镜。
（3）[3]由如1图甲可知，uv=30cm>2f，2f>u=15cm>f
即
15cm>f>7.5cm
由表中数据可知，小明选的凸透镜焦距为10cm。
（4）[4]小明将蜡烛换成F字光源，调整了光源和光屏的位置，在光屏上仍可观察到清晰的像，如2图所示，此时物距大于像距，根据凸透镜成实像时，物距大于像距，成倒立、缩小的实像，且凸透镜成实像时，像是上下、左右都颠倒的，所以小明看到的像应是D像；
[5][6]凸透镜成实像时，像是上下、左右都颠倒的。若将光源向右移动至35cm刻线处，根据“物近像远像变大”可知，光屏应向右移动移动才能在光屏上成清晰的像；此时物距为15cm，大于一倍焦距小于二倍焦距，所以小明看到的像应是倒立、放大是实像，故看到是B像；
（5）[7]小明认为凸透镜成像的规律还可能与凸透镜的直径有关，根据控制变量法可知，小明选取的凸透镜焦距应相同，而透镜的直径不同的，由表中数据可知，若要验证其猜想，可在表中选取编号为①②两个凸透镜进行实验。21cnjy.com
（6）[8]透镜在光屏上成的像，由很多条光线会聚而成，小飞虫遮挡了部分光线，剩余光线仍能成完整的像，只是因为光线变少，像会暗一些。21·世纪*教育网www-2-1-cnjy-com
23． 液体 小 400 1.125×103 压强计 1.2 用天平测量剩余盐水和烧杯的总质量记为m2 21*cnjy*com
【详解】（1）[1][2]密度计是测量液体密度的测量工具。密度计在水中和液体中都漂浮，密度计受到的浮力都等于密度计的重力，所以密度计受到的浮力相等，根据F浮=ρ液gV排，液体的密度越大，物体排开液体的体积越小。
（2）[3][4]正方体的重力是4.5N，正方体的密度是0.9×103kg/m3，因为
G=mg=ρgV
则
4.5N=0.9×103kg/m3×10N/kg×V
正方体的体积
V=5×10-4m3=500cm3
稳定后该物体漂浮在液面上，物体露出液面的体积为100cm3，则物体排开盐水的体积
V排=V-V露=500cm3-100cm3=400cm3
正方体漂浮在盐水中，正方体受到的浮力
F浮=G=4.5N
根据阿基米德原理得
4.5N=ρ盐水×10N/kg×400×10-6m3
盐水的密度ρ盐水=1.125×103kg/m3。
（3）[5][6]压强计可以测量液体的内部压强。容器内有20cm高的盐水对容器底部产生的液体压强为2400Pa，根据液体压强公式得21教育网21*cnjy*com
（4）[7][8]用天平和量筒测量液体的密度的方法：
A.将待测盐水倒入烧杯中，用已经调节好的托盘天平测出来烧杯和盐水的总质量记为m1；
B.将烧杯中的盐水倒入量筒中一部分，记下此时量筒中盐水的体积为V；
C.用天平测量剩余盐水和烧杯的总质量记为m2。
则倒入量筒中盐水的质量为
m盐水=m1-m2
盐水的密度
24． 二力平衡 等于 压力 3.2 甲、丙 左 2.6
【详解】（1）[1]实验过程中，弹簧测力计必须沿水平方向拉着物块做匀速直线运动，此时物块处于平衡状态，由二力平衡条件可知，滑动摩擦力的大小等于弹簧测力计的示数。
（2）[2]小明同学刚开始拉木块时，木块没有被拉动，木块处于静止状态，由二力平衡条件可知，此时木块所受摩擦力大小等于拉力的大小。21*cnjy*com21教育名师原创作品
（3）[3]比较甲、乙两次实验，接触面的粗糙程度相同，压力大小不同，弹簧测力计示数不同，因此是为了探究滑动摩擦力的大小与压力大小有关。
（4）[4]由题意可知，丙图中木块在毛巾表面做匀速直线运动，根据二力平衡条件的条件可知，此时木块受到的滑动摩擦力大小等于弹簧测力计的示数3.2N，当拉力增大为4N时，木块的重力不变，木块对水平毛巾表面的压力大小不变，接触面的粗糙程度不变，因此木块受到的滑动摩擦力大小不变，仍为3.2N。
（5）[5]探究滑动摩擦力大小与接触面粗糙程度的关系，要控制压力大小不变，接触面粗糙程度不同，因此应对比甲、丙两次实验。
（6）[6]木块处于平衡状态，弹簧测力计B的示数为2.6N，则弹簧测力计B对木块的拉力为2.6N，方向水平向右；木块在水平方向上受拉力和摩擦力，由二力平衡可得，摩擦力与拉力应大小相等，方向相反，故摩擦力大小为2.6N，摩擦力方向水平向左。
[7]根据力的作用是相互的可知，木板与木块之间的摩擦力大小等于木块受到木板的摩擦力大小，因此，木板与木块之间的摩擦力大小为2.6N。
25． 断开 断路 左 5
【详解】（1）[1]变阻器按一下一上接入电路中与电流表串联，电流表选用小量程串联在电路中，电流从电流表正接线柱进，从负接线柱流出，连接图如图所示：

（2）[2]为了保护电路，连接电路时，开关应处于断开状态。
（3）[3]电流表没有示数，电路可能断路，电压表的示数接近电源电压，说明电压表与电源连通，则电路中存在的故障可能是R断路。
（4）[4][5]在探究电流与电阻关系实验中，应保持定值电阻两端的电压不变，将10Ω电阻换成20Ω电阻后，闭合开关，根据串联分压原理可知定值电阻两端的电压变大，为保持定值电阻两端的电压不变，应增大滑动变阻器两端的电压，根据分压原理，应增大变阻器接入电路的阻值，故滑片应向左端移动，同时要观察电压表才可能达到实验目的；由乙图可知，定值电阻R1＝5Ω时，定值电阻中的电流I1＝0.4A，所以定值电阻两端控制的电压为
U＝I1R1＝0.4A×5Ω＝2V
当电路中的定值电阻R4＝20Ω时，定值电阻两端的电压要保持U4＝2V，变阻器的最大接入电阻R滑＝30Ω，此时电源电压为
U＝U4+R滑＝2V+×30Ω＝5V
（4）[6][7]实验步骤：①闭合开关S、S1，断开开关S2，移动滑片，使电流表示数为；②闭合开关S、S2，断开开关S1，保持滑片位置不变，读出电流表示数为I1；③在①中，电流表测定值电阻的电流，由欧姆定律，定值电阻的电压为
根据并联电路电压的规律，灯的电压为U额，灯正常发光；在②中，电流表测灯与R0并联的总电流，因电路的连接关系没有改变，各电阻的大小和通过的电流不变，灯仍正常发光，根据并联电路电流的规律，灯的额定电流为
则灯泡正常发光时的电阻为
26． 可再生 电磁 空气 15 8
【详解】（1）[1]太阳能可以源源不断获得，属于可再生能源。
（2）[2]遥控无人机定位，是利用电磁波来传递信息的。
（3）[3]无人机旋翼对空气施力的同时，空气也对无人机有向上的升力，即升力的施力物体是空气。
（4）[4][5]为了保证4个旋翼均能正常工作，4个旋翼应并联在电路中，由P=UI和并联电路电压规律可得，电源电压

由并联电路电流规律可得，电路总电流

27． 下 改变物体的运动状态 5000km
【详解】(1)[1]战机要想完成如图所示的眼镜蛇动作，利用了物体间的作用是相互的，需要让尾部的矢量发动机喷口朝向向下调节；
[2]该战机在矢量发动机的喷气助力作用下可以完成各种大仰角动作，这说明力可以改变物体的运动状态；
(2)[3]飞机的重力
，
飞机对地面的压强
；
(3)[4]飞机以的速度匀速巡航时受到的阻力为以的速度匀速巡航时受到的阻力的4倍，即为，所以推力
发动机的功率
；
(4)[5]航空燃油完全燃烧释放的热量为
，
则发动机做功的能量为
，
飞机的最大航程
。
28．(1)1.2A；(2) 12V；(3) 15Ω。
【详解】(1)由电路图可知，电阻R1与R2并联，电流表A1测电路总电流，A2测流过支路R2的电流由并联电路电流的特点可知，流过R1的电流
I1=I-I2=2A-0.8A=1.2A
(2)电源电压
U=U1=I1R1=1.2A×10Ω=12V
(3)由并联电路电压的规律可知R2两端的电压
U2=U=12V
电阻R2的阻值
R2==15Ω
答：(1) 通过电阻R1的电流是1.2A；
(2)电源两端电压是12V；
(3)R2的阻值是15Ω。
21世纪教育网 www.21cnjy.com 精品试卷·第 2 页 （共 2 页）
HYPERLINK "http://21世纪教育网(www.21cnjy.com)
" 21世纪教育网(www.21cnjy.com)
