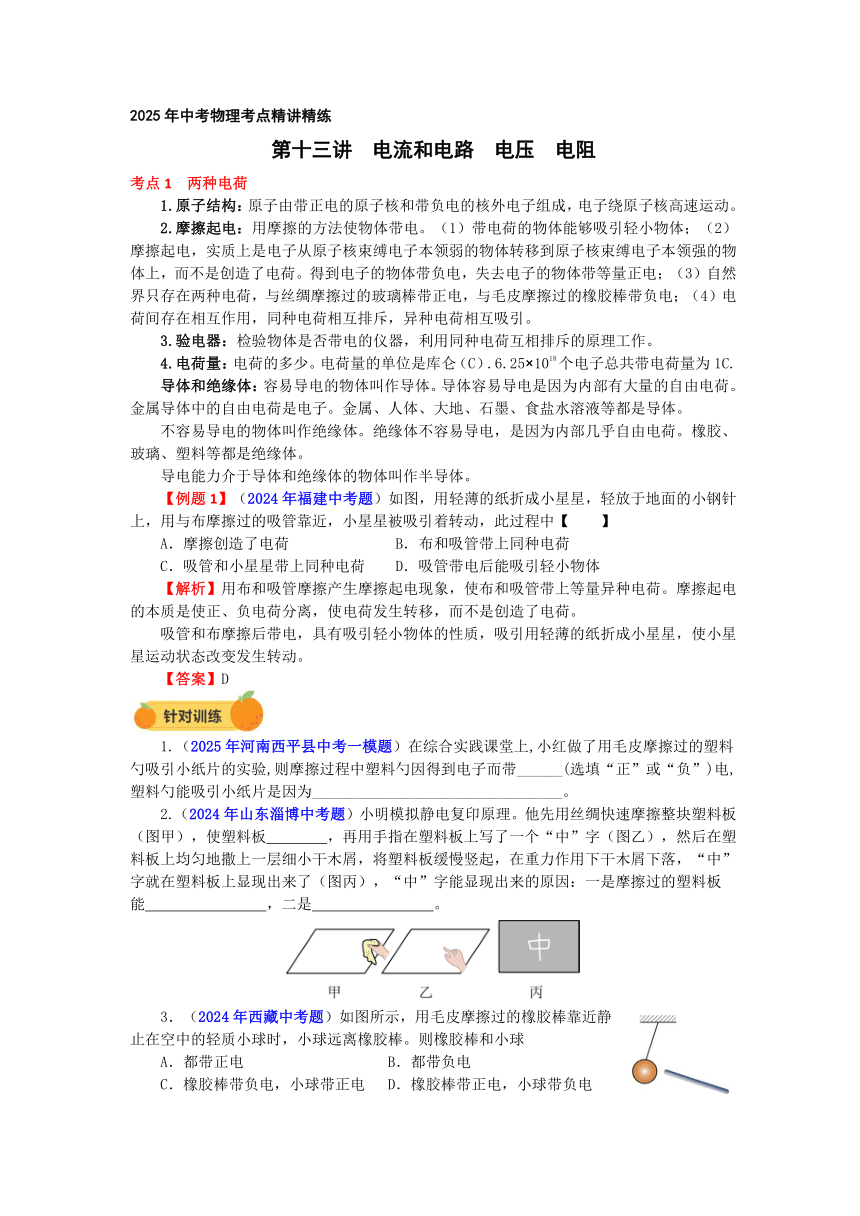

2025年中考物理考点精讲精练
第十三讲 电流和电路 电压 电阻
考点1 两种电荷
1.原子结构:原子由带正电的原子核和带负电的核外电子组成,电子绕原子核高速运动。
2.摩擦起电:用摩擦的方法使物体带电。(1)带电荷的物体能够吸引轻小物体;(2)摩擦起电,实质上是电子从原子核束缚电子本领弱的物体转移到原子核束缚电子本领强的物体上,而不是创造了电荷。得到电子的物体带负电,失去电子的物体带等量正电;(3)自然界只存在两种电荷,与丝绸摩擦过的玻璃棒带正电,与毛皮摩擦过的橡胶棒带负电;(4)电荷间存在相互作用,同种电荷相互排斥,异种电荷相互吸引。
3.验电器:检验物体是否带电的仪器,利用同种电荷互相排斥的原理工作。
4.电荷量:电荷的多少。电荷量的单位是库仑(C).6.25×1018个电子总共带电荷量为1C.
导体和绝缘体:容易导电的物体叫作导体。导体容易导电是因为内部有大量的自由电荷。金属导体中的自由电荷是电子。金属、人体、大地、石墨、食盐水溶液等都是导体。
不容易导电的物体叫作绝缘体。绝缘体不容易导电,是因为内部几乎自由电荷。橡胶、玻璃、塑料等都是绝缘体。
导电能力介于导体和绝缘体的物体叫作半导体。
【例题1】(2024年福建中考题)如图,用轻薄的纸折成小星星,轻放于地面的小钢针上,用与布摩擦过的吸管靠近,小星星被吸引着转动,此过程中【 】
A.摩擦创造了电荷 B.布和吸管带上同种电荷
C.吸管和小星星带上同种电荷 D.吸管带电后能吸引轻小物体
【解析】用布和吸管摩擦产生摩擦起电现象,使布和吸管带上等量异种电荷。摩擦起电的本质是使正、负电荷分离,使电荷发生转移,而不是创造了电荷。
吸管和布摩擦后带电,具有吸引轻小物体的性质,吸引用轻薄的纸折成小星星,使小星星运动状态改变发生转动。
【答案】D
1.(2025年河南西平县中考一模题)在综合实践课堂上,小红做了用毛皮摩擦过的塑料勺吸引小纸片的实验,则摩擦过程中塑料勺因得到电子而带______(选填“正”或“负”)电,塑料勺能吸引小纸片是因为_________________________________。
2.(2024年山东淄博中考题)小明模拟静电复印原理。他先用丝绸快速摩擦整块塑料板(图甲),使塑料板 ,再用手指在塑料板上写了一个“中”字(图乙),然后在塑料板上均匀地撒上一层细小干木屑,将塑料板缓慢竖起,在重力作用下干木屑下落,“中”字就在塑料板上显现出来了(图丙),“中”字能显现出来的原因:一是摩擦过的塑料板能 ,二是 。
3.(2024年西藏中考题)如图所示,用毛皮摩擦过的橡胶棒靠近静止在空中的轻质小球时,小球远离橡胶棒。则橡胶棒和小球
A.都带正电 B.都带负电
C.橡胶棒带负电,小球带正电 D.橡胶棒带正电,小球带负电

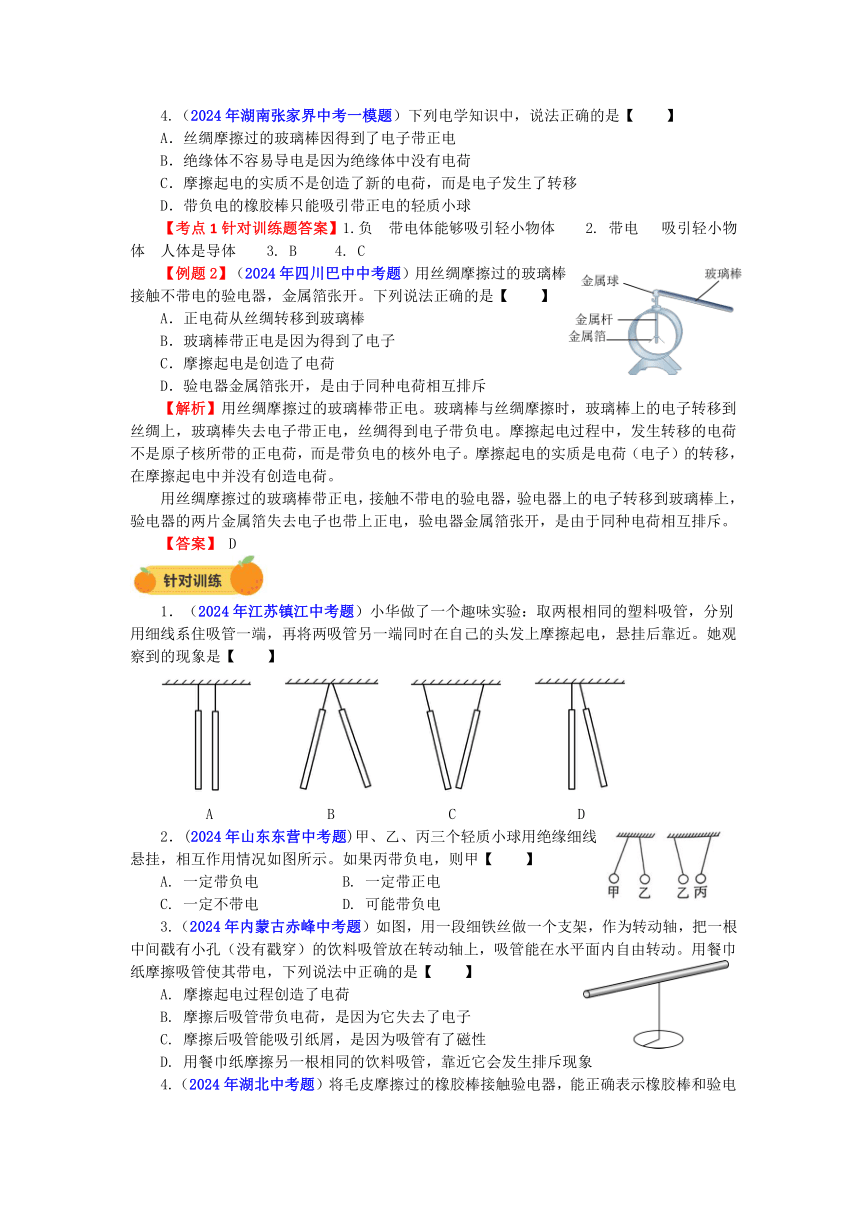

4.(2024年湖南张家界中考一模题)下列电学知识中,说法正确的是【 】
A.丝绸摩擦过的玻璃棒因得到了电子带正电
B.绝缘体不容易导电是因为绝缘体中没有电荷
C.摩擦起电的实质不是创造了新的电荷,而是电子发生了转移
D.带负电的橡胶棒只能吸引带正电的轻质小球
【考点1针对训练题答案】1.负 带电体能够吸引轻小物体 2. 带电 吸引轻小物体 人体是导体 3. B 4. C
【例题2】(2024年四川巴中中考题)用丝绸摩擦过的玻璃棒接触不带电的验电器,金属箔张开。下列说法正确的是【 】
A.正电荷从丝绸转移到玻璃棒
B.玻璃棒带正电是因为得到了电子
C.摩擦起电是创造了电荷
D.验电器金属箔张开,是由于同种电荷相互排斥
【解析】用丝绸摩擦过的玻璃棒带正电。玻璃棒与丝绸摩擦时,玻璃棒上的电子转移到丝绸上,玻璃棒失去电子带正电,丝绸得到电子带负电。摩擦起电过程中,发生转移的电荷不是原子核所带的正电荷,而是带负电的核外电子。摩擦起电的实质是电荷(电子)的转移,在摩擦起电中并没有创造电荷。
用丝绸摩擦过的玻璃棒带正电,接触不带电的验电器,验电器上的电子转移到玻璃棒上,验电器的两片金属箔失去电子也带上正电,验电器金属箔张开,是由于同种电荷相互排斥。
【答案】 D
1.(2024年江苏镇江中考题)小华做了一个趣味实验:取两根相同的塑料吸管,分别用细线系住吸管一端,再将两吸管另一端同时在自己的头发上摩擦起电,悬挂后靠近。她观察到的现象是【 】
A B C D
2.(2024年山东东营中考题)甲、乙、丙三个轻质小球用绝缘细线悬挂,相互作用情况如图所示。如果丙带负电,则甲【 】
A. 一定带负电 B. 一定带正电
C. 一定不带电 D. 可能带负电
3.(2024年内蒙古赤峰中考题)如图,用一段细铁丝做一个支架,作为转动轴,把一根中间戳有小孔(没有戳穿)的饮料吸管放在转动轴上,吸管能在水平面内自由转动。用餐巾纸摩擦吸管使其带电,下列说法中正确的是【 】
A. 摩擦起电过程创造了电荷
B. 摩擦后吸管带负电荷,是因为它失去了电子
C. 摩擦后吸管能吸引纸屑,是因为吸管有了磁性
D. 用餐巾纸摩擦另一根相同的饮料吸管,靠近它会发生排斥现象

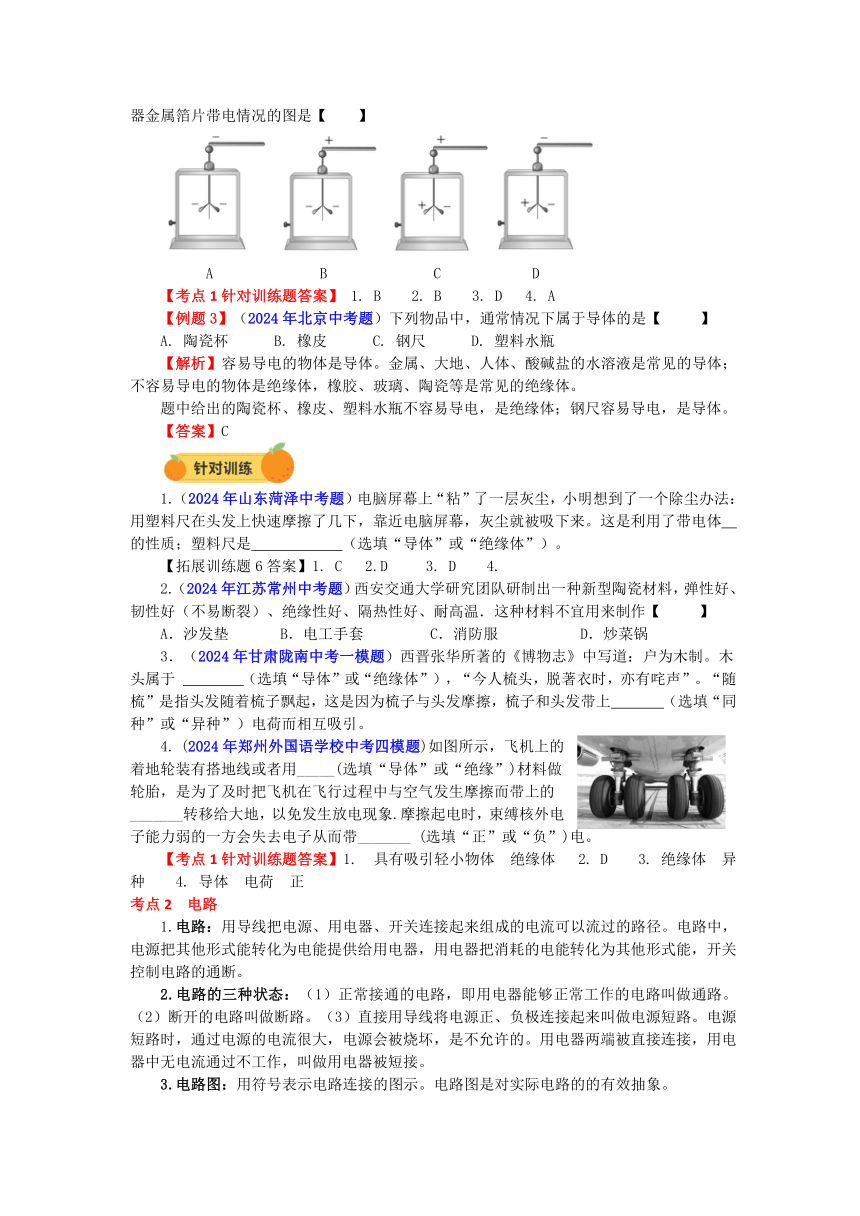

4.(2024年湖北中考题)将毛皮摩擦过的橡胶棒接触验电器,能正确表示橡胶棒和验电器金属箔片带电情况的图是【 】
A B C D
【考点1针对训练题答案】 1. B 2. B 3. D 4. A
【例题3】(2024年北京中考题)下列物品中,通常情况下属于导体的是【 】
A. 陶瓷杯 B. 橡皮 C. 钢尺 D. 塑料水瓶
【解析】容易导电的物体是导体。金属、大地、人体、酸碱盐的水溶液是常见的导体;不容易导电的物体是绝缘体,橡胶、玻璃、陶瓷等是常见的绝缘体。
题中给出的陶瓷杯、橡皮、塑料水瓶不容易导电,是绝缘体;钢尺容易导电,是导体。
【答案】C
1.(2024年山东菏泽中考题)电脑屏幕上“粘”了一层灰尘,小明想到了一个除尘办法:用塑料尺在头发上快速摩擦了几下,靠近电脑屏幕,灰尘就被吸下来。这是利用了带电体 的性质;塑料尺是 (选填“导体”或“绝缘体”)。
【拓展训练题6答案】1. C 2.D 3. D 4.
2.(2024年江苏常州中考题)西安交通大学研究团队研制出一种新型陶瓷材料,弹性好、韧性好(不易断裂)、绝缘性好、隔热性好、耐高温.这种材料不宜用来制作【 】
A.沙发垫 B.电工手套 C.消防服 D.炒菜锅
3.(2024年甘肃陇南中考一模题)西晋张华所著的《博物志》中写道:户为木制。木头属于 (选填“导体”或“绝缘体”),“今人梳头,脱著衣时,亦有咤声”。“随梳”是指头发随着梳子飘起,这是因为梳子与头发摩擦,梳子和头发带上 (选填“同种”或“异种”)电荷而相互吸引。
4. (2024年郑州外国语学校中考四模题)如图所示,飞机上的着地轮装有搭地线或者用_____(选填“导体”或“绝缘”)材料做轮胎,是为了及时把飞机在飞行过程中与空气发生摩擦而带上的_______转移给大地,以免发生放电现象.摩擦起电时,束缚核外电子能力弱的一方会失去电子从而带_______ (选填“正”或“负”)电。
【考点1针对训练题答案】1. 具有吸引轻小物体 绝缘体 2. D 3. 绝缘体 异种 4. 导体 电荷 正
考点2 电路
1.电路:用导线把电源、用电器、开关连接起来组成的电流可以流过的路径。电路中,电源把其他形式能转化为电能提供给用电器,用电器把消耗的电能转化为其他形式能,开关控制电路的通断。
2.电路的三种状态:(1)正常接通的电路,即用电器能够正常工作的电路叫做通路。(2)断开的电路叫做断路。(3)直接用导线将电源正、负极连接起来叫做电源短路。电源短路时,通过电源的电流很大,电源会被烧坏,是不允许的。用电器两端被直接连接,用电器中无电流通过不工作,叫做用电器被短接。
3.电路图:用符号表示电路连接的图示。电路图是对实际电路的的有效抽象。

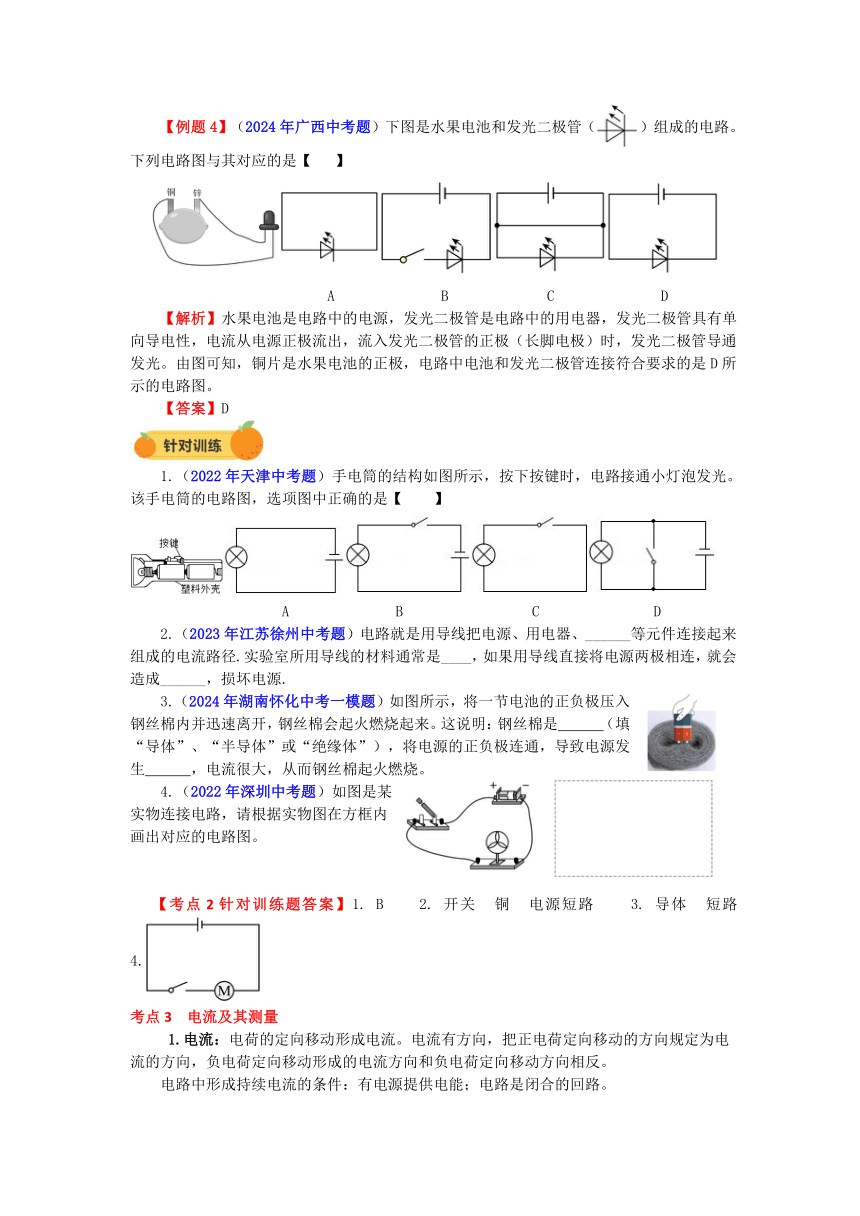

【例题4】(2024年广西中考题)下图是水果电池和发光二极管()组成的电路。下列电路图与其对应的是【 】
A B C D
【解析】水果电池是电路中的电源,发光二极管是电路中的用电器,发光二极管具有单向导电性,电流从电源正极流出,流入发光二极管的正极(长脚电极)时,发光二极管导通发光。由图可知,铜片是水果电池的正极,电路中电池和发光二极管连接符合要求的是D所示的电路图。
【答案】D
1.(2022年天津中考题)手电筒的结构如图所示,按下按键时,电路接通小灯泡发光。该手电筒的电路图,选项图中正确的是【 】
A B C D
2.(2023年江苏徐州中考题)电路就是用导线把电源、用电器、______等元件连接起来组成的电流路径.实验室所用导线的材料通常是____,如果用导线直接将电源两极相连,就会造成______,损坏电源.
3.(2024年湖南怀化中考一模题)如图所示,将一节电池的正负极压入钢丝棉内并迅速离开,钢丝棉会起火燃烧起来。这说明:钢丝棉是 (填“导体”、“半导体”或“绝缘体”),将电源的正负极连通,导致电源发生 ,电流很大,从而钢丝棉起火燃烧。
4.(2022年深圳中考题)如图是某实物连接电路,请根据实物图在方框内画出对应的电路图。
【考点2针对训练题答案】1. B 2. 开关 铜 电源短路 3. 导体 短路 4.
考点3 电流及其测量
1.电流:电荷的定向移动形成电流。电流有方向,把正电荷定向移动的方向规定为电流的方向,负电荷定向移动形成的电流方向和负电荷定向移动方向相反。
电路中形成持续电流的条件:有电源提供电能;电路是闭合的回路。

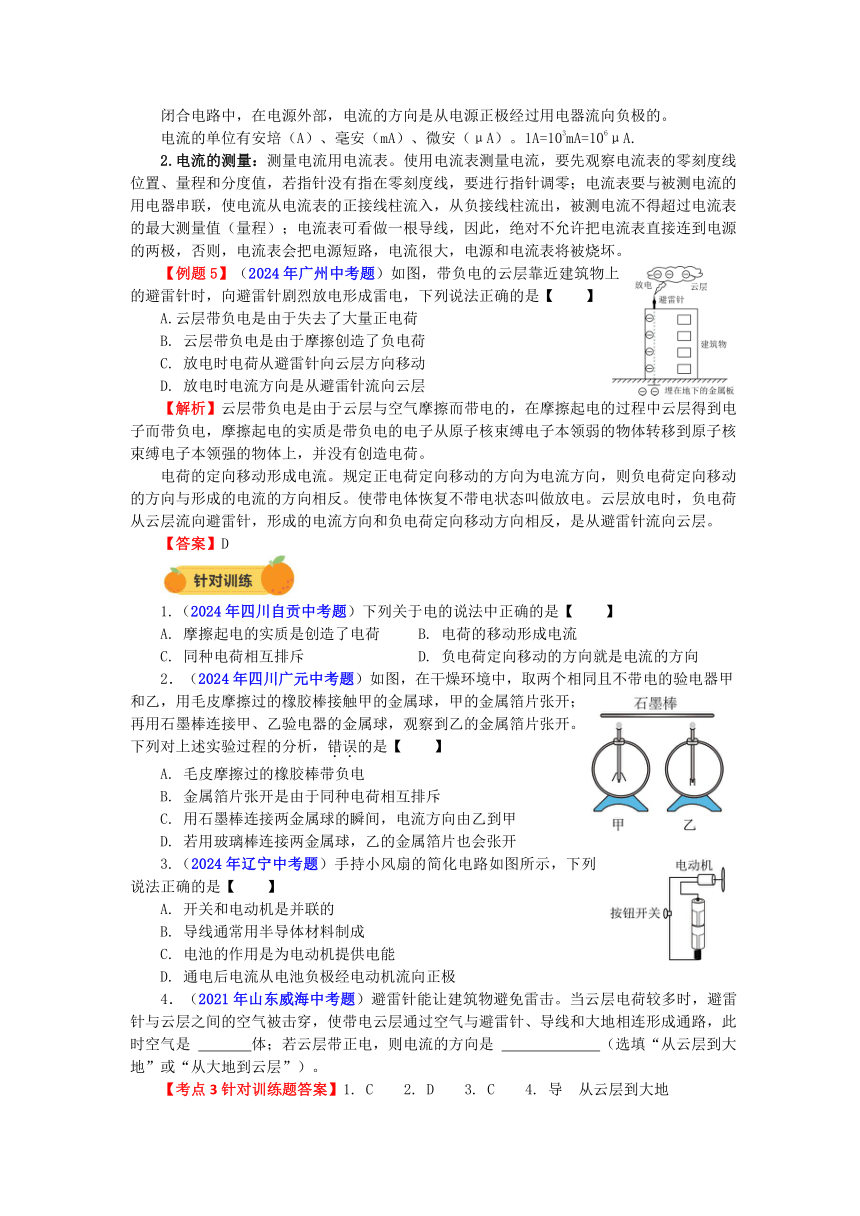

闭合电路中,在电源外部,电流的方向是从电源正极经过用电器流向负极的。
电流的单位有安培(A)、毫安(mA)、微安(μA)。1A=103mA=106μA.
2.电流的测量:测量电流用电流表。使用电流表测量电流,要先观察电流表的零刻度线位置、量程和分度值,若指针没有指在零刻度线,要进行指针调零;电流表要与被测电流的用电器串联,使电流从电流表的正接线柱流入,从负接线柱流出,被测电流不得超过电流表的最大测量值(量程);电流表可看做一根导线,因此,绝对不允许把电流表直接连到电源的两极,否则,电流表会把电源短路,电流很大,电源和电流表将被烧坏。
【例题5】(2024年广州中考题)如图,带负电的云层靠近建筑物上的避雷针时,向避雷针剧烈放电形成雷电,下列说法正确的是【 】
A.云层带负电是由于失去了大量正电荷
B. 云层带负电是由于摩擦创造了负电荷
C. 放电时电荷从避雷针向云层方向移动
D. 放电时电流方向是从避雷针流向云层
【解析】云层带负电是由于云层与空气摩擦而带电的,在摩擦起电的过程中云层得到电子而带负电,摩擦起电的实质是带负电的电子从原子核束缚电子本领弱的物体转移到原子核束缚电子本领强的物体上,并没有创造电荷。
电荷的定向移动形成电流。规定正电荷定向移动的方向为电流方向,则负电荷定向移动的方向与形成的电流的方向相反。使带电体恢复不带电状态叫做放电。云层放电时,负电荷从云层流向避雷针,形成的电流方向和负电荷定向移动方向相反,是从避雷针流向云层。
【答案】D
1.(2024年四川自贡中考题)下列关于电的说法中正确的是【 】
A. 摩擦起电的实质是创造了电荷 B. 电荷的移动形成电流
C. 同种电荷相互排斥 D. 负电荷定向移动的方向就是电流的方向
2.(2024年四川广元中考题)如图,在干燥环境中,取两个相同且不带电的验电器甲和乙,用毛皮摩擦过的橡胶棒接触甲的金属球,甲的金属箔片张开;再用石墨棒连接甲、乙验电器的金属球,观察到乙的金属箔片张开。下列对上述实验过程的分析,错误的是【 】
A. 毛皮摩擦过的橡胶棒带负电
B. 金属箔片张开是由于同种电荷相互排斥
C. 用石墨棒连接两金属球的瞬间,电流方向由乙到甲
D. 若用玻璃棒连接两金属球,乙的金属箔片也会张开
3.(2024年辽宁中考题)手持小风扇的简化电路如图所示,下列说法正确的是【 】
A. 开关和电动机是并联的
B. 导线通常用半导体材料制成
C. 电池的作用是为电动机提供电能
D. 通电后电流从电池负极经电动机流向正极
4.(2021年山东威海中考题)避雷针能让建筑物避免雷击。当云层电荷较多时,避雷针与云层之间的空气被击穿,使带电云层通过空气与避雷针、导线和大地相连形成通路,此时空气是    体;若云层带正电,则电流的方向是    (选填“从云层到大地”或“从大地到云层”)。
【考点3针对训练题答案】1. C 2. D 3. C 4. 导 从云层到大地
【例题6】(2024年天津江中考模拟题)下列电路图中,能正确测量通过灯L1电流的电路是【 】( D )
A B C D
【解析】用电流表测量灯L1中的电流,需要电流表和灯L1串联,并且让电流电源正极流出,从电流表的正接线柱流入,从负接线柱流出。符合上述要求的测量电路是D.
【答案】D
1.(2024年湖南永州中考模拟题)如图甲所示是林红同学用电流表测量电流的实物连接图。闭合开关,电流表测量的是通过小灯泡_______的电流。如图乙所示,此时电流表选择的量程是______A,电流表示数为______A.
2.(2021年山东枣庄中考题)小莹同学测量电流时,连接好电路,闭合开关,发现电流表指针向左偏转至图甲所示位置,原因是电流表_______________________;断开开关,纠正错误后,再闭合开关,发现指针偏转至图乙所示位置,接下来的操作是:断开开关,______________________________继续进行实验。
3.(2023年山东泰安中考题)下列电路中,闭合开关后,电流表能正确测量出通过灯泡L2电流的是【 】
4.(2021年江苏徐州中考题)如图所示是一位同学连接的电路。闭合开关后,下列对各元件状况的判断正确的是【 】
A. 灯L1不亮
B. 灯L2不亮
C. 电流表无示数
D. 电池也被烧坏
【考点3针对训练题答案】1. L1 0~0.6A 0.3 2. 正负接线柱接反 改接0~0.6A量程 3. D 4. A
考点4 串联和并联
1.串联电路:电路元件逐个顺次连接起来组成的电路。
串联电路中,电流从电源正极流出经用电器流回负极只有一条路径,各用电器互相影响,不能独立工作,开关控制整个电路,开关对电路的控制作用跟所处的位置无关。
2.并联电路:电路元件并列连接起来组成的电路。
并联电路中,电流从电源正极流出经用电器流回负极不只一条路径,各用电器互不影响,能够彼此独立工作,干路开关控制整个电路,支路开关只控制所在的支路。
【例题7】(2024年四川自贡中考题)在图所示的电路图中,闭合开关S1、S3,断开开关S2,则小灯泡L1、L2是______(选填“串”或“并”)联;若同时闭合开关S1、S2、S3,则会造成电路______。
【解析】开关闭合时相当于一根连通的导线。图示电路中,
三个开关都断开时,L1、L2中没有电流通过不工作,电路处于断路状态;
三个开关都闭合时,电源两极直接用导线连接,电源短路,L1、L2都被短接,不发光;
闭合开关S1、S2,断开开关S3,L1被短接不发光,L2通电发光;
闭合开关S1、S3,断开开关S2,电流分成两条支路分别通过L1、L2,L1、L2是并联的;
闭合开关S2、S3,断开开关S1,L2被短接不发光,L1通电发光;
闭合开关S1,断开开关S2、S3,L2通电发光,L1处于断路状态,不发光;
闭合开关S2,断开开关S1、S3,L1、L2都通电发光,L1、L2是串联的;
闭合开关S3,断开S1、S2,L1通电发光,L2处于断路状态,不发光。
【答案】 并 短路
1.(2024年四川雅安中考模拟预测题)如图所示的电路中,下列说法不正确的是【 】
A.只闭合开关S1,灯L2发光
B.只闭合开关S2,两个灯泡串联
C.开关S1、S2、S3都闭合,两个灯泡都发光
D.闭合开关S1、S3两个灯泡并联
2.(2024·年内蒙古呼和浩特中考题)晚自习时,教室中正常发光的某一盏灯突然熄灭了;新年联欢会上,一串正常发光的彩灯,某一盏灯灯丝烧断,其他灯正常发光。关于前灯熄灭原因,后灯与其他彩灯连接方式,下列判断正确的是【 】
A.前灯短路,后灯串联 B.前灯短路,后灯并联
C.前灯断路,后灯串联 D.前灯断路,后灯并联
3.(2024年四川巴中中考题)为了减少炒菜时对油烟的吸入,厨房里安装了一台抽油烟机。抽油烟机上面的照明灯和电动机既可以同时工作又可以独立工作。以下关于抽油烟机内部电路设计,你认为符合要求的是【 】
A B C D
4.(2024年四川成都中考题)如图所示,纸盒外有两只小灯泡和一个开关,闭合开关两灯都亮,断开开关两灯都不亮。下列判断正确的是【 】
A.盒内一定有两节电池 B.盒内一定有电源供电
C.两只灯泡一定是串联关系 D.两只灯泡一定是并联关系
【考点4针对训练题答案】1. C 2. D 3. A 4. B
【例题8】(2025年抚顺顺城区中考一模题)我国铁路已实行电子客票,乘客检票时刷身份证,并通过人脸识别系统,确保“人”“证”一致后,闸门便会打开。用M代表闸门,如图所示,可实现上述要求的电路是【 】
A B C D
【解析】根据题意可知,人脸识别系统,确保“人”“证”一致后,闸门便会打开,即M会工作,那么身份识别和人脸识别开关要同时闭合,M才能工作,开关要串联。
【答案】 A
1.(2024年内蒙古通辽中考题)某交通路口指示车辆通行的信号灯由红灯和绿灯组成,红灯停,绿灯行,以下是红、绿灯工作时的电路简图。你认为正确的是【 】
A B C D
2.(2024年江苏常州中考题)某款电子垃圾桶可以将湿的厨余垃圾变干,作为动物饲料。将湿的厨余垃圾倒入垃圾桶,电路检测到桶内垃圾湿时,就吹风,吹风过程中:当桶内温度低时,吹热风;当桶内温度高时,吹冷风……直至垃圾变干,之后,整个电路结束工作。开关S温控在垃圾湿时闭合、干时断开;开关S温控在桶内温度低(≦60℃)时闭合、温度高(>60℃)时断开。下列电路中符合要求的是【 】
A B C D
3.(2024年山东泰安中考题)小文同学家安装了密码门锁,能通过输入密码(S1)或利用钥匙(S2)单独驱动电动机工作而打开门锁。下列电路设计符合要求的是【 】
A B C D
4.(2024年江苏无锡中考题)电冰箱冷藏室中的照明灯L由门控开关S1控制,压缩机(电动机)由温控开关S2控制,要求照明灯和压缩机既能单独工作又能同时工作,下列电路中符合上述特点的是【 】
A B C D
【考点4针对训练题答案】1. D 2. B 3. D 4. A
考点5 串联电路、并联电路中的电流规律
串联电路中的电流处处相等。
并联电路干路中的电流等于各支路中的电流之和。
实验次数 IA/A IB/A IC/A
1 0.30 0.22 0.50
2 0.22 0.28 0.50
3 024 0.22 0.46
4 0.28 0.30 0.28
【例题9】(2024年四川成都中考题)在“探究并联电路中的电流特点”实验中,图甲是某小组同学设计的电路图。
(1)图乙是该小组连接的电路,闭合开关S,电流表测通过__________的电流;
(2)该小组同学换用不同规格的小灯泡进行实验,用电流表多次测A、B、C三点电流,记录实验数据如下表。分析表中数据,以下说法不合理的是__________;
A.四次实验中电流表选用量程为0~0.6A B.表中的数据均在误差范围内
C.此实验还可测量更多组数据 D.通过多次实验,可避免偶然性
(3)小成同学测量通过灯泡L1电流时,L1正常发光,L2忽亮忽灭,他接下来的操作应该是__________。(写出一条即可)
【解析】(1)由图乙可知,电路中的两灯泡并联,电流表串联接在L2所在支路,因此测量的是通过L2电流;
(2)由图乙和表中记录的实验数据可知,电流表使用的是0~0.6A量程,对应的分度值为0.02A;第4次实验数据不符合并联电路的电流特点,原因是C处电流读取错误,而不是实验误差导致,C处的电流不在误差范围内;实验中多次测量的目的是从多种情况寻找到普遍适用的物理规律,可以避免偶然性,因此实验还可测量更多组数据。
(3)并联电路中各支路中的用电器互不影响彼此独立。L2忽亮忽灭,说明L2接触不良,因此可以将灯泡L2拧一拧。
【答案】(1)L2 (2) B (3)将灯泡L2拧一拧
1.(2024年云南中考题)如图所示的电路中,电源电压恒定,闭合开关S、S1和S2,灯L1、L2都正常发光,下列说法正确的是【 】
A.电流表A2测通过灯L2的电流
B.电流表A1和A2示数相等
C.断开S2,电流表A2示数变小
D.断开S2,灯L1变暗
2.(2024年甘肃武威中考三模题)如甲图所示,当开关S闭合后,电流表的指针偏转均如乙图所示,其中a电流表测量的是通过 的电流,b电流表的读数应为 A,流过L2灯的电流为 A.
3.(2024年北京中考题)利用两端电压不变的电源、两个电流表、两个不同规格的小灯泡、滑动变阻器、开关和导线若干,探究在串联电路中,流入第二个灯泡的电流I2与流入第一个灯泡的电流I1是否相等。
(1)画出实验电路图;(2)画出实验数据记录表格。
4.(2024年广州九年级期中考试题)小龙在学习串、并联的电流规律时进行了以下探究:
(1)如图1,当开关闭合后,电流表A1如图2所示,则电流表A1的读数为 ,发现L1较亮,L2较暗,通过小灯泡L1的电流 (选填“大于”、“小于”或“等于”)通过小灯泡L1电流;
(2)根据图3所示的电路图,可知电流表A1测量 电流(选填“干路”、“L1支路”或“L1支路”);若A1的示数为0.58A,电流表A2的示数为0.32A,则通过小灯泡L1、L2的电流分别是 、 ;若L2被短路,则L1 (选填“亮”或“不亮”),电流表A2 (选填“有示数”或“没示数”);
(3)根据图4所示的电路图,在图5中用笔画线代替导线,把实物图连接起来。
实验次数 电流表A1的示数/A 电流表A2的示数/A
1
2
3
【考点5针对训练题答案】
1.C 2. L1 1.5 1.2
3.(1) (2)
4.(1)0.28A 等于 (2)干路 0.32A 0.26A 不亮 没示数 (3)
考点6 电压及其测量
1.电压:电压是电路中形成电流的原因。电压是提供电压的装置。要让用电器(电路)中有电流,它的两端就要有电压。电源的作用就是给用电器(电路)两端提供电压。
2.电压的单位:电压(U)的单位有伏特(V)、千伏(kV)和毫伏(mV),1kV=103V=106mV.
3.电压表:测量电压用电压表。
使用电压表测量电压,要先观察电压表的零刻度线、量程和分度值,若指针没有指在零刻度线,电压表要进行调零;电压表要与被测电压的用电器(电路)并联,使电流从电压表的正接线柱流入,从负接线柱流出,被测电压不得超过电压表的最大测量值(量程);电压表可看做断开的导线,即电压表接入电路可视为断路。把电压表直接连到电源的两极上可以测量电源电压。
【例题10】(2024年江苏淮安中考题)如图所示,取一个橙子,把铜片、铁片插入其中,制成一个水果电池。
(1)用电压表测量电压,该水果电池电压为 V,水果电池是将 能转化为电能;
(2)该水果电池正极是 (填“铁片”或“铜片”);
(3)为获得更高电压,可以将多个水果电池 联。
【解析】(1)由图可知,用电压表测量水果电池的电压,使用的是0~3V量程,分度值为0.1V,示数为0.6V,该水果电池电压为0.6V.水果电池是和干电池一样,都是化学电池,利用化学变化工作,是将化学能转化为电能。
(2)使用电压表测量电压时,电压表指针正向偏转,说明电压表的正接线柱与电池的正极连接,负接线柱与电池的负极连接,由此可知,水果电池的铁片为负极,铜片为正极。
(3)串联电池组的电压等于各电池电压之和,故将水果电池串联后可以提供更高的电压。
【答案】(1)0.6 化学 (2)铜片 (3)串
1.(2024年黑龙江大庆中考题)如图所示,电流表读数为____A,电压表读数为____V.
第1题图 第2题图
2.(2023年山东济南中考题)如图所示的实物电路由电源、开关S、两个小灯泡L1、L2和甲、乙、丙三个电表(电流表或电压表)组成。闭合开关S后,两个小灯泡L1、L2均能发光。下列关于甲、乙、丙三个电表的判断,正确的是【 】
A.甲是电压表,乙、丙是电流表 B.乙是电压表,甲、丙是电流表
C.甲是电流表,乙、丙是电压表 D.丙是电流表,甲、乙是电压表
3.(2024年河南濮阳中考模拟题)请将电源、电流表、电压表三个元件的符号填入图中电路的虚线框内,并将电路补充完整。要求:开关闭合后,电流方向如图所示,移动滑动变阻器的滑片,小灯泡变亮时,电压表的示数变小。
第3题图 第4题图
4.(2024年河南安阳中考模拟题)在图中电路的圆圈里填上适当的电表符号,使、并联。
【考点6针对训练题答案】 1. 0.52 2.3 2. B
3. 4.
考点7 串联电路、并联电路中的电压规律
串联电路中电源两端电压等于各用电器两端电压之和。
并联电路中电源两端电压与各支路用电器两端电压相等。
【例题11】(2024年山东东营中考题)某小组在“探究并联电路中电压的特点”实验中。
(1)如图甲,根据电路图,用笔画线表示导线,将实物连接起来。
(2)连接电路时,开关处于 状态;
(3)正确连接好电路后,闭合开关,电压表的示数如图乙所示,为 V;
(4)测得灯泡L1两端电压后,再测得灯泡L2两端电压和A、B两端电压,记录数据。改变两个小灯泡的规格,重复以上操作,其目的是 ;
(5)评估交流环节,有同学提出:实验中连接完电路,闭合开关,发现电压表指针反向偏转,原因是 。
【解析】(1)由图甲电路图可知,L1、L2并联,电压表测L1两端电压。可以根据电流从电源正极流出经用电器流会电源负极的路径连接电路。电流从电源正极流出,分为两条路径,分别经过L1、L2后汇合,再经过开关流回到电源负极;最后将电压表并联在L1两端,因电源为2节干电池串联起来组成的电池组,电源电压约为3V,所以电压表选择使用0~3V量程,注意电压表标“3”的接线柱连接L1靠近电源正极的一端,“-”接线柱连接L1靠近电源负极的一端。
(2)为保护电路,连接电路时,开关应处于断开状态。
(3)由图乙可知,电压表使用的是0~3V量程,分度值为0.1V,示数为2.8V.
(4)探究并联电路中电压的特点,多次实验的目的是根据多次测量数据得到普遍的规律。
(5)闭合开关,电压表指针反向偏转,说明电流从电压表的“-”接线柱流入、从“+”接线柱流出,原因是电压表正、负接线柱接反。
【答案】(1) (2)断开 (3)2.8 (4)多次测量,以得到普遍的规律 (5)电压表正、负接线柱接反
1. (2024年湖北十堰中考模拟预测题)在“探究串联电路电压的特点”活动中:
UAB/V UBC/V UAC/V
(1)如图所示,实验中应选择规格 (选填“相同”或“不同”)的小灯泡;
(2)在测L1两端电压时,闭合开关,发现电压表示数为0,原因可能是 (填出一种即可);
(3)小芳保持电压表的B连接点不动,只断开A连接点,并改接到C连接点上,测量L2两端电压。她能否测出L2两端电压? ,理由是 ;
(4)小明分别测出AB、BC、AC间的电压并记录在表格中,分析实验数据得出结论:串联电路总电压等于各部分电路两端电压之和。请对小明的做法进行改进: 。
2.(2024年青海中考题)“飞天”兴趣小组设计了如图所示的头盔两侧照明灯电路图,其电路连接方式为 联,照明灯两端的电压 (选填“相同”或“不同”)。
3.(2024年四川南充中考题)(多选题)如图,开关S闭合后,电流表的示数分别为I1、I2,电压表的示数分别为U1、U2、U3,L1的电阻小于L2的电阻,则下列关系中正确的是【 】
A.I1=I2
B. U1>U2
C.U1+U2=U3
D. U1=U2=U3
4.(2024年黑龙江绥化中考题) 如图甲是“探究并联电路的电流规律”实验装置。
实验次数 L1两端电压U1/V L2两端电压U2/V L1、L2两端总电压U/V
1 1.3 1.5 2.8
2 1.2 1.2 2.8
3 1.1 1.1 2.8
(1)连接电路时应__________开关;
(2)如图甲,电流表测量的是灯泡________的电流,实验中应该选择规格_________(选填“相同”或“不同”)的灯泡;
(3)完成实验后,利用已有器材又找来电压表“探究串联电路的电压规律”,设计了图乙所示电路。闭合开关,发现灯均不亮,电压表示数接近电源电压,故障原因可能是___________________;(写出一种即可)
(4)排除故障后,选择合适的器材多次实验并记录数据,如图丙所示,由此可得出率联电路的电压规律:___________________。(用U、U1、U2写表达式即可)
【考点7针对训练题答案】 1.(1)不同 (2)L2断路(或L1短路) (3)不能 电压表正、负接线柱接反 (4)应换用不同规格的灯泡(或电源)多次进行实验,使结论具有普遍性 2. 并 相同 3. A C 4.(1) 断开 (2)L1 不同 (3)灯泡L1断路(L1灯丝断了或灯泡L1接线柱接触不良) (4)U=U1+U2
【例题12】(2024年四川达州中考题)如图所示电路,闭合开关后,整个电路正常工作。其中一盏灯突然熄灭,两只电表示数均变大,则该电路可能发生的故障为【 】
L1短路 B.L2短路
C.L1开路 D.L2开路
【解析】由图可知,L1和L2串联,电压表测L2两端电压,示数小于电源电压。电流表测串联电路中的电流,示数等于L1中的电流,也等于L2中的电流。
电路发生故障时,若L1短路,L1中无电流,L1两端电压等于零,L1熄灭;L2直接接在电源两极之间,电压表示数增大为电源电压,通过L2的电流随着增大,电流表示数增大,L2发光,且亮度增大。
若L2短路,L2中无电流,L2两端电压等于零,电压表示数减小为零,L2熄灭;L1直接接在电源两极之间,L1两端电压增大为电源电压,通过L1的电流增大,电流表示数增大,L1发光,且亮度增大。
若L1开路,L1、L2中电流都减小为零,电流表示数减小为零,L1、L2都熄灭;L2中电流为零,L2两端的电压为零,电压表示数减小为零。L1两端直接接在电源两极之间,L1两端电压等于电源电压。
若L2开路,L1、L2中电流都减小为零,电流表示数减小为零,L1、L2都熄灭;L1中电流为零,L1两端的电压为零.L2两端直接接在电源两极之间,L2两端电压增大为电源电压。
【答案】A
1.(2024年江苏盐城中考题)在探究串联电路电压的特点时,闭合开关,灯泡都不发光,电压表无示数。以下可能的是【 】
A.L1短路 B.L1断路
C.L2短路 D.L2断路
2.(2024年黑龙江哈尔滨中考二模题)在如图所示的电路中,电源电压保持不变,闭合开关S后,电路正常工作。过了一会儿,电压表的示数变大、电流表的示数变小,灯L熄灭,则下列判断中正确的是【 】
A.可能是灯L短路 B.可能是灯L断路
C.可能是电阻R短路 D.可能是电阻R断路
3.(2024年山东烟台中考题)(多选题)如图所示,电源电压保持不变,闭合开关后发现电压表无示数,假设电路中只有一个元件发生故障,则故障的原因可能是【 】
A.灯泡L1短路 B.灯泡L2短路
C.灯泡L1断路 D.灯泡L2断路
4.(2024年山东东营中考题)如图所示,电源电压不变,闭合开关S,灯泡L1、L2都发光,一段时间后,其中一个灯泡突然熄灭,而电压表示数不变,电流表示数几乎为零,由此判断发生故障的原因可能是 。
【考点7针对训练题答案】 1. B 2. B 3. A D 4. L2断路
【例题13】(2024年重庆中考题)如图所示电路,电源电压保持不变,L1和L2是两个相同的小灯泡。先闭合开关S1,记录两电表示数;再闭合开关S2,电流表和电压表的示数变化情况是【 】
A.电流表示数减小,电压表示数减小
B.电流表示数增大,电压表示数减小
C.电流表示数增大,电压表示数不变
D.电流表示数不变,电压表示数不变
【解析】由图知,S1和S2都闭合时,L1和L2并联,开关S1是干路开关,S2是L1所在支路的开关,电流表测量干路电流,电压表测量电源电压。先闭合开关S1,只有L2通电发光,电流表测量L2中的电流,电压表测量电源电压;再闭合开关S2,L1和L2同时通电发光。电流表测量L1和L2组成的并联电路的干路电流,电压表仍然测量电源电压。由于并联电路中干路电流等于各支路电流之和,因此,先闭合开关S1,再闭合开关S2,电流表示数增大,电压表示数不变。
【答案】C
1.(2024年山东菏泽中考题)如图所示,电源电压恒定。下列说法正确的是【 】
A. 只闭合S1,电阻R与灯泡L并联
B. 只闭合S1,电压表测量电阻R两端电压
C. 先闭合S1,再闭合S2,灯泡L亮度变大
D. 先闭合S1,再闭合S2,电流表示数变大
2.(2024年山东临沂中考题)如图所示电路的电源电压保持不变,将开关S1和S2都闭合,两灯均正常发光。下列判断正确的是【 】
A. 灯L1和L2是串联连接的
B. 电压表不能测量灯L2的电压
C. 断开S2后电流表的示数不变
D. 两灯的额定电压一定相同
3.(2024年安徽宿州中考二模题)如图所示,电源电压保持不变,R 和R 为定值电阻,先闭合开关S ,然后再闭合开关S ,关于开关S 闭合后电流表和电压表示数的变化,下列判断正确的是【 】
A.电流表示数和电压表示数都变大
B.电流表示数和电压表示数都变小
C.电流表示数变大,电压表示数变小
D.电流表示数变小,电压表示数变大
4.(2024年云南昆明中考二模题)如图所示电路,电源电压恒定,开关S1已闭合,再闭合开关S2,下列分析正确的是【 】
A.电流表A1示数变小 B.电流表A2、示数变小
C.电压表示数不变 D.电压表与电流表A1示数之比不变
【考点7针对训练题答案】1. C 2. D 3. A 4. C
考点8 电阻和电阻器
1.电阻:电阻(R)表示导体对电流阻碍作用的大小,单位是欧姆(Ω)。
2.影响导体电阻大小的因素:导体的电阻是导体本身的一种性质,大小决定于导体的材料、长度和横截面积,还跟导体的温度有关,跟导体两端的电压和通过导体的电流无关。
3.电阻器:具有一定电阻值的元件叫做电阻器,也叫定值电阻,简称电阻。
【例题14】(2024年广东清远中考一模题)小明做“探究影响导体的电阻大小的因素”时用到如题图的器材与电路。作了如下的猜想:
猜想①:导体的电阻可能跟导体的横截面积有关;
猜想②:导体的电阻可能跟导体的材料有关。
(1)小钢认为小明做实验时灯光的亮度变化不够明显,请你帮他改进电路 ;
(2)依次把A、B跟a、b的两端连接,闭合开关,根据实验现象,分析比较a、b两根金属电阻丝的电阻大小,可探究电阻跟 的关系,其结论是猜想 正确;
(3)以上方法在研究物理问题时经常被用到,被称为 法;
(4)小明连接某根电阻较大的电阻丝时长时间没有断开开关,发现电灯暗了(电灯没有老化,电源电压不变),请你用学过的物理知识解释其现象 ;
(5)小明了解到某些半导体的电阻随着外界的条件改变而急剧变化,这种性质可做成专用开关,请你举一例 。
【解析】(1)小明做实验时用灯泡的亮度显示和灯泡串联连接的电阻丝的电阻大小。实验中灯泡的亮度变化不够明显,可以在电路中串联一个电流表,根据电流表示数比较电阻丝的电阻大小,电流表示数越大,说明电阻丝的电阻越小。
(2)依次把A、B跟a、b的两端连接,闭合开关,a、b导体的长度和材料相同,横截面积不同,则可探究导体电阻跟横截面积的关系,观察到电流表示数不同,说明a、b的电阻不同。导体材料相同、长度相同,横截面积不同,电阻不同,导体的电阻跟横截面积有关,猜想①正确。
(3)因为影响导体电阻大小的因素有多个,因此探究影响导体电阻大小的因素时要采用控制变量法。
(4)灯丝电阻除了和材料、长度和横截面积有关,还与灯丝温度有关。灯丝电阻随灯丝温度升高而增大,通电时间越长,灯丝温度越高,灯丝电阻越大,通过灯丝的电流越小,电灯亮度越小,电灯变暗了。
(5)某些半导体的电阻随着外界的条件改变而急剧变化,利用这种性质可做成专用开关,如光敏电阻、压敏电阻、热敏电阻等。
【答案】(1)在电路中串联一个电流表 (2)横截面积 ① (3)控制变量 (4)灯丝电阻随温度升高而增大 (5)光敏电阻
1.(2024年广西中考题)如图所示的电路元件是【 】
A.电阻 B.电池
C.开关 D.灯泡
2.(2024年天津中考题)如图所示的铝芯电缆是一种输电导线。在某村输电线路改造工程中,更换的铝芯电缆比旧铝芯电缆电阻更小,主要是因为新电缆的【 】
A.铝芯更细 B.铝芯更粗
C.绝缘皮更薄 D.绝缘皮更厚
3.(2024年四川成都中考模拟预测题)下列关于导体电阻的说法中,正确的是【 】
A.任何情况下导体的电阻都不可能为零 B.导体中没有电流通过,导体就没有电阻
C.一根金属丝被均匀拉长后,它的电阻变大D.粗导线的电阻一定比细导线的电阻小
4.(2023年湖南常德中考题)有ABC三根完全相同的导线,将A导线剪去一半,电阻变为R1;将B导线均匀的拉伸到原来长度的两倍,电阻变为R2;将C导线从中间对折,电阻变为R3.下列大小关系正确的是【 】
A.R1>R2>R3 B.R2>R1>R3 C.R2>R3>R1 D.R3>R1>R2
【考点8针对训练题答案】1. A 2. B 3. C 4. B
考点9 变阻器
变阻器是能够改变接入电路中电阻大小的电路元件。滑动变阻器通过改变接入电路中的电阻线长度改变接入电路的电阻,从而改变电路中的电流。滑动变阻器铭牌上标有最大电阻和允许通过的最大电流,使用时要根据需要进行选择,不能使通过的电流超过最大值,使用前应将电阻调节到最大。家用电器调节音量、亮度的器件电位器也是变阻器。
【例题15】(2024年江苏徐州中考题)如图所示,小明用铅笔芯做滑动变阻器,设计并制作一个模拟的调光灯,器材有:电池(电压为3V)、小灯泡(2.5V 0.3A)、铅笔芯、金属回形针、开关、导线、电压表。
(1)铅笔芯和小灯泡的连接方式是 联;
(2)闭合开关,回形针向左移,小灯泡亮度变 ;
(3)把电压表和小灯泡并联,调节回形针的位置,当电压表的示数为 V时,在铅笔芯上标记此时回形针的位置,为了安全使用调光灯,回形针向左调节不能超过此位置;
(4)甲、乙两根铅笔芯的长度都是17.5cm,甲的电阻为20Ω,乙的电阻为10Ω,调节效果可以从两个方面评价:一是小灯泡亮度的变化范围;二是调节的精度,回形针移动一定距离时,电阻变化越小调节精度越高,则铅笔芯甲和乙相比【 】
A.调节范围大,调节精度高 B.调节范围大,调节精度低
C.调节范围小,调节精度高 D.调节范围小,调节精度低
【解析】(1)用铅笔芯做滑动变阻器,滑动变阻器应该与小灯泡串联连接在电路中。
(2)闭合开关,回形针向左移,铅笔芯接入的长度变小,接入电路中的电阻变小,串联电路的总电阻变小,电路两端的电压等于电源电压,保持不变,通过电路的电流变大,小灯泡亮度变亮。
(3)为了安全使用调光灯,小灯泡两端的电压不能超过正常工作电压2.5V,把电压表和小灯泡并联,电压表测量小灯泡两端的电压,所以,电压表示数为灯泡正常工作电压2.5V时,在铅笔芯上标记此时回形针的位置,根据串联电路分压规律,铅笔芯接入电路最小的电阻对应此标记回形针的位置。回形针向左调节,铅笔芯接入电路的长度变短,电阻变小,电路中的电流变大,灯泡变亮,灯泡两端电压变大,铅笔芯两端电压会变小。所以,回形针向左调节不能超过铅笔芯上标记的位置。
(4)甲、乙两根铅笔芯的长度都是17.5cm,甲的电阻为20Ω,乙的电阻为10Ω,甲的电阻比乙的电阻大,因此甲电阻串联在电路中电阻阻值变化范围大,对应小灯泡亮度的变化范围大;回形针移动一定距离时,电阻变化越小调节精度越高,假设甲、乙回形针移动长度为l,甲铅笔芯电阻变化为,乙铅笔芯电阻变化为.乙铅笔芯电阻变化小,乙铅笔芯电阻调节的精度更高;甲铅笔芯和乙铅笔芯相比,电阻调节范围大,电阻调节的精度低。
【答案】(1)串 (2)亮 (3)2.5 (4)B
1.(2024年吉林中考题)某调光台灯简化电路图如图所示,电源电压保持不变。为使台灯变亮,滑片应向 端移动。台灯工作一段时间后,发现无论怎样调节滑片,台灯一直很亮且亮度不变,电路发生的故障可能是滑动变阻器 。
2.(2024年四川自贡中考题)如图是滑动变阻器的结构示意图,当滑片P向右移动时,要使连入电路中的电阻变大,应选择的接线柱为【 】
A.A和B B.A和D
C.B和C D.B和D
3.(2024年广东中考题)小明设计了一盏能调节亮度的台灯。下列符合要求的电路图是【 】
A B C D
4.(2024年江西中考题)(双选题)如图所示,电源电压保持不变,开关闭合,将滑片向右移动,关于电流表和电压表示数变化情况,以下说法正确的是【 】
A. 电流表示数变小 B. 电流表示数变大
C. 电压表示数变小 D. 电压表示数变大
【考点9针对训练题答案】1. 左(A)端 短路 2. B 3. C 4. A D
考点10 半导体和超导现象
1.半导体:导电性能介于导体和绝缘体的材料。
温度、光照、杂质等外界因素对半导体的导电性能有很大影响。利用半导体材料可以制作二极管、三极管。二极管具有单向导电性。
2.超导现象:某些物质在温度很低时电阻变为零的现象。
在发电厂发电、输送电能方面若采用超导材料,可大大降低由于电阻引起的电能损耗。用超导材料制作电子元件,由于没有电阻,不需考虑散热问题,可以实现电子设备的微型化。
【例题16】(2024年四川广安中考题)LED灯已广泛应用于展示台装饰、居家照明、城市夜景美化等,制作LED灯的材料是______(选填“半导体”或“超导体”)。如图为某学校电子屏中滚动播放的标语,其显示屏中的“曾”字有一部分未显示增强文明意识出来,其它部分正常发光,由此可知,未发光部分与其它部分建设和谐校园之间是______联的。
【解析】导电能力介于导体和绝缘体之间的材料叫半导体,半导体是制作二极管、三极管的材料,常用在电子元件上,LED灯中的发光二极管由半导体材料制成。电子显示屏中的“曾”字有一部分未显示增强文明意识出来,其它部分正常发光,因此可知,未发光部分与其它部分能够分别独立工作,互不影响的,故未发光部分与其它部分建设和谐校园之间是并联的。
【答案】半导体 并
1. (2024年辽宁阜新中考题)LED(发光二极管)灯的主要材料是___________(选填“导体”、“半导体”或“超导体”),此材料具有___________性。家用电饭锅的电阻丝___________(选填“可以”或“不可以”)选用超导材料制作。
2.(2024年广西中考题)关于超导材料,下列说法正确的是【 】
A. 是绝缘体材料 B. 是半导体材料
C. 常温常压下电阻为零 D. 用来输电可减少电能损耗
3.(2024年黑龙江绥化中考题)下列有关导电性能及材料应用的说法中,正确的是【 】
A. 硬币、钢尺、订书钉都是导体 B. 铅笔芯、橡皮、塑料吸管都是绝缘体
C. 超导体可用于制作电炉子的电热丝 D. 半导体有良好的导电性
4.(2025年河南安阳县九年级学情调研题)(双选题)随着科技发展,各种现代技术不断得到运用,以下说法正确的是【 】
A.航天器在月球表面利用声呐测绘地貌
B.Wi-Fi无线上网是利用电磁波传输信号的
C.若用超导材料制作远距离输电导线,可大大节约电能
D.未来可能制造出不消耗能量却能不断对外做功的机器
【考点10针对训练题答案】1.半导体 单向导电 不可以 2. D 3. A 4.B C
同课章节目录
