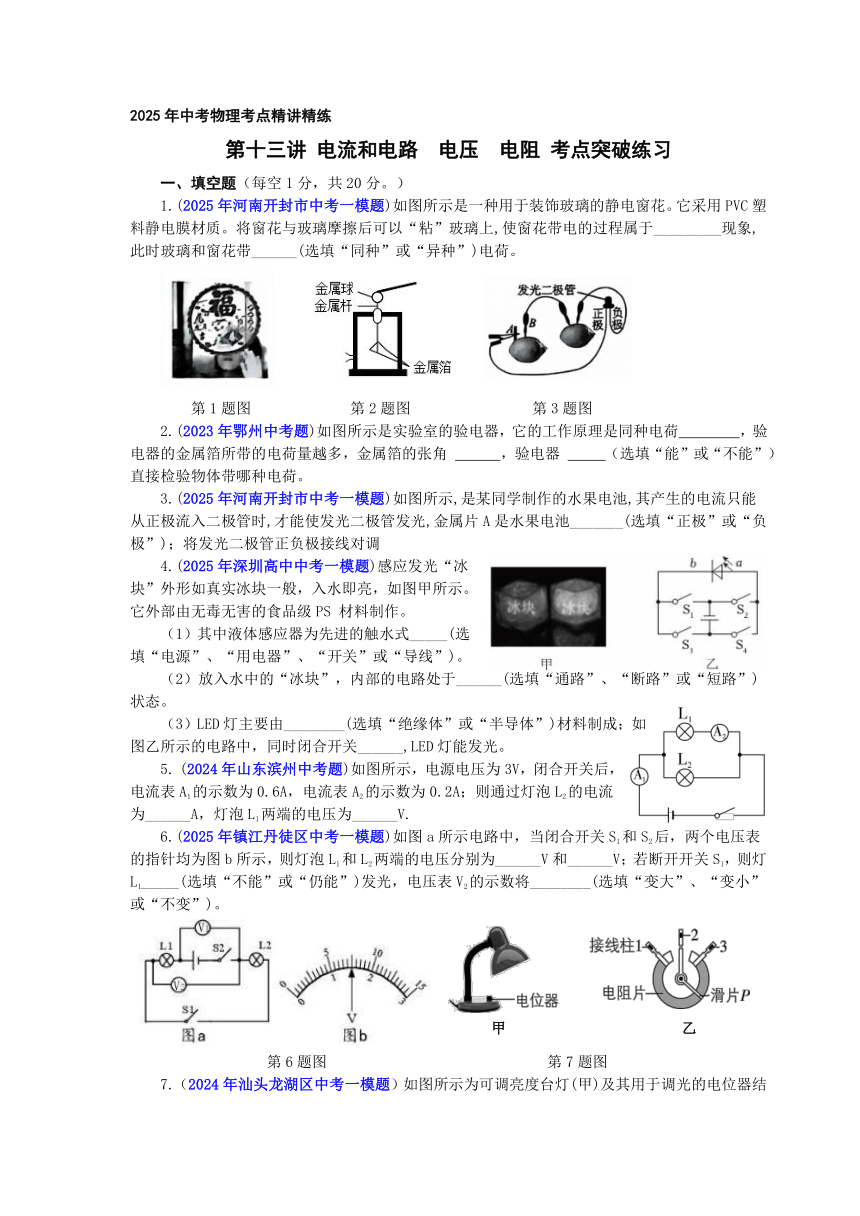

2025年中考物理考点精讲精练
第十三讲 电流和电路 电压 电阻 考点突破练习
一、填空题（每空1分，共20分。）
1.(2025年河南开封市中考一模题)如图所示是一种用于装饰玻璃的静电窗花。它采用PVC塑料静电膜材质。将窗花与玻璃摩擦后可以“粘”玻璃上,使窗花带电的过程属于_________现象,此时玻璃和窗花带______(选填“同种”或“异种”)电荷。
第1题图 第2题图 第3题图
2.(2023年鄂州中考题)如图所示是实验室的验电器，它的工作原理是同种电荷　 ，验电器的金属箔所带的电荷量越多，金属箔的张角 　 ，验电器 　 （选填“能”或“不能”）直接检验物体带哪种电荷。
3.(2025年河南开封市中考一模题)如图所示,是某同学制作的水果电池,其产生的电流只能从正极流入二极管时,才能使发光二极管发光,金属片A是水果电池_______(选填“正极”或“负极”)；将发光二极管正负极接线对调
4.(2025年深圳高中中考一模题)感应发光“冰块”外形如真实冰块一般，入水即亮，如图甲所示。它外部由无毒无害的食品级PS 材料制作。
（1）其中液体感应器为先进的触水式_____(选填“电源”、“用电器”、“开关”或“导线”)。
（2）放入水中的“冰块”，内部的电路处于______(选填“通路”、“断路”或“短路”)状态。
（3）LED灯主要由________(选填“绝缘体”或“半导体”)材料制成；如图乙所示的电路中，同时闭合开关______,LED灯能发光。
5. (2024年山东滨州中考题)如图所示，电源电压为3V，闭合开关后，电流表A1的示数为0.6A，电流表A2的示数为0.2A；则通过灯泡L2的电流为______A，灯泡L1两端的电压为______V.
6.(2025年镇江丹徒区中考一模题)如图a所示电路中，当闭合开关S1和S2后，两个电压表的指针均为图b所示，则灯泡L1和L2两端的电压分别为______V和______V；若断开开关S1，则灯L1_____(选填“不能”或“仍能”)发光，电压表V2的示数将________(选填“变大”、“变小”或“不变”)。
第6题图 第7题图
7.（2024年汕头龙湖区中考一模题）如图所示为可调亮度台灯(甲)及其用于调光的电位器结构图(乙)，电位器应与灯泡______(选填“串联”或“并联”)，它是通过改变电阻片接入电路中的______来改变其接入电路中的电阻，若使滑片P顺时针转动时灯泡变亮，应将接线柱______接入电路。

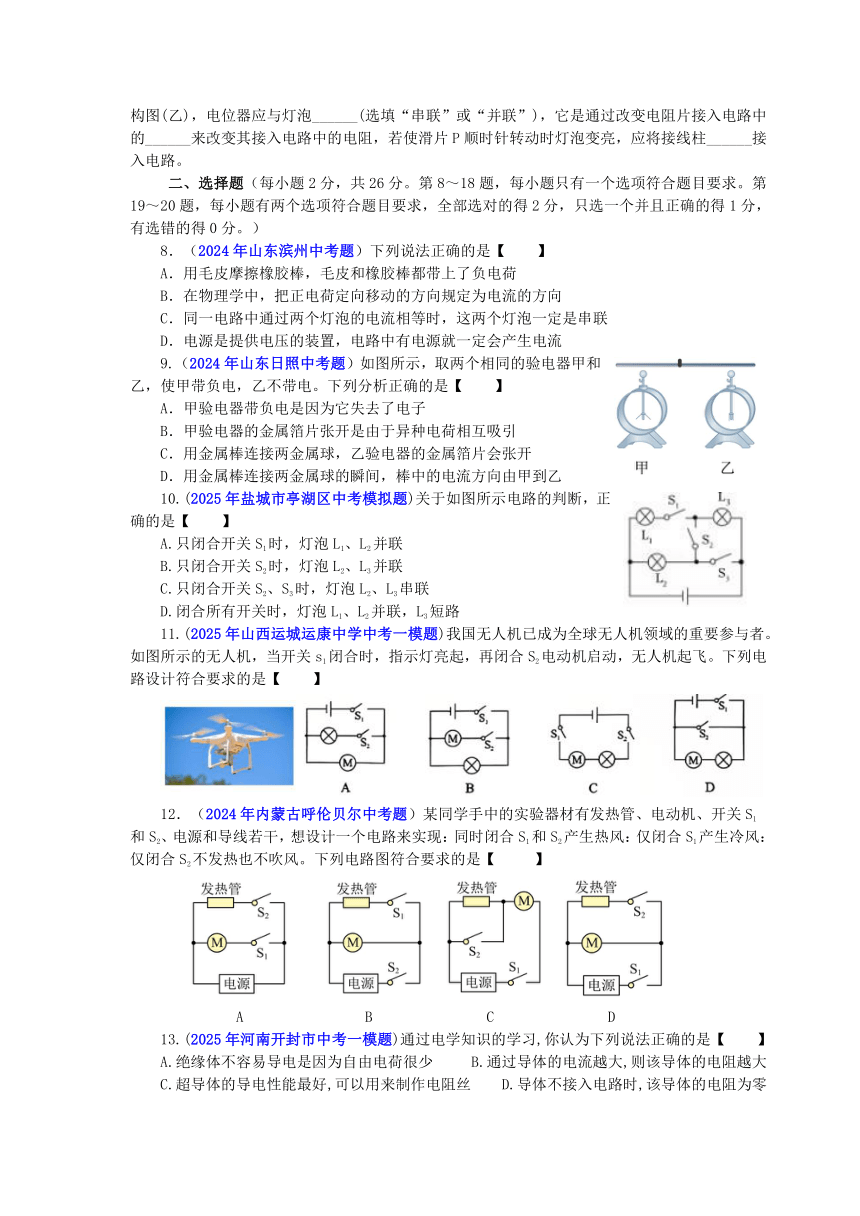

二、选择题（每小题2分，共26分。第8～18题，每小题只有一个选项符合题目要求。第19～20题，每小题有两个选项符合题目要求，全部选对的得2分，只选一个并且正确的得1分，有选错的得0分。）
8．（2024年山东滨州中考题）下列说法正确的是【 】
A．用毛皮摩擦橡胶棒，毛皮和橡胶棒都带上了负电荷
B．在物理学中，把正电荷定向移动的方向规定为电流的方向
C．同一电路中通过两个灯泡的电流相等时，这两个灯泡一定是串联
D．电源是提供电压的装置，电路中有电源就一定会产生电流
9.（2024年山东日照中考题）如图所示，取两个相同的验电器甲和乙，使甲带负电，乙不带电。下列分析正确的是【 】
A．甲验电器带负电是因为它失去了电子
B．甲验电器的金属箔片张开是由于异种电荷相互吸引
C．用金属棒连接两金属球，乙验电器的金属箔片会张开
D．用金属棒连接两金属球的瞬间，棒中的电流方向由甲到乙
10.(2025年盐城市亭湖区中考模拟题)关于如图所示电路的判断，正确的是【 】
A.只闭合开关S1时，灯泡L1、L2并联
B.只闭合开关S2时，灯泡L2、L3并联
C.只闭合开关S2、S3时，灯泡L2、L3串联
D.闭合所有开关时，灯泡L1、L2并联，L3短路
11.(2025年山西运城运康中学中考一模题)我国无人机已成为全球无人机领域的重要参与者。如图所示的无人机，当开关s1闭合时，指示灯亮起，再闭合S2电动机启动，无人机起飞。下列电路设计符合要求的是【 】
12．（2024年内蒙古呼伦贝尔中考题）某同学手中的实验器材有发热管、电动机、开关S1和S2、电源和导线若干，想设计一个电路来实现：同时闭合S1和S2产生热风：仅闭合S1产生冷风：仅闭合S2不发热也不吹风。下列电路图符合要求的是【 】
A B C D
13.(2025年河南开封市中考一模题)通过电学知识的学习,你认为下列说法正确的是【 】
A.绝缘体不容易导电是因为自由电荷很少 B.通过导体的电流越大,则该导体的电阻越大
C.超导体的导电性能最好,可以用来制作电阻丝 D.导体不接入电路时,该导体的电阻为零

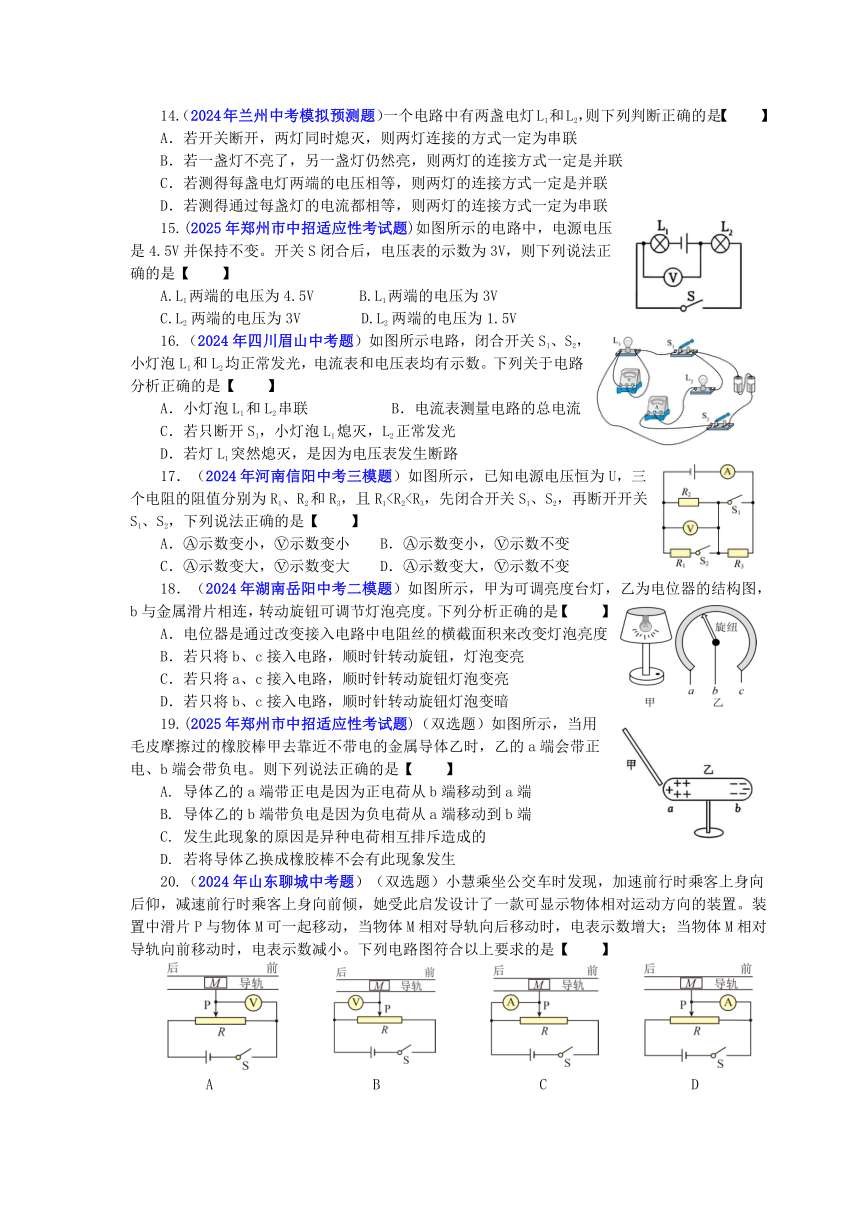

14.（2024年兰州中考模拟预测题）一个电路中有两盏电灯L1和L2，则下列判断正确的是【 】
A．若开关断开，两灯同时熄灭，则两灯连接的方式一定为串联
B．若一盏灯不亮了，另一盏灯仍然亮，则两灯的连接方式一定是并联
C．若测得每盏电灯两端的电压相等，则两灯的连接方式一定是并联
D．若测得通过每盏灯的电流都相等，则两灯的连接方式一定为串联
15.(2025年郑州市中招适应性考试题)如图所示的电路中，电源电压是4.5V并保持不变。开关S闭合后，电压表的示数为3V，则下列说法正确的是【 】
A.L1两端的电压为4.5V B.L1两端的电压为3V
C.L2 两端的电压为3V D.L2 两端的电压为1.5V
16.（2024年四川眉山中考题）如图所示电路，闭合开关S1、S2，小灯泡L1和L2均正常发光，电流表和电压表均有示数。下列关于电路分析正确的是【 】
A．小灯泡L1和L2串联 B．电流表测量电路的总电流
C．若只断开S1，小灯泡L1熄灭，L2正常发光
D．若灯L1突然熄灭，是因为电压表发生断路
17．（2024年河南信阳中考三模题）如图所示，已知电源电压恒为U，三个电阻的阻值分别为R1、R2和R3，且R1A． 示数变小， 示数变小 B． 示数变小， 示数不变
C． 示数变大， 示数变大 D． 示数变大， 示数不变
18．（2024年湖南岳阳中考二模题）如图所示，甲为可调亮度台灯，乙为电位器的结构图，b与金属滑片相连，转动旋钮可调节灯泡亮度。下列分析正确的是【 】
A．电位器是通过改变接入电路中电阻丝的横截面积来改变灯泡亮度
B．若只将b、c接入电路，顺时针转动旋钮，灯泡变亮
C．若只将a、c接入电路，顺时针转动旋钮灯泡变亮
D．若只将b、c接入电路，顺时针转动旋钮灯泡变暗
19.(2025年郑州市中招适应性考试题)（双选题）如图所示，当用毛皮摩擦过的橡胶棒甲去靠近不带电的金属导体乙时，乙的a端会带正电、b端会带负电。则下列说法正确的是【 】
A. 导体乙的a端带正电是因为正电荷从b端移动到a端
B. 导体乙的b端带负电是因为负电荷从a端移动到b端
C. 发生此现象的原因是异种电荷相互排斥造成的
D. 若将导体乙换成橡胶棒不会有此现象发生
20.（2024年山东聊城中考题）（双选题）小慧乘坐公交车时发现，加速前行时乘客上身向后仰，减速前行时乘客上身向前倾，她受此启发设计了一款可显示物体相对运动方向的装置。装置中滑片P与物体M可一起移动，当物体M相对导轨向后移动时，电表示数增大；当物体M相对导轨向前移动时，电表示数减小。下列电路图符合以上要求的是【 】
A B C D
三、作图题（每题2分，共14分。）
21.(2025年河南开封中考一模题)如图是小红同学在探究串联电路电压特点时连接的实物电路图,请按照实物图在虚线框内画出对应电路图。
第21题图 第22题图
22.（2024年贵州中考题）如图所示是未完成连接的实物电路，请在图中用笔画线代替导线按要求完成电路连接。要求：两灯串联，电压表测量小灯泡L2两端电压，导线不能交叉。
四、实验探究题（23题4分，24题7分，共11分。）
23．（2024年江苏苏州中考题）探究串联电路中电流的特点
（1）猜想：由于用电器耗电，电流流过用电器会减小；
（2）按图甲接好电路，闭合开关后发现灯不亮，为了找出原因，将电压表接在A、B两点间，闭合开关发现电压表有示数，说明有可能存在 故障；
（3）排除故障后，用电流表测出A点电流，如图乙所示，则IA= A，再测出B点电流，得到A、B两点电流相等。更换不同规格的灯泡，重复上述实验，都得到相同结论．由此判断猜想是 的；
（4）为进一步得出两个灯串联时电流的规律，小明按图丙连接电路，测量A、B、C三点的电流，得出IA=IB=IC；小华认为不需要再测量，在（3）结论的基础上，通过推理也可以得出相同结论，请写出小华的推理过程： 。
24．（2024年辽宁中考模拟预测题）小李在探究“串联电路的电压特点”的实验中，连接了如图甲所示的电路，电源为两节新干电池。
（1）小李在连上最后一根导线时，灯泡 L1不发光、L2发光，且电压表的示数为0，则小李在连接电路时存在的错误是 ，此时电路中的故障可能是 ；
（2）小李排除故障并纠正错误后重新实验，某次测量时，电压表的示数如图乙所示，电压表的示数是 V；
（3）在测量完L1两端的电压后，小李想移动一根导线来测量两个灯泡两端的总电压，请你在图甲中要移动的导线上画“×”，并用笔画线代替导线正确连接电路；
UAB / V UCD / V UAD / V
0.5 2.5 3
（4）完成实验后，小李记录的数据如表所示；
由此初步得出结论：串联电路， （写表达式）；
此实验在设计方案上存在的不足之处是 ，改进方法是 。
五、综合应用题（25题9分。）
25.（2024年广东东莞九年级期中考试题）为了响应国家“低碳环保”的号召，小明家购买了一辆混合动力汽车，如图甲所示。混合动力汽车由一台内燃机和一台电机组成，这台电机既可以充当电动机驱动汽车，又可以充当发电机给蓄电池充电，汽车启动时，内燃机不工作，蓄电池通过电机向车轮输送动力，使汽车行驶，当需要高速行驶或蓄电池储存电能过低时，改由内燃机工作，一方面向车轮输送动力，另外通过电机给蓄电池充电。
（1）当发电机给蓄电池充电时，蓄电池相当于 （选填“用电器”或“电源”）。
（2）汽车在转向前，司机会拨动转向横杆，汽车两侧的前后两个转向灯就会同时闪亮、同时熄灭，如果其中一个损坏时，另一个仍能正常工作。这两个转向灯在电路中的连接方式为 ，转向横杆相当于电路中的 。
（3）在该混合动力汽车上装有一种定时音乐播放器，其原理如图乙所示。当闭合开关S，“定时开关”处于闭合状态时，指示灯 （选填“会”或“不会”）亮，播放器 （选填“会”“不会”）播放音乐。
（4）如图丙所示是选取我国某汽车尾气检测仪器上的三盏指示灯的电路图，已知通过指示灯L1和L2的电流分别为4mA和10mA，则通过指示灯L3的电流可能是 mA.
2025年中考物理考点精讲精练
第十三讲 电流和电路 电压 电阻 考点突破练习参考答案
一、填空题（每空1分，共20分。）
1. 摩擦起电 异种 2. 互相排斥 越大 不能 3. 正极 有 4.（1）开关 （2）通路 （3）半导体 S1和S4 5. 0.4 3 6. 6 1.5 不能 变大 7. 串联 长度 1和2
二、选择题（每小题2分，共26分。）
8. B 9. C 10. D 11. B 12. D 13. A 14. B
15.C 16.C 17. A 18. B 19.BD 20.AD
三、作图题（每题2分，共4分。）
21. 22.
四、实验探究题（23题4分，24题7分，共11分。）
23.（2）L1 断路 （3）0.3 错误 （4）因为IA=IB，IB=IC，所以IA=IB=IC
24.（1）连接电路时开关没有断开 L1短路 （2）0.5 （3） （4）UAD=UAB+UCD （5）实验次数少，得出的结论不具有普遍性 更换不同规格的灯泡多做几次实验
五、综合应用题（25题9分。）
25.（1）用电器 （2）并联 开关 （3）会 不会 （4）6或14 （1）（2）（3）各2分，（4）3分
